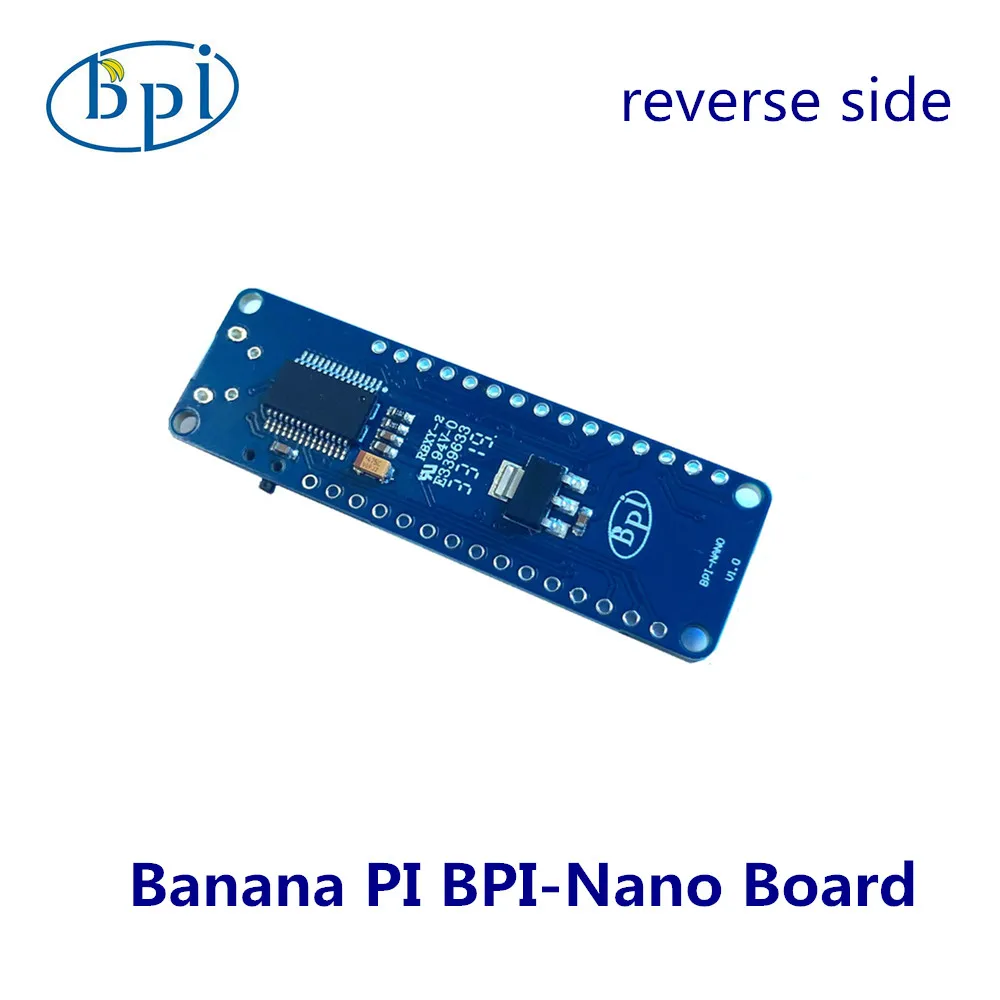

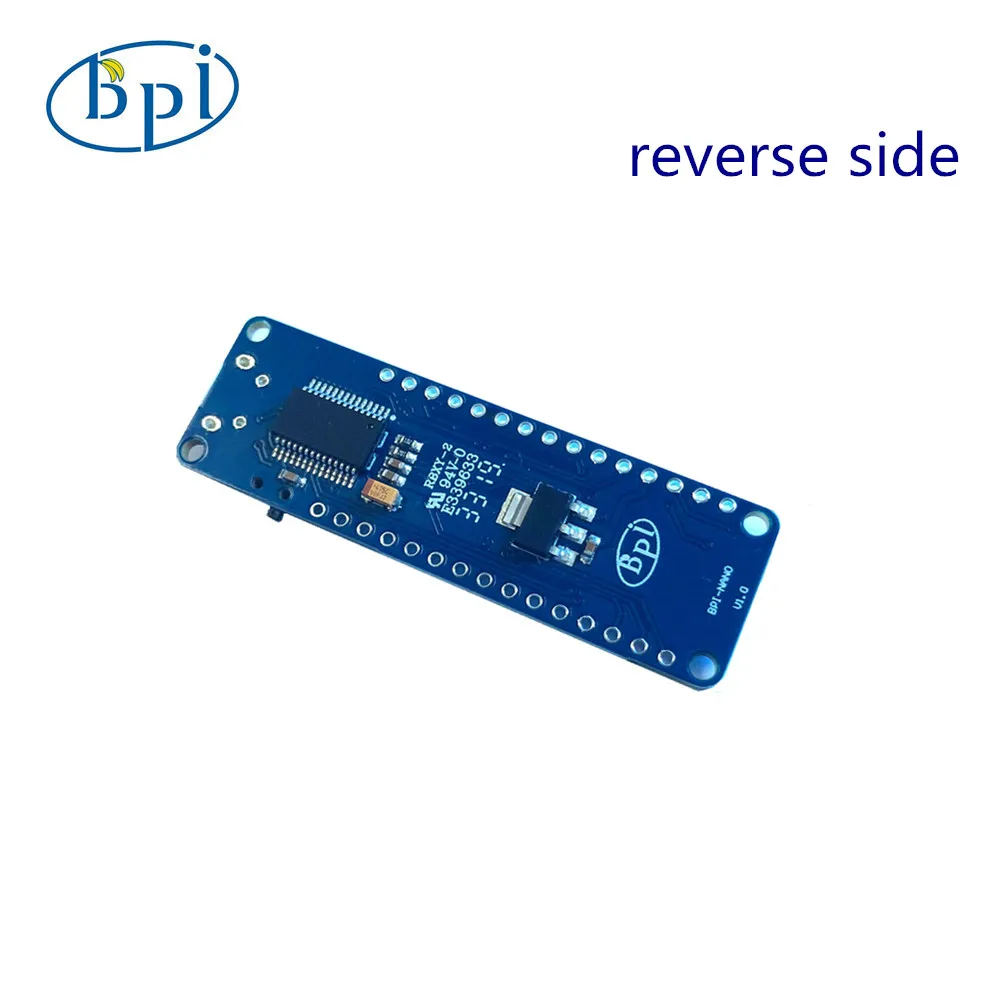

Нано плата Banana PI BPI это дружественная макетная на основе ATmega328 (та же Arduino NANO 3

Нано плата Banana PI BPI это дружественная макетная на основе ATmega328 (та же Arduino NANO 3

Спасибо за вашу поддержку! Обратите внимание:

Доставка Epacket, как ожидается, составит 15-30 рабочих дней, и медленное обновление информации о логистике, если вы возражаете, пожалуйста, выберите быстрый канал логистики. Спасибо:)

Плата BPI-Nano, это небольшая, полная и макетная плата, основанная на ATmega328 (тот же Nano 3,0), она имеет более или менее одинаковую функциональность Duemilanove. Ему не хватает только разъема питания постоянного тока, и он работает с usb-кабелем Mini-B вместо стандартного. Нано был разработан и производится Gravitech. Сделано sinovoip

На bpi-uno есть Самовосстанавливающийся Предохранитель, который автоматически отключает источник питания при коротком замыкании или перетоке превышает 500 мА, тем самым защищая Порт USB и bpi-uno компьютера. В то время как большинство портов USB компьютера обеспечивают внутреннюю защиту, этот предохранитель обеспечивает дополнительную защиту.

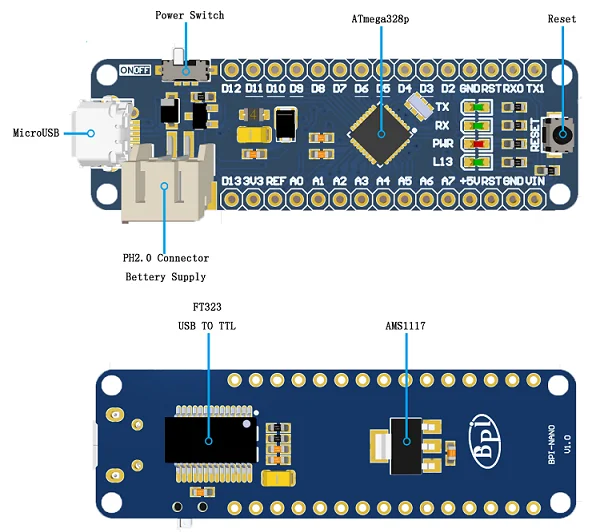

BPI-NANO может питаться с портом MicroUSB, портом PH2.0 и портом VIN.

Контакты зависят от мощности следующим образом:

Примечание: FT232RL будет работать только в том случае, если он работает через порт USB.

Каждый из 14 цифровых контактов на нано может использоваться в качестве входного или выходного сигнала, используя функции pinMode(), digitalWrite() и digitalRead(). Они работают на 5 вольт. Каждый штырь может обеспечить или получить максимум 40 мА и имеет внутренний выдвижной резистор (отключен по умолчанию) 20-50 kOhms. Кроме того, некоторые контакты имеют специализированные функции: Серия: 0 (RX) и 1 (TX). Используется для получения (RX) и передачи (TX) последовательных данных TTL. Эти контакты подключены к соответствующим контактам последовательного чипа FTDI USB-to-TTL. Внешние прерывания: 2 и 3. Эти контакты могут быть настроены для запуска прерывания на низком уровне, подъеме или падении края или изменения значения. Для получения подробной информации см. Функцию attachrubber ().

Некоторые из них имеют специальные функции, и эти контакты следующие:

BPI-NANO имеют 6 аналоговых входов, каждый из которых обеспечивает 10 бит разрешения (i.e. 1024 различных значений). По умолчанию они измеряют от земли до 5 вольт, хотя возможно изменить верхний конец их диапазона с помощью функции аналогичного (). Кроме того, некоторые контакты имеют специализированную функциональность:

На доске есть несколько других контактов:

BPI-NANO 4 светодиодный, эффекты следующие:

BPI-NANO имеет ряд возможностей для общения с компьютером, другой Arduino или другими микроконтроллерами. ATmega168 и ATmega328 обеспечивают последовательную связь UART TTL (5 В), которая доступна на цифровых контактах 0 (RX) и 1 (TX). FTDI FT232RL на плате передает эту серийную связь через USB и драйверы FTDI (в комплекте с программным обеспечением Arduino) обеспечивает виртуальный com-порт для программного обеспечения на компьютере. В программное обеспечение Arduino входит серийный монитор, который позволяет отправлять простые текстовые данные на плату Arduino и из нее. Светодиоды RX и TX на плате будут мигать, когда данные передаются через Чип FTDI и подключение USB к компьютеру (но не для последовательной связи на контактах 0 и 1).

Библиотека Программного обеспечения позволяет осуществлять последовательную связь на любом из цифровых контактов Nano.

ATmega168 и ATmega328 также поддерживают связь I2C (TWI) и SPI. Программное обеспечение Arduino включает в себя проводную библиотека для упрощения использования шины I2C; См. Подробную информацию. Для использования связи SPI см. Таблицу данных ATmega168 или ATmega328.

Вместо этого требуется физическое нажатие кнопки reset перед загрузкой, Arduino Nano разработан таким образом, что позволяет сбросить его с помощью программного обеспечения, работающего на подключенном компьютере. Одна из аппаратных линий управления потоком (DTR) FT232RL подключена к линии сброса ATmega168 или ATmega328 через 100 nanofarad конденсатор. Когда эта линия утверждена (низкая), линия сброса падает достаточно долго, чтобы сбросить чип. Программное обеспечение Arduino использует эту возможность, чтобы вы могли загружать код, просто нажав кнопку загрузки в среде Arduino. Это означает, что загрузчик может иметь более короткое время ожидания, так как снижение DTR может быть хорошо согласовано с началом загрузки.

Эта настройка имеет другие последствия. Когда Nano подключен к компьютеру под управлением Mac OS X или Linux, он сбрасывает каждый раз, когда соединение происходит с ним из программного обеспечения (через USB). Для следующего полусекунды или около того, загрузчик работает на Nano. В то время как он запрограммирован, чтобы игнорировать неправильные данные (i.e. Что угодно, кроме загрузки нового кода), он перехлестнет первые несколько байт данных, отправленных на доску после открытия соединения. Если эскиз, работающий на плате, получает единовременную конфигурацию или другие данные при первом запуске, убедитесь, что программное обеспечение, с которым он общается, ждет секунду после открытия соединения и перед отправкой этих данных.
