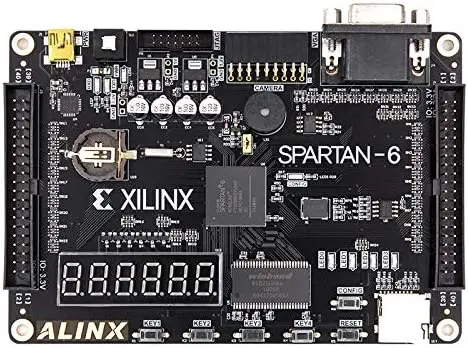

ALINX AX309: Spartan-6 XC6SLX9 FPGA Development Board

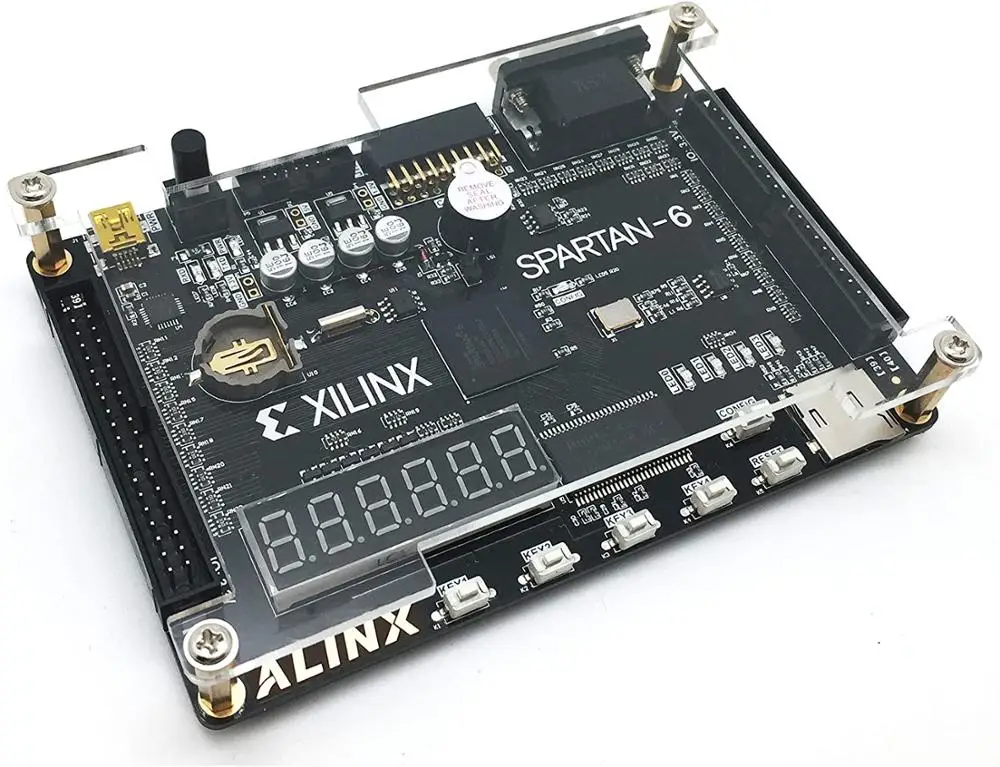

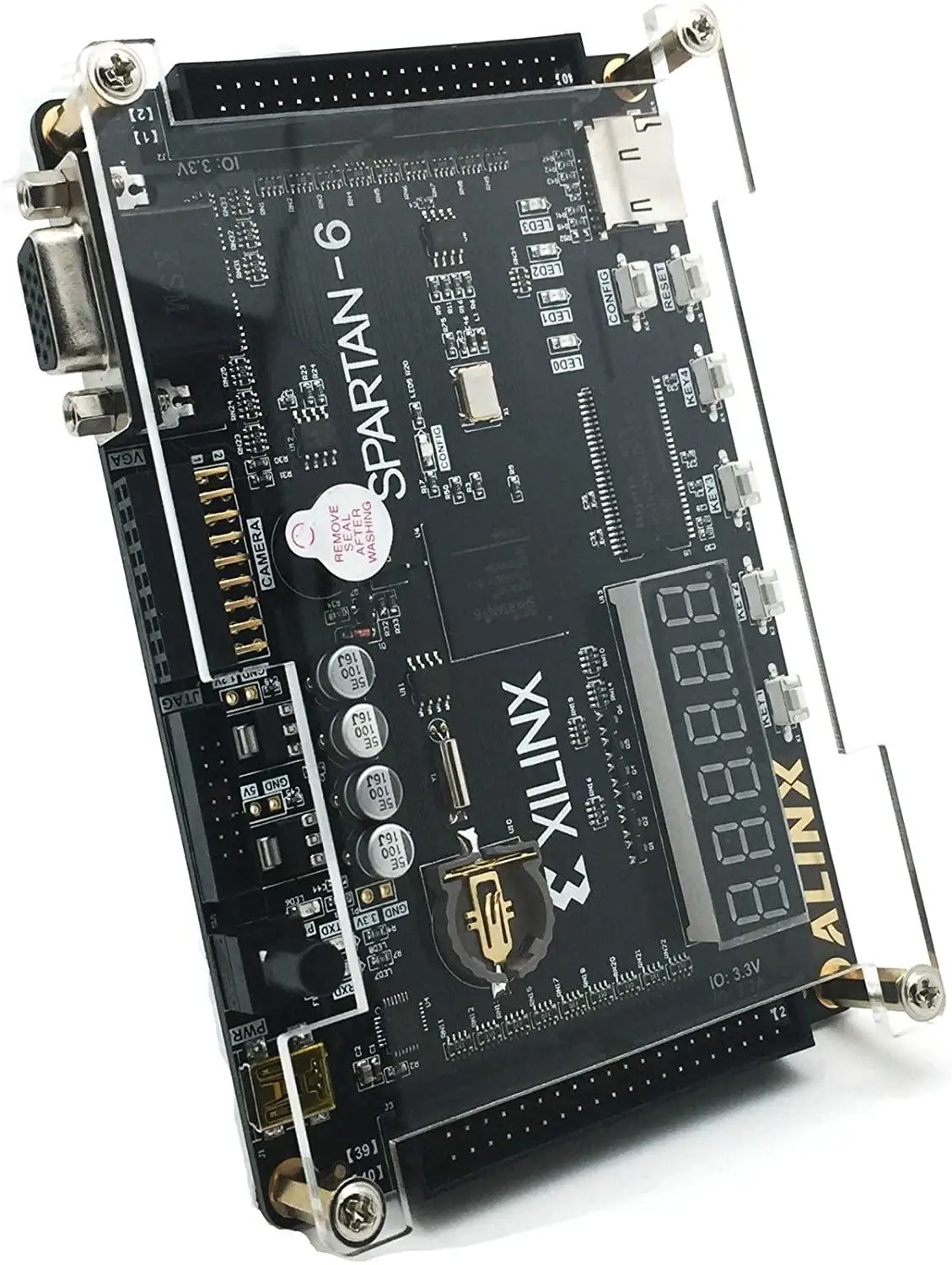

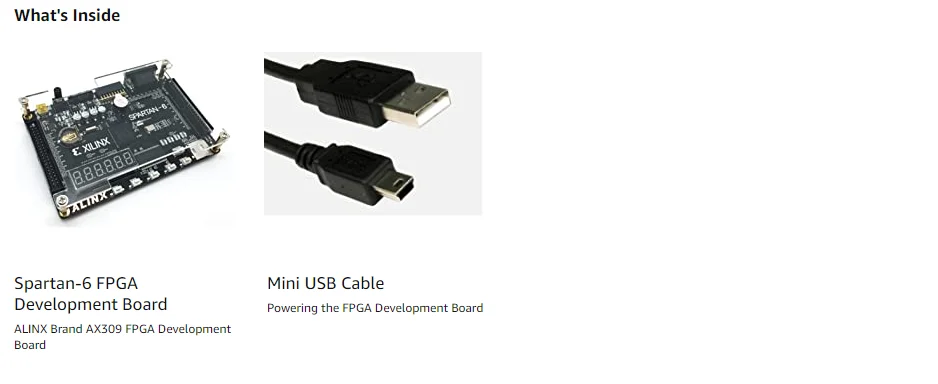

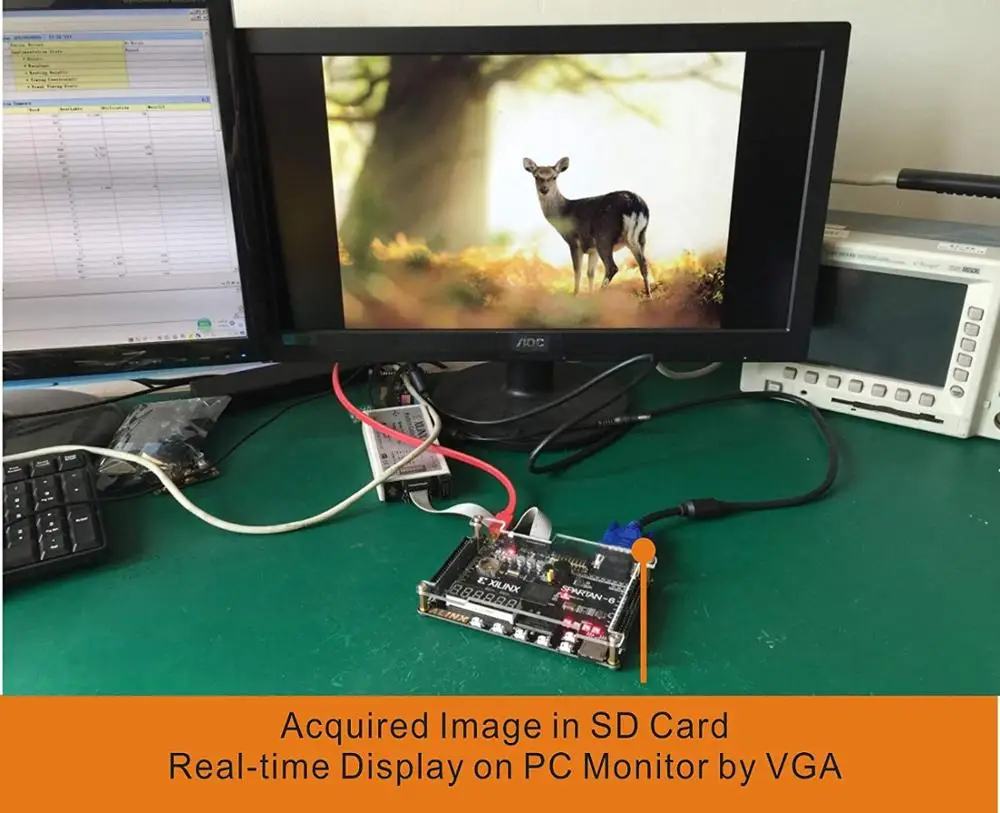

Об этом товаре Spartan-6 XC6SLX9 Fpga Плата развития, начального уровня для новых начинающих Поставляется с мини-usb (Питание платы), необходимо дополнительно купить кабель с платформой USB (загрузка программ) Хорошая документация, сохраненная в Dropbox и проста в использовании Verilog HDL примеры кодирования, учебник, схемы и руководство пользователя сохранены в dropbox. VGA порт sup порт RGB565 16 формат цвета, фиксированный Прозрачный чехол для защиты компонентов

Описание товара

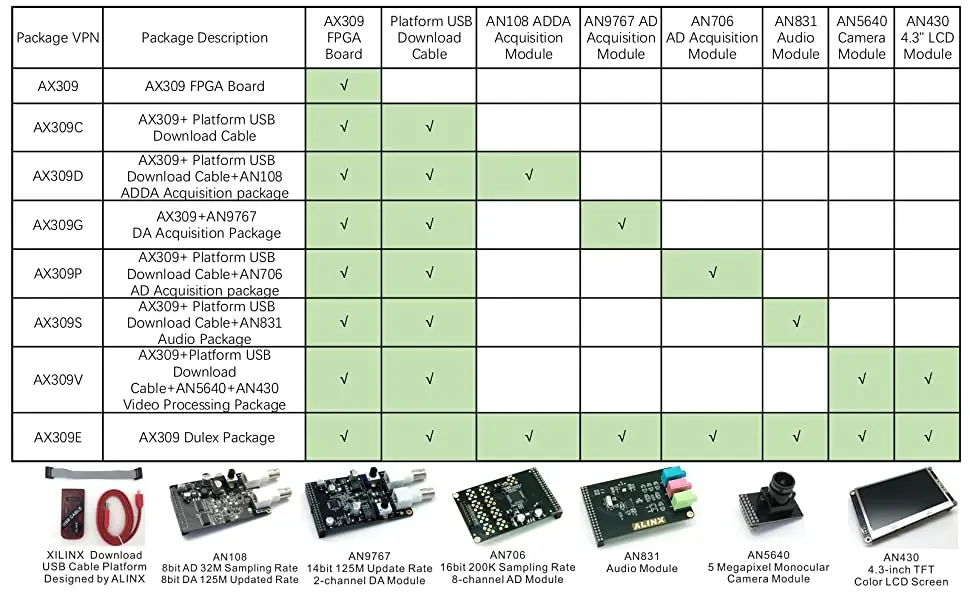

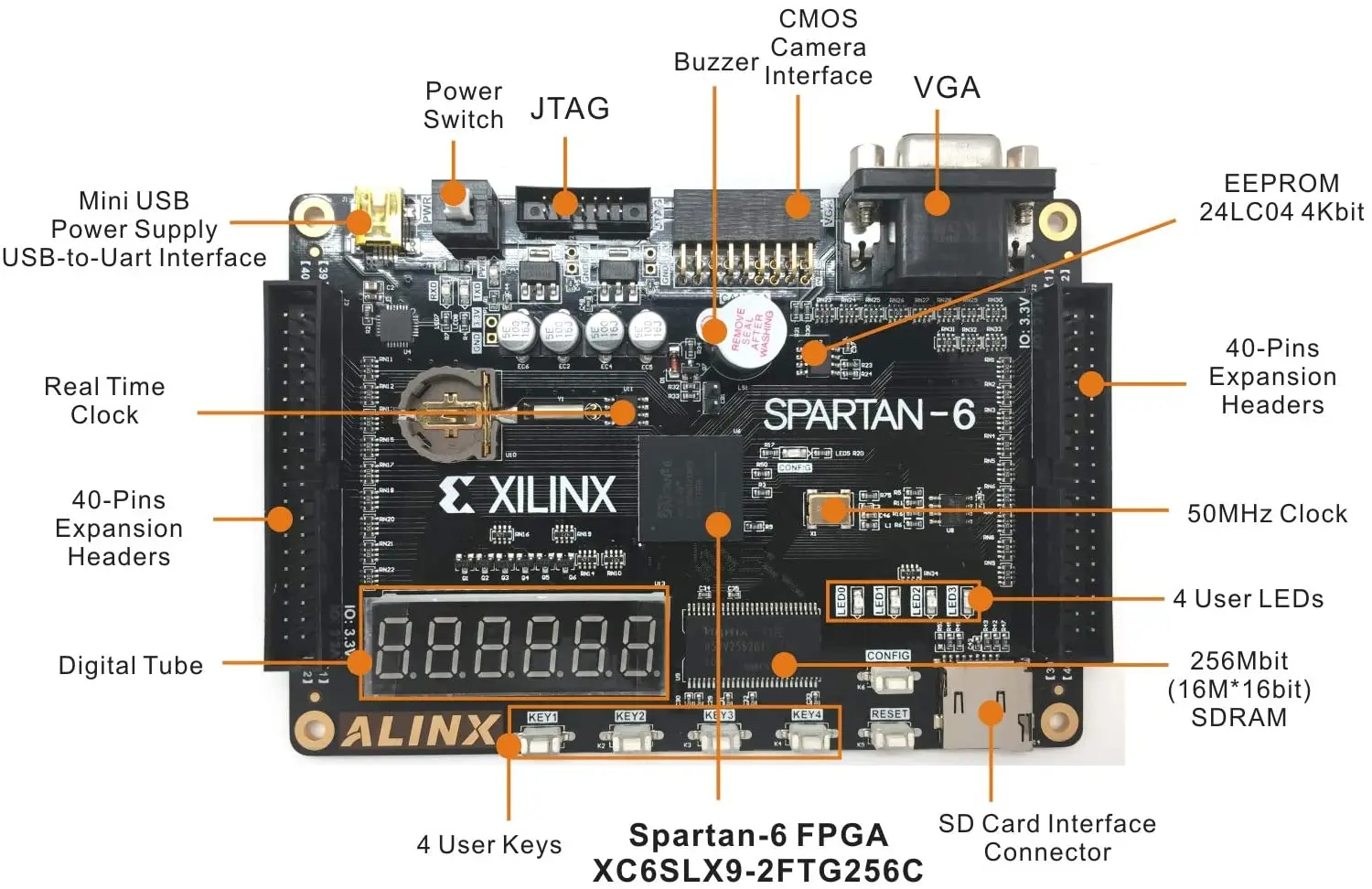

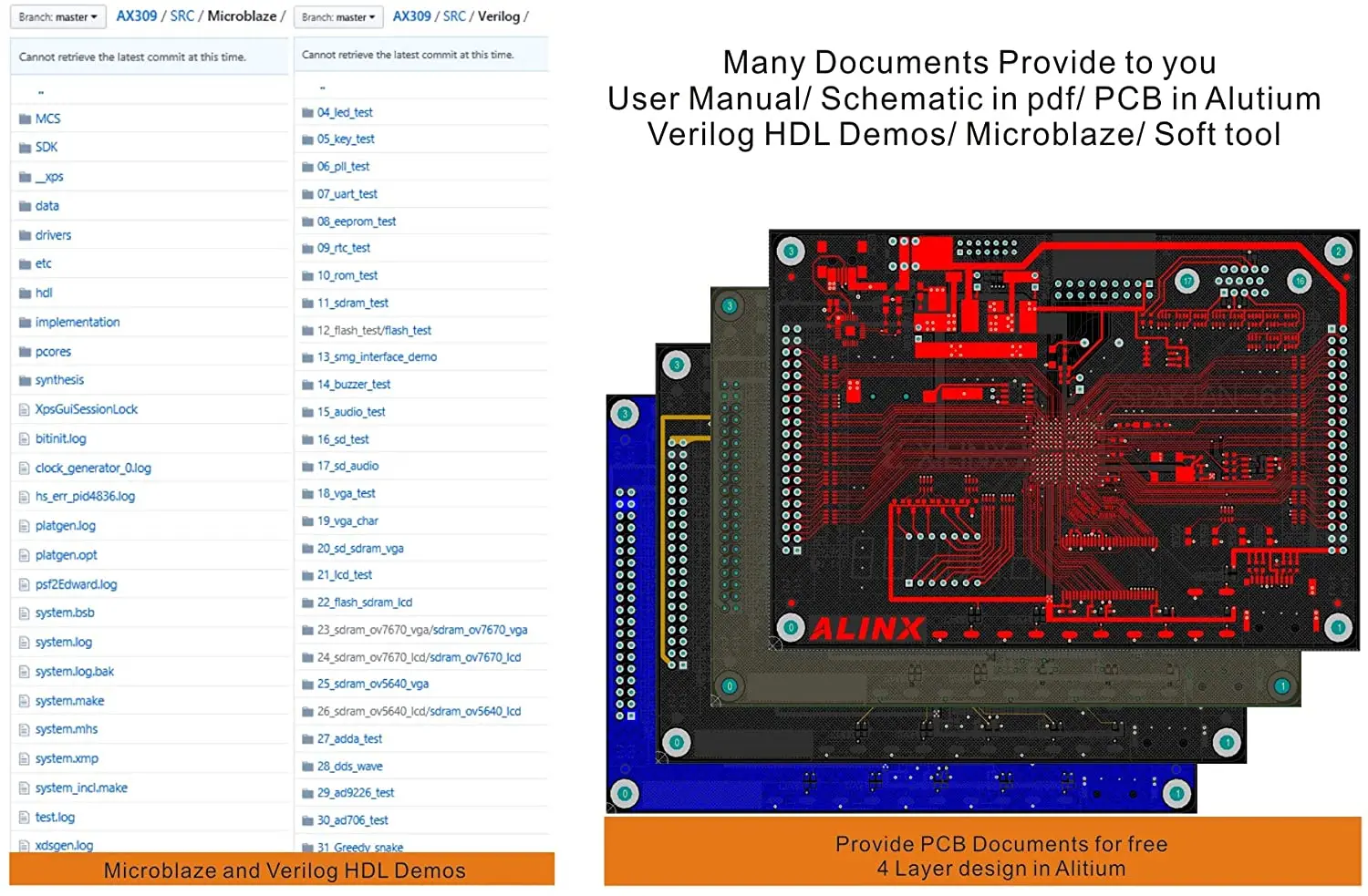

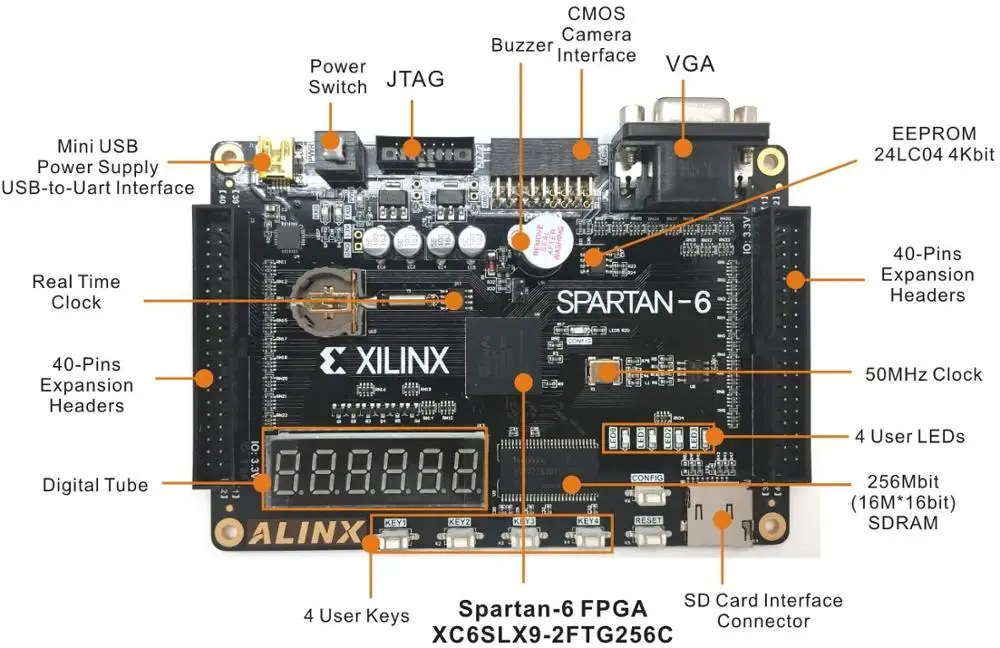

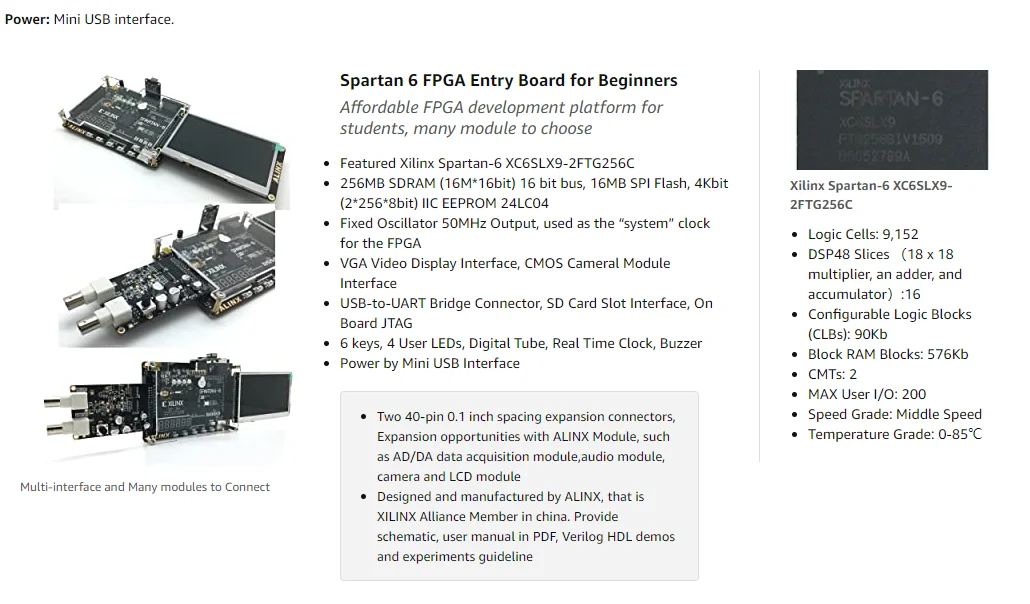

Это продукт начального уровня, в основном для начинающих FPGA, чип FPGA XILINX SPARTAN6 XC6SLX9-2FTG256C. Расширьте два стандартных разъема 40 контактов, напрямую Подключите модули ALINX, такие как модуль ADDA/DA/AD, ЖК-экран, аудио модуль, модуль камеры и т. д. Предоставляет схемы в pdf, PCB в 4 слоя в Altium, руководство пользователя, verilog HDL demos, Microblaze, программное обеспечение и техническую поддержку во время использования. FPGA: Спартанский-6 XC6SLX9-2FTG256C Clocking Фиксированный осциллятор с дифференциальным выходом 50 МГц, используемый в качестве "системы" часов для FPGA Память 256 Мбит SDRAM (16 м * 16 бит), шина 16 бит Вспышка SPI: 16 Мбит IIC EEPROM 24LC04: 4 кбит (2*256*8 бит) Слот для sd-карты Коммуникация и сеть Разъем USB-to-UART Bridge Интерфейс видеодисплея VGA Интерфейс модуля камеры CMOS Расширение разъемы: 2-портовый 0,1 дюймов Стандартный интервал 40-контактный заголовки расширения Конфигурация: Встроенный JTAG заголовок предназначен для использования с ALINX бренд Xilinx загрузить кабели, такие как Платформа Кабель USB II Дисплей: 6 клавиш, 4 пользовательских светодиода, цифровая трубка Часы в реальном времени Зуммер
