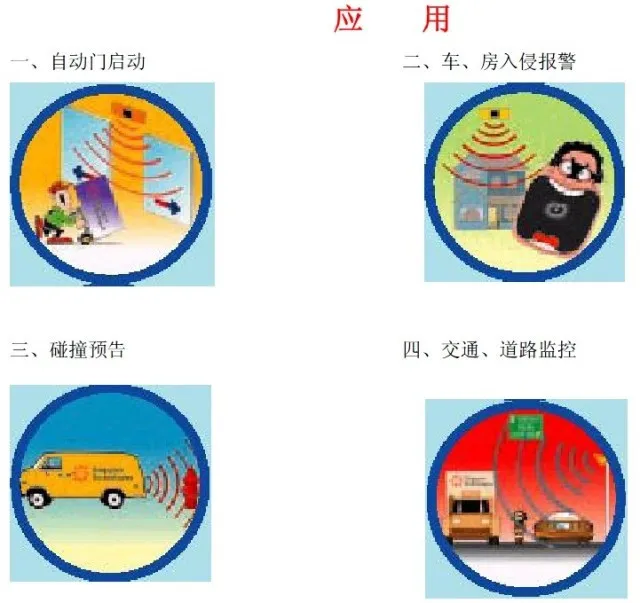

HB100 Микроволновые модули Является ли использование Доплеровский радар (Доплеровский радар) Принципы дизайна Микроволновка Движущийся объект Детектор, В основном используется в Автоматическая дверь Переключатель управления, Системы безопасности, Банкомат Банкоматы Автоматическая запись Система управления, Автоматический поезд СигналыИ т. д. Места. HB100 10,525 ГГц Стандарт Доплерометр для микроволновой печи Радар-детектор, Метод обнаружения В сравнении С Другое Обнаружение Метод Имеет следующее Преимущества: 1, не-Контакт Зонд; Два, Независимо от температуры, Влажность, шум, Воздух, Пыли, Светильник Другие эффекты, Подходит для Суровые условия; 3, анти-РЧ Помехоустойчивость; 4, Выход Мощность небольшая, Составлять А Опасность Для людей; 5, Расстояние: Диапазон обнаружения Более 20 метров.

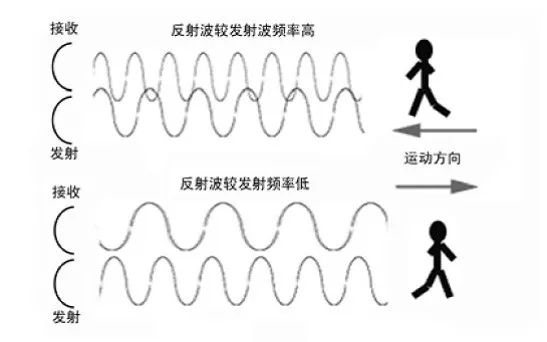

Принцип Доплера Представление: Допплер Теория На основе времени, Когда Радио волны Хит Объект В Процесс перемещения В Волна Отражается, Частота Отраженная волна Будет Перемещение Поперек Состояние С Объект Изменен. Если Сенсорный Положение объекта Радио волна Фиксируется, Частота Из Отраженная волна И Передаваемая волна Частота Должен быть равен. Если объект Двигается В направлении Трансмиссия, Отраженный Волна Будет сжата, Что Увеличит Частота отраженного Волна; Наоборот, В Частота волны Будет Отраженный Уменьшается.

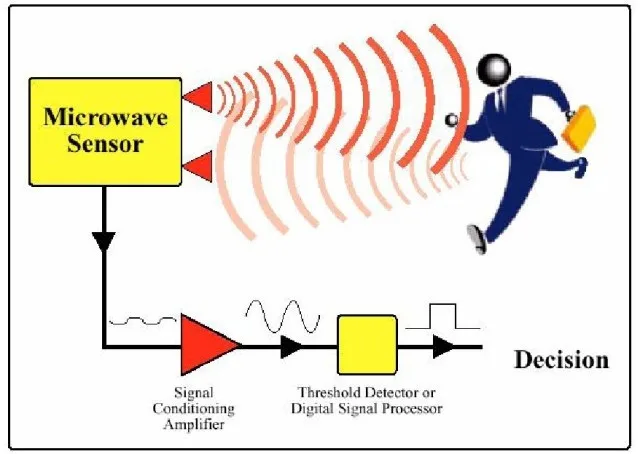

Согласно Принцип Допплер Микроволновые детекторы Разработан Изготовитель: FET Источник питания Медиа Удро Микроволновка Колебания (10,525 ГГц), Разветвитель мощности, Передающая антенна, Приемная антенна, Смесители, Детекторы И другие Схема (Фигурка 2). Микроволновая печь Передающая антенна Передача данных Внешне направленный, Когда Объект является Столкнулись И отраженный Волна есть Получено получателем Антенна, Миксер a И Затем к Колебания Смешанный в Низкочастотный сигнал После обнаружения Из Реакция Скорость перемещения объектов

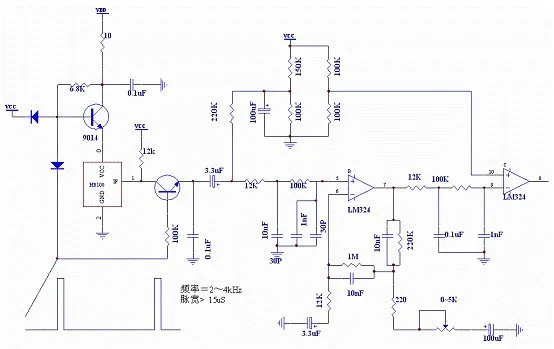

Схема А Источника питания А PW

(Фигурка VDD = 10 ~ 18 В постоянного тока, VCC = 5 в постоянного тока Регулировочный потенциометр Можно регулировать Обнаружение Расстояние От 3 м ~ 25 м)

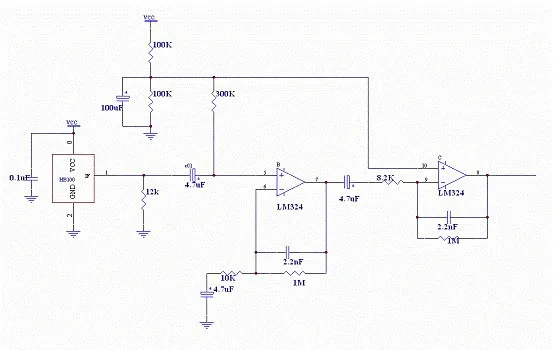

Схема Два Источника питания Два PW

CW Источника питания Схема Три

Описание:

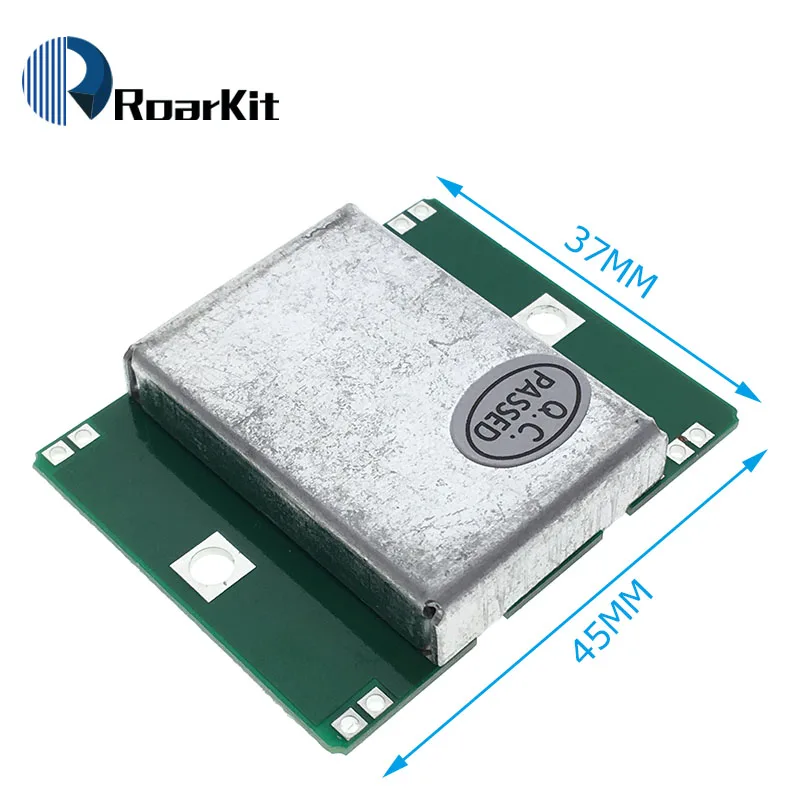

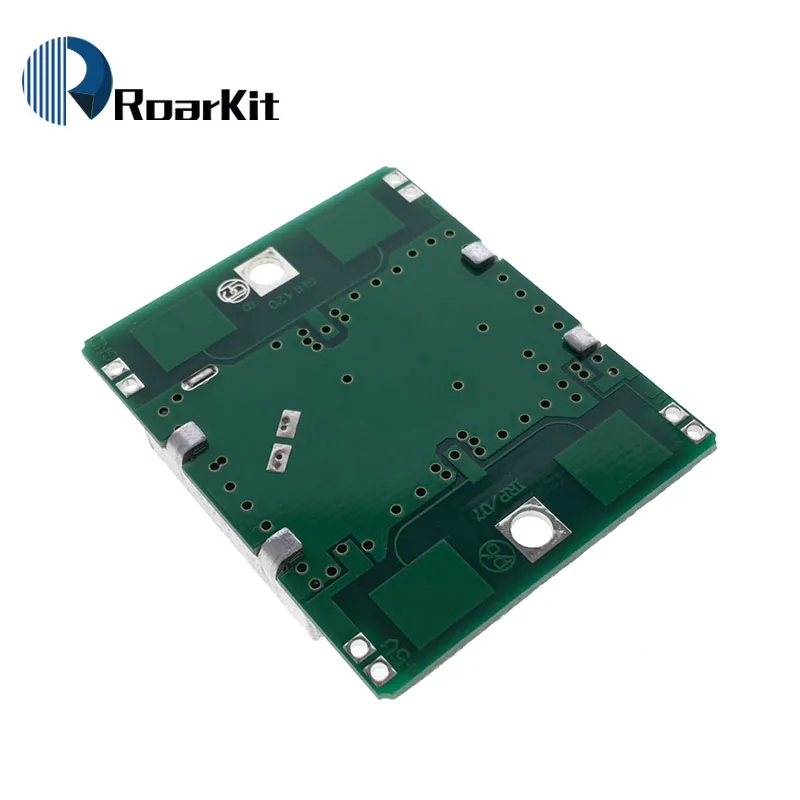

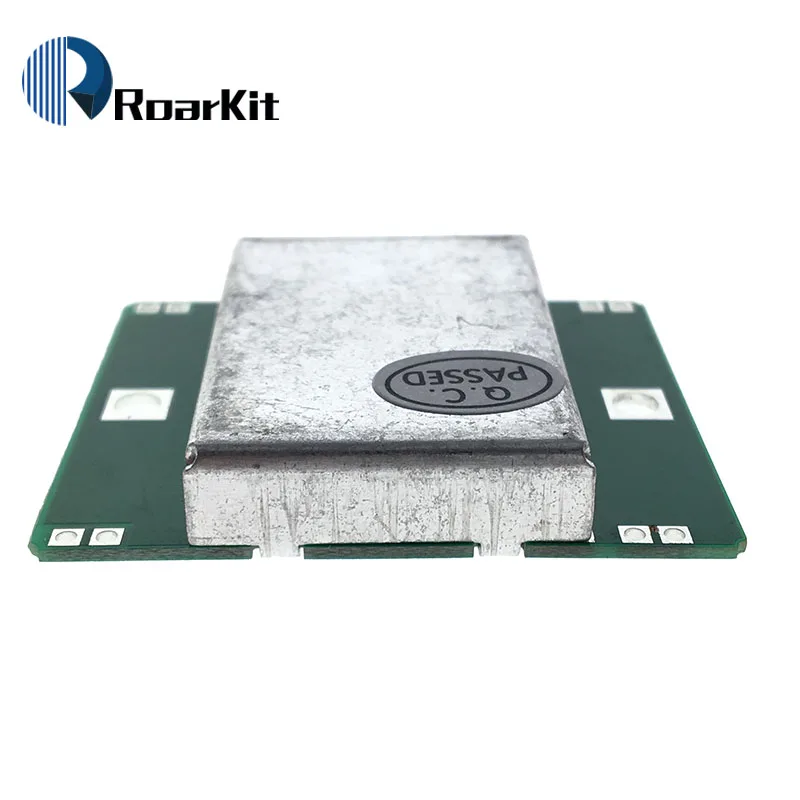

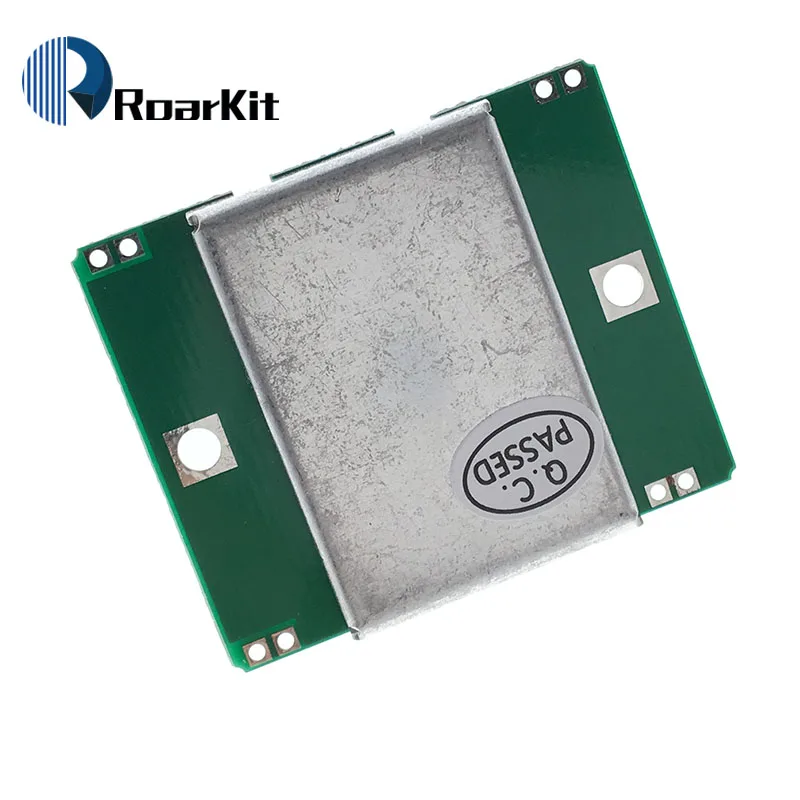

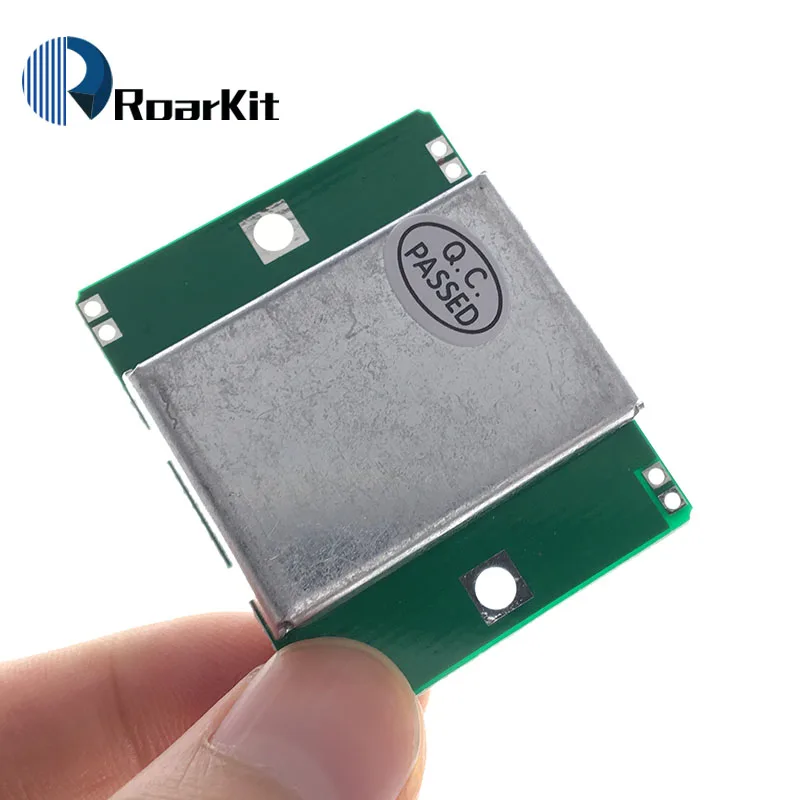

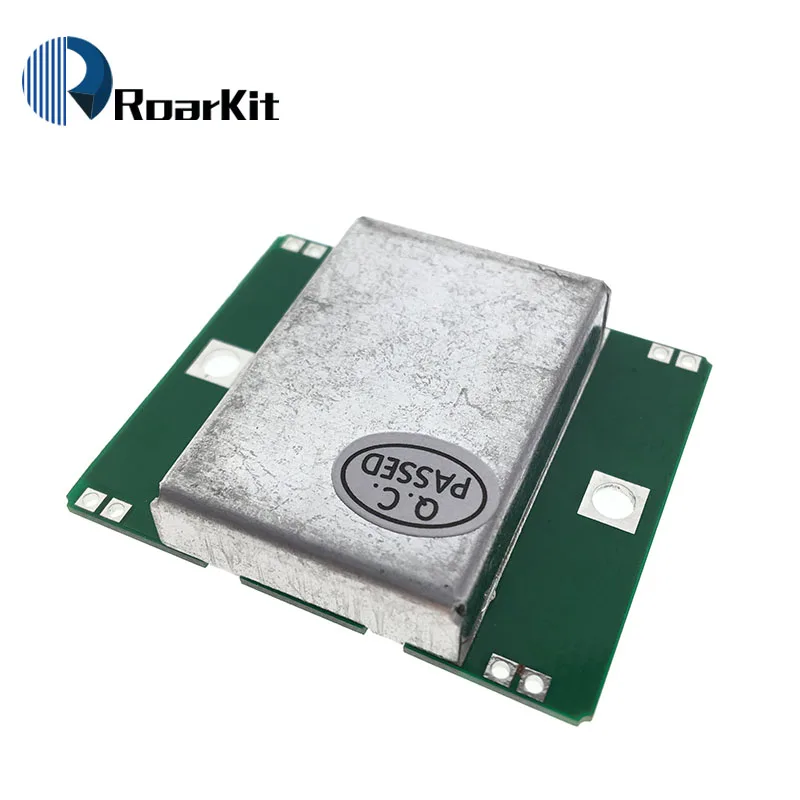

1, размер: 37ммx45ммx8мм
2, основной чип: HB100

3, рабочее напряжение: 5 В постоянного тока

4,HB100-это использование доплеровский СВЧ-радар-модуля (доплеровский радар) Принципы проектирования движущихся объектов микроволнового детектора, в основном используется в автоматических переключателях управления дверью, системах безопасности, автоматических системах управления видео ATM, место автоматического сигнала поезда и т. д. HB100-это стандартный радар-детектор 10,525 ГГц доплерометр для микроволновой печи, Метод обнаружения по сравнению с другими методами обнаружения имеет следующие преимущества: 1, Бесконтактное обнаружение; 2, независимо от температуры, влажности, шума, воздух, пыль светильник и другие эффекты, подходит для суровых сред; 3, антирадиочастотная помехоустойчивость; 4, Выходная мощность небольшая, представляют опасность для человека; 5, расстояние: более 20 метров дальность обнаружения.

5, принцип Доплера: теория Доплера, основанная на времени, когда радиоволны сталкиваются с объектом в процессе движения, будет отражаться, когда волны, частота отраженной волны поразит объект движением для изменения состояния. Если радиоволны сталкиваются с фиксированным положением объекта, то частота отраженных волн и частотные волны передачи должны быть равны. Если объект движется к запуску, то Отраженные волны будут сжаты, это увеличит частоту отраженной волны; В противном случае частота отраженной волны уменьшается.

Особенности

Запуск:

1 Частота передачи: 10,525 ГГц
Точность настройки 2 частоты: 3 МГц
3 Выходная мощность (минимальная): 13dBm EIRP
4 Рабочее напряжение: 5 В ± 0,25 в
5 рабочий ток (CW): макс. 60 мА, стандартный 37 мА
6. Гармоническое излучение: <-10 дБм
7 импульсный режим:
8 средний ток (5% постоянного тока): 2ма тип.
9 ширина импульса (мин.): 5uSec
10 циклов нагрузки (мин.): 1%

Приемник:

1 чувствительность (соотношение 10 дБ с/Н) от 3 Гц до 80 Гц Ширина полосы:-86 дБм
Полоса пропускания муфты от 3 Гц до 80 Гц 10uV
2 усиления антенны: 8 дБи

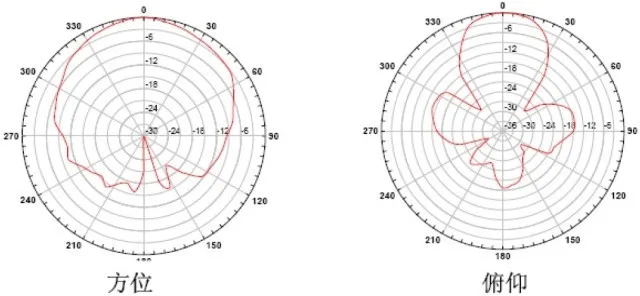

3 вертикальных 3 дБ Ширина: 36 градусов
4 горизонтальная ширина луча 3 дБ: 72 градуса
5 Вес: 8 грамм
