6N1 трубчатый усилитель платы трансформатора вход трансформатор 600 Ом Выходная

6N1 трубчатый усилитель платы трансформатора вход трансформатор 600 Ом Выходная

Особенности:

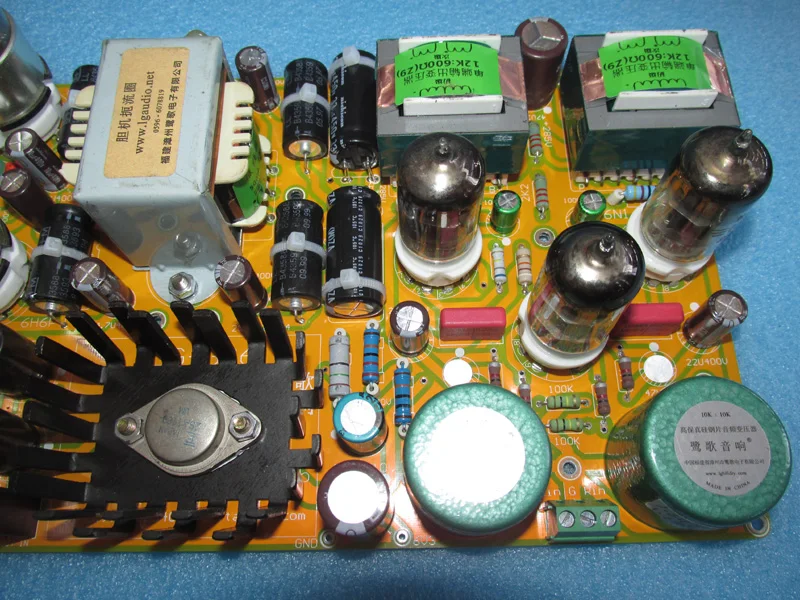

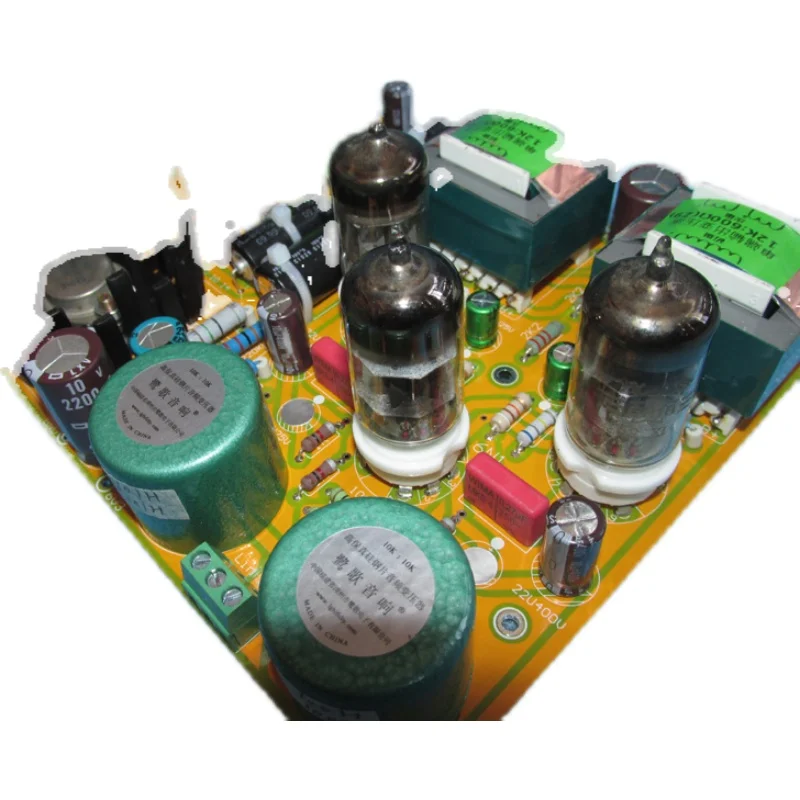

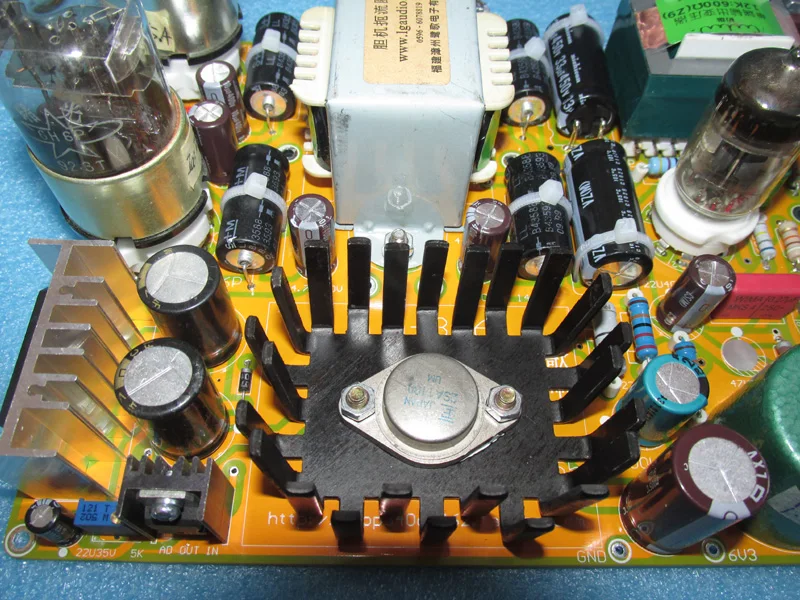

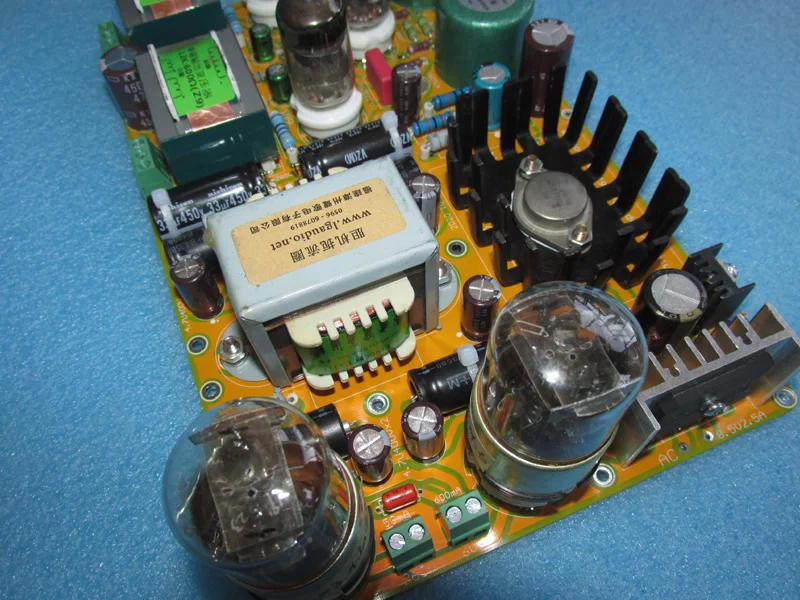

6N1 плата трубного усилителя: два выпрямителя трубного моста 6X6C (6H6P), 10K: 10K входной трансформатор, три трубных усилителя 6N1, 12K: 600 Ом выход трансформатора, используется для предварительно сценического усилителя мощности, также может нажимать наушники 600 Ом, он также может делать сбалансированный выход. Это вершина звука трубок 6N1. Изысканная FR4 Двухсторонняя доска из стекловолокна 235x150мм, толщина печатной платы 2 мм. Компоненты на плате-это высококачественные компоненты. Оснащен посеребренными керамическими розетками и импортированными отечественными высокоточными углеродными пленками/металлическими пленочными резисторами. Электролиз Nikon, Ruby, Chemical, Немецкий Siemens и т. Д. Немецкий y WIMA красный вейма конденсатор кросс-соединение и другие компоненты. Держатель трубки разработан с плоскими отверстиями для ног. Вся доска весит 1,56 кг. AC 275V высоковольтный источник питания, DC Высокое напряжение 285V рабочее напряжение. Нить 9V AC вход, 6.3V2A DC источник стабилизированного напряжения накаливания. Проводка обоснованно заземлена и проводка Тихая. Описание параметров, таких как сопротивление, емкость, напряжение и порты, отмечены на плате. Производительность цепи отличная, проводка разумная, и цепь Тихая. До тех пор, пока проводка верна, одноразовый успех-это быстрый путь к успеху. Преимущества этой схемы: Классическая и простая структура, красивый тон и полная смелость. Звук мягкий и гладкий. Входные и Выходные Трансформаторы незаменимы. Введение 10K:10K входной трансформатор -------- широкий частотный диапазон 10K:10K аудио трансформатор, Z11 кремниевый стальной лист материал, высокочистый бескислородный медный эмалированный провод. Ei28x14 мм Спецификация Железный сердечник, частотная характеристика: 20 Гц ~ 57 кГц-0.3дб, 5 Гц ~ 78 кГц-3 дБ. Используйте входной трансформатор 10K, чтобы соответствовать оборудованию и следовать законам соответствия сопротивления. Чем ниже выходное сопротивление источника звука, тем лучше и чем выше входное сопротивление оборудования следующего уровня, тем лучше. Выходное сопротивление CD, декодера, мобильный телефон, компьютер и т. Д. От десятков Ом до 600 Ом. Он подключен к входному трансформатору 10K сзади. 10K-это входное сопротивление, которое является выходной нагрузкой предыдущего этапа. Это в десять раз превышает сопротивление 600 Ом, поэтому соответствие является разумным. Идеальный эффект. Основные характеристики входного трансформатора: двухслойный Магнитный щит, трансформатор первичного и вторичного индуктивности 109H + 109H, большая индуктивность может изолировать и устранить цифровой звук в цифровом источнике аудио, делает средний и высокий звук мягким и прозрачным, богатым деталями, толстым и мощным в басах гибким, Прочный и довольно похожий на проигрыватель LP.

Характеристики процесса:

Поскольку 6N1 имеет низкий рабочий ток и не может насытить Железный сердечник, железный сердечник Z11 вставляется в пары. Первичные и вторичные слоистые секции имеют горячую обмотку. Размер железного сердечника-EI41X33X19mm, высококачественная прозрачная нейлоновая рамка. 14 штифтов надежно припаиваются на печатной плате. 12K: 600 Ом Однорядный выходной трансформатор, z9 Железный сердечник, толщина стека 20 мм, двухрядный 7 футов + 7 футов Параметр: Основной: 12K двухпроводной, ток 18 мА, индуктивность около 160 ч, медное сопротивление 588 Ом Вторичный: 600 Ом, 150 Ом + 150 Ом четыре провода, медное сопротивление 22 Ом + 22 Ом. Индуктивности: 5,8 H + 5,8 H. Частотная характеристика: 2 Гц-31 кГц-1 дБ Парные параметры индуктивности и сопротивления меди размещены на трансформаторе. Выберите два трансформатора с аналогичными параметрами и припайте их на печатную плату. Другие трансформаторы импеданса также могут быть настроены по мере необходимости. Введение источника питания: большое значение, красивый звук и novelty-6X6C высоковольтный полный волновой выпрямления и фильтрации питания платы для желчи передней стадии, четырехступенчатый Дроссельный фильтр. В 6X6C (6H6P) большой 8 pin-это специальная трубка для общения ультракороткие волны обнаружения. Это двойной диод, специально разработанный и изготовленный для обнаружения. Емкость между электродами мала, а рабочая частота высокая. Германиевый диод обнаружения 2AP9 похож на транзистор. Он используется для выпрямления энергии и имеет быстрое восстановление кристаллического выпрямителя диода. Эффект. Чтобы избежать небольших искажений сигнала, его рабочая линейность намного лучше, чем у обычных выпрямительных трубок, поэтому она очень эффективна для небольшого выпрямления тока, тон Тонкий и гладкий, теплый и мягкий, звуковое поле открытое, и тон Прозрачный и полный. Трубка выпрямителя 6X6C-это метод вакуумного перемещения заряда. По сравнению с полупроводниковым током, движущимся в кристаллическом зерне, он оказывает влияние на временную задержку на передней и задней части формы звукового сигнала, а желчный канал находится в вакууме, И заряд нельзя смешивать с твердыми примесями. Столкновение частиц. Оригинальное экологическое исправление способствует передаче звука. Электронный трубный выпрямитель не имеет переключения радиочастотных помех, генерируемых кристаллической трубкой выпрямителя, что это причина, по которой с украшением в виде кристаллов выпрямительного диода нуждается в 0,01 мкФ конденсатор с алюминиевой крышкой (для поглощения и для того чтобы устранить шум переключения). Таким образом, звук этого электронного трубного специального Выпрямительного устройства для выпрямления напряжения, поддерживающего классический трубный усилитель, отличается от звука усилителя, который использует твердое выпрямление транзисторов для формирования канала, И качество звука намного лучше. Предступенчатый выпрямитель желчи использует цепь 6X6C для замены часто используемых низкочастотных низкомощных выпрямителей, таких как 6Z4. Его «звук очарователен, полон воздуха», что является еще одним подсолнечным сокровищем аудио геймплея. Характеристики цепи: источник питания с одним напряжением, выпрямление и фильтрация мостового моста, ток 20 мА, для передней стадии желчи. Цикл питания переменного и постоянного тока является частью канала звукового сигнала, а также необходимым каналом. Его производительность, эффект и значение самоочевидны. Эта версия катушки дросселя использует импортированный Z11 материал железного сердечника для выходного трансформатора трубки! Обмотка бескислородной медной эмалированной проволоки. Центральный кран катушки дросселя образует π-тип фильтра. Краны могут быть подключены к различным конденсаторам фильтров для настройки и улучшенной фильтрации, что делает выходное напряжение пульсации меньше, а Форма волны более гладкой, что более выгодно, чем однокатушечные барабаны! Особенно маленький размер, вы можете сравнить себя, если вы заинтересованы, и получить удовольствие. Нити накала используется высокого тока Регулируемый DC Напряжения стабилизированный источник схема, TO-3 золото-запаянной трубки для расширения, 1,5 V-30V регулируемый. Импортированный 6А до 25А плоский мостовой выпрямитель с радиатором из алюминиевого сплава. Ниссан или импортный конденсатор фильтрации. Импортированная трехклеммная Регулировка напряжения LM317 и регулируемая, высокая мощность до-3 золотистой пробки и расширения, плюс два больших и маленьких радиаторов из алюминиевого сплава, ток составляет около 3-15а. Декларирование: три терминала, конденсатор, силовая трубка и другие компоненты на доске являются вторая ручная разборка продуктов. Компоненты на готовой доске отличаются из-за различных партий сборки, а модели и характеристики некоторых компонентов будут немного отличаться. Полученная плата имеет преимущественную силу. Примечание: Когда машина установлена и используется, она не должна быть слишком близко к силовому трансформатору, И определенное расстояние должно храниться, чтобы предотвратить магнитное помехи коровы источника питания от входной коровы и выходной коровы для генерации гула. Если в сборке есть шум или гудение, это происходит из-за заземления, компоновки, экранирования, горизонтальной способности и т. д., не вините все трудности и не находите свои собственные проблемы.
