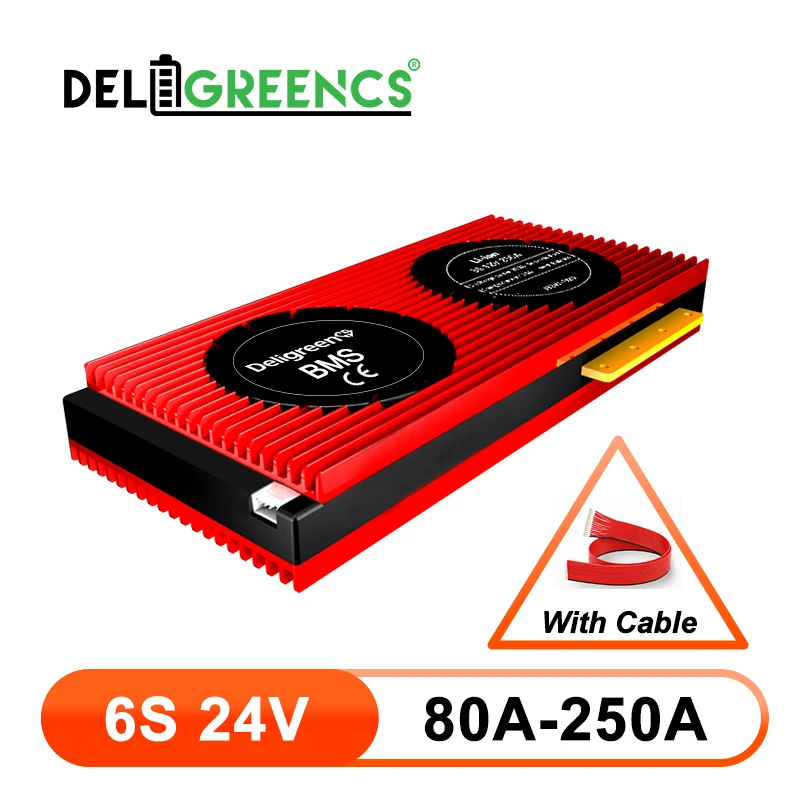

6S 24V BMS 80A 100A 150A 200A для литиевого аккумулятора 18650 pack Номинальный 3 7 V литий-ионный

6S 24V BMS 80A 100A 150A 200A для литиевого аккумулятора 18650 pack Номинальный 3 7 V литий-ионный

Wy-плагин-старт

32912275813

Модель: DG6S (3,7 В Номинальная Li-Ion Батарея не для 3,2 В Номинальная LiFePO4)

Постоянная разрядка тока: 80A 100A 120A 200A

Пиковый ток разряда: 200A 200A 300A 400A

Провод зарядки и разрядный провод отделены.

Мы можем настроить любой PCB от 2S до 24S литиевых батарей с разным током.

1 обзор

DG6SPCB используется для аккумуляторной батареи серии 6 24 В.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

Используйте высококачественную (А-уровень) Защитную интегральную схему IC, от решения Seiko из Японии.

Сильная способность к нагрузке, постоянная разрядка тока 120а, использование высокого сопротивления напряжения, низкое внутреннее

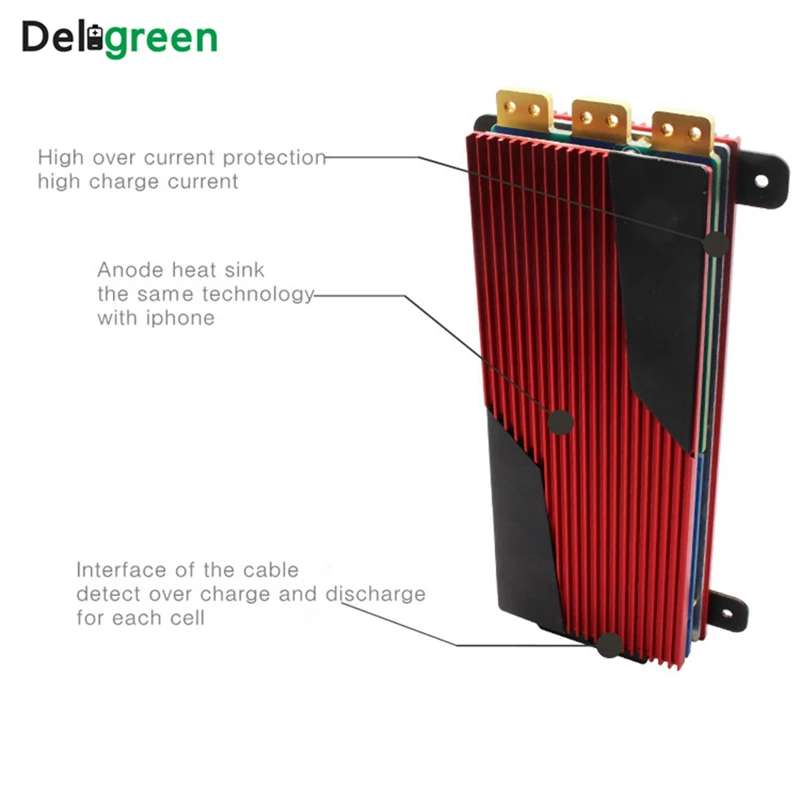

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

Сам IC имеет функцию балансировки мощности. Схема проста и надежна.

Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.

Экстремальное низкое энергопотребление. Потребление всего устройства составляет менее 50uA.

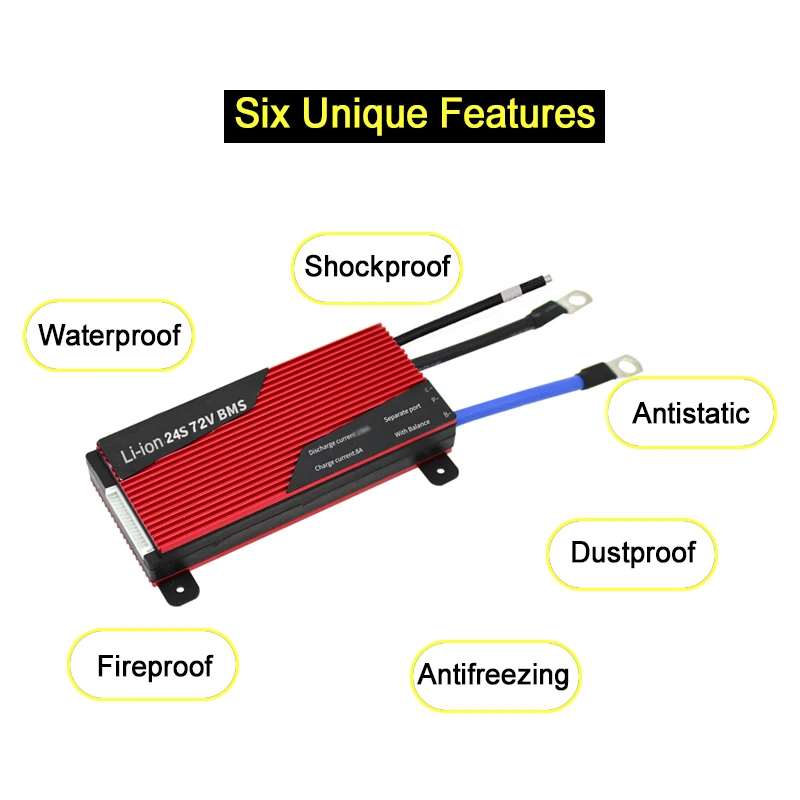

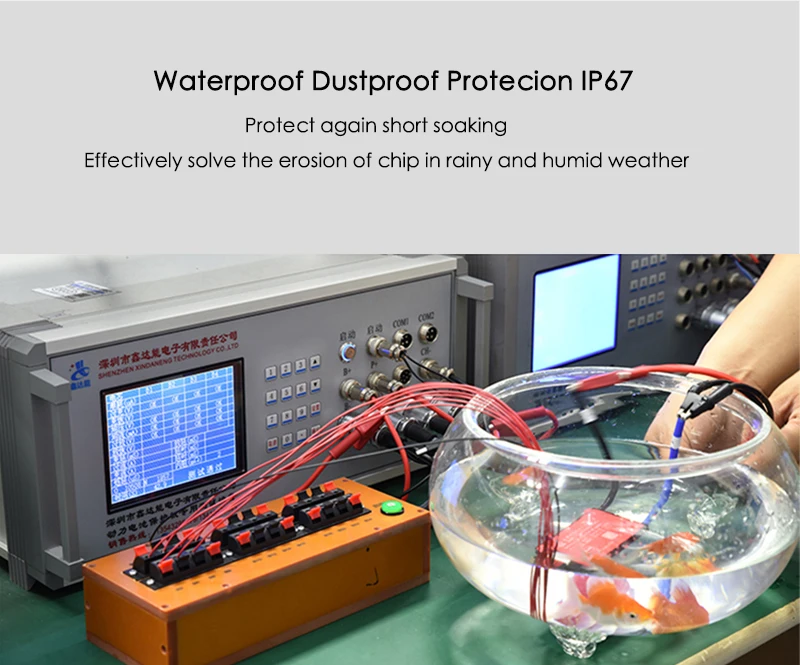

PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие

3. Технические параметры

Если вам нужен больший ток заряда, чем по умолчанию для вашего приложения, пожалуйста, свяжитесь с нами для настройки

Техническая спецификация для 3,7 V литий-ионный аккумулятор BMS( 80A-250A)

Содержание

Спецификация

Блок

Примечание

80а

100А

120А

150А

200A

250А

A

Разряд

Постоянная разрядка тока

80

100

120

150

200

250

A

Защита от перегрузки по току

250 ± 50

300 ± 50

400 ± 100

500 ± 100

600 ± 100

600 ± 100

A

Зарядка

Напряжение зарядки

Серия № * 4,25

V

Зарядный ток

40

50

60

75

100

125

A

Общий порт

Зарядный ток

50A по умолчанию

A

Отдельный порт

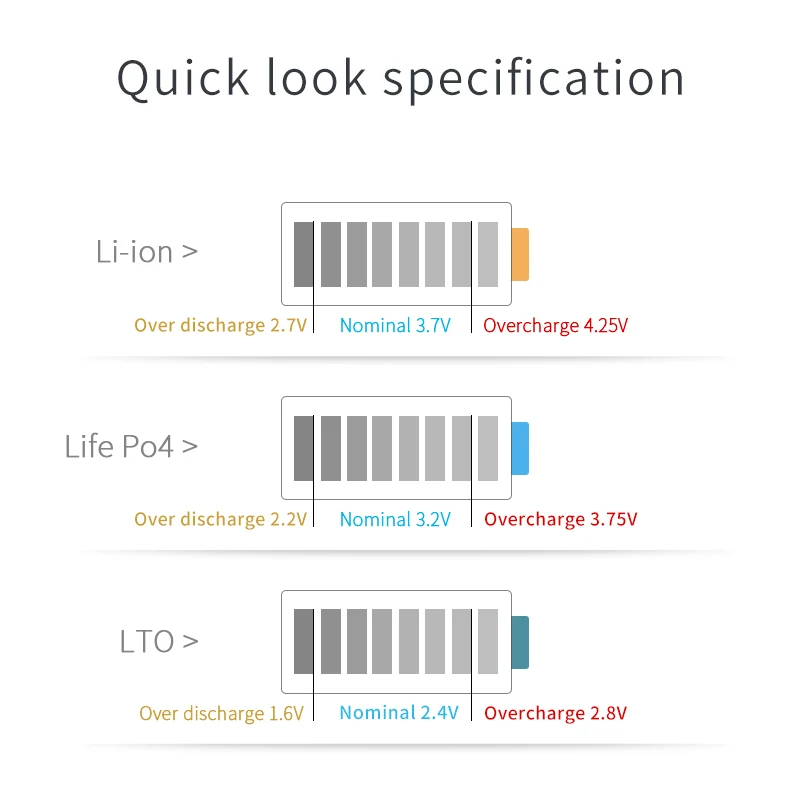

Защита от перезарядки

Напряжение перезарядки

4,25 ± 0,05

V

Защита от перезарядки вольт задержка

1.

S

Разрядка напряжения

4,15 ± 0,05

V

Балансировка мощности

Баланс мощности вольт

4,18

V

Баланс релиз вольт

4,18

V

Баланс тока

35 ± 5

Ма

Защита от перегрузки

Обнаружение разрядки вольт

2,7 ± 0,1

V

Задержка обнаружения разрядки

1.

S

Разрядка вольт

3,0 ± 0,1

V

Защита от перегрузки по току

Задержка обнаружения перегрузки по току

1.

MS

Защита от перегрузки по току

Выключение нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения короткого замыкания

250

США

Обнаружение короткого замыкания

Выключение нагрузки

Температурная защита

Температурная защита

Charge0, dischahrge70

Может быть настроен

Сопротивление

Резистор основной цепи

≤ 20

МОм

Собственного потребления

Рабочий ток

≤ 100

МкА

Сонный ток (когда батарея перегружена)

≤ 20

МкА

Рабочая температура

Температурный диапазон

-40 ~ 80

Температура хранения

Температурный диапазон

-40 ~ 80
