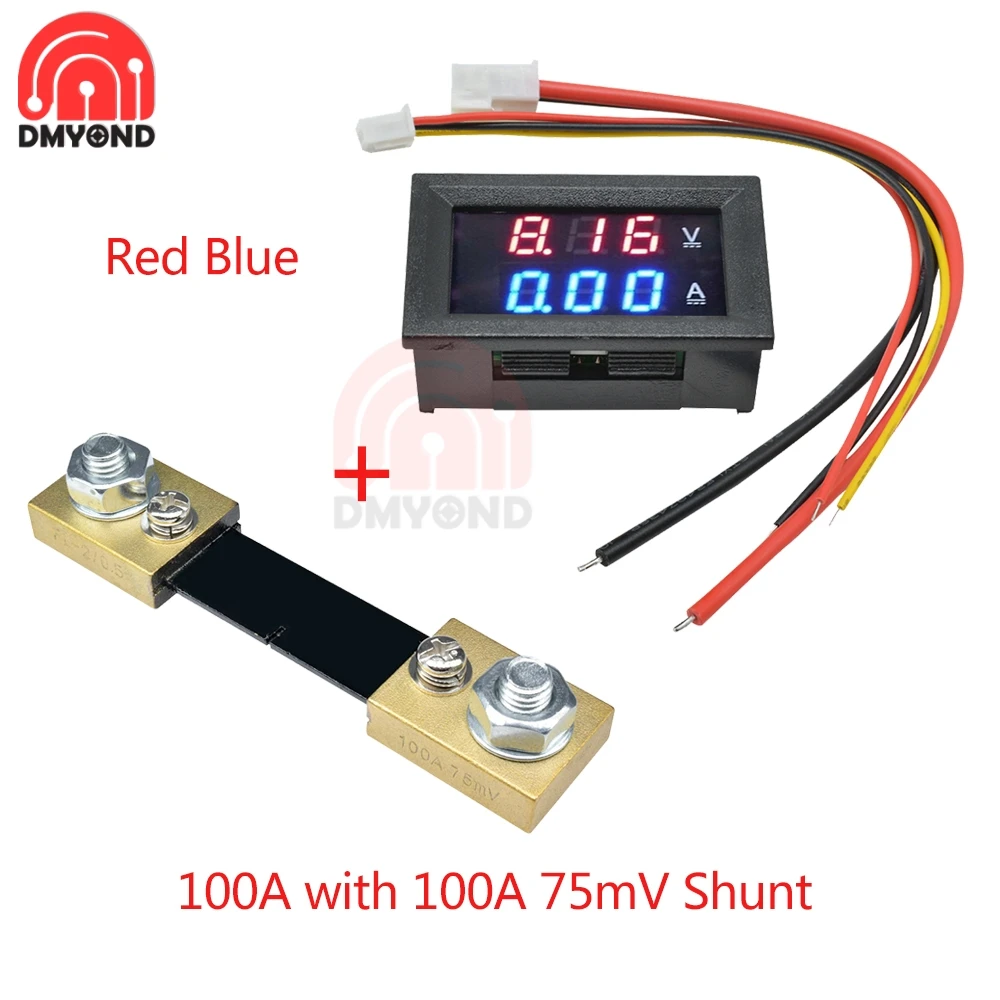

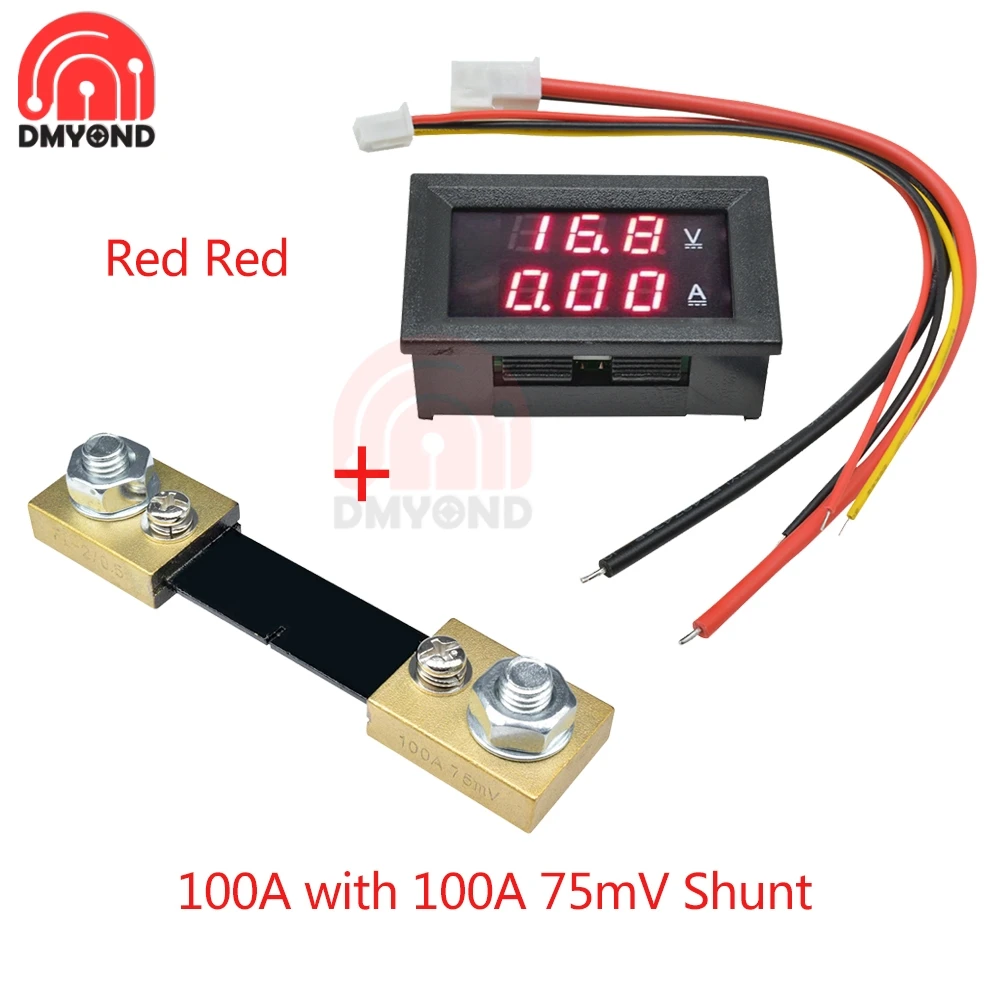

Мини-вольтметр цифровой, 0,28 дюйма, постоянный ток 0-100 в, 100А, светодиодный, амперметр, вольтметр, амперметр, индикатор напряжения, тестер с шунтом FL-2 75 мВ

Шунтирующий резистор постоянного тока 100 А 75 мВ


FL-2 Описание внешнего шунта:

Название продукта: шунт постоянного тока
Модель: FL-2
Материал: металл, пластик
Точность: 0,5 класс
Ток: 100 А
Перепад напряжения: 75 мВ

Особенность:

Фиксированный установочный шунт является подходящим внешним шунтом для измерения постоянного тока в 10 кА, меньше непосредственного воздействия на прибор аналогового дисплея вместе с использованием для расширения области измерения постоянного тока, или последовательно цепь может рассматриваться как отбор проб тока со стандартными резисторами, Измерение напряжения выборки током может рассматриваться как аналоговый сигнал.

Параметры:

1. Уровень точности: 2-4000а, 0,5 уровень; 5000-10000а, 1 уровень.
2. Условия окружающей среды: -40 ~ + 60 °, относительная температура ≤ 95% (35 ° C)
3. Производительность перегрузки: 120% номинального тока, 2 часа
4. Перепад напряжения: 75мв
5. Тепло нагрузки: изменения подъема температуры стабилизированы, номинальный ток 50А не превышает 80 ° С; Номинальный ток 50А не превышает 120 ° С.

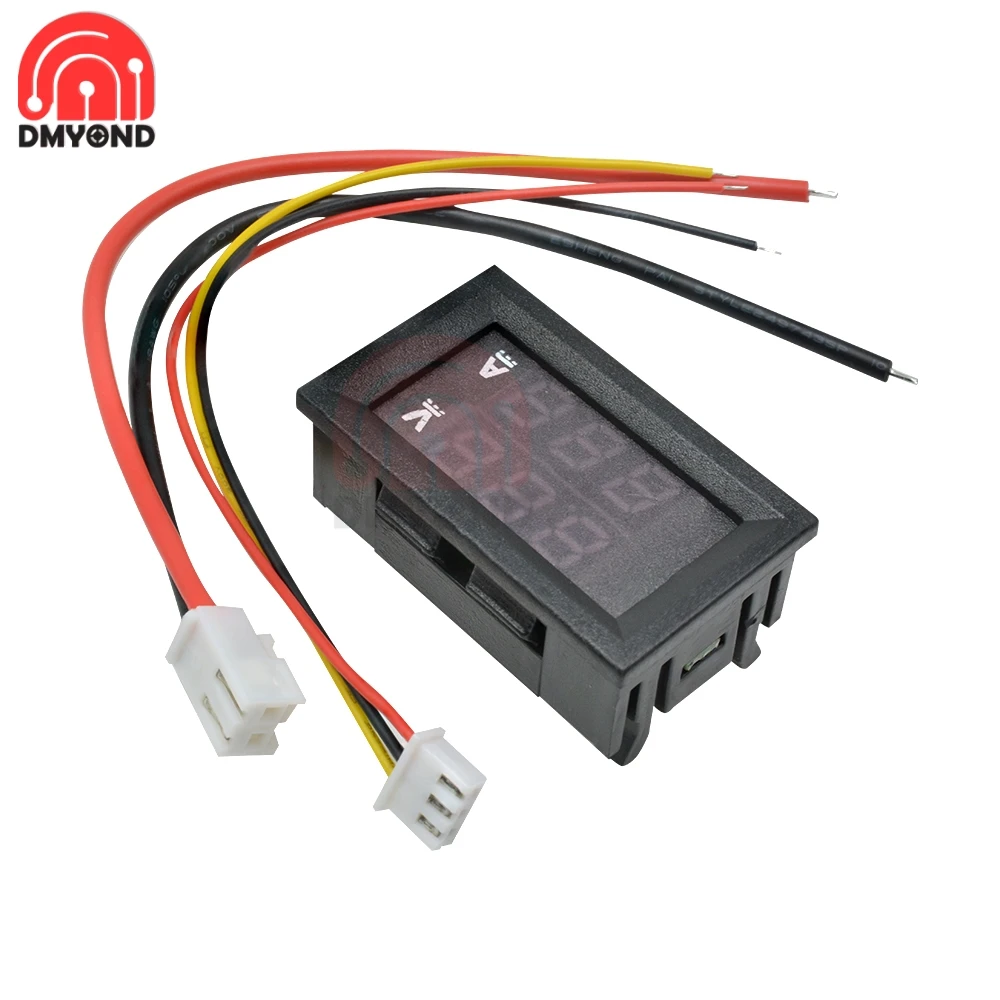

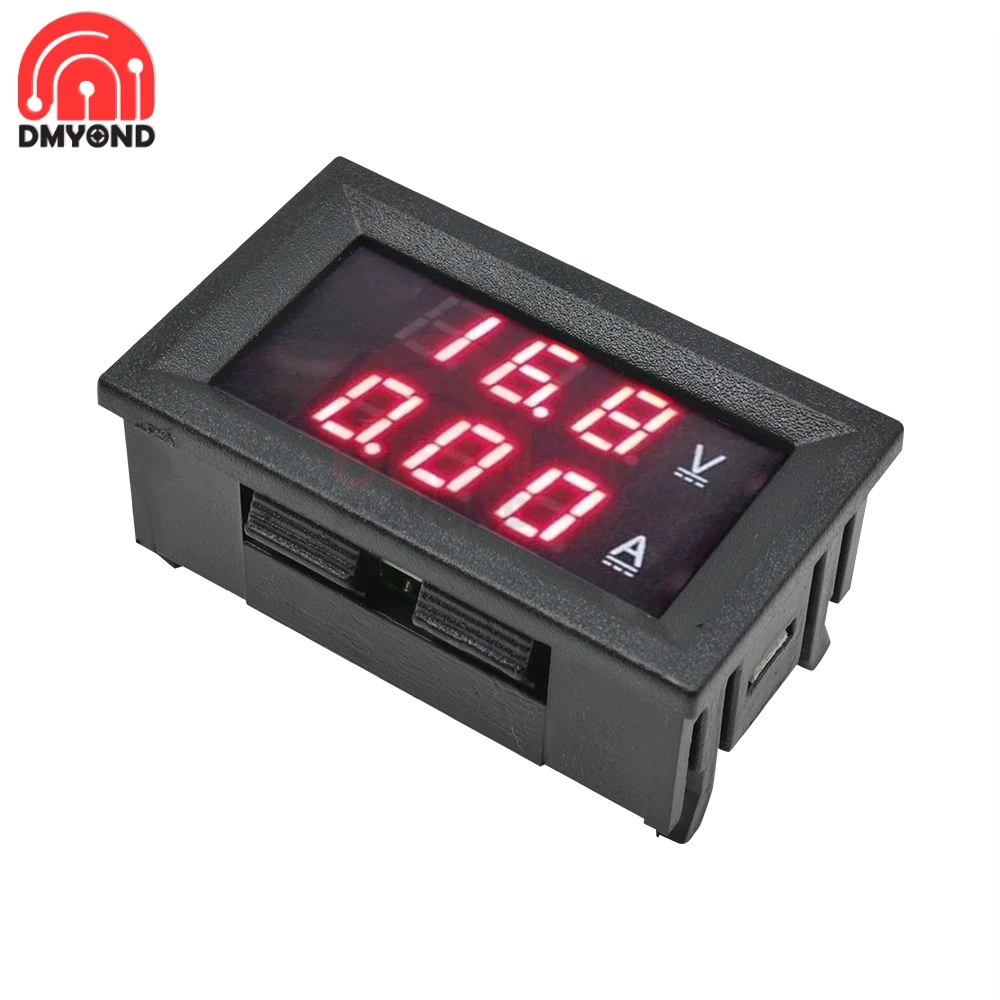

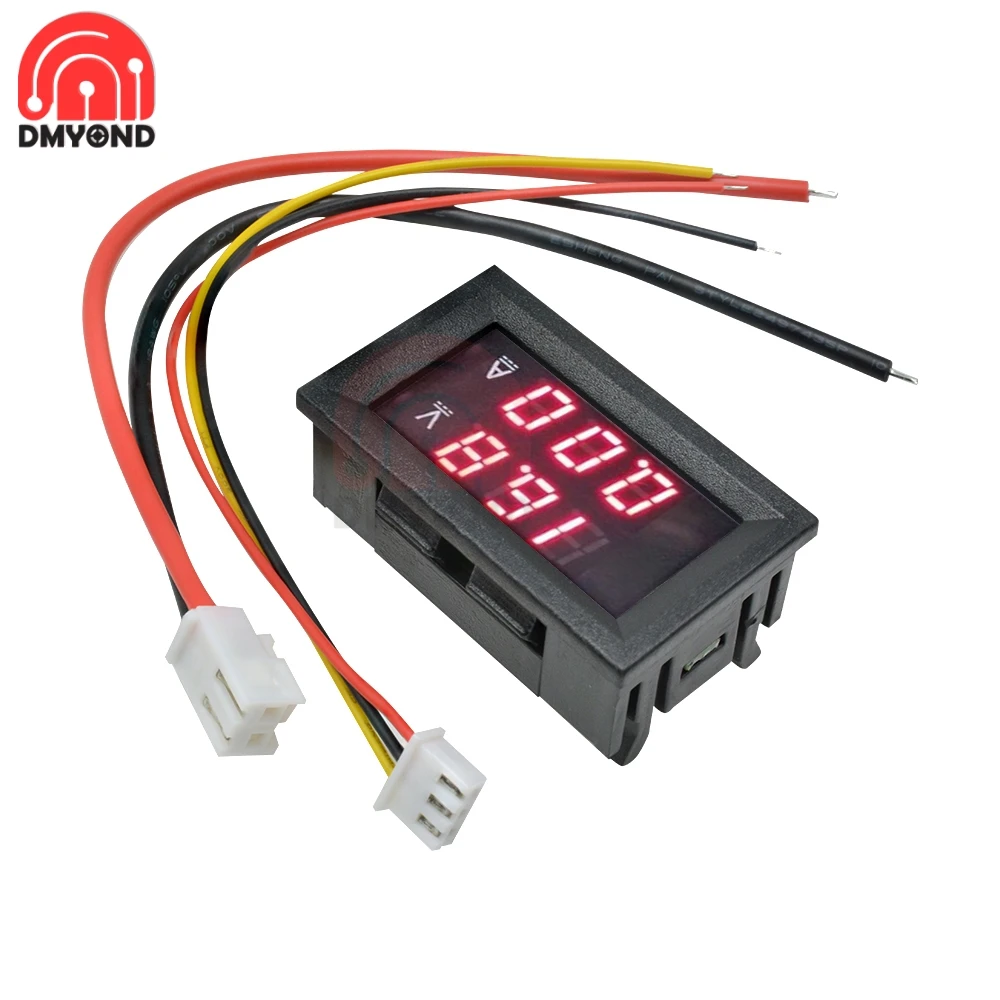

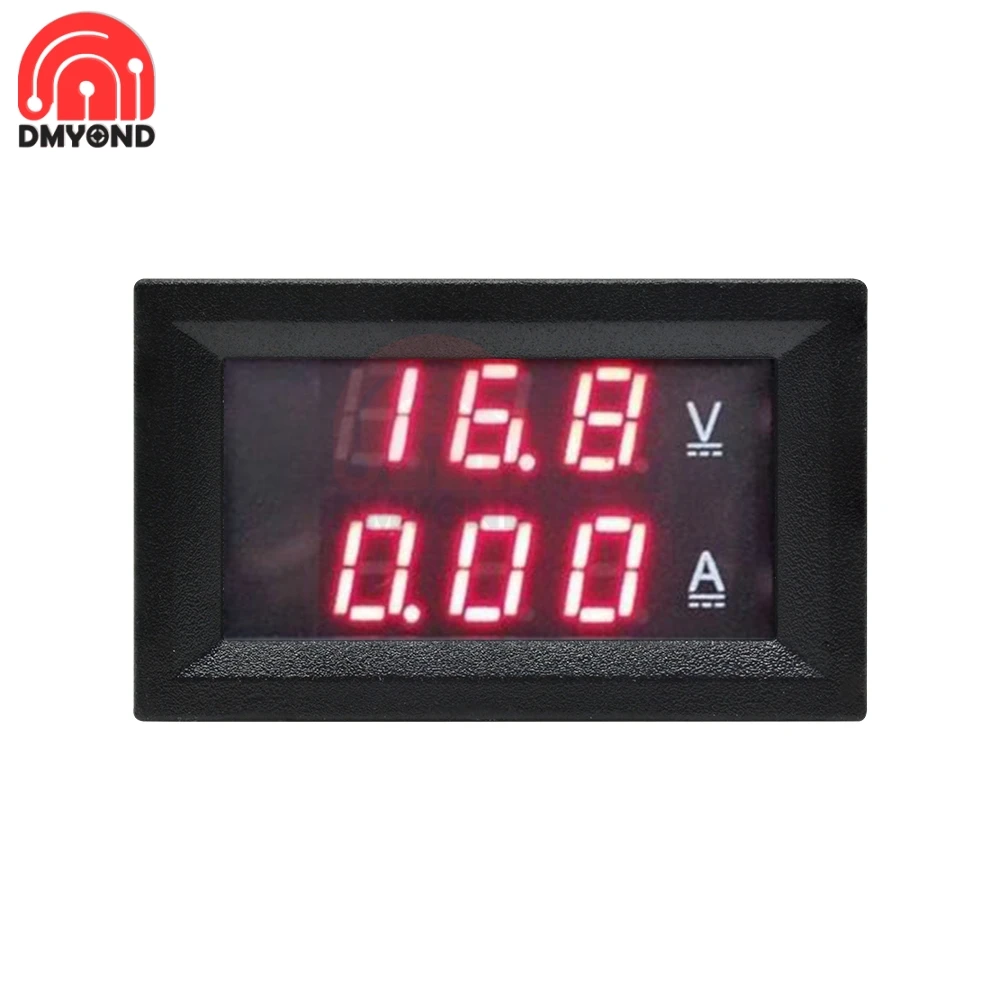

Вольтметр Амперметр светодиодный цифровой DC 0-100V 100A

Описание продукта:

Напряжение ниже 10 в может быть измерено и отображено как 0,00 в;
Текущий тест начинается от 0,05а, когда ток меньше 0,05а, он отображает 0,00; Ток не вынужден к нулю;
Диапазон измерения в 100 А составляет менее 10 А, ток также может отображать 0,00а, но погрешность последней цифры большая, только для справки и может быть игнорирована.
Примечание: ①измерять ток ниже 0,05 А нельзя. ② Когда тест составляет 50A100A, он также может отображать 0,00a ниже 10А.
Однако погрешность относительно большая. При использовании дальномера 50 а/100 А для измерения тока ниже 10 А необходимо игнорировать последнюю цифру.

Параметры:

Рабочее напряжение: 4 ~ 30 В постоянного тока (рекомендуется 5 ~ 12 В)
Рабочий ток самого счетчика: ≤ 20 мА
Диапазон измерения тока: DC0.05A ~ 50A/100A (режим отображения 0.0A ~ 10.00A ~ 100A)
Диапазон измерения напряжения: постоянный ток 0 - 100 в (режим отображения 0,00 в ~ 10,0 в ~ 100 в)
Скорость обновления: 300 мс/раз
Режим отображения: 0,28 дюймовый 3-значный светодиод, два цвета синий и красный
Размер изделия: 47,65*28,82*22,20 мм
Рабочая температура: -10 °C-+ 65 °C
Размер отверстия: 45,5*26,0 мм
Вес изделия: около 20 г

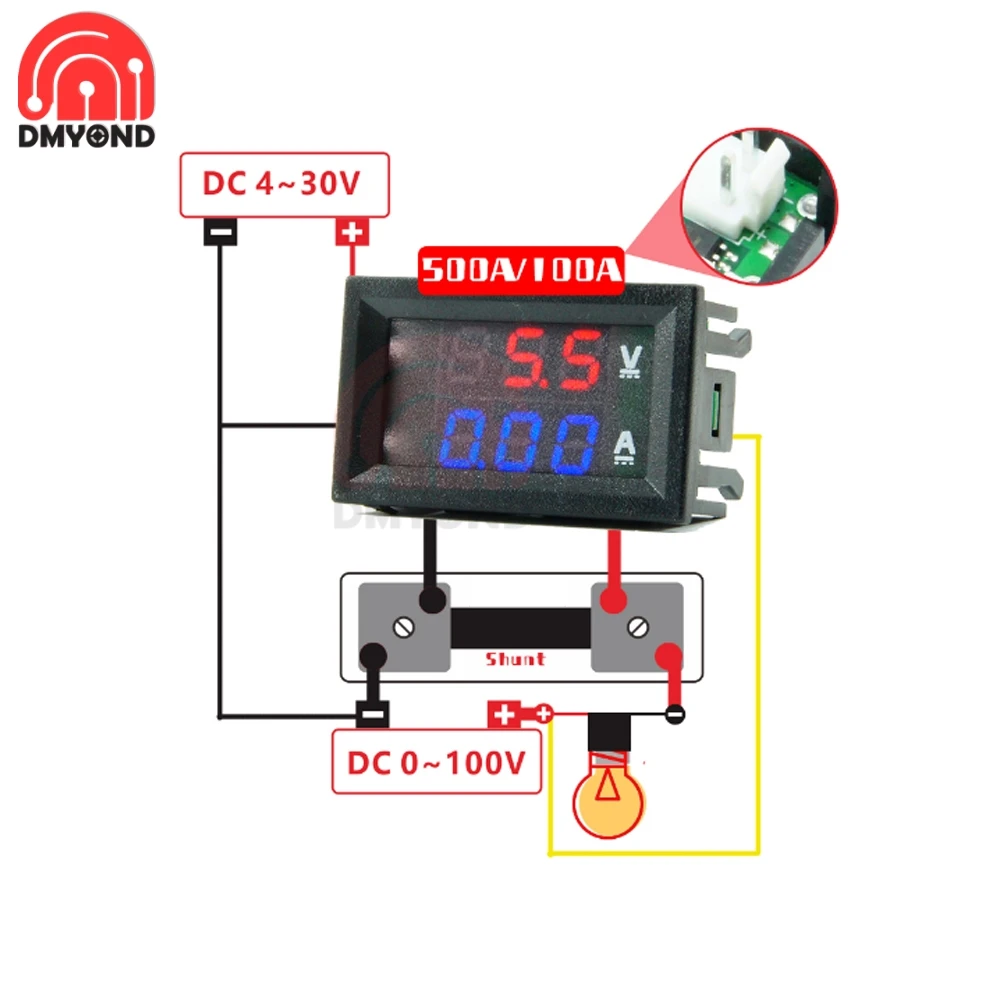

Схема подключения:

Черно-красный: Рабочее напряжение самого счетчика: 4 - 30 В постоянного тока
Черно-желтый: диапазон измерения напряжения: постоянный ток 0 - 100 в
Защита от обратного подключения: имеется защита от обратного подключения рабочего источника питания, но долгое обратное подключение также может привести к повреждению.

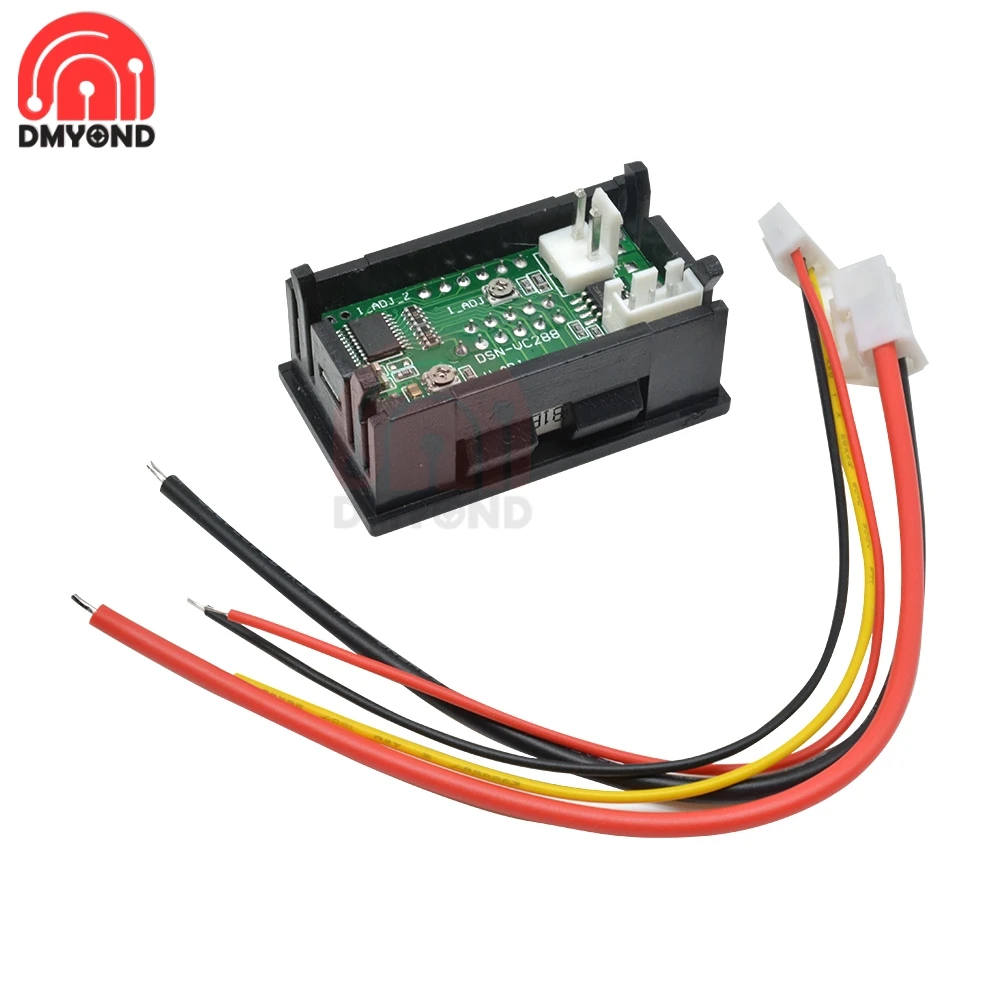

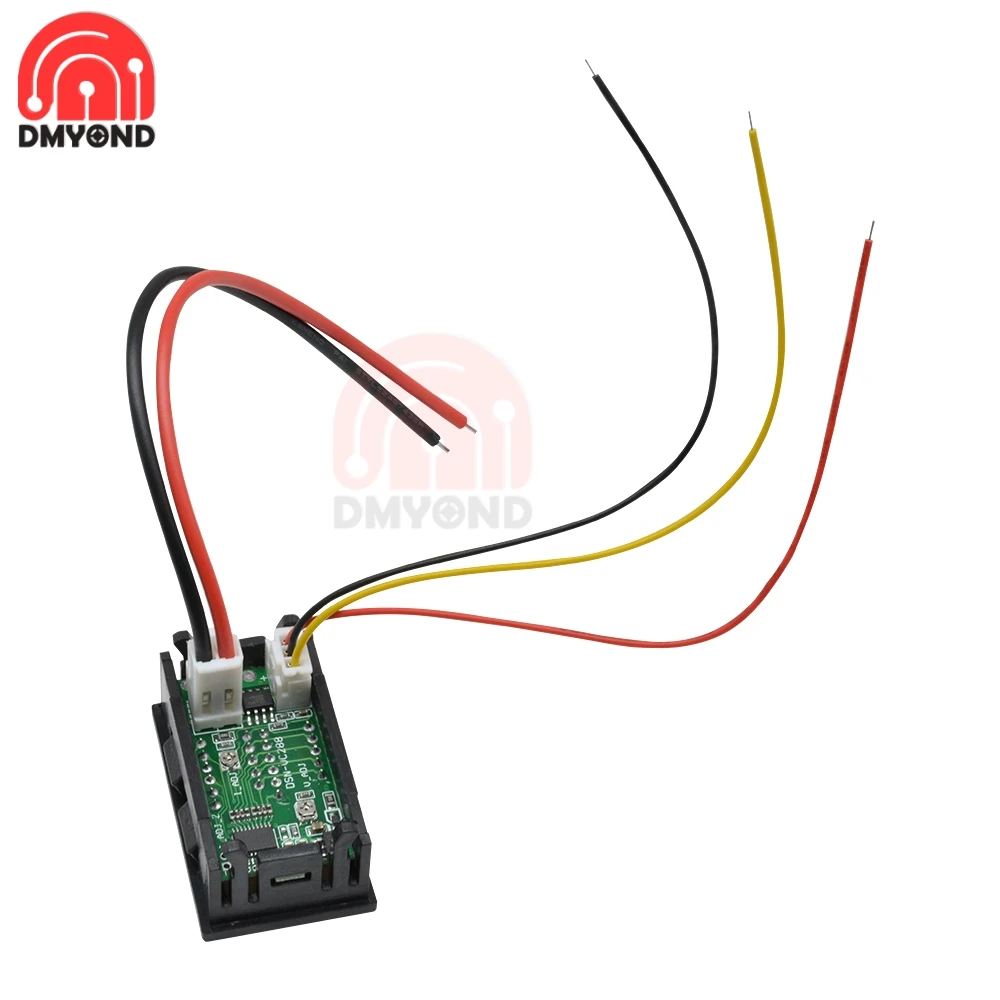

Провод изделия: 5 проводов (тонкий провод 3P, толстый провод 2P)

Определение свинца:

Тонкая красная линия: положительный Полюс источника питания прибора
Тонкий черный провод: отрицательный электрод блока питания прибора также является общим заземляющим проводом
Тонкий желтый провод: Положительное измерение напряжения
Толстая красная линия: положительный полюс текущего теста, последовательно с отрицательным полюсом нагрузки
Толстый черный провод: отрицательный полюс текущего теста, подключенный к отрицательному полюсу источника питания нагрузки

Посылка входит:

1 * 3-значный прецизионный измеритель напряжения постоянного тока с двойным дисплеемШунтирующий Вольтметр + 100А 75мв FL-2 100А 75мв автомобильный модуль
