Предварительно припаянный микроконтроллер Seeeduino XIAO SAMD21 Cortex M0 + с OLED-дисплеем типа C, плата расширения Grove Shield для Arduino/IOT

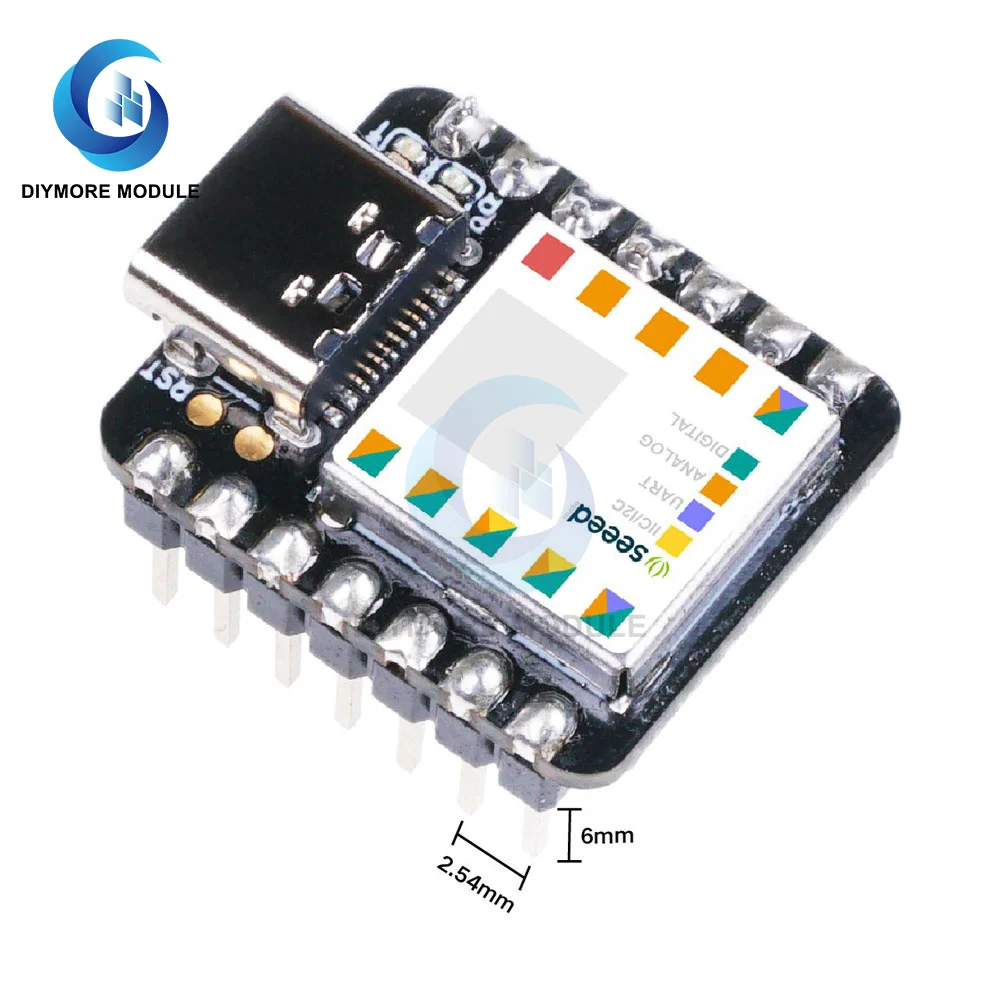

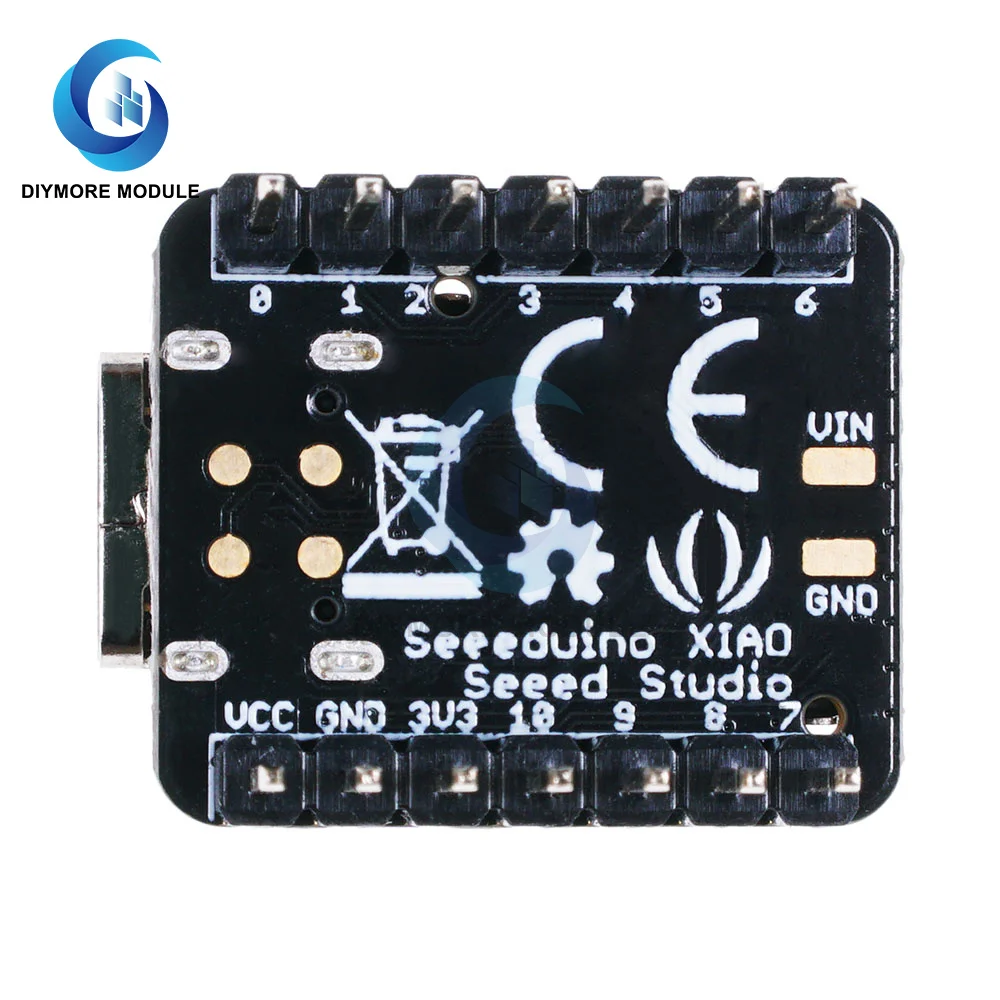

Предварительно припаянный Seeeduino XIAO

Описание
Взгляните на Seeeduino XIAO (предварительно припаянный). Какой маленький размер и милый! Является самым маленьким членом семьи Seeeduino. Seeeduino XIAO (предварительно припаянный) по-прежнему несет мощный CPU-ARM®Кортекс®-M0 +(SAMD21G18), представляющий собой маломощный микроконтроллер Arduino. С другой стороны, эта маленькая плата имеет хорошую производительность в обработке, но нуждается в меньшей мощности. На самом деле, он разработан в крошечном размере и используется для Носимых устройств Arduino и небольших проектов.

Ключевые особенности
Мощный Процессор: ARM®Кортекс®-M0 + 32 бит 48 МГц

Микроконтроллер (SAMD21G18) с флэш-памятью 256 Кб, SRAM 32 КБ

Гибкая Совместимость: совместимость с Arduino IDE

Простота в эксплуатации: макетная плата

Небольшой размер: всего лишь большой палец (20x17,5 мм) для Носимых устройств и небольших проектов.

Несколько интерфейсов разработки:
11 цифровых/аналоговых контактов,
10 ШИМ-контактов,
1 Выход ЦАП,
1 интерфейс склеивающей площадки SWD,
1 интерфейс I2C,
1 интерфейс UART,
1 интерфейс SPI.

Seeeduino XIAO (предварительно припаянный) Идеально совместим с Arduino IDE, вы можете легко разработать некоторые небольшие проекты с помощью большой и всесторонней библиотеки Arduino.

Параметры
Процессор: ARM Cortex-M0 + CPU(SAMD21G18) работает на частоте до 48 МГц

Память: 256 КБ флэш-памяти, 32 КБ SRAM

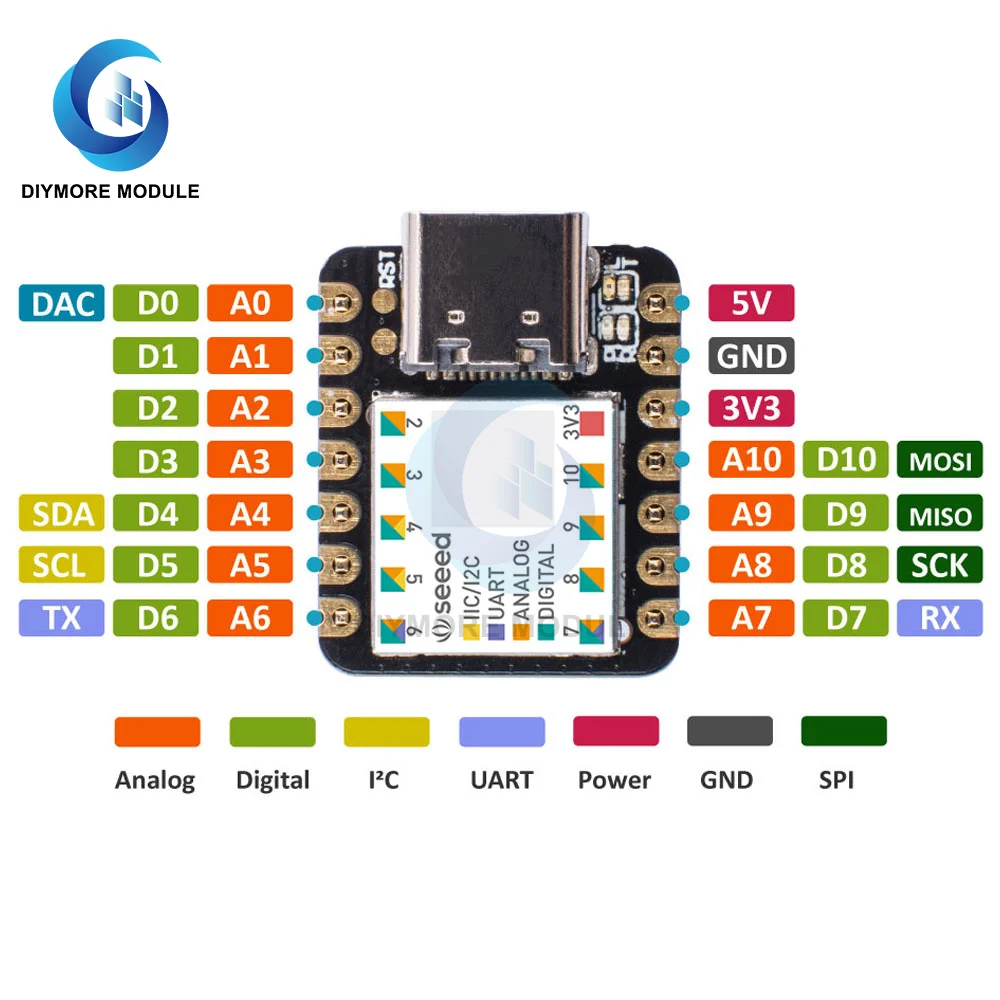

Контакты ввода-вывода: 14 контактов GPIO, 11 аналоговых контактов, 11 цифровых контактов, 1 выход DAC

Интерфейс: 1 интерфейс I2C, 1 интерфейс UART, 1 интерфейс SPI

Интерфейс питания и загрузки: интерфейс USB Type-C

Светодиодный s: 1 пользовательский светодиод, 1 силовой светодиод, два светодиодный да s для загрузки последовательного порта
Кнопка сброса: две кнопки сброса короткое подключение для сброса

Блоки питания: для блока питания аккумулятора

Совместимость программного обеспечения: совместимость с Arduino IDE

Проекционная крышка для защиты цепи

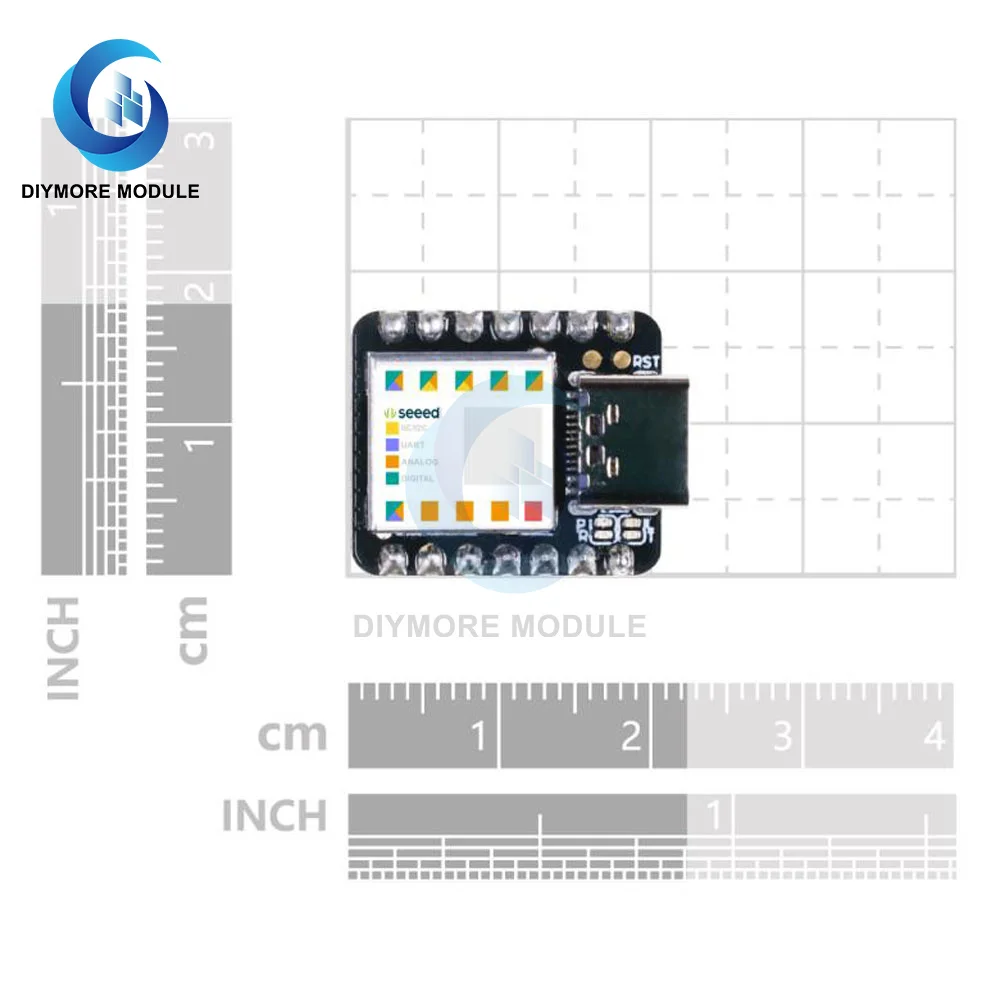

Размеры: 20x17,5x6 мм

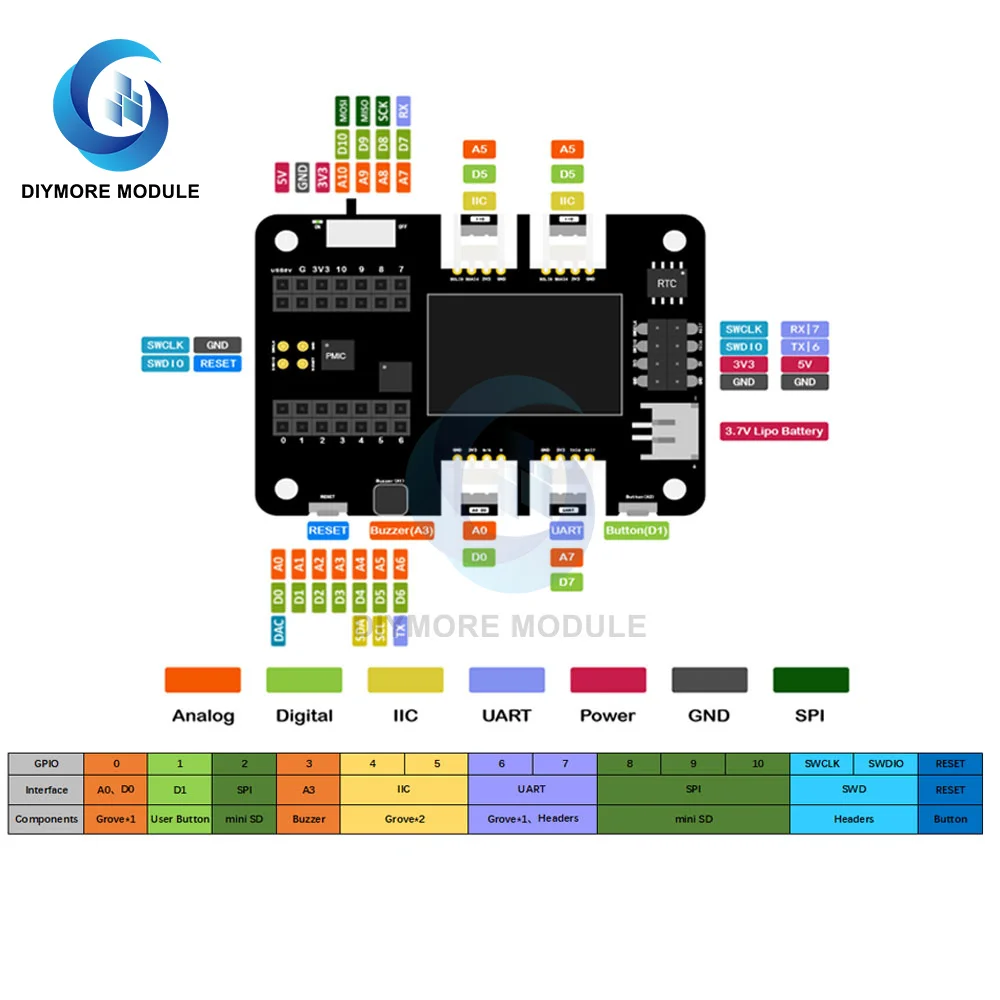

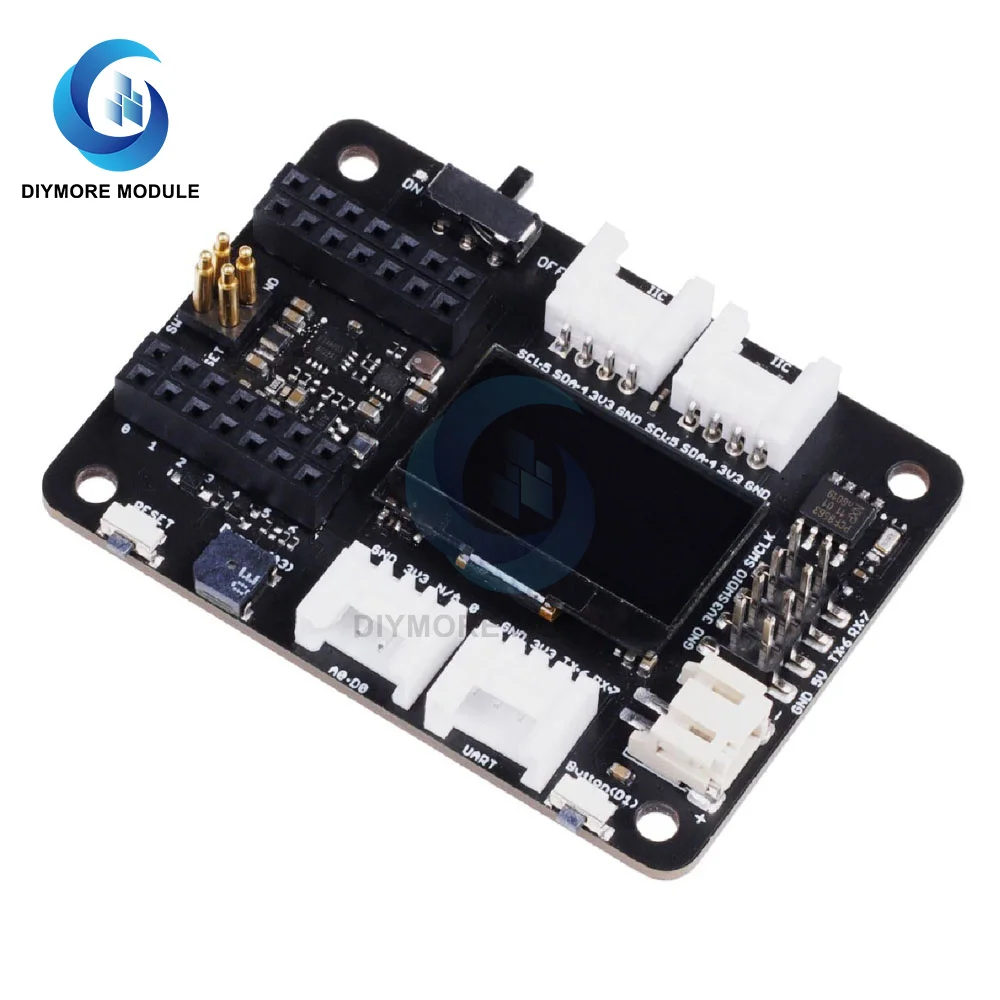

XIAO Плата расширения

Примечание:
Seeeduino XIAO и батарея не входит в комплект данного товара

Параметры
Изделие: деталь
Питание: литиевая батарея 5 В/3,7 в
Чип RTC: PCF8563T/5
Аккумулятор RTC: CR1220
Расширяемая память: мини-SD-карта
Экран: 0,96 OLED дисплей
Другое внешнее оборудование: Пассивный зуммер, пользовательская кнопка, 5Vservo разъем
Ток зарядки: Макс: 460 мА
Интерфейс Grove: Grove I2C * 2, Grove UART * 1, A0/D0 Grove * 1

Описание:
Мощная функциональная Расширительная плата для Seeeduino XIAO всего в половину размера Raspberry Pi 4. Она позволяет легко и быстро создавать прототип и проектировать. С его богатыми периферийными устройствами, включая OLED, RTC, расширяемую память, Пассивный зуммер, кнопка сброса/пользователя, серворазъем 5 В, несколько интерфейсов данных... Вы можете изучить бесконечные возможности Seeeduino XIAO. Схема python также хорошо поддерживается этой платой.

Особенности
Быстрое прототипирование:
Простая отладка и сброс с помощью кнопки сброса и SWD-контакта выводятся на Штекерный разъем. 0,96 "OLED позволяет отображать визуальные данные без последовательного монитора ПК.

Богатые периферийные устройства:
OLED-дисплей, RTC, расширяемое пространство памяти, Пассивный зуммер, пользовательская кнопка, встроенный чип управления батареей... Одна доска на руке, чтобы исследовать бесконечные возможности Seeeduino XIAO.

Пайка не требуется:
Все контакты выведены наружу. Удобный режим plug and play Grove поддержка разъемов, несколько протоколов данных, включая IIC, Uart, аналоговый/цифровой.

Поддерживаемая схема Python:
Хорошо поддерживает схему python. Мини-слот для SD-карты позволяет расширить пространство памяти, что позволяет выделять больше библиотек, необходимых в прототипировании и проектировании.

Размер мини:
Компактный и элегантный, всего два размера Raspberry Pi 4, идеально подходит для крошечных и носимых проектов.

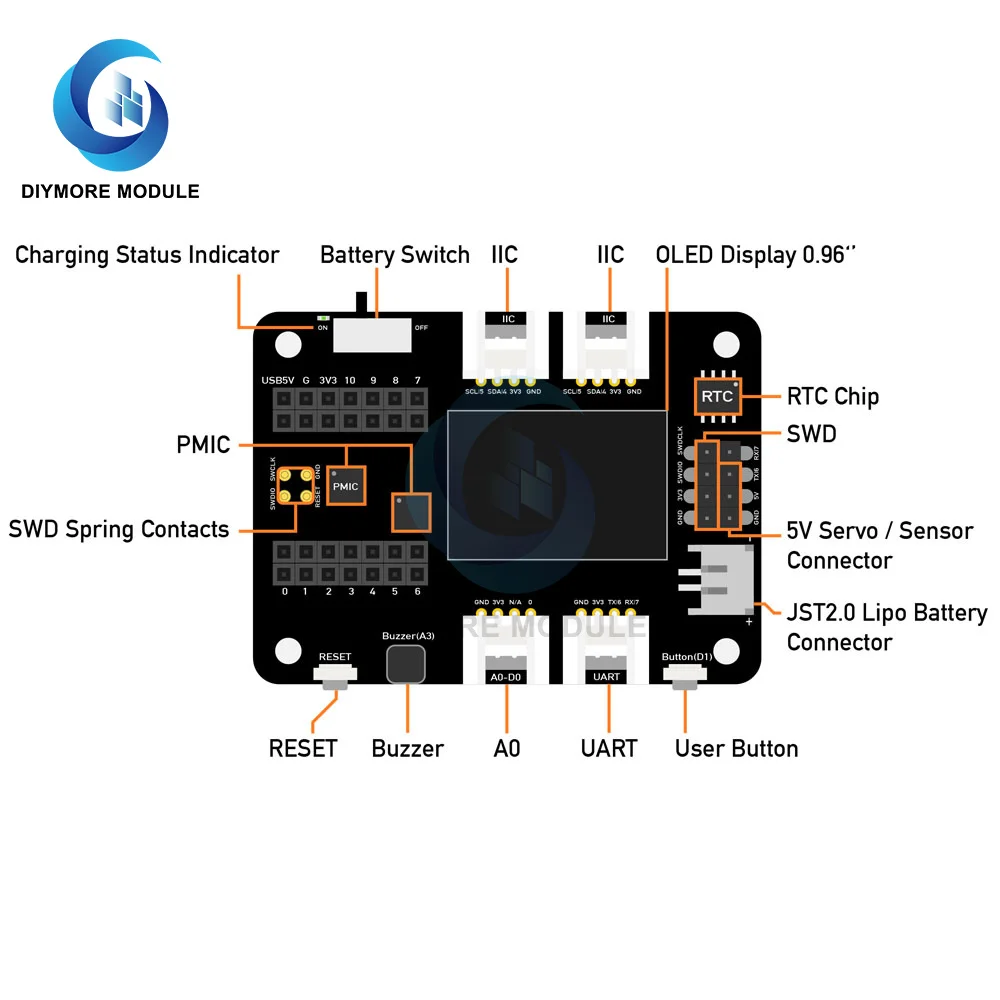

Богатые периферийные устройства на плате, в том числе:
OLED-дисплей: отображение визуальных данных без подключения к ПК, что позволяет более эффективно отлаживать и создавать приложения, такие как сенсорный концентратор, система мониторинга данных. И т. д.

Кнопка сброса:
Больше никаких перемычек и короткого замыкания, легкий сброс всего одним нажатием.

Отладка SWD:
Штыревой разъем SWD выводится как штыревой разъем, что значительно облегчает подключение отладчика и загрузку прошивки.

Высокоточный RTC:
Высокоточные Часы в реальном времени с резервной батареей позволяют поддерживать точное время при отключении основного питания.

Расширяемая память:
С мини-слотом для SD-карты на задней панели, больше не беспокойтесь о ограничении памяти при добавлении библиотек и использовании цепи python.

Кнопка пользователя:
Помимо кнопки сброса, также предусмотрена другая кнопка, Определяемая пользователем.

Пассивный зуммер:
Тот же пассивный зуммер на Wio терминале, с помощью которого вы можете изменить частоту PMW, чтобы наградить другой звуковой сигнал, чтобы получить "звуковой сигнал".

Соединители Grove:
Универсальные протоколы передачи данных (grove IIC2, Grove UART1, A0/D0 Grove * 1), все контакты со светодиодным выходом, технология plug and play Grove поддержка разъемов

Зарядка Lipo аккумулятора:
JST2.0mm стандартный разъем lipo батареи и система управления батареей, поддерживает как USB, так и lipo источник питания батареи, а также легкую подзарядку встроенного аккумулятора.

Серворазъем 5 в:
Выход 5 в со светодиодом на Штекерный разъем для подключения сервопривода и датчика 5 В.

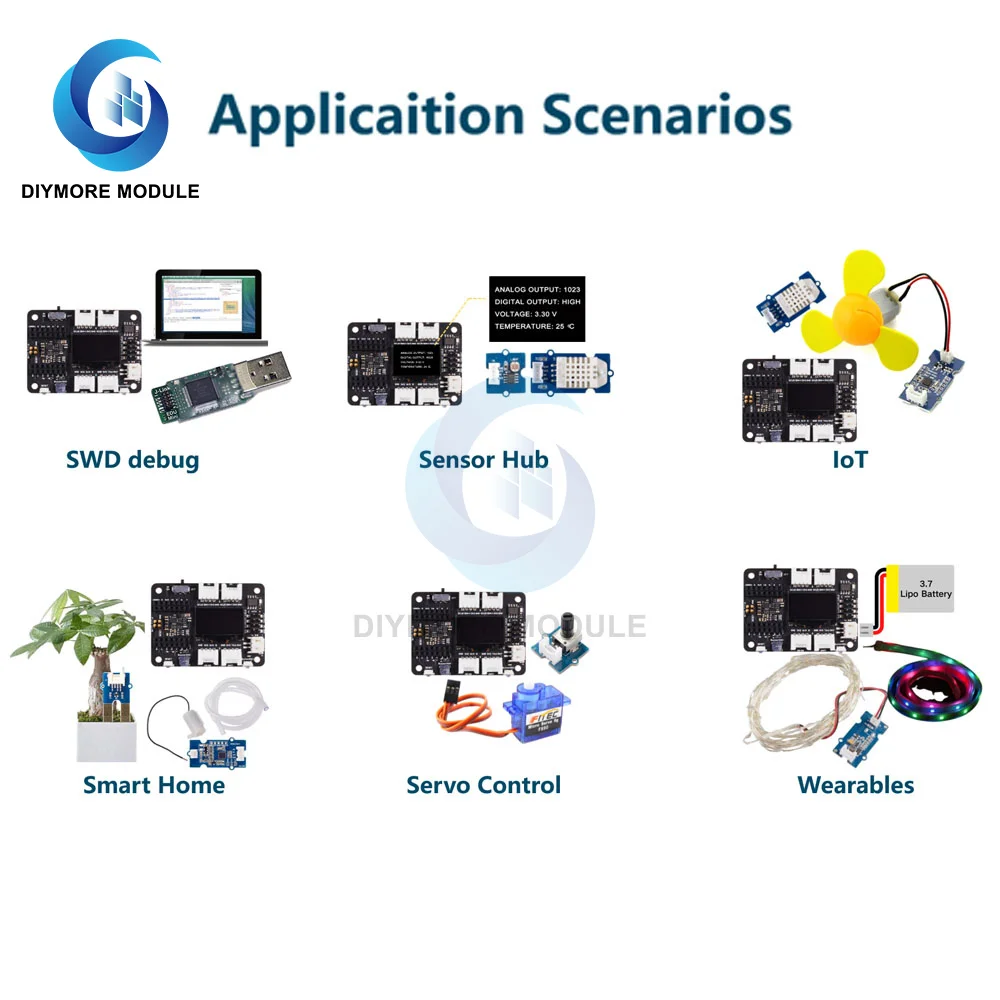

Применение:
Отладка SWD
Быстрое прототипирование
Отображение данных
Проект мини-размера

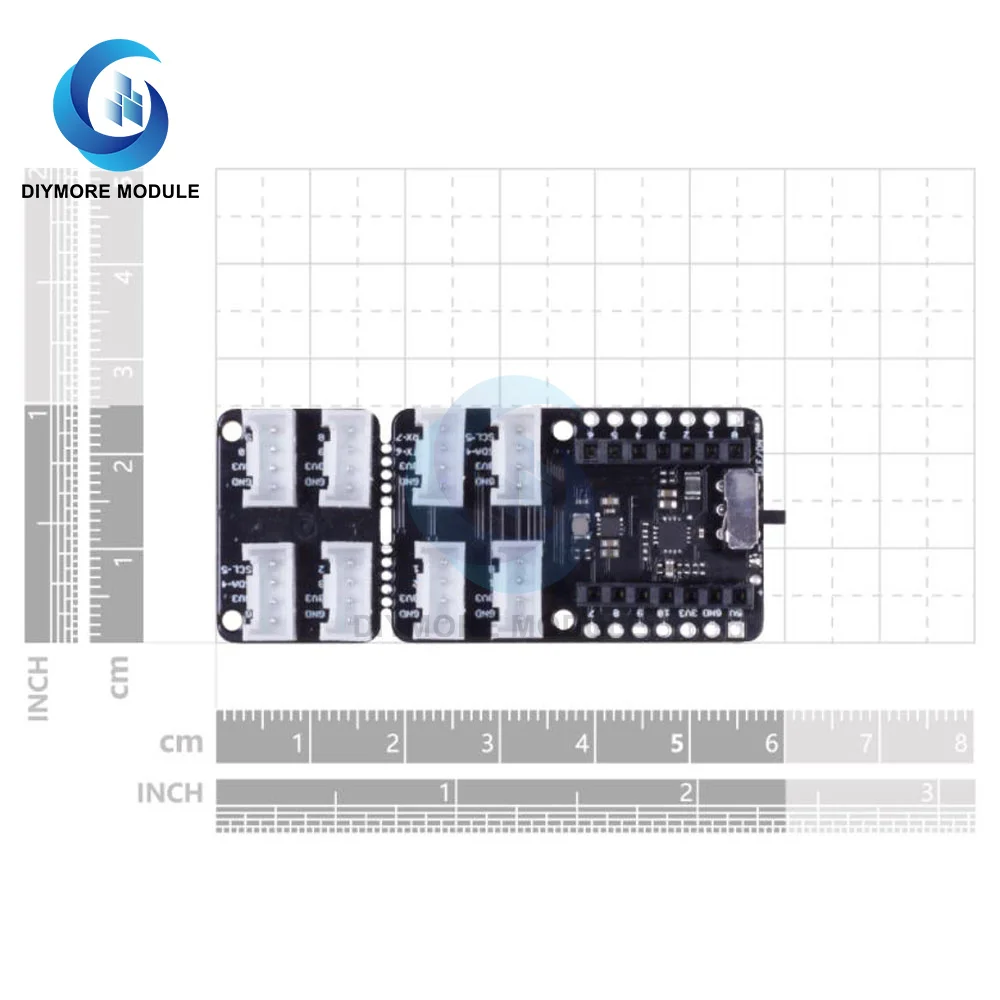

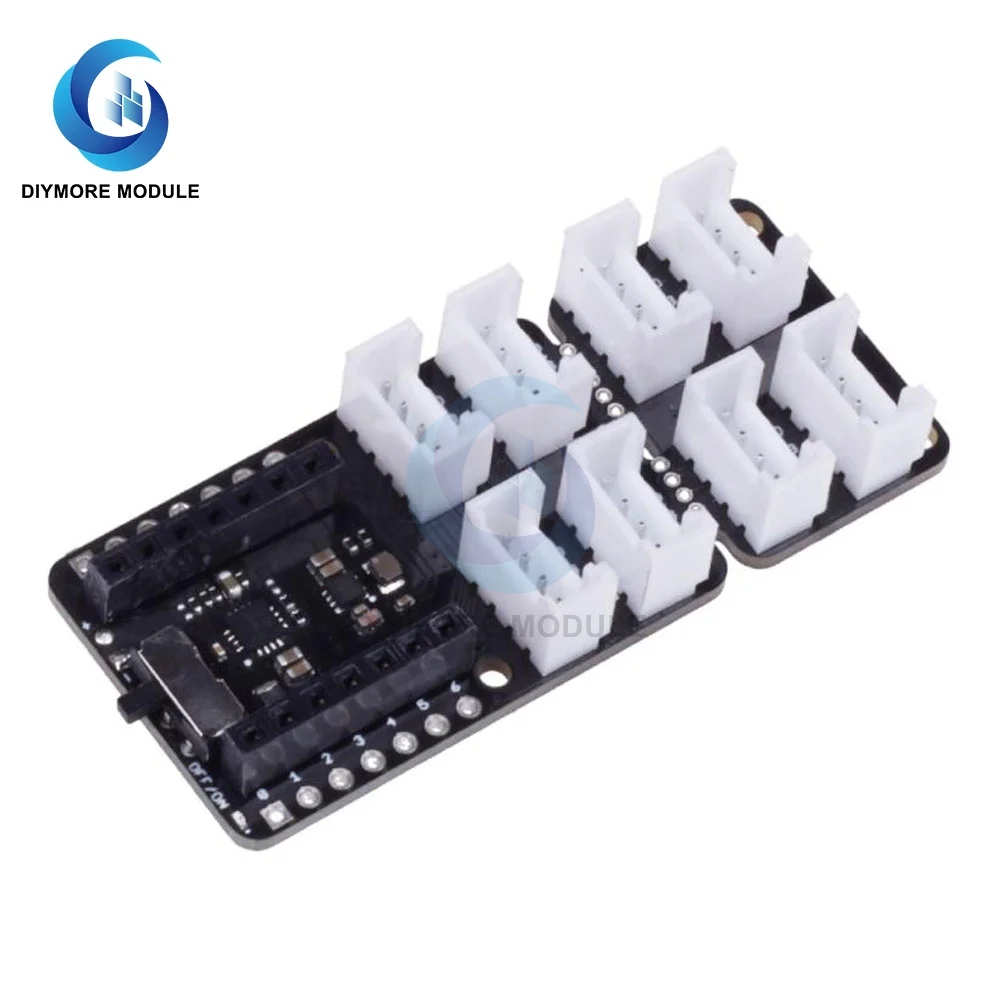

Гровой щит для Seeeduino XIAO

Параметры
Параметры: значения
Питание: литиевая батарея 5 В/3,7 в
Грузоподъемность: 800 мА
Ток зарядки: 400 мА (макс.)
Рабочая температура: от-40 °C до 85 °C
Температура хранения: от-55 °C до 150 °C
Интерфейс Grove: Grove * 8 (IIC * 2 / UART * 1)

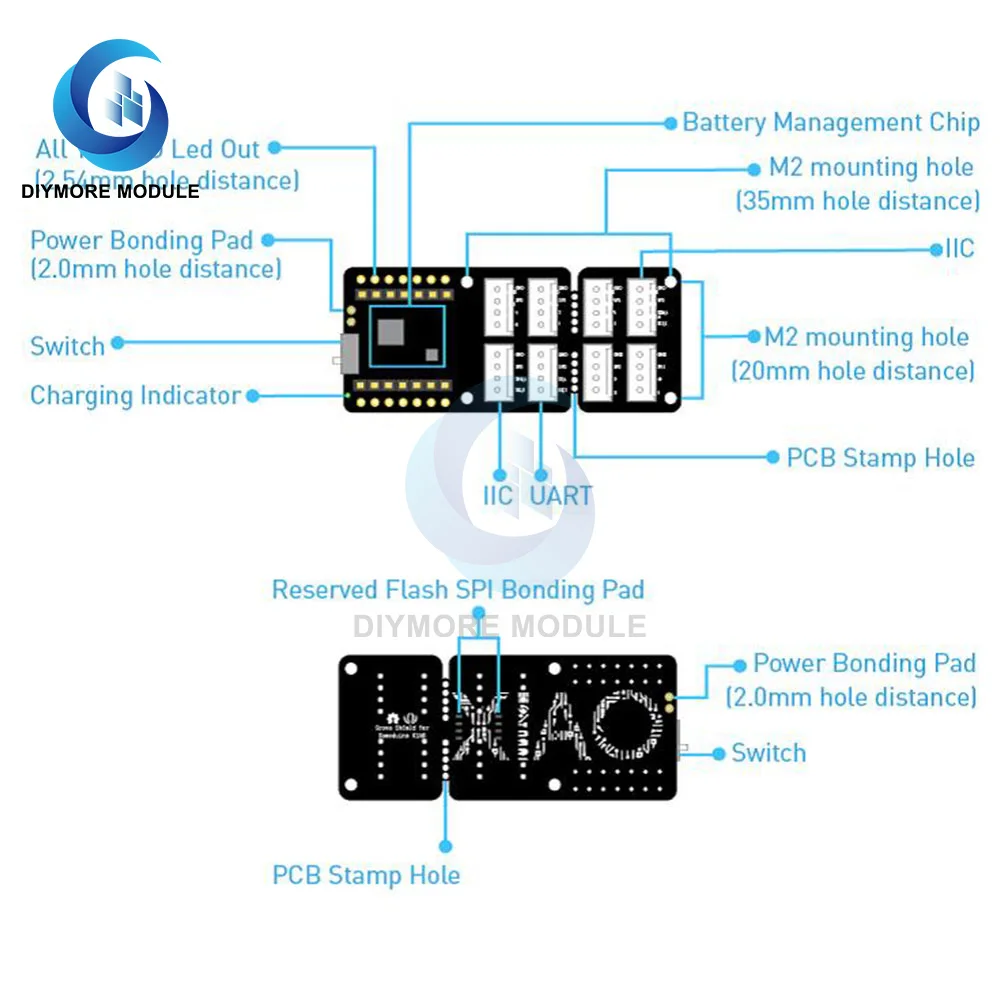

Особенности
Встроенный литиевый аккумулятор с функцией зарядки и управления

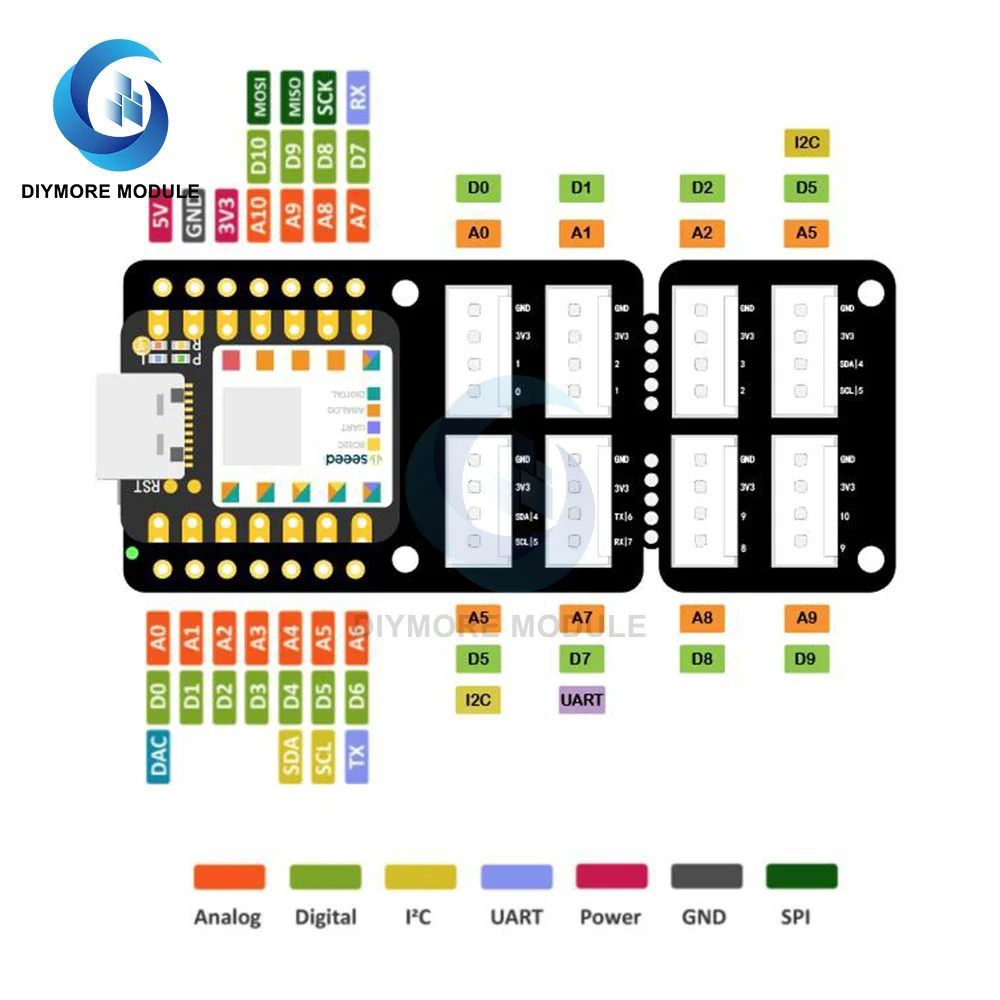

Соединители Grove (Grove IIC * 2, Grove UART * 1), все светодиоды 14 GPIO
Компактная и ломаемая конструкция
SPI-площадка для склеивания вспышки защищена
Бортовой выключатель питания Светильник индикатор состояния зарядки

Описание
Это плата расширения роща с технологией plug and play для Seeeduino XIAO. Этот щиток помогает избавиться от перемычек проводов и паяльных работ, вытаскивая штифты Seeeduino XIAO и расширяясь до 8 гровых коннекторов, в том числе два гровых IIC и один UART. Он служит мостом для системы Seeeduino XIAO и Seeed's Grove, которая обеспечивает более 300 различных модулей Grove, включая датчик, привод, связь, дисплей и т. д. Больше никаких перемычек и паяльных работ, вы можете легко и быстро создавать больше проектов с Seeeduino XIAO.

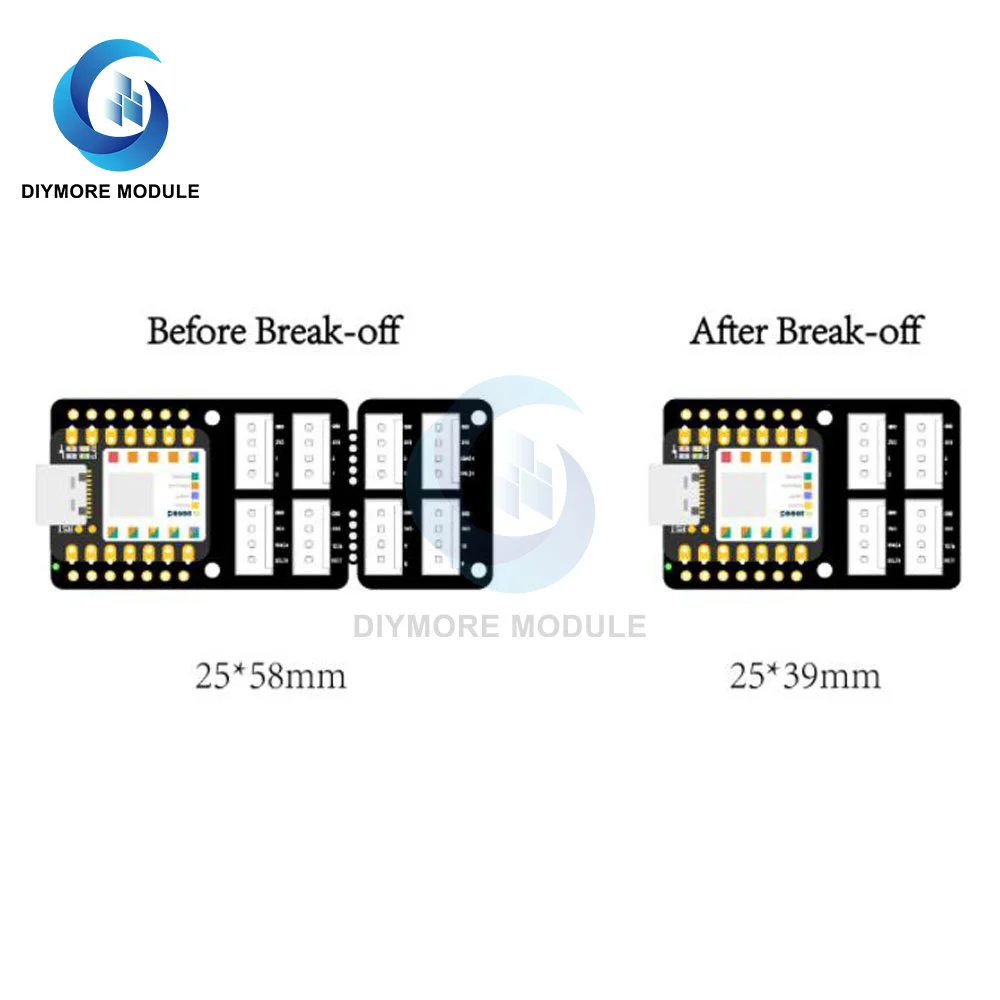

Благодаря встроенному чипу управления аккумулятором и соединительной площадке аккумулятора вы можете легко заряжать вашу Seeeduino XIAO литиевой батареей 3,7 в и подзаряжать ее, делая ваши проекты, особенно износостойкие, более гибкий и портативный. Вы даже можете пробить доску через встроенный штамп печатной платы в соответствии с вашими фактическими потребностями в проекте (размер всего 25*39 мм после отрыва), что делает ее меньше, чем меньше.

В качестве удлинителя, щит Grove Shield для Seeeduino XIAO также вытягивает все 14 пинатов от Seeeduino XIAO, а встроенный выключатель питания и светильник катор состояния зарядки делают его более удобным для пользователя. Экран даже оставляет за собой склеивающую площадку SPI-Flash для продвинутого разработчика, которому, возможно, потребуется добавить флэш в Seeeduino XIAO, чтобы расширить пространство памяти, предоставляя Seeeduino XIAO больше возможностей.

Применение:
Износостойкие устройства
Быстрое прототипирование
Тестирование модулей Grove
Проекты требуют небольшого размера

Список деталей
1 x щит Grove для Seeeduino XIAO
1 x 7-контактный Штекерный разъем
