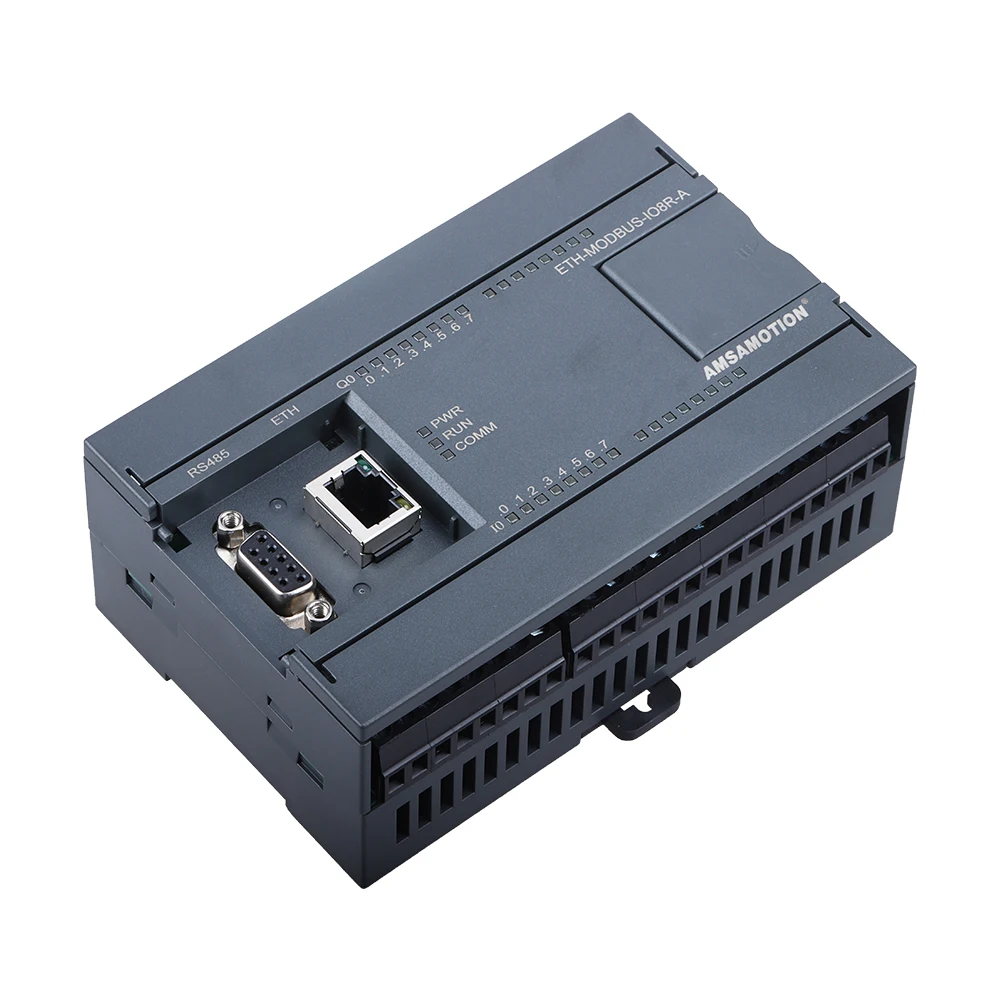

ETH-MODBUS-IO8R-A Ethernet PLC модуль MODBUS TCP RTU RS485 преобразователь цифровой 8I/O аналоговый 6I

ETH-MODBUS-IO8R-A Ethernet PLC модуль MODBUS TCP RTU RS485 преобразователь цифровой 8I/O аналоговый 6I

Введение

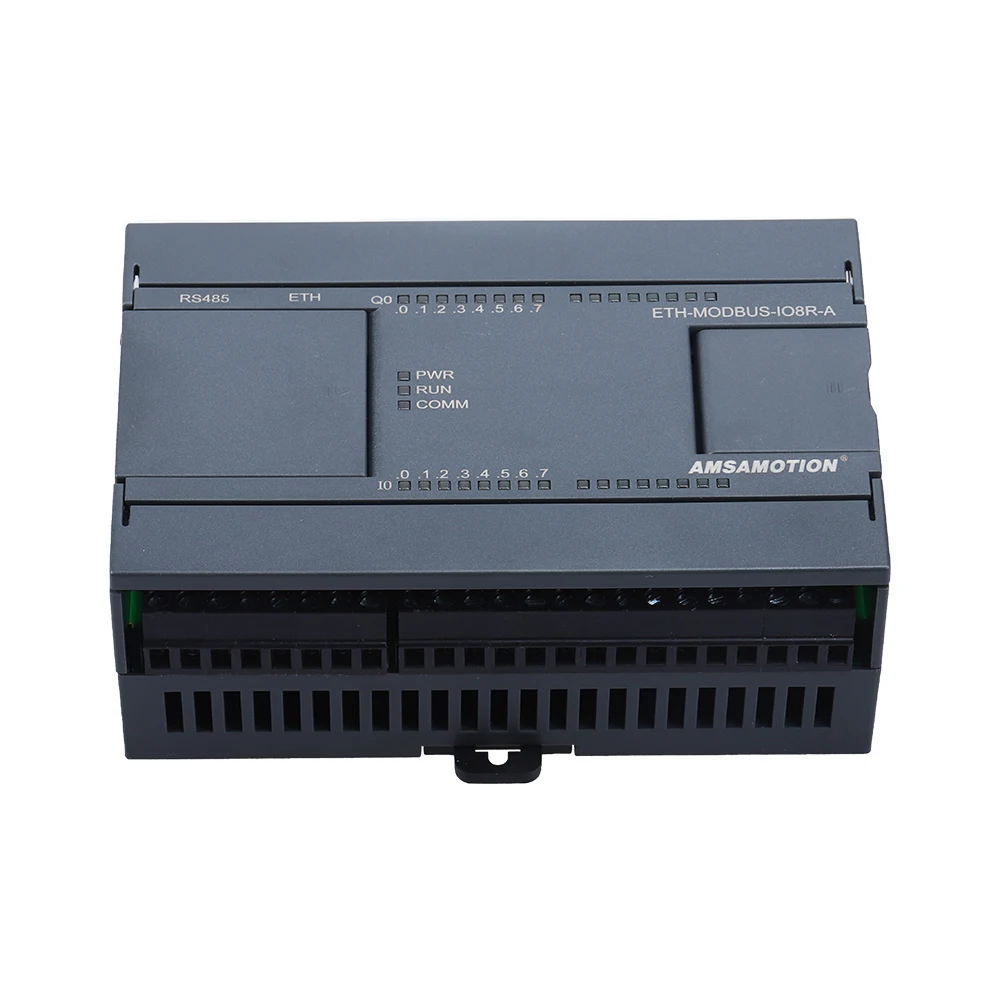

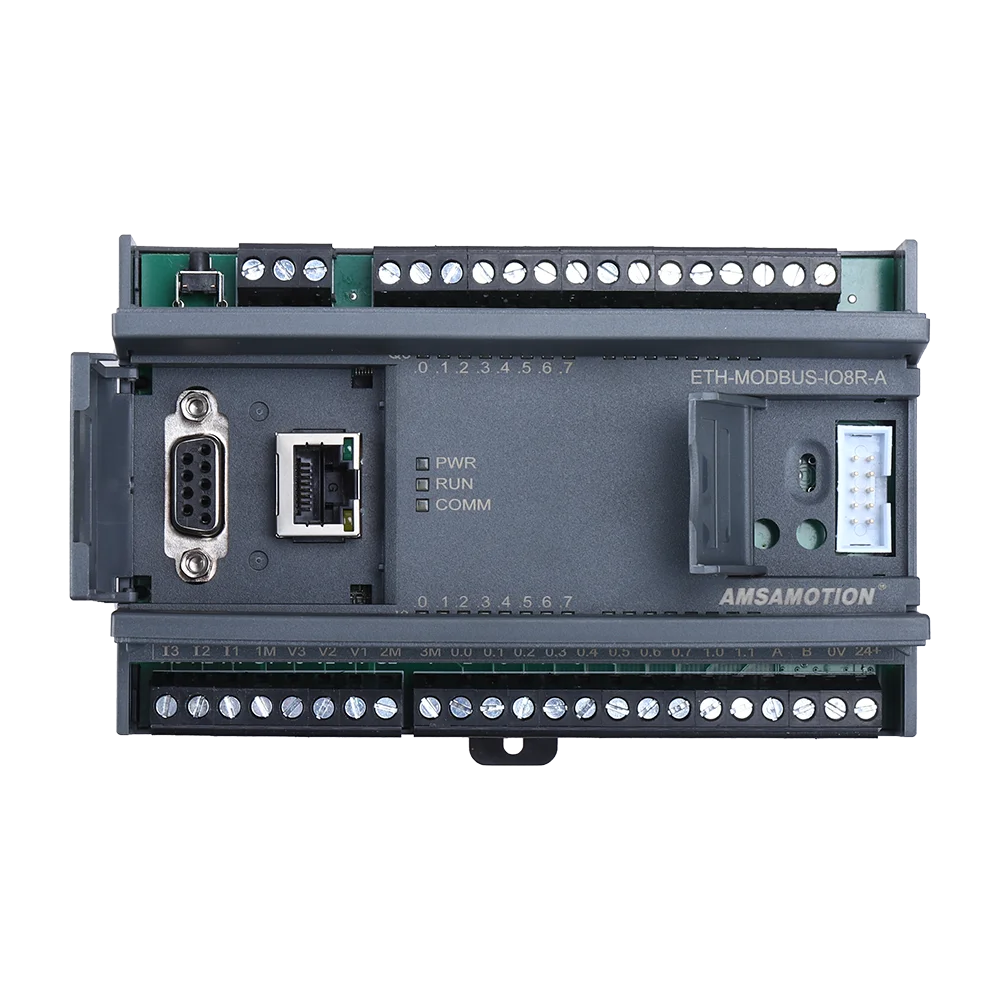

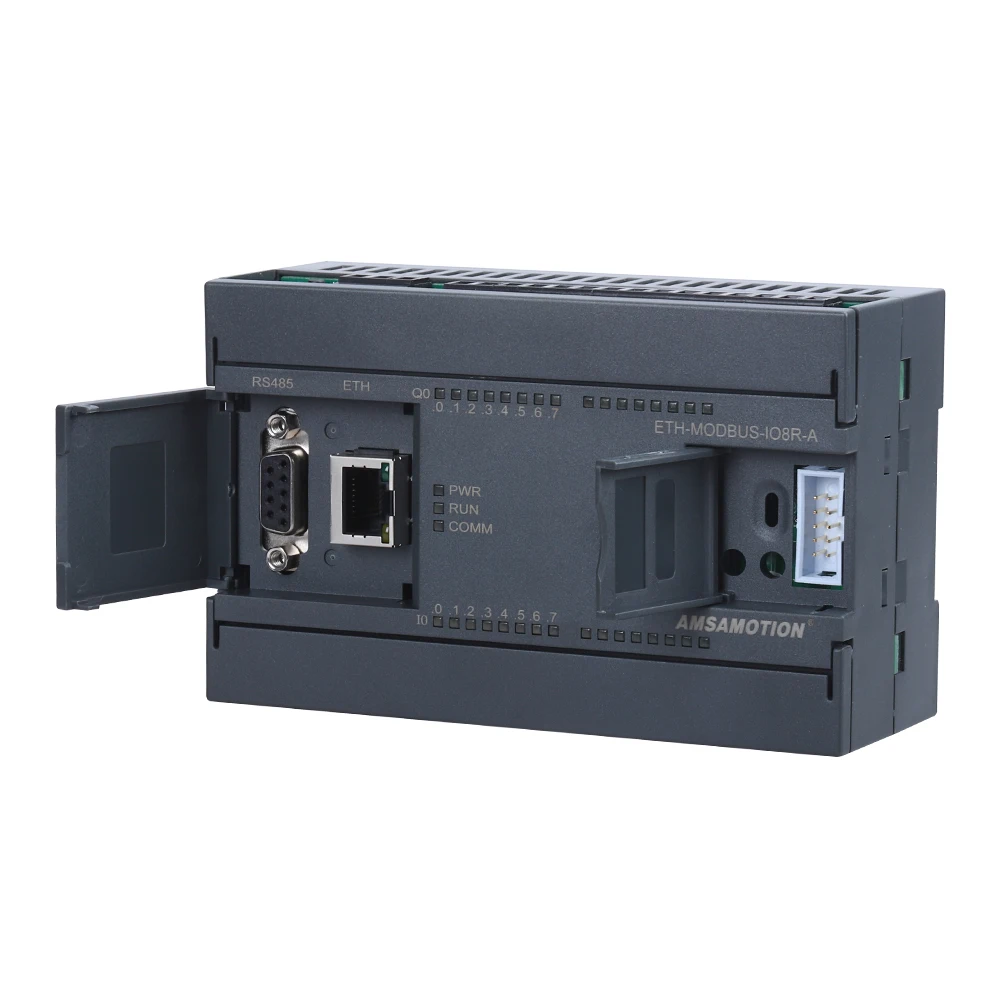

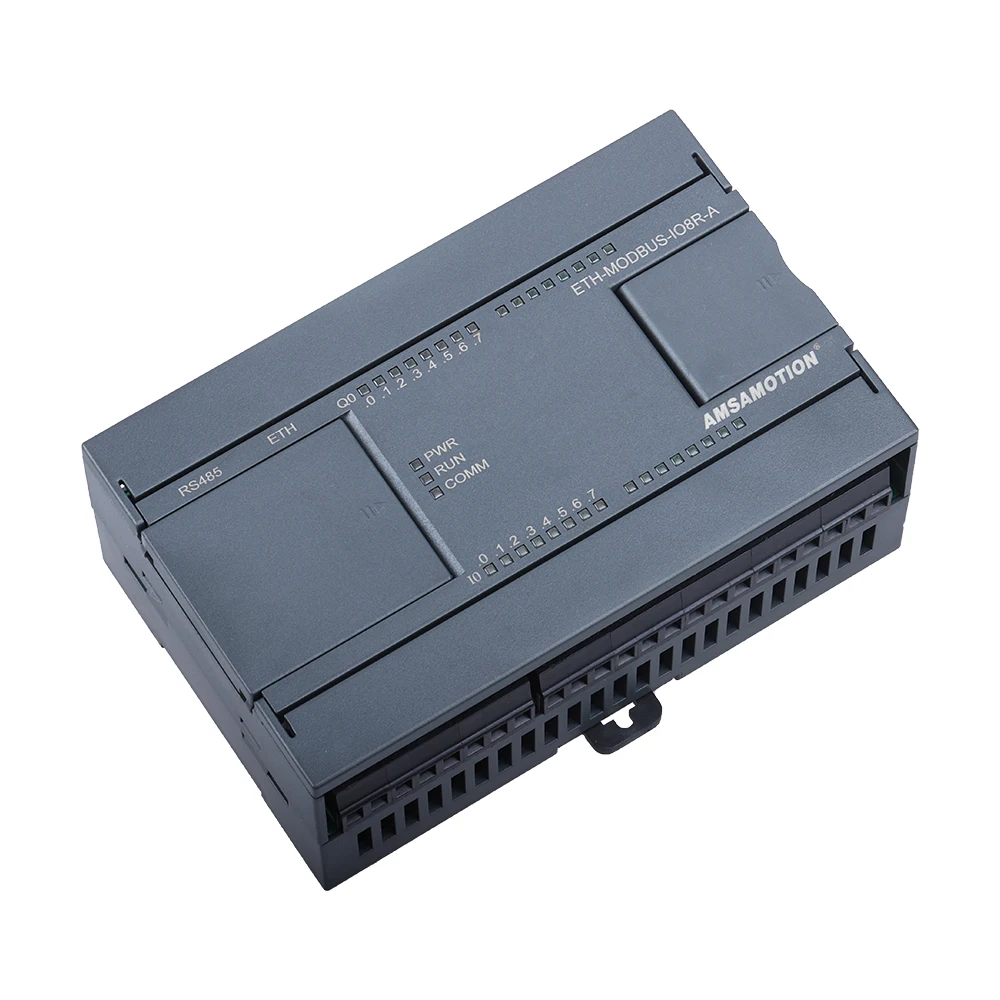

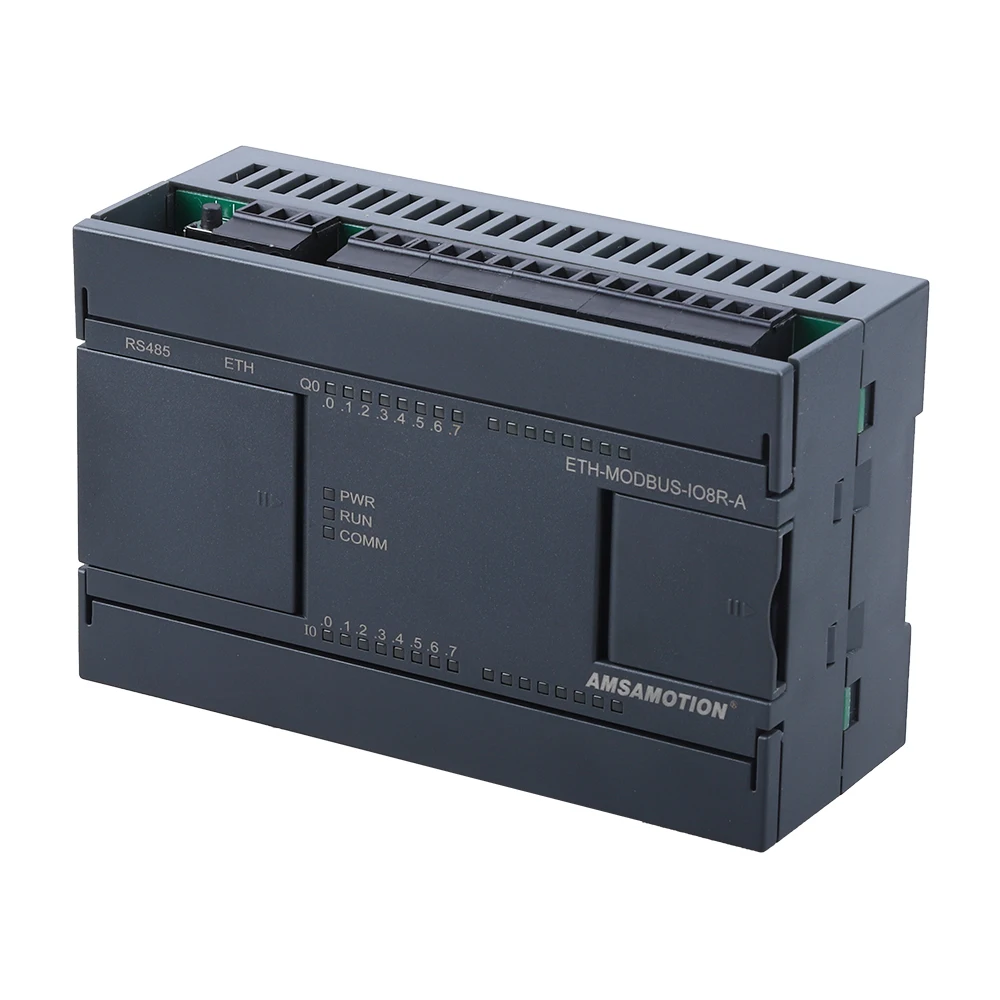

Module ETH-MODBUS-IO8R-это многофункциональный последовательный сервер

Built Встроенный переключатель контроля количества, аналоговый канал сбора количества

RJ45 интерфейс RJ45, в MODBUS RTU функции последовательной связи, увеличение преобразования MODBUS TCP протокол связи с сетевым портом оборудования

➤Вы также можете использовать двустороннюю прозрачную передачу между последовательным портом RS485 и Ethernet, так что оборудование с интерфейсом RS485 имеет возможность подключения к сети TCP/IP

➤Есть 2 независимых последовательных порта RS485, который расширяет 1 физическую связь

Diподдержка набора номера, чтобы установить скорость передачи данных последовательного порта, номер станции, «Шесть в одном» MODBUS RTU slave station и т. д.

Это экономически стабильный и мощный продукт

Особенности

8 8 фотоэлектрических изоляции цифровой вход, 8 реле цифровой выход (соответствующий Индикатору состояния количества)

➤ 6 каналов 12-разрядный аналого вход переменного тока, 1 канал 12-разрядный аналоговым выходом

➤ 2 way 485 интерфейс, 1 способ DB9 Женский, 1 способ терминала, самостоятельного использования

➤ 1 RJ45 Тип Сетевой порт, 10/100 Мбит/с Ethernet связь

➤ С переключателем циферблата скорости передачи данных и номером станции, удобно устанавливать параметры модуля

Support Поддержка протоколов MODBUS TCP, MODBUS RTU и TCP и поддержка 4 соединений MODBUS TCP одновременно

System система имеет встроенный MODBUS TCP в MODBUS RTU, MODBUS RTU в MODBUS TCP; Он может использоваться как сетевой сервер MODBUS TCP или клиент

Support Поддержка преобразования до 6 рабочих станций MODBUS RTU и этот модуль к 1 модульному TCP серверу управления с соответствующими точками конфигурации

Dedicated выделенный хост-компьютер может установить параметры модуля для постоянного хранения

Параметр

✔Входной интерфейс (DI)

✔Входные точки: 16 каналов

✔Тип входного сигнала: переключатель контактного сигнала или сигнал уровня

✔Допустимый диапазон входного сигнала: 18 ~ 28 В постоянного тока

✔Схема изоляции: изоляция оптопары

Выходной интерфейс (DO)

✔Выходная точка: 16 каналов

✔Тип выхода: релейный выход, нормально открытый контакт

✔Контактная мощность: 30VDC/5A 250VAC/5

✔Схема изоляции: Механическая изоляция

COM1 (Параметры связи RS485)

✔Тип интерфейса: RS485, клеммный блок

✔Скорость передачи данных: 4800 ~ 115200 (настраивается)

✔Связь Формат: по умолчанию 8-bit data, 1 бит стоп, нетчетности (настраивается)

✔Режим связи

✔1) MODBUS TCP to MODBUS RTU

✔2) MODBUS RTU:

✔Для номера станции этого модуля функция доступна с помощью главной станции MODBUS RTU для этого модуля

✔Для других номеров станций функция MODBUS RTU (master station) для MODBUS TCP (сервер)

✔3) Прозрачная передача TCP

✔Диапазон адресов: 1 ~ 254

✔Расстояние передачи: 1200 метров

COM2 (Параметры связи RS485)

✔Интерфейс Тип: RS485, DB9 (жен.): 3-покрытый вязальной проволокой (+), 8-покрытый вязальной проволокой (B); 5-покрытый вязальной проволокой (Заземление)

✔Скорость передачи данных: 4800 ~ 115200 (9600 при выходе из фабрики, настройка переключателя скорости передачи данных)

✔Связь Формат: по умолчанию 8-bit data, 1 бит стоп, нетчетности (настраивается)

Режим связи

✔1) MODBUS TCP to MODBUS RTU

✔2) RTU MODBUS: только для номера станции этого модуля, функция этого модуля доступна на главной станции MODBUS RTU

✔3) Прозрачная передача TCP

✔4) MODBUS RTU master station

✔Диапазон адресов: 1 ~ 254

✔Расстояние передачи: 1200 метров

Параметры сетевой связи

✔Форма интерфейса: RJ45

✔Тип сети: LAN

✔IP адрес: 192.168.1.12 (настраиваемый)

✔Протокол связи: MODBUS TCP, TCP/IP

✔Скорость передачи данных: 10/100 Мбит/с; Дуплексный режим; Адаптивная

Параметры мощности

✔Рабочее напряжение: 18 В ~ 35 В постоянного тока; С защитой от обратного соединения

✔Потребляемая мощность: 2 Вт ~ 4 Вт
