BH5HDE QRP портативная маленькая петля антенна инструкции

Добро пожаловать на использование портативной маленькой петли BH5HDE QRP. Этот продукт может легко и быстро настроить коротковолновую приемопередаточную антенну, позволяя вам наслаждаться радостью многополосного приема и общения в помещении, на окнах, балконах и на открытом воздухе.

Параметры продукта

Частотный диапазон: 7 МГц-30 МГц 144 МГц-148 МГц 430-440 МГц (УВЧ-диапазон может резонировать только тогда, когда Антенна Воздушная, и подключение фидера не допускается) авиационный диапазон, fm-радио также может обеспечить отличную способность приема. Выдерживаемая мощность: 5 Вт

Аксессуары продукта:

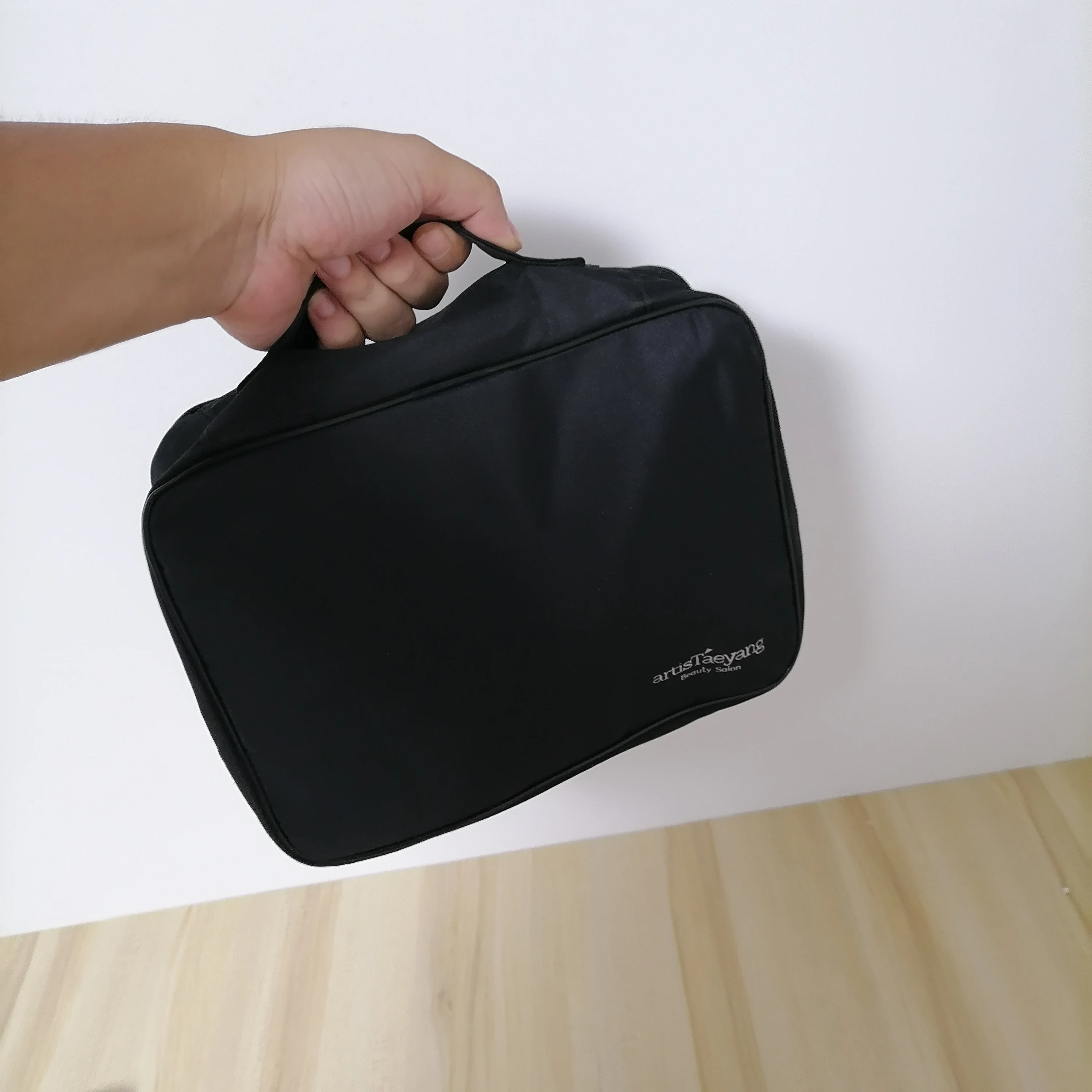

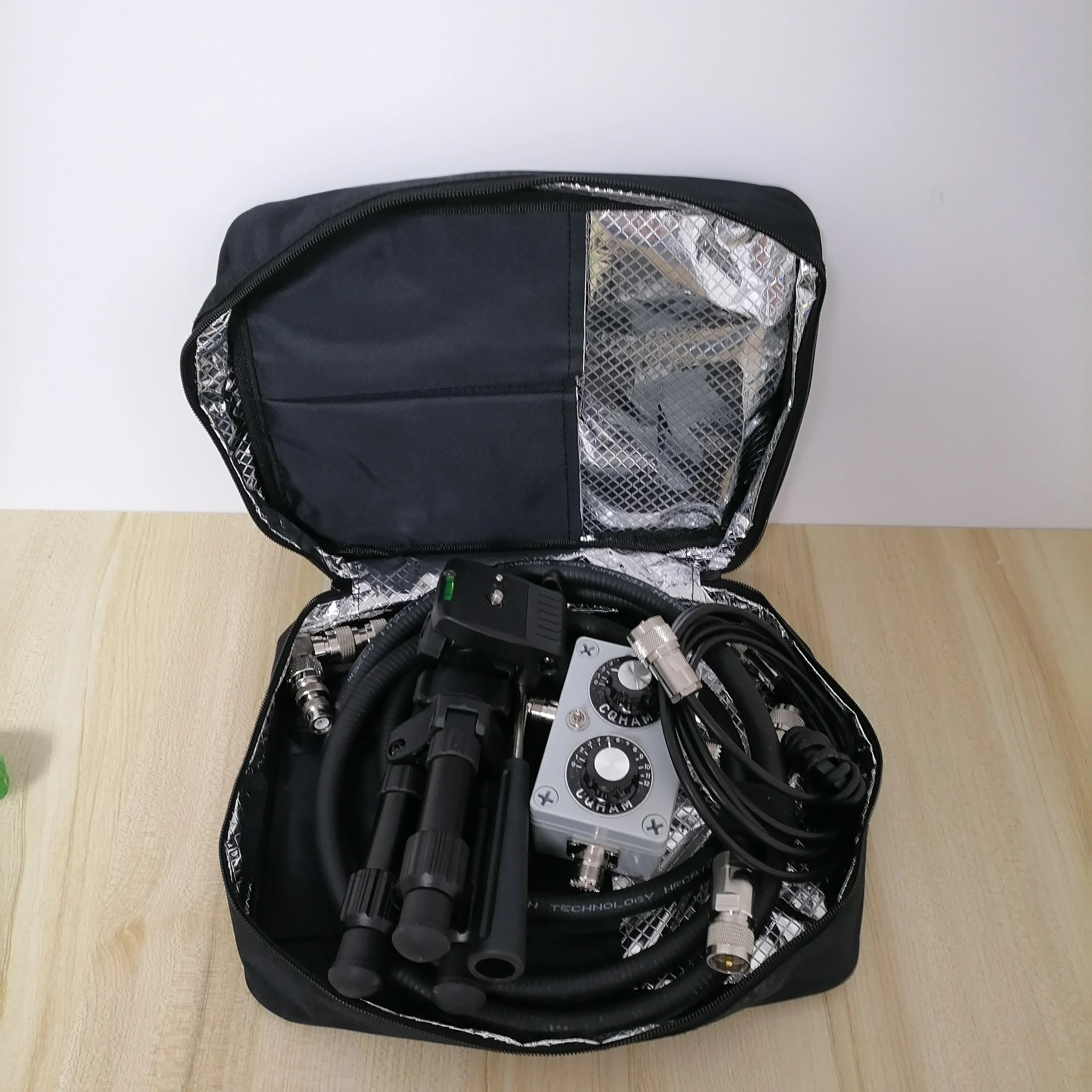

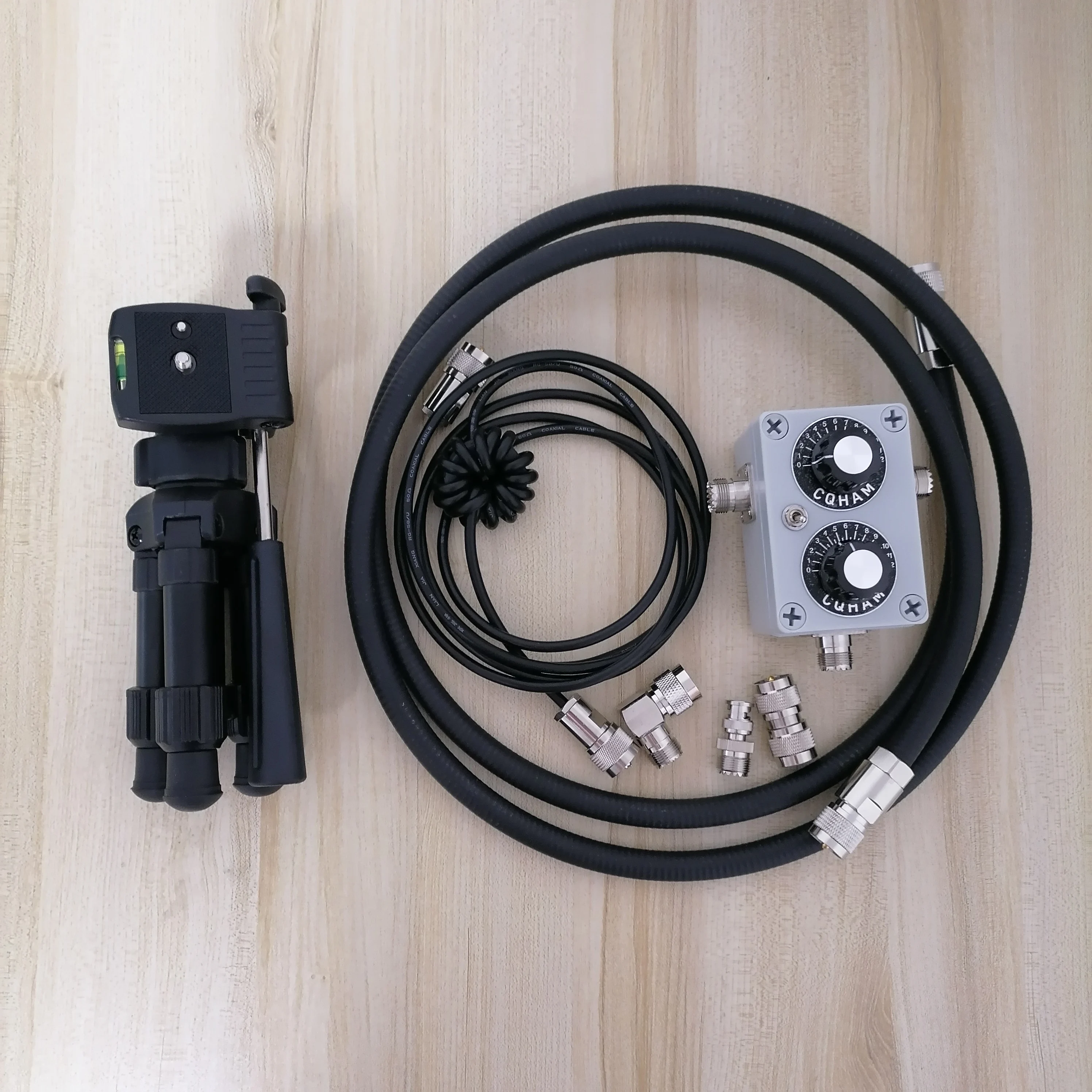

Тюнер x1, кольцевой Корпус x1, сумка x1, фидер x1, адаптер под прямым углом x1, двойной штекер x1, гнездо M для BNC папа X1, штатив x1

Установка:

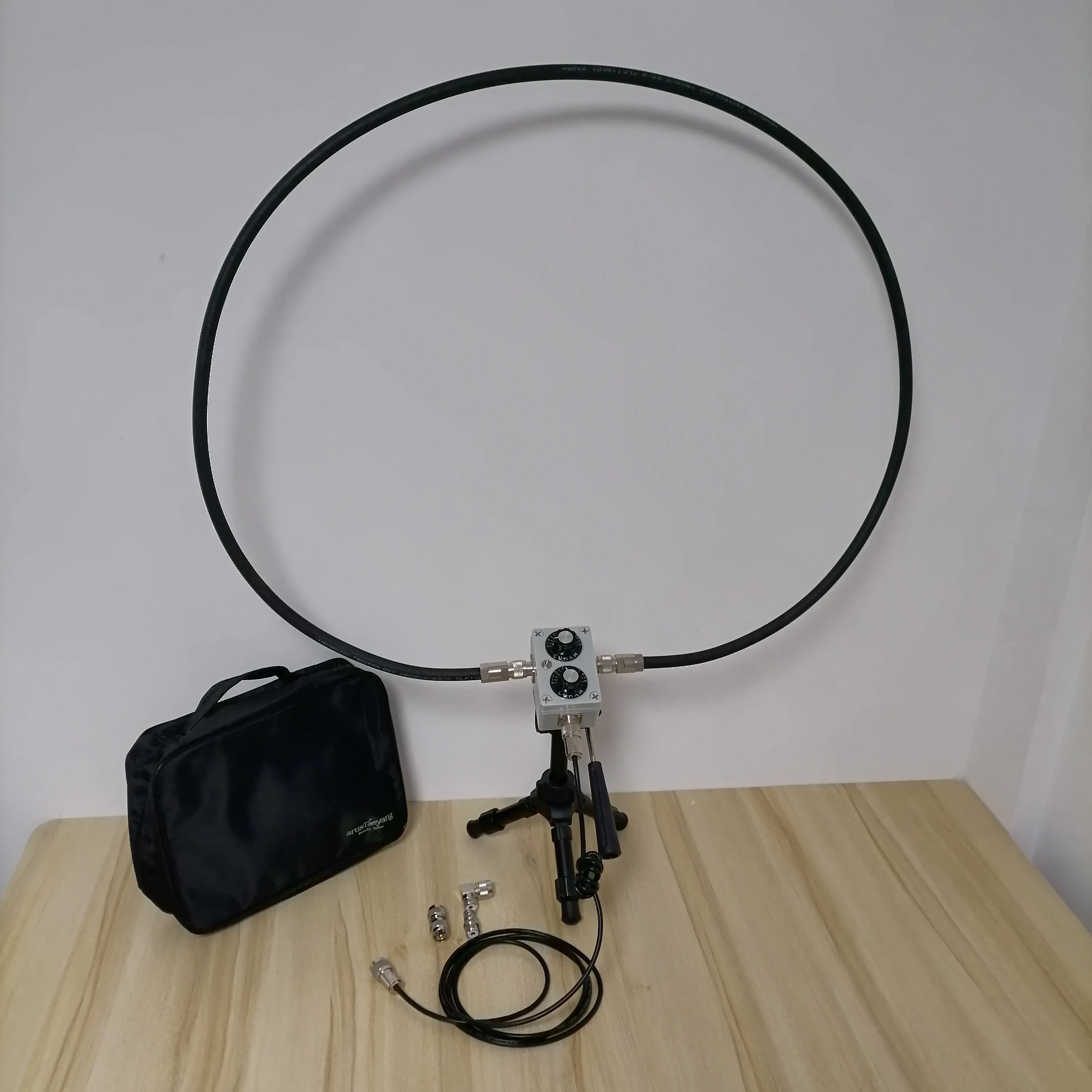

Используйте прямоугольный адаптер и двойную стыковку для подключения антенны к сиденью m на задней части радиоприемника и установите его вертикально или подключите корпус кольца к соединительному сидению с обеих сторон контроллер и плотно прикрутите его, Затем установите штатив на место крепления на задней части тюнера, откройте штатив, плотно поместите корпус антенны на штатив, И, наконец, подключите Фидер (фидер прикреплен с дросселем, и один конец дросселя находится рядом с маленькой петлевой антенной).

Использование:

Теперь, когда маленькая петельная антенна была подключена к вашему радио, теперь вы можете выполнять операции настройки. Сначала введите функцию панели тюнера, левый переключатель-переключатель выбора диапазона (вверх: 7 МГц, вниз: 14-30 МГц). Основная ручка управления, верхняя ручка-это регулятор настройки частоты, значение настройки частоты не изменяется из-за изменений окружающей среды; Нижняя ручка-это соответствующая ручка сопротивления, значение соответствия сопротивления изменится из-за изменений окружающей среды. (Диапазон настройки двух ручек составляет 180 градусов, а значение панели-0-60). Когда вы начинаете использовать радиостанцию, выберите желаемую частоту, а затем установите переключатель диапазона в нужное положение ремешка, затем отрегулируйте значение соответствия сопротивления нижней ручки до 30, затем Настройте верхнюю ручку. В это время обратите внимание на радиошум. Чем больше резонанса, тем громче радио шум пола (антенна резонансный пол шум почти не слышен в окружающей среде с чрезвычайно низким уровнем шума пола в дикой природе, И рекомендуется, чтобы радиостанция излучала и наблюдала стоящие волны). В это время дайте радиостанции передавать (cw, fm, am Режим все), обратите внимание, чтобы наблюдать за стоящим волновым индикатором и точно настроить регулятор настройки частоты во время передачи. Поскольку портативная версия ручки не имеет функции замедления, метод тонкой настройки должен быть более деликатным, а чем меньше угол вращения, тем лучше. На данный момент, вы можете наблюдать существенного изменения в стоячей волны, но коэффициента стоячей волны, как правило, не более чем на 1,5. В это время вам нужно отрегулировать сопротивление, соответствующая ручка. Рекомендуется произвольно регулировать положительные и отрицательные значения 5 шкал, а затем повторять шаги настройки частоты и наблюдать чехол коэффициента стоящей волны. В связи с изменением соответствующего значения перед началом сравнения существует две возможности: 1: минимальное значение коэффициента стоящей волны уменьшено; 2 минимальное значение коэффициента стоящей волны становится больше. Если минимальное значение коэффициента стоящей волны становится ниже, это означает, что Регулировка соответствия сопротивления приближается к правильному значению и может быть дополнительно скорректирована. Если минимальное значение коэффициента стоящей волны становится больше, это означает, что соответствие сопротивления находится далеко от правильного значения и должно быть отрегулировано в противоположном направлении. Повторите вышеуказанные шаги, чтобы отрегулировать отношение стоящей волны антенны к 1,0. УКВ и УВЧ-ленты фиксируются на верхнюю ручку, чтобы ударить 60 до конца, а нижняя ручка может отрегулировать сопротивление соответствующим образом, чтобы резонировать.

Примечание:

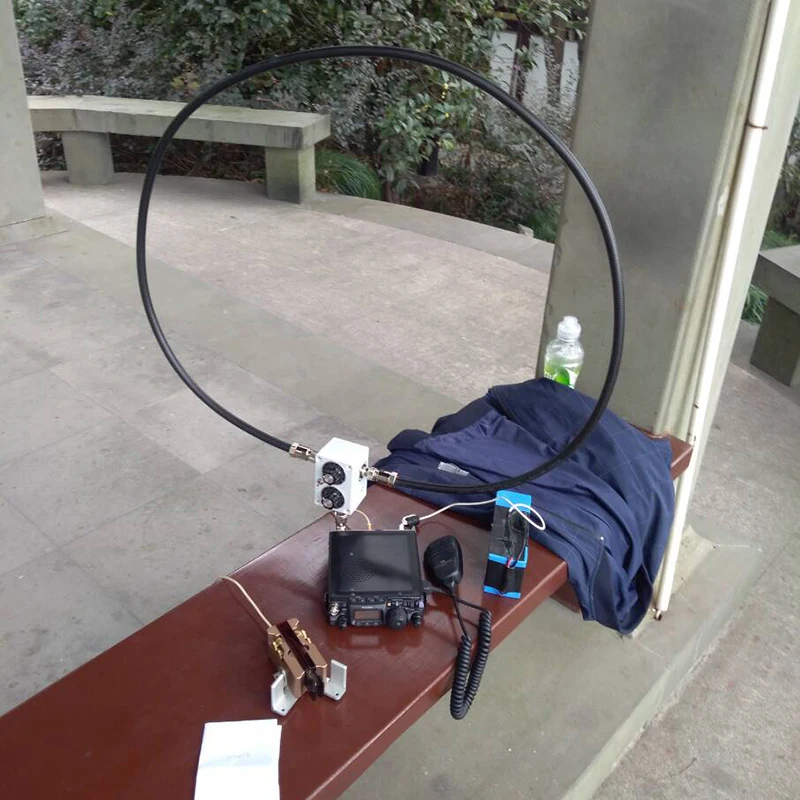

Эффект лучше всего подходит для использования на открытом воздухе. Антенна, используемая в помещении, находится как можно ближе к окнам, в таких средах, как полностью закрытый железобетон и стены, соотношение стоячей волны некоторых полос не является идеальным.

Передовые навыки:

Когда сигнал слабый, направление антенны может поворачиваться, чтобы увеличить соотношение сигнал/шум, что хорошо подходит для приема. Уникальный коэффициент усиления петли антенны делает его иметь Горизонтальное усиление направленности при установке, и его характеристики могут быть использованы для выборочного выбора нескольких сигналов в горизонтальном направлении, И это также может уменьшить кочастотные помехи в горизонтальном направлении. Конечно, если сигнал помех чрезвычайно сильный, намного больше, чем полезный сигнал, который нужно получить, эффект затухания не будет слишком значителен, И он все еще может иметь эффект затухания по сравнению с кнутой антенной.
