Векторный анализатор сети NanoVNA V2 S-A-A-2 с экраном 3 2 дюйма г |

Векторный анализатор сети NanoVNA V2 S-A-A-2 с экраном 3 2 дюйма г |

Стиль 2:

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.

Особенности:
Изготовлен из качественного материала, практичный, имеет долгий срок службы.
Портативный и компактный, прост в эксплуатации и переноске.
С корпусом, 2,8 дюймов ЖК-дисплей сенсорным экраном дисплеем.
Диапазон измерения частоты 50 кГц ~ 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.

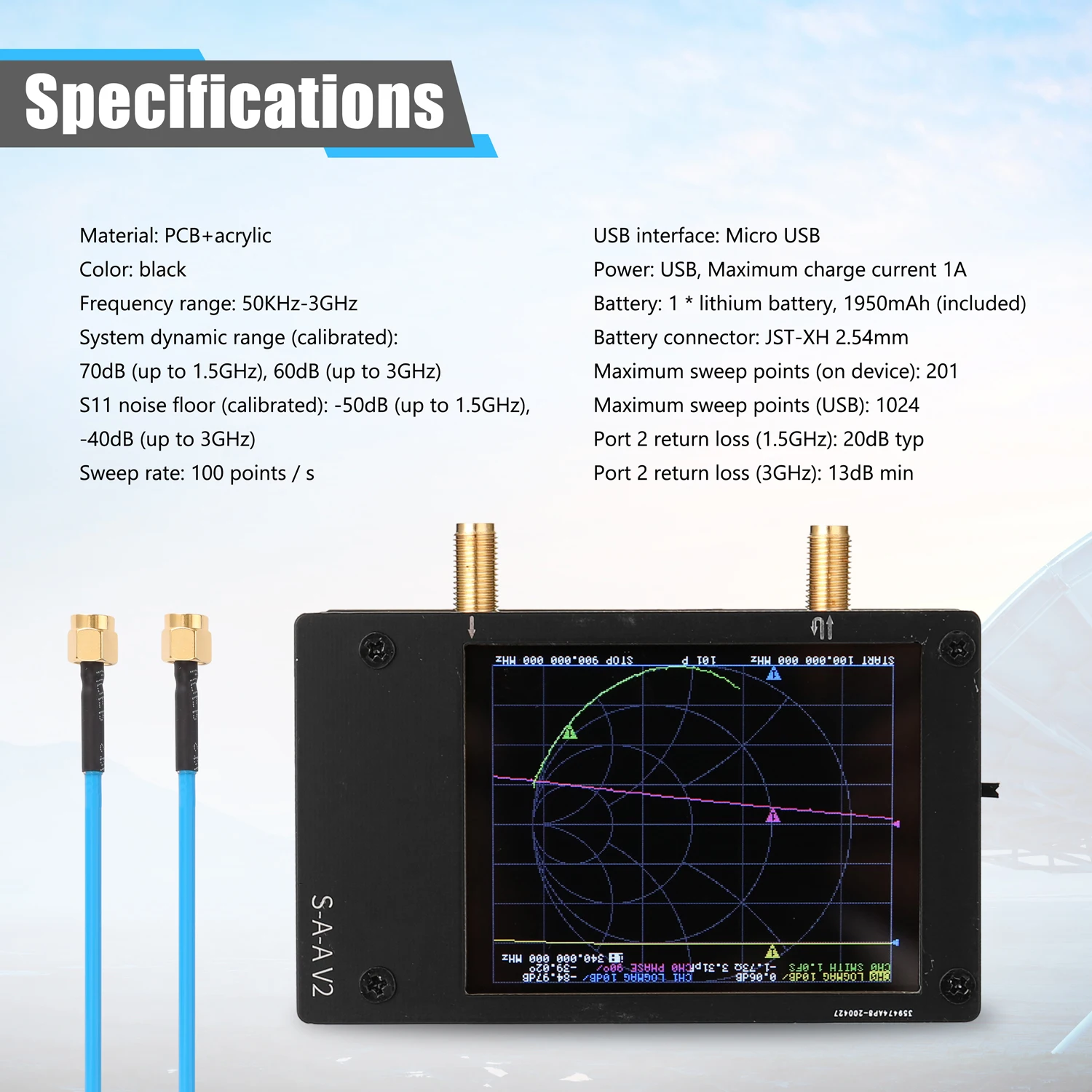

Характеристики:
Материал: PCB + акрил
Цвет: черный
Частотный диапазон: 50 кГц-3 ГГц
Системы с расширенным динамическим диапазоном (калибровка): 70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)
S11 минимального уровня шума (калибровка): -50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)
Скорость развертки: 100 точек/с
Дисплей: 2,8 ", 320*240
Интерфейс USB: Micro USB
Мощность: USB, максимальный ток зарядки 1A
Аккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)
Батарея Разъем: JST-XH 2,54 мм
Максимальное количество точек подметания (на устройстве): 201
Максимальное количество точек подметания (USB): 1024
Порты и разъёмы 2 обратные потери (1,5 ГГц): 20dB typ
Порт 2 обратная потеря (3 ГГц): 13 дБ мин
Размер посылка: 170*100*35 мм/6,7*3,9 * 1.4in
Посылка Вес: 225 г/7,9 унции

Примечание:
1. VNA-QT загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases
2. nanovna-saver: //github.com/zarath/nanovna-saver/tree/feature/nanovna-v2
3. Руководство пользователя: //github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

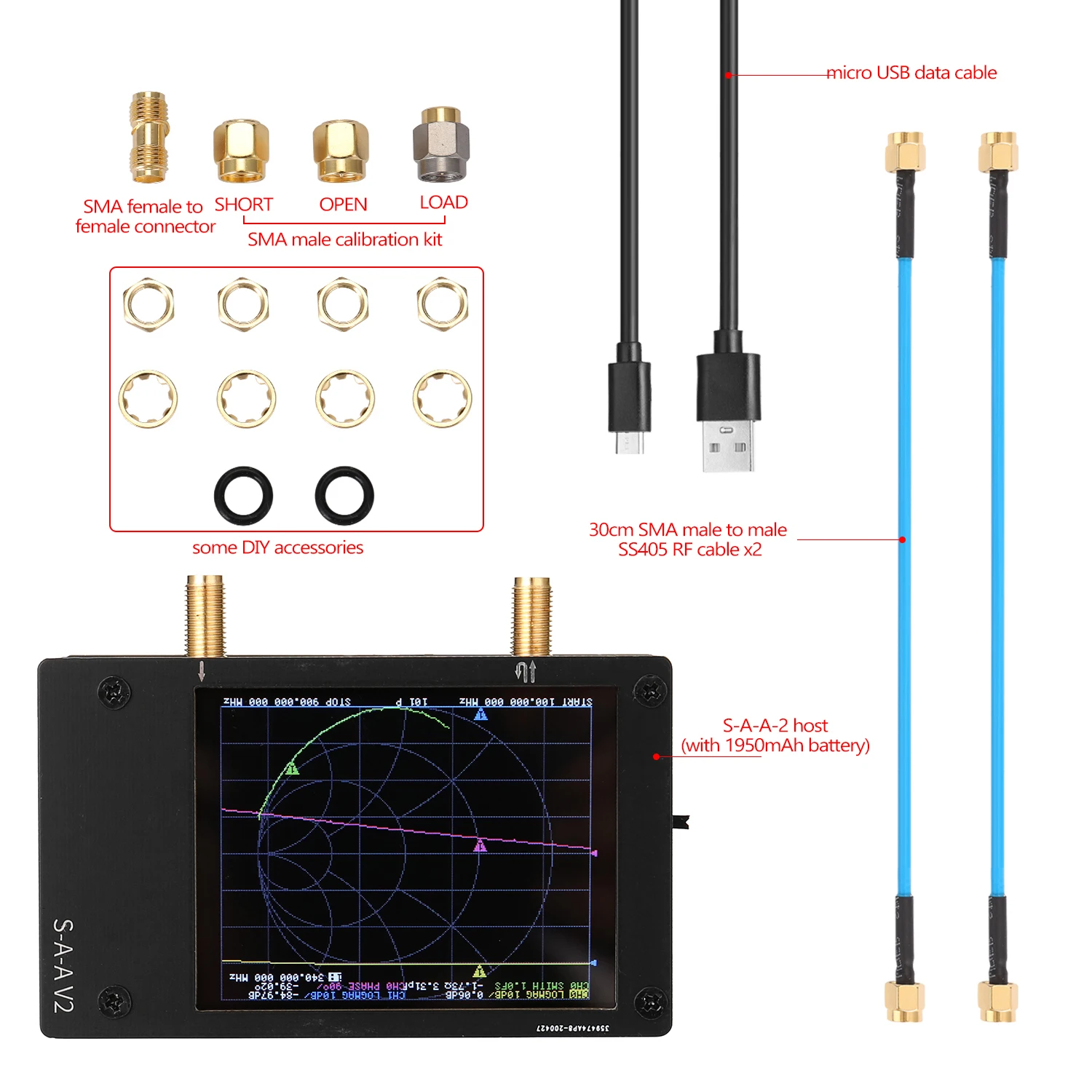

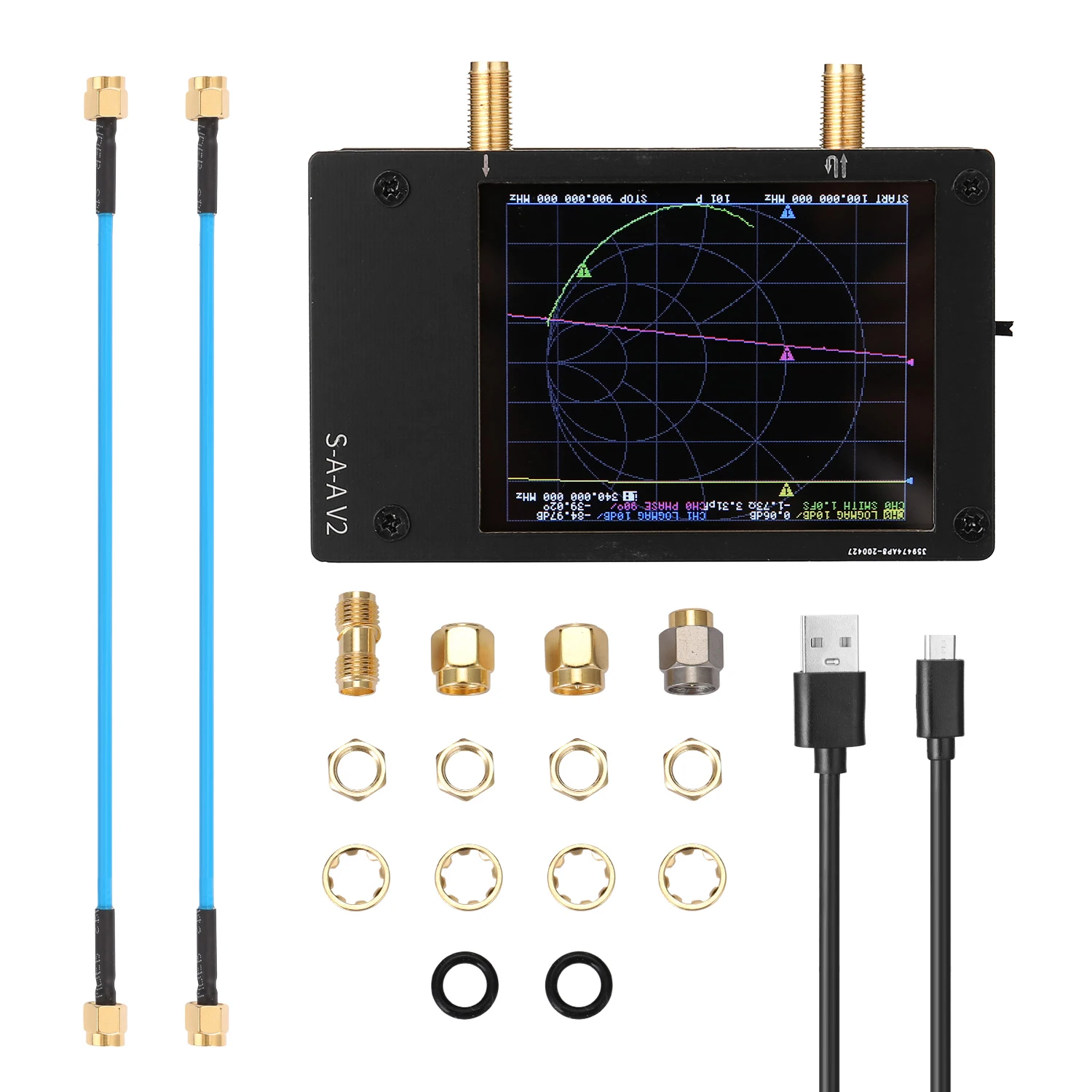

Упаковочный лист:
1 * S-A-A-2 хост (с аккумулятором 1950 мАч)
1 * Micro USB кабель для передачи данных
2*300 мм SMA Штекерный SS405 RF кабель
1 * SMA Мужской калибровочный набор-открытый
1 * SMA Мужской калибровочный набор-короткий
1 * SMA Male калибровочный набор-нагрузка
1 * SMA Гнездовой разъем
1 * набор аксессуаров

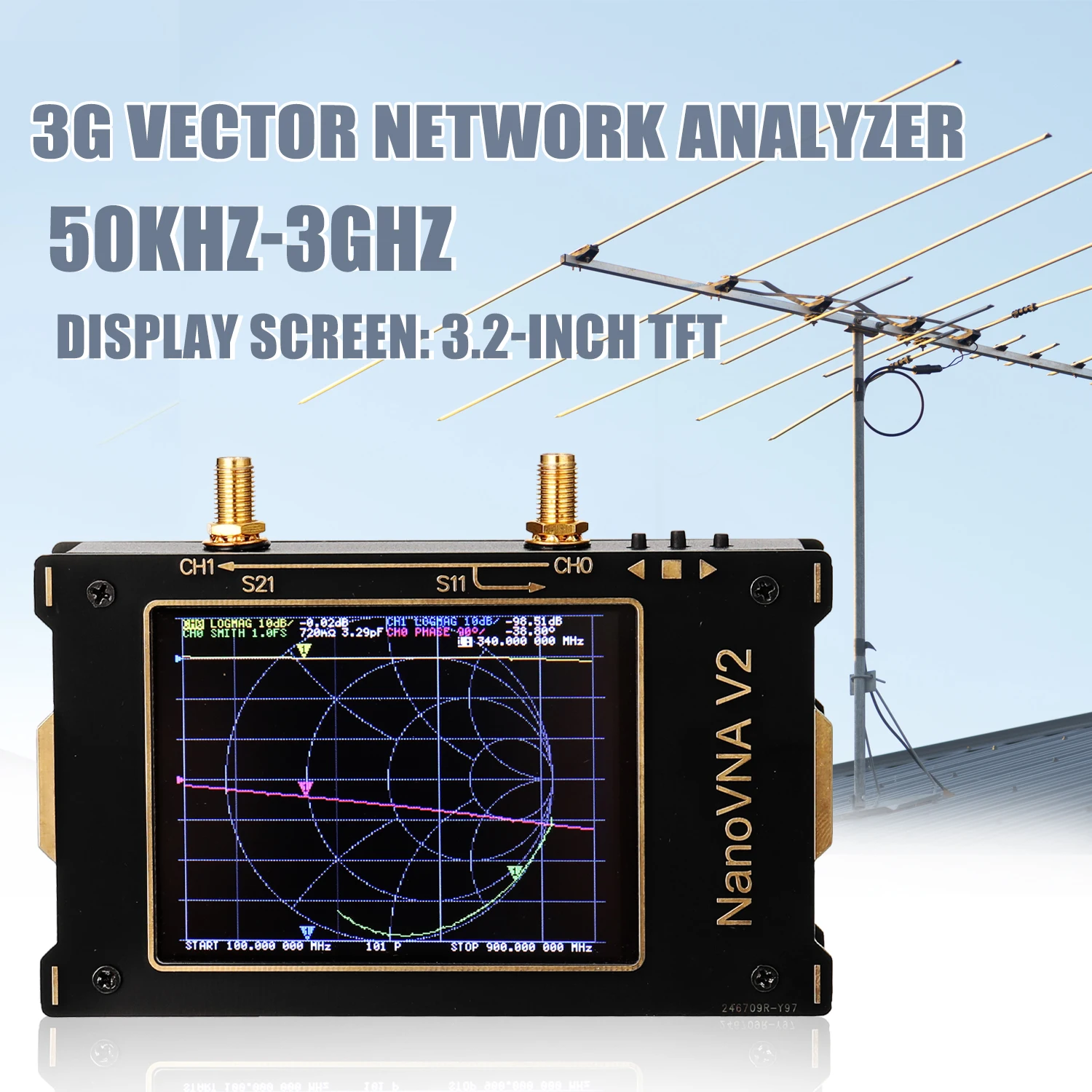

Стиль 3:

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.

Особенности:
Изготовлен из качественного материала, практичный, имеет долгий срок службы.
Портативный и компактный, простой в использовании и переноске.
Диапазон измерения частоты 50 кГц ~ 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.

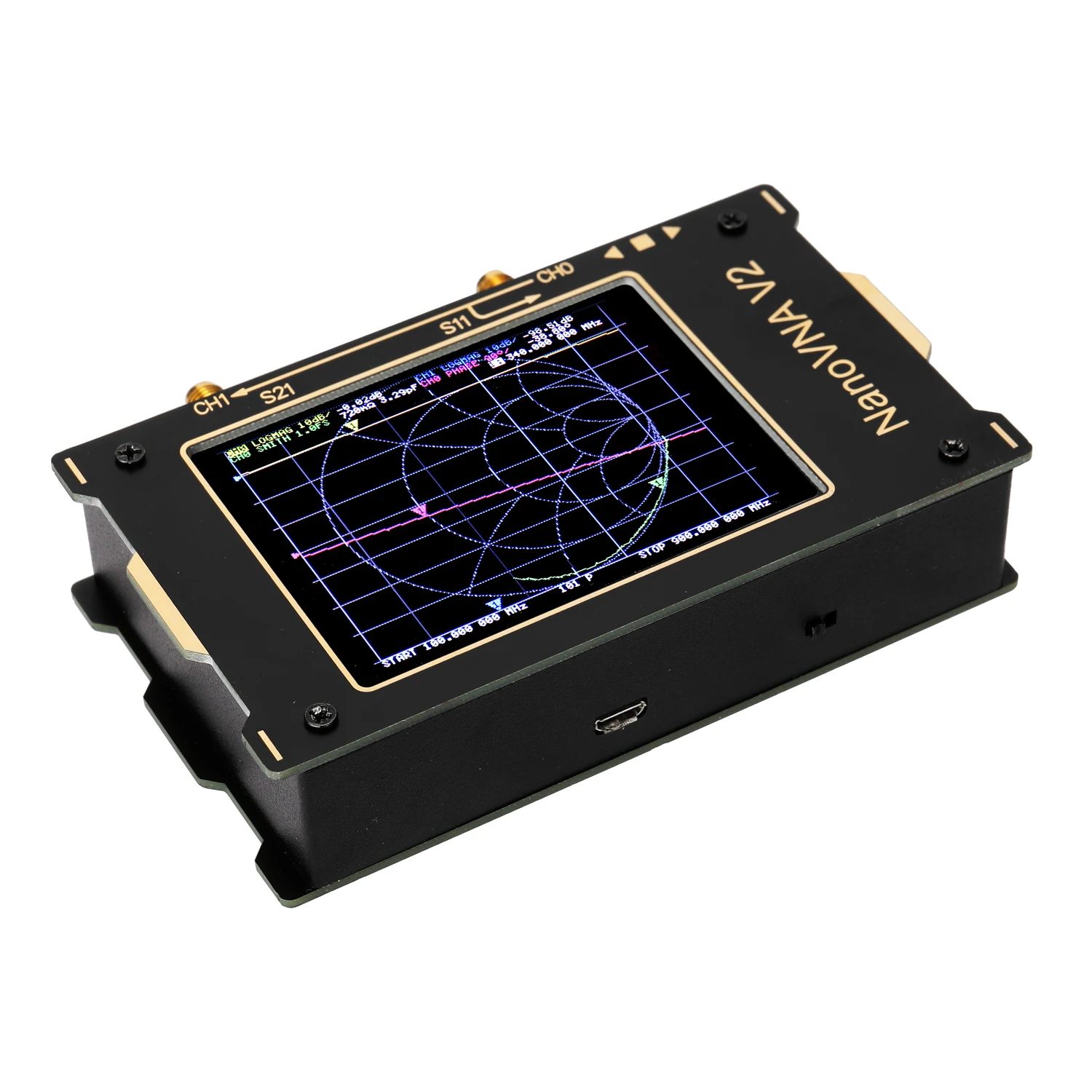

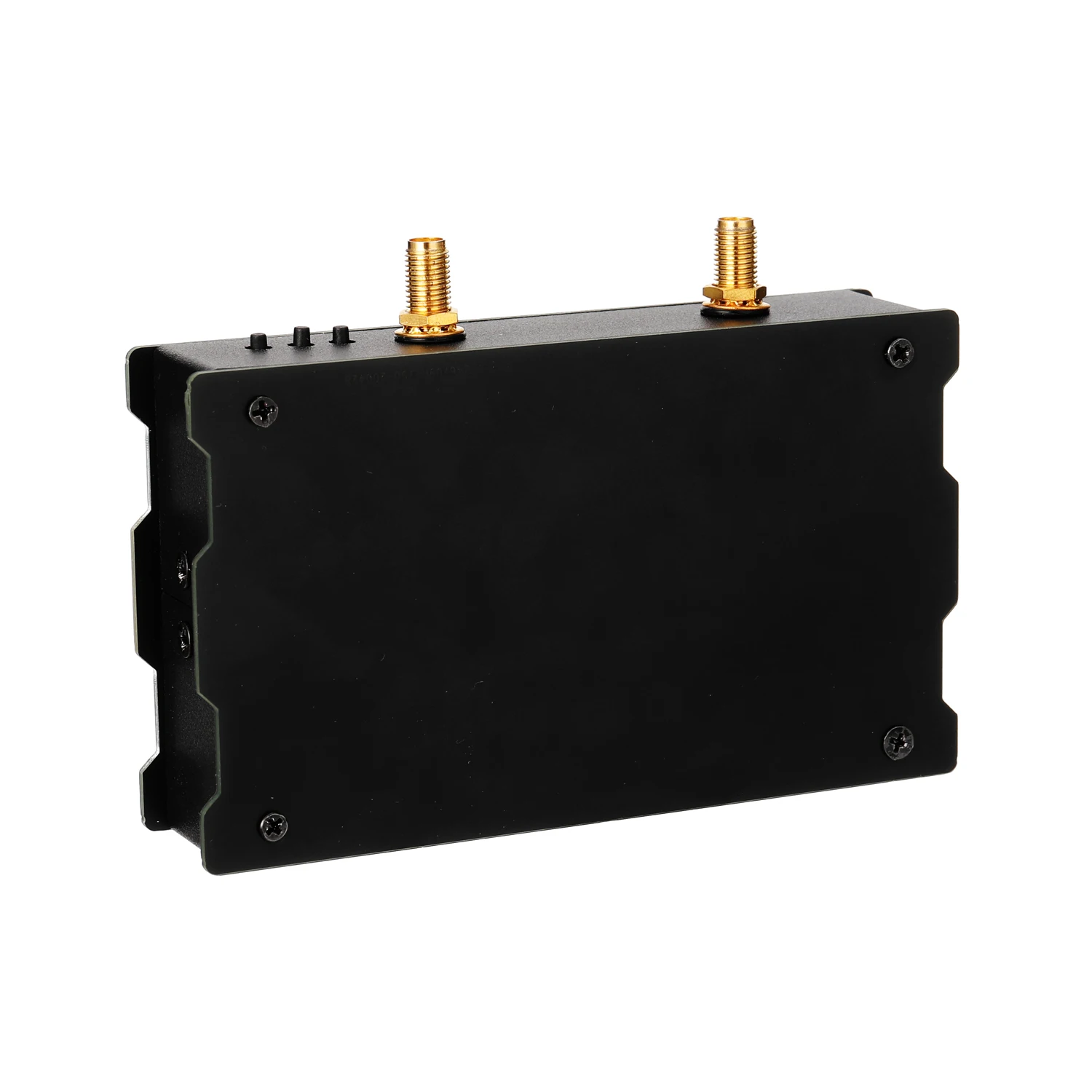

Металлический корпус, 3,2-дюймовый большой экран является более точным для прикосновения, просты в эксплуатации, нет необходимости подключать питание, избавьтесь от кандалов кабель для передачи данных, и может использоваться отдельно.

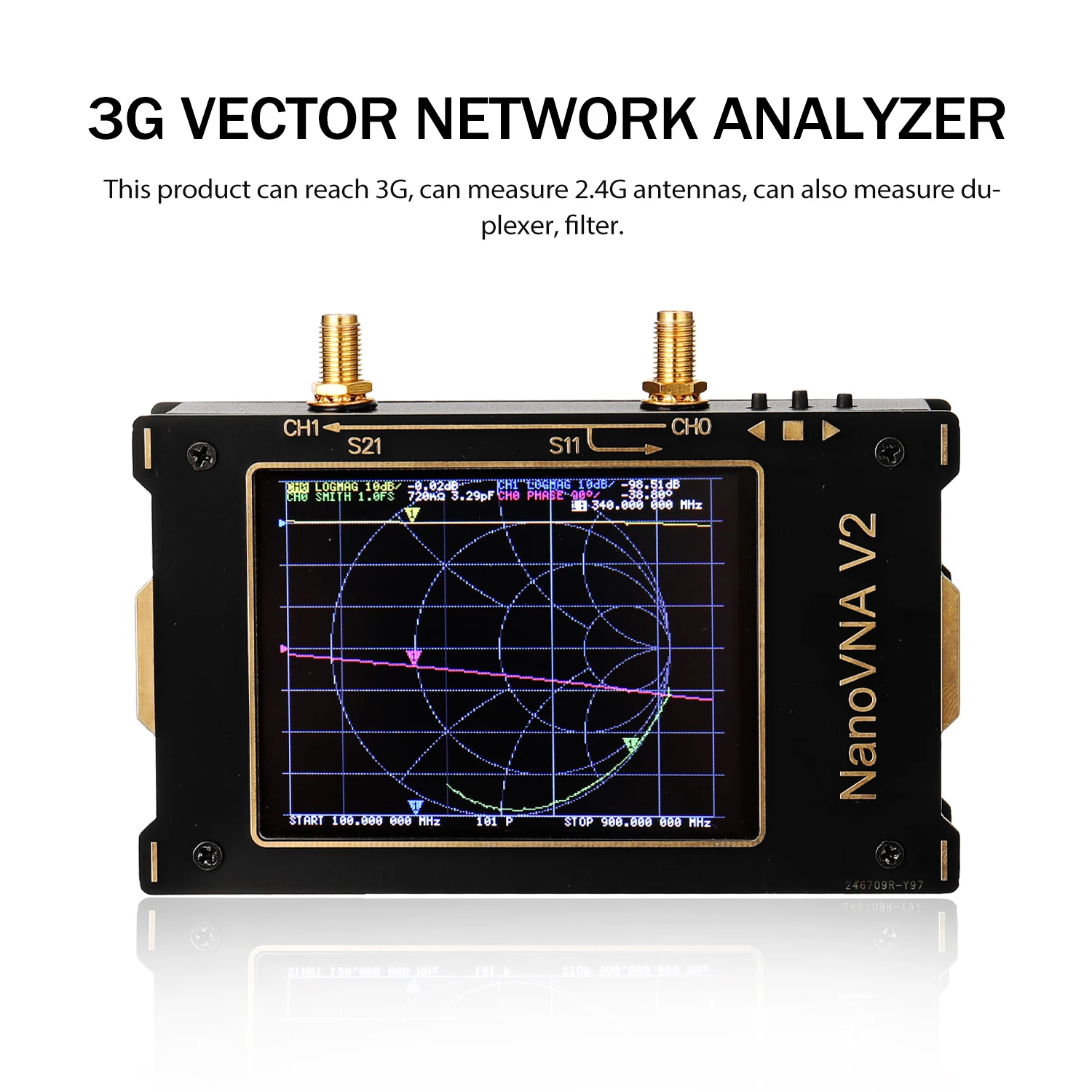

Этот продукт может достигать 3G, может измерять антенны 2,4G, также может измерять duplexer, фильтр.

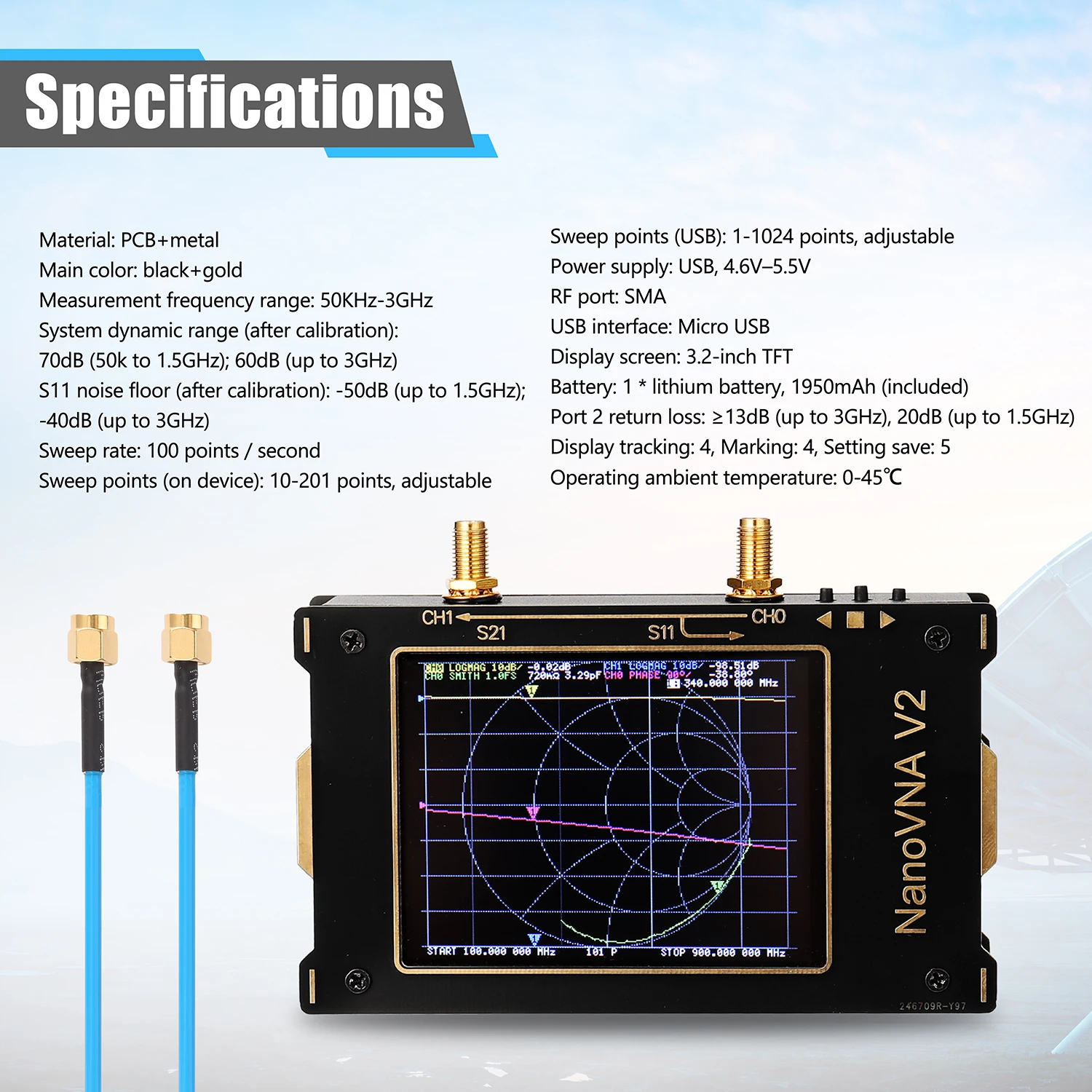

Характеристики:
Материал: PCB + металл
Основной цвет: черный + золотой
Диапазон измерения частоты: 50 кГц-3 ГГц
Системы с расширенным динамическим диапазоном (после калибровки): 70dB (50k до 1,5 ГГц); 60dB (с тактовой частотой до 3 ГГц)
S11 минимального уровня шума (после калибровки): -50dB (до 1,5 ГГц); -40dB (с тактовой частотой до 3 ГГц)
Скорость развертки: 100 точек/сек
Точки развертки (на устройстве): 10-201 точки, регулируемые
Точки развертки (USB): 1-1024 точек, регулируемые
Мощность Блок питания: USB, 4,6 V-5,5 V
РЧ порт: SMA
Интерфейс USB: Micro USB
Дисплей экран: 3,2 дюйма на тонкопленочных транзисторах на тонкоплёночных транзисторах
Аккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)
Порты и разъёмы 2 обратные потери: ≥ 13dB (с тактовой частотой до 3 ГГц), 20dB (до 1,5 ГГц)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Рабочая температура окружающей среды: 0-45 ℃

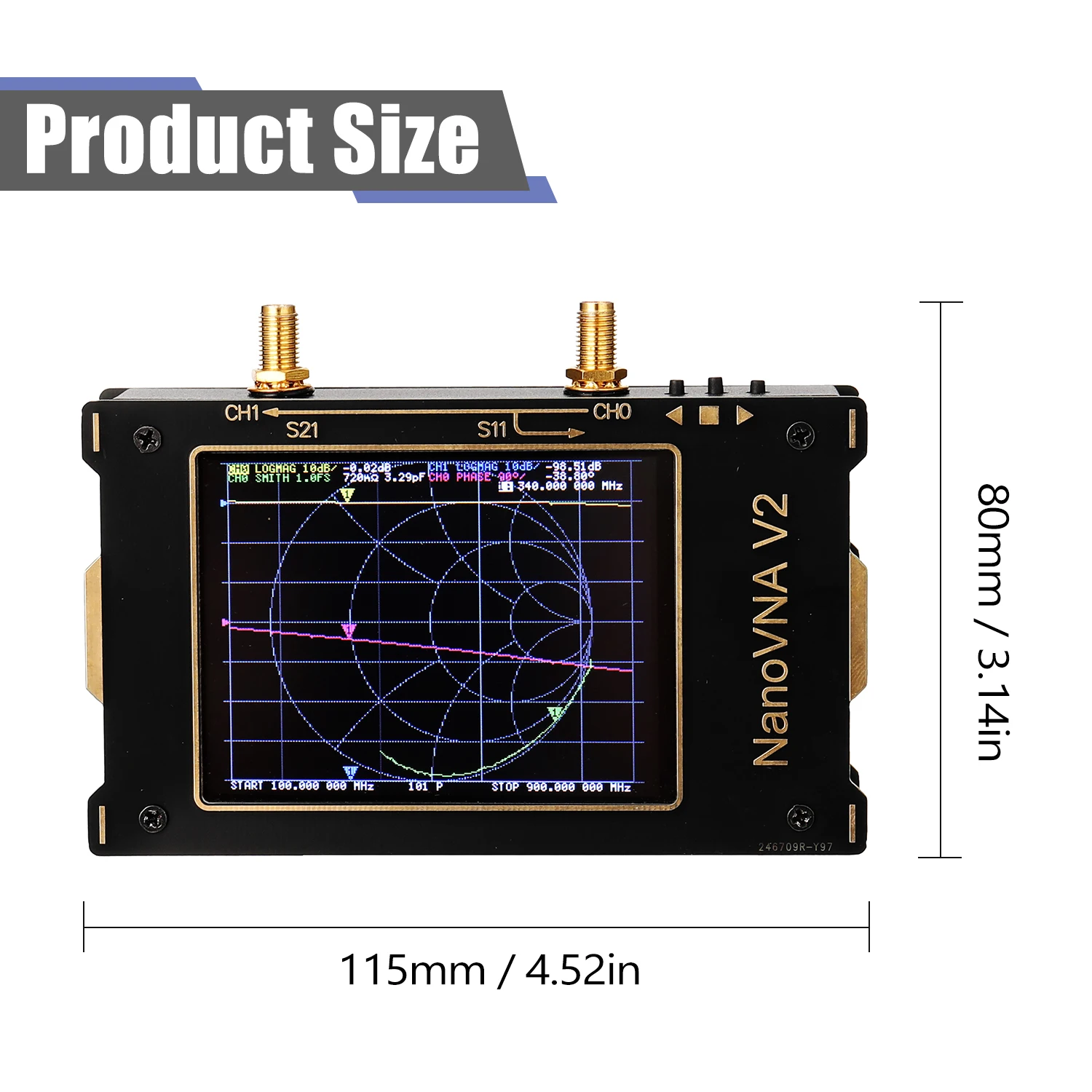

Размер изделия: 115*80*27 мм/4,5*3,1 * 1.1in
Размер посылка: 180*120*35 мм/7,1*4,7 * 1.4in
Посылка Вес: 330 г/11,6 унции

Примечание:
1. Загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases
2. Руководство пользователя: //github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

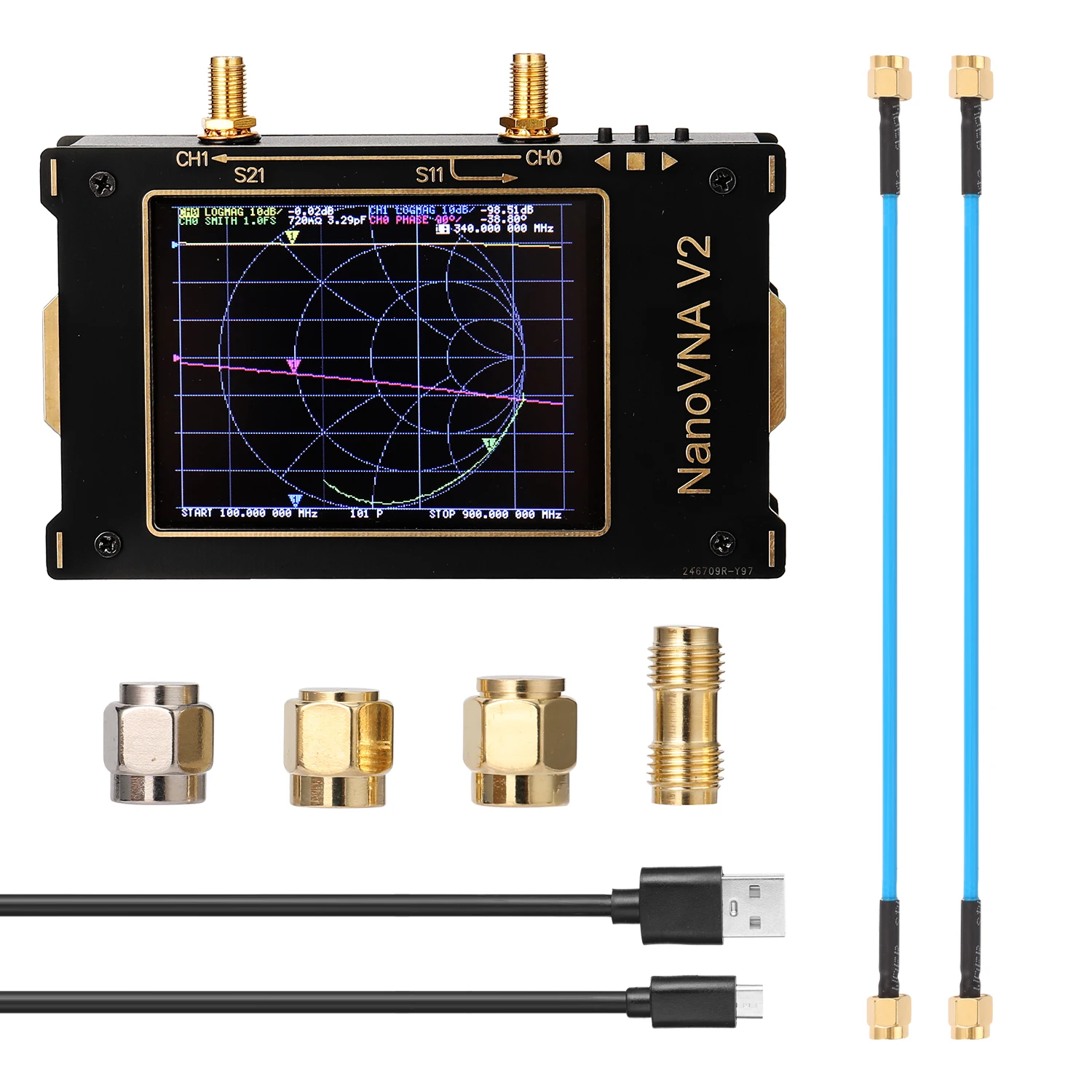

Упаковочный лист:
1 * Векторный анализатор сети
2*300 мм RF кабель SS405 SMA двойная Мужская игла
1 * USB кабель для передачи данных
1 * набор калибровки (нагрузка 50Ω)
1 * набор калибровки (короткий)
1 * набор калибровки (Открытый)
1 * SMA Гнездовой разъем
