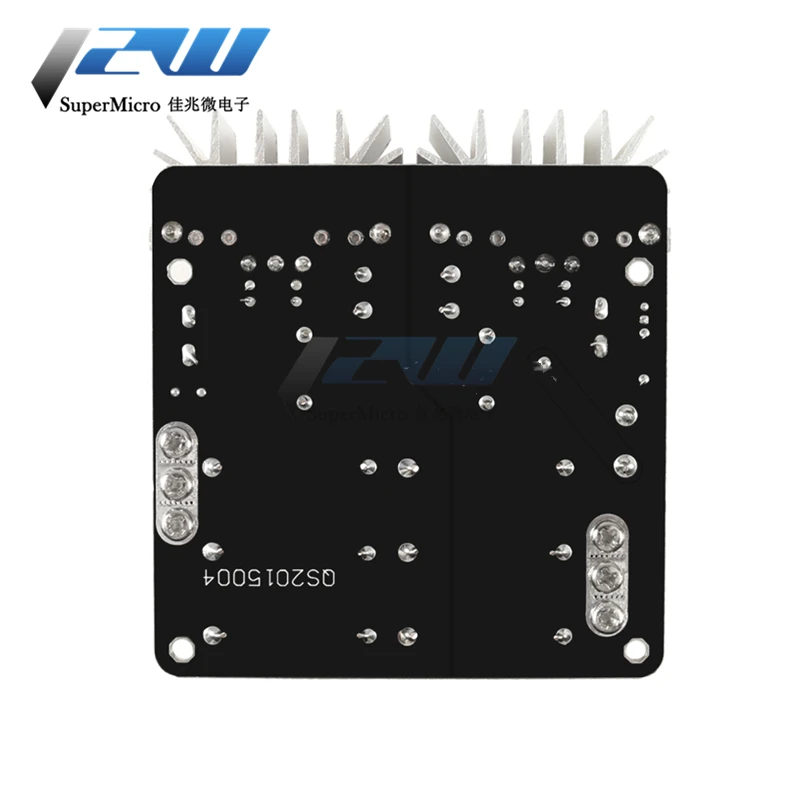

Низковольтный модуль нагревательной платы 1000 Вт ZVS контроллер Flyback Нагреватель

Низковольтный модуль нагревательной платы 1000 Вт ZVS контроллер Flyback Нагреватель

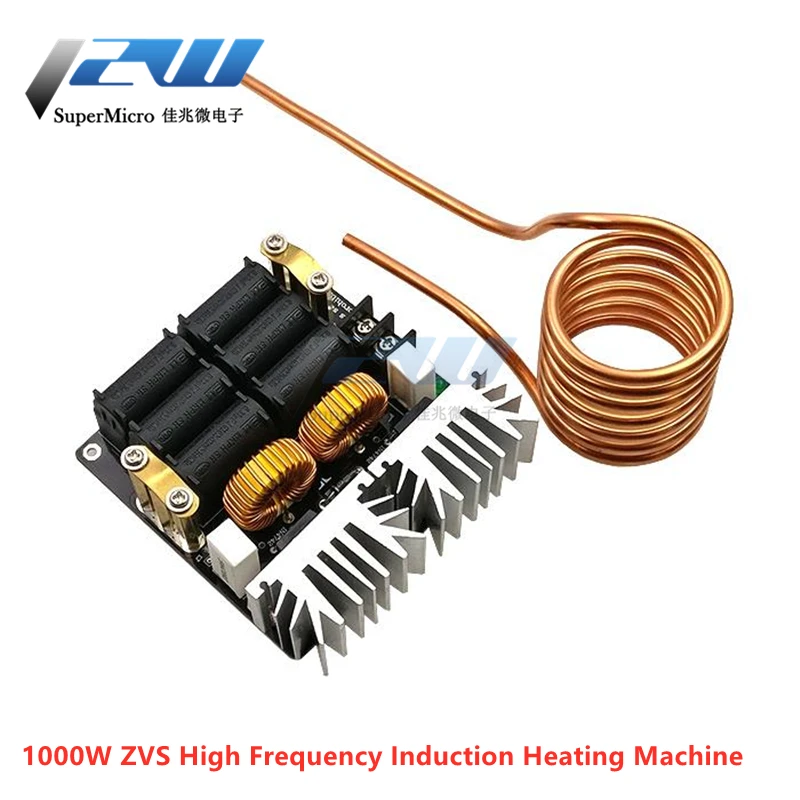

1000 Вт ZVS высокочастотная индукционная нагревательная машина

В этой индукционной нагревательной цепи используется низковольтный источник питания постоянного тока 12-48 В, входной ток 20 А, Кратковременная мощность 1000 Вт, И долгосрочная Рабочая мощность 500-800 Вт. Он используется для DIY игроков для закалки, отжига и других термообработок для небольших частей (диаметр нагревательного железного стержня не должен превышать 10 мм). Его также можно использовать с нашим горшком для плавки золота, серебра, меди, алюминия и других металлов. Поставляемый тигель может содержать около 300 граммов золота и около 150 граммов серебра или меди. Эта схема может непосредственно нагревать железо, углеродистая сталь, графит, титановый сплав и другие материалы. Для нагрева меди, алюминия, нержавеющей стали, вам нужно связаться с владельцем, чтобы настроить специальное нагревательное кольцо. Графитовый тигель является расходным материалом, он будет окисляться в углекислый газ, как он используется, и он может использоваться более 10 раз. Вентилятор должен быть использован для охлаждения цепи, когда цепь работает, и медная труба должна быть охлаждена водой.

Используйте демонстрационное видео:

Http://v.youku.com/v_show/id_XMjY3MTcyMTMxNg==.html?spm=a2h0k.8191407.0.0&from=s1.8-1-1.2

1. 12-48 В низковольтный источник питания 2. Номинальный ток: 20A 3. Номинальная мощность: 1000 Вт, чем больше напряжение, тем выше мощность. 4. Мы тестировали, когда он работает 53 в источник питания, ток может достигать 30А. Он используется для DIY игроков, чтобы сделать небольшие части закалки, отжига и другой термической обработки, отопление быстро, очень удобно. 5. 24V входное напряжение и ток холостого составляет около 3A 6. 48 В вход и ток без нагрузки составляет около 6А 7. Чем выше напряжение, тем выше ток при нагревании одинаковых вещей, тем лучше эффект, но в то же время нагревание также выше, поэтому выбор входного напряжения зависит от ваших потребностей. Например, нагревание до 1 см квадратных мелких предметов, Используйте напряжение 24 В. 8. Покупателю требуется автономное питание и водяное охлаждение 9. Когда сделано с переключателем питания, из-за высокой мощности, как правило, имеет функцию мягкого запуска, а именно, просто питание от выходного напряжения медленно растет, если до напряжения до 12 В подключен индукционный нагревательный канал, не будет работать и сжигать трубку MOS. Таким образом, напряжение достигает более 12 В подключенной индукционной нагревательной цепи. 10. Объем нагреваемых предметов не может быть больше 1/10 внутреннего объема нагревательной катушки (то есть диаметр нагревательного цилиндра более 1/3 диаметра нагревательной катушки), В противном случае это может быть из-за перегрузки и сгорания цепи или источника питания. Хотя эта схема может переносить входный ток 30A, но страховка для работы не более 20A. 11. Эта схема может сделать Индукционное отопление или заменить медную трубку с высокочастотным трансформатором, это будет мощный инвертор

Ребенок не включает источник питания, необходимо приобретать отдельно, рекомендуется покупать Коммуникационный источник питания, Рекомендуемая модель R48-2900U или R48-3000E

Напряжение 24 В 36 В 48 В Эффект нагрева Используйте тигель для расплавления свинца и олова Тигель может использоваться для расплавления алюминия. Используйте тигель для расплавления золота, серебра, меди

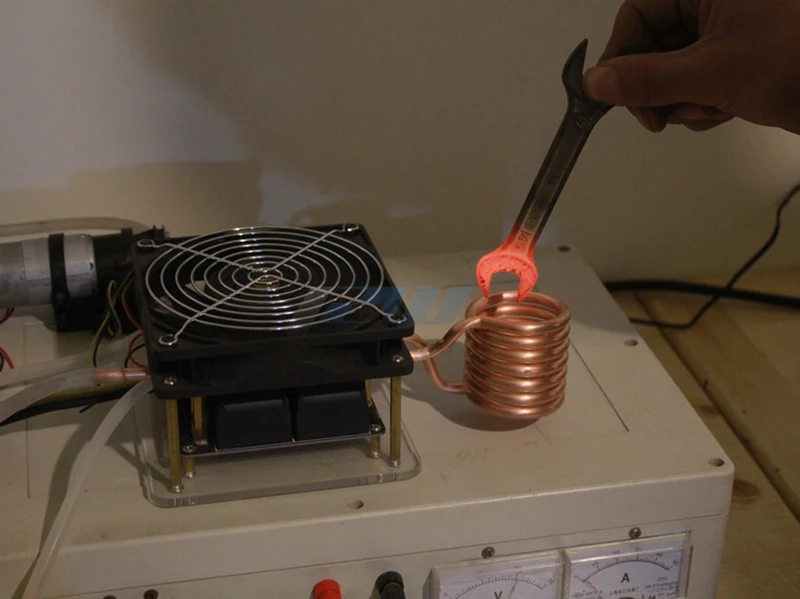

Схема нагрева:

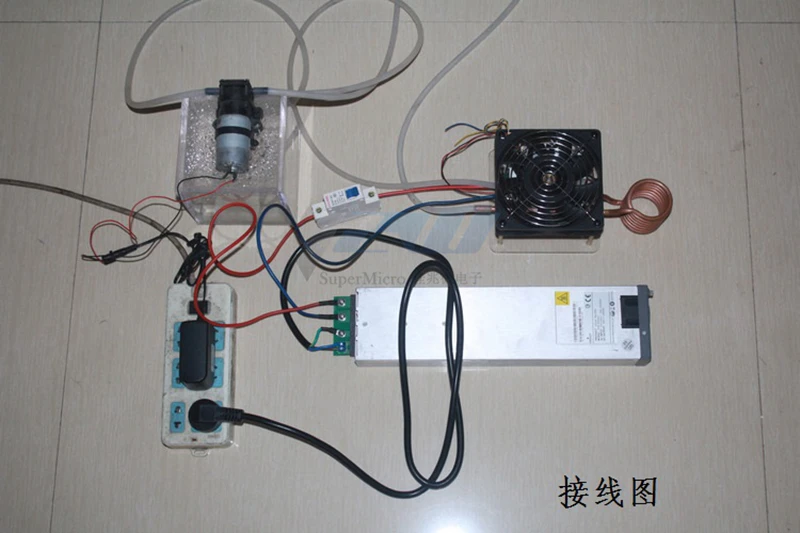

Монтажная схема:

Метод подключения всей системы (20А лучше для воздушного переключателя, 16А легче для поездки, когда тигель нагревается, 1P достаточно):

Резервуар для воды ниже водяного насоса на рисунке выше сделан владельцем магазина для демонстрации. Этот магазин его не продает. Игрок может сделать это самостоятельно, или использовать тазик или большую пластиковую бутылку для хранения воды.
