Описание:

16КаналРельсRS485 реле руководство

Особенности:

1: источник питания 12 В постоянного тока

2: Ток холостого хода (все реле закрытые)-1 шт.3.MA, 1 реле открытое 41.MA, 2 реле69MA, 3 реле открытые95MA,4 реле открытые-1 шт.22MA,5 реле открытые 148MA,6 реле открытые 174.MA, 7 реле открытые 198MA,8 реле открытые 225Ма. И так далее

3: "открыть" "закрыть" "мгновенный" "самоблокирующийся" интерлок "" задержка "6 команд

4: два инструкция-Режим управления:MODBUS RTUКоманда иATКоманда

5: в соответствии с "отложено" команды, максимальная задержка 255 секунд;

  При помощи команды AT максимальная задержка составляет 9999 секунд

6 MODBUS команды может быть сделано последовательный гипертерминал (серийный помощник)Или"Modbus опрос" Введите; Команды может быть сделано последовательный гипертерминал (серийный помощник) Войдите в «Главное меню;

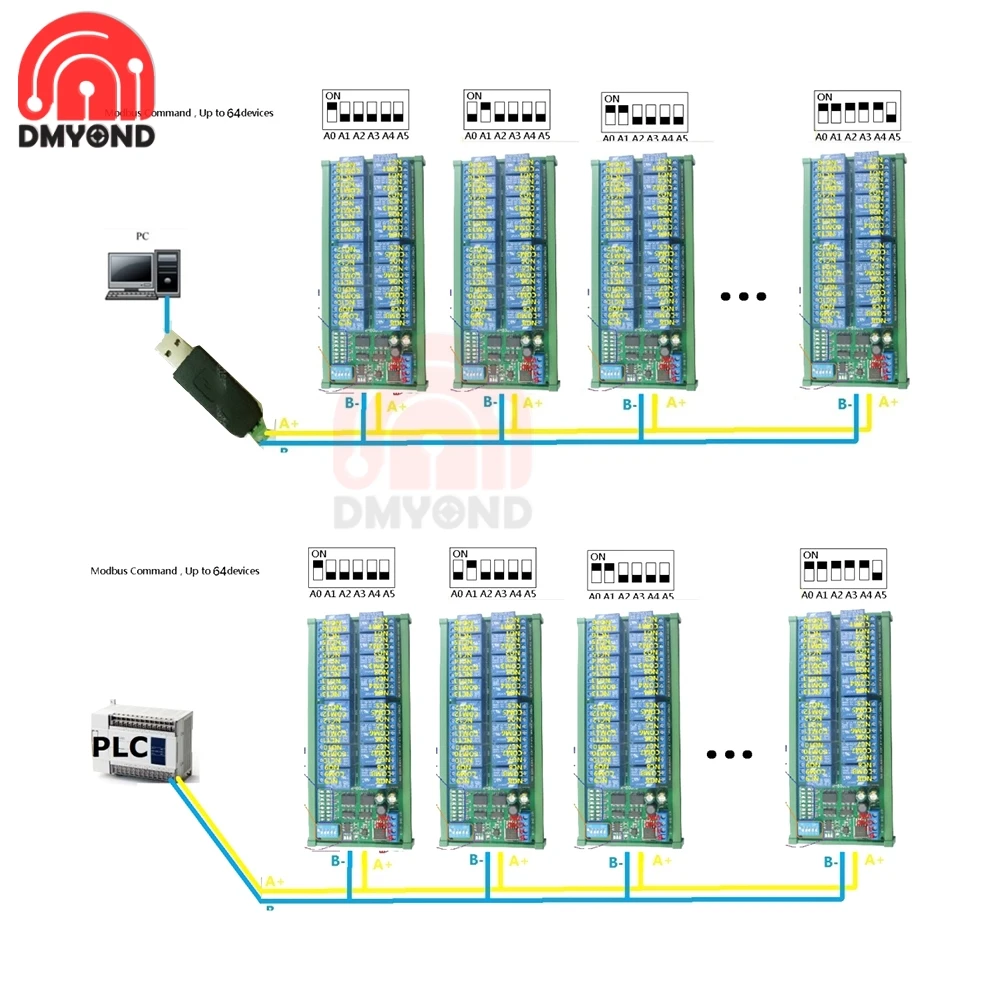

7 UСогласно MODBUS командный режим, он может поддерживать до 64 устройств одновременно

8Скорость передачи по умолчанию является 9600BPS. Скорость передачи данных может быть выбрана с помощью перемычек: 2400 4800 9600 19200BPS

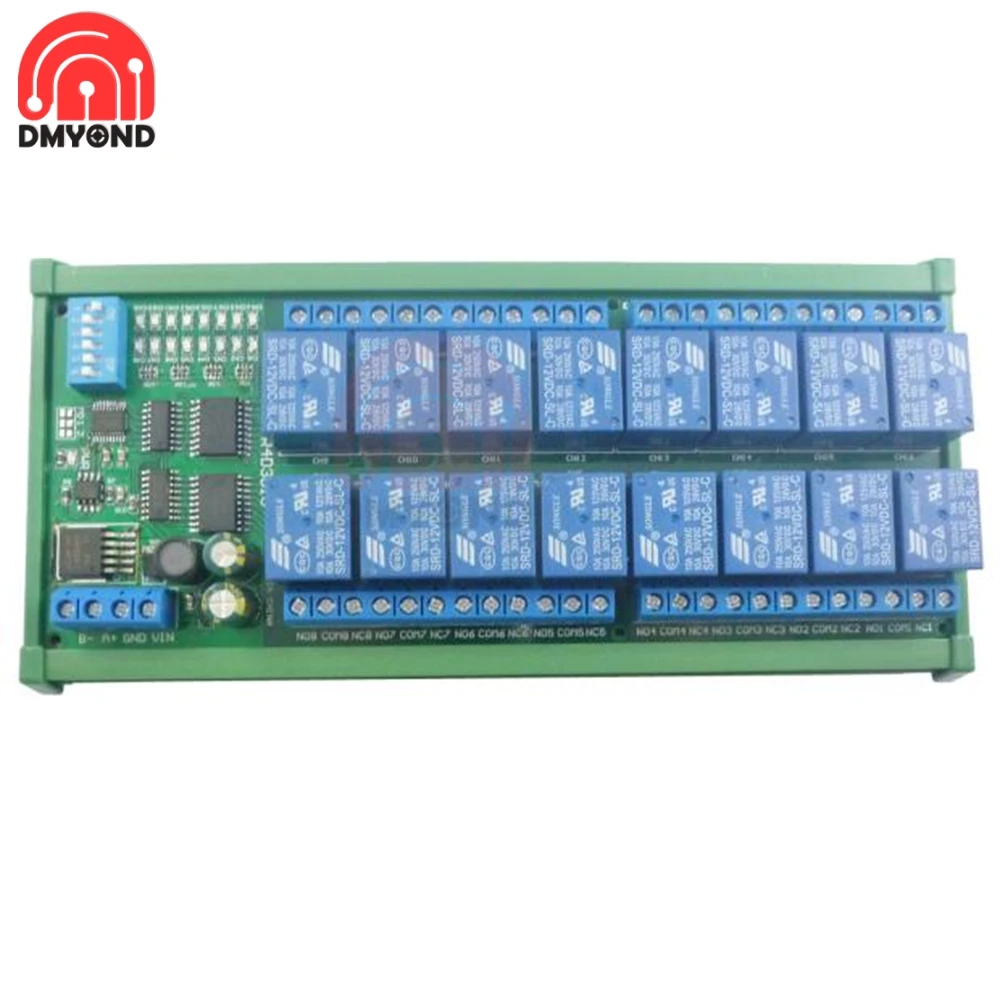

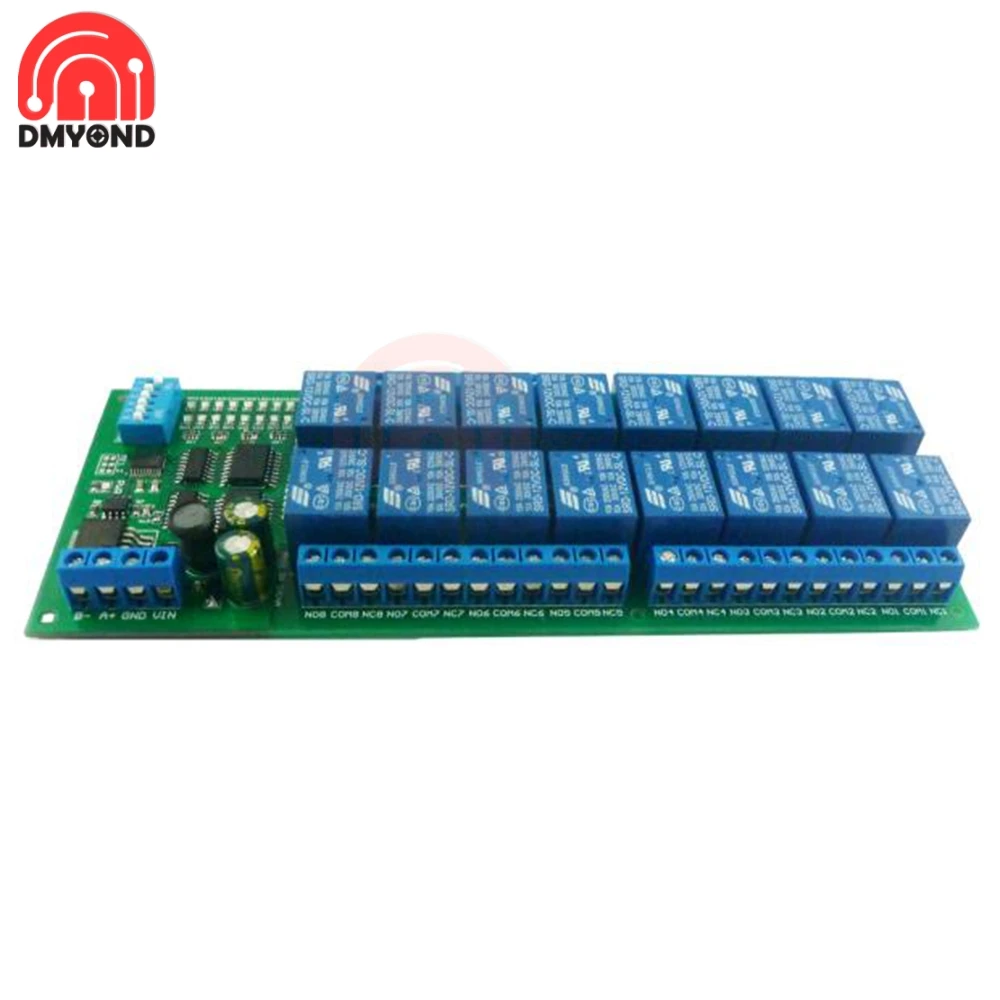

9Размер: 180*72*20 мм (только печатная плата) (1 шт.)84* 88*42 мм (с din-рейка коробка)

10Вес:230Г (только печатная плата);358 г (с din-рейка коробка)

1.1.Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC

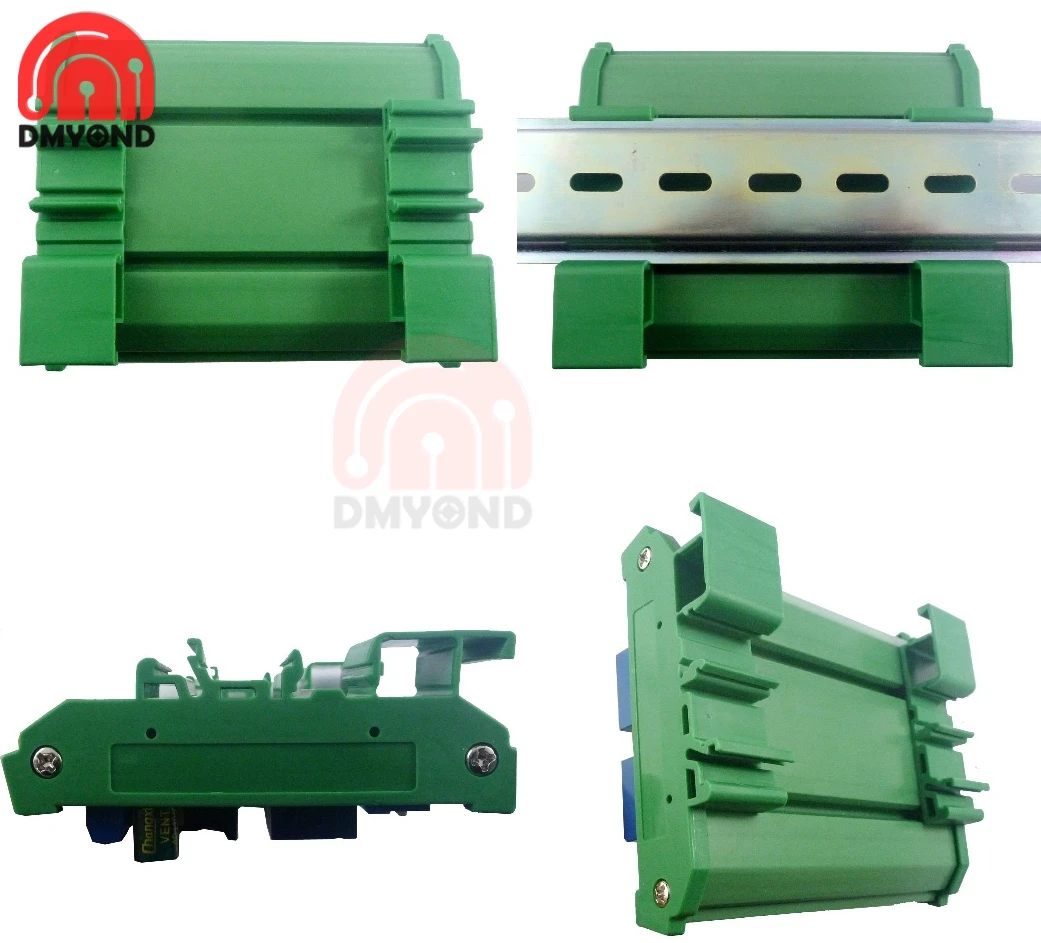

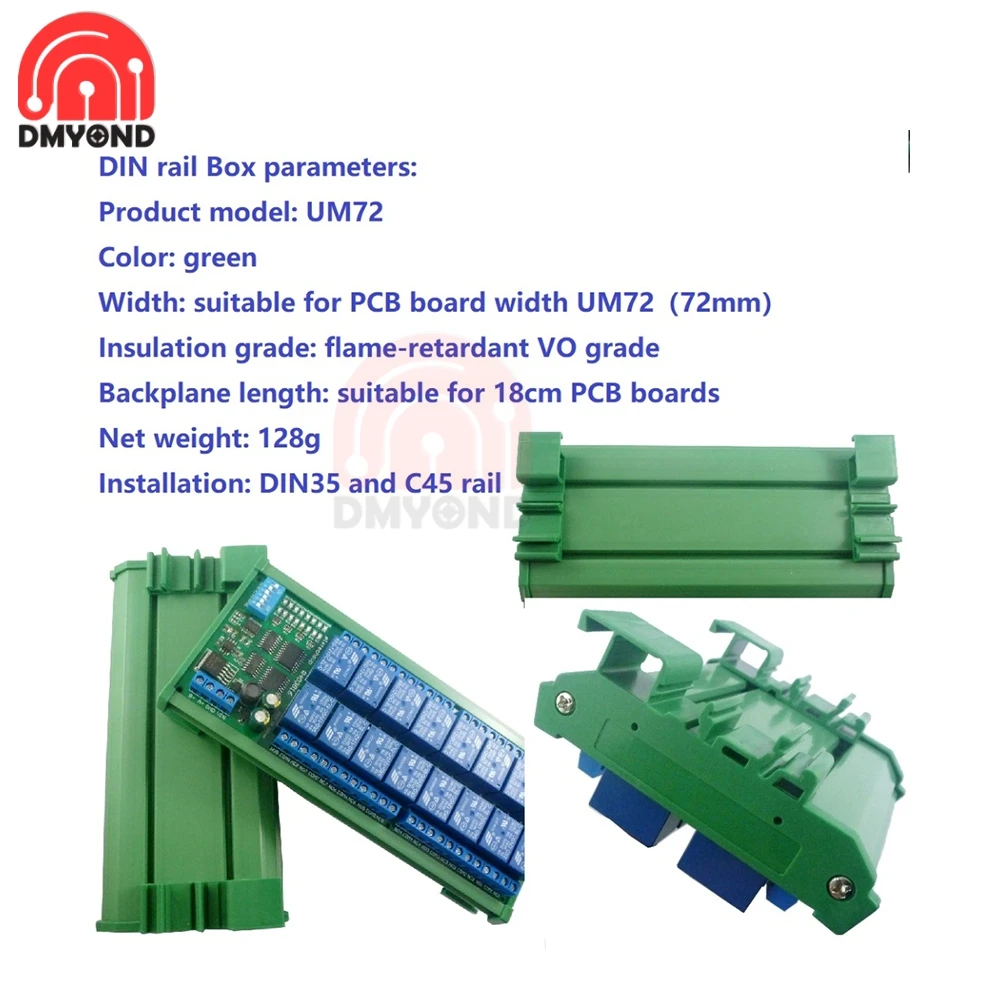

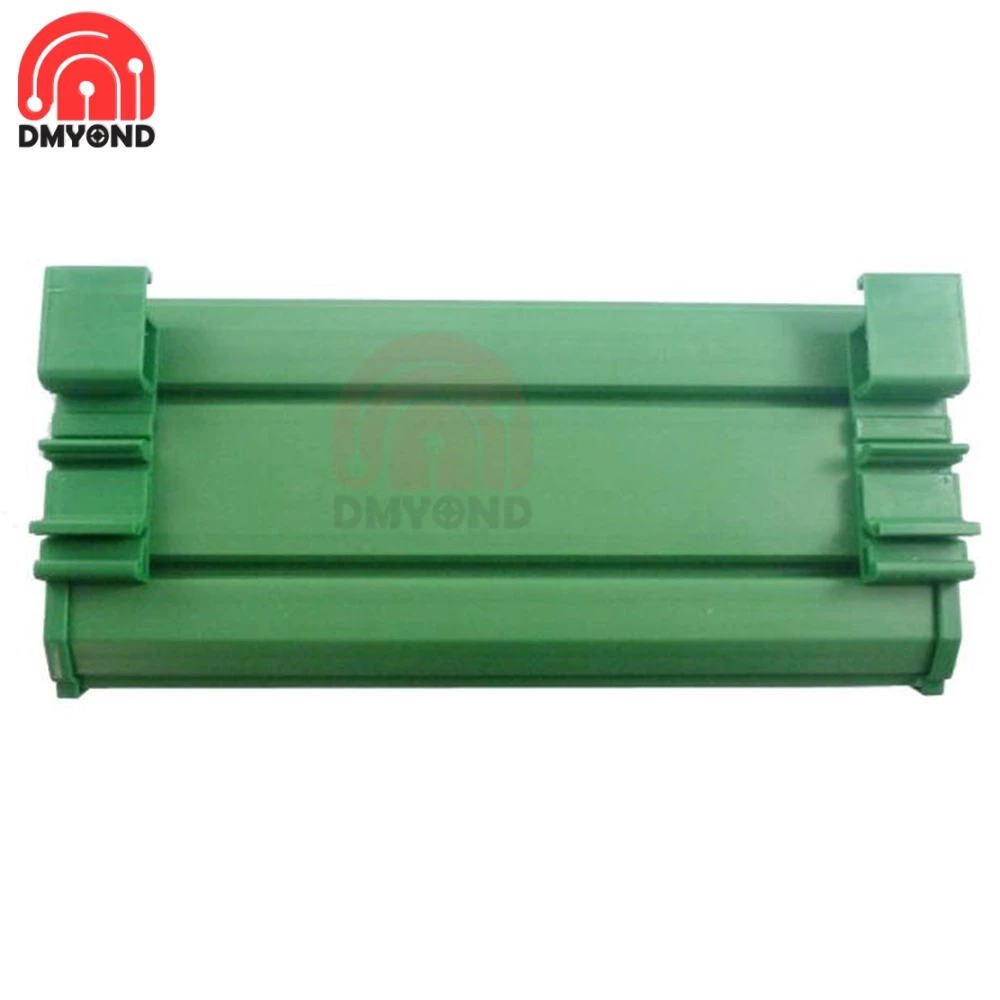

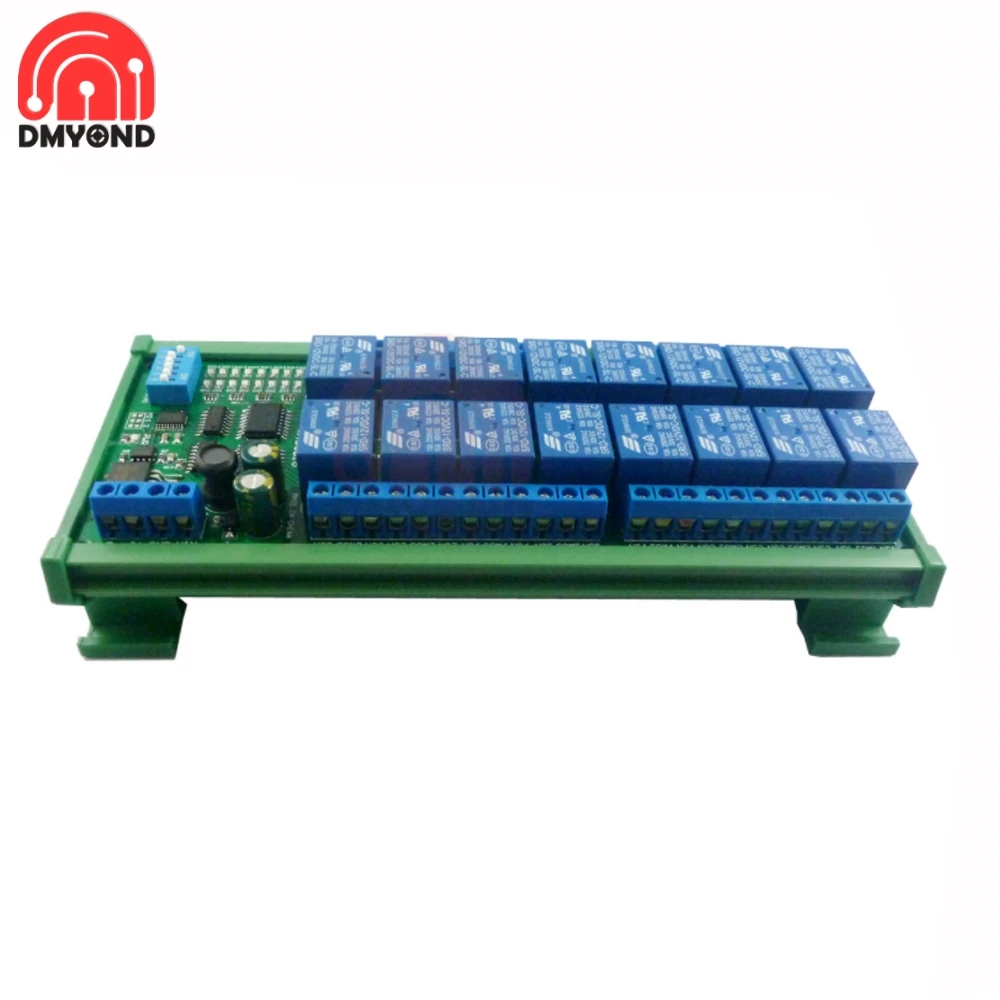

Din-рейка параметры коробки:

Модель продукта: UM72

Цвет: зеленый

Ширина: подходит для печатной платы SMT/SMD Ширина UM72(72 мм)

Класс изоляции: огнестойкий класс VO

Объединительная панель Длина: подойдет для детей в возрасте от 180 МM PCB плат

Вес нетто:128G

Установка: диN35 и C45 рельс

Словарь:

НЕТ: реле, как правило, открытый контакт

COM: реле общего контакта

NC: реле нормально закрытого контакта

Открытие: Нет подключения COM, NC disconnect COM

Закрыть: нет отключения COM, NC подключение COM

Мгновенный: Введите мгновенный команды, RreceiverRElay открыт, задержка 0,5 секунд после того, как,RElay близка;

Переключения: Введите переключения команды, RreceiverRElay открыт, введите переключения командыСнова,RElay близка;

Блокировка: введите команду «Канал 1», канал приемника 1 открыт, канал 2 закрыт.

Введите команду Channel 2 Latched канал приемника 2 открыт, канал 1 закрыт.

Введите команду Channel 3 Latched канал приемника 1 закрыт, канал 2 закрыт.

Задержка: Введите задержки команды, RreceiverRElay открыт, задержка0-9999Секунды(MODBUSКоманда 0-255 секунд) после того, как,RElay близка;

Во время задержки этер вЗакрытьКоманда, Немедленно закройте реле

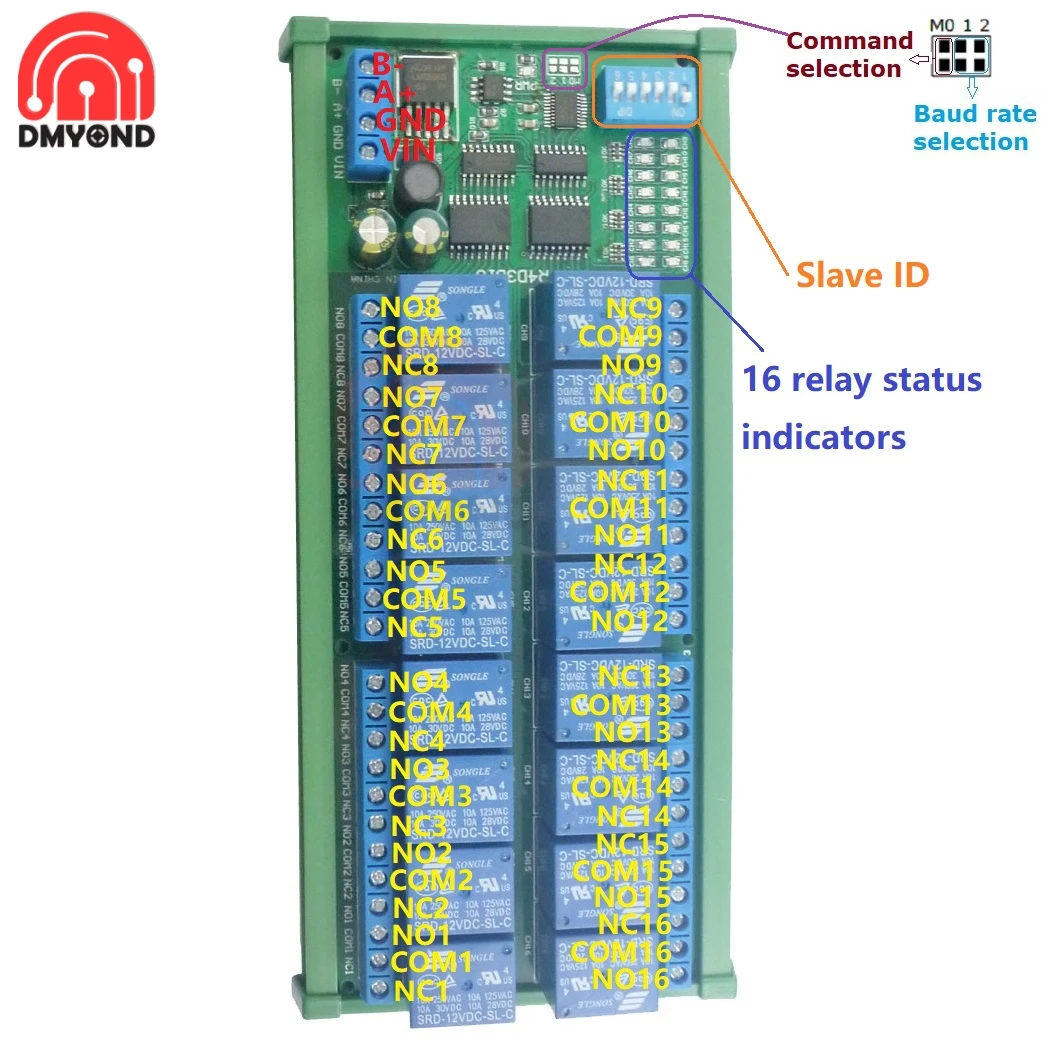

РабID: A0-A5 является slaveID, Вы можете выбрать 64 различных slaveID.

В режиме команды MODBUS идентификатор slave должен быть верным

1.Эта версия имеет 2 команды режимов, MODBUS RTU и в команде.2.Команду по умолчанию является MODBUS RTU команды, совместимый с старых версий.

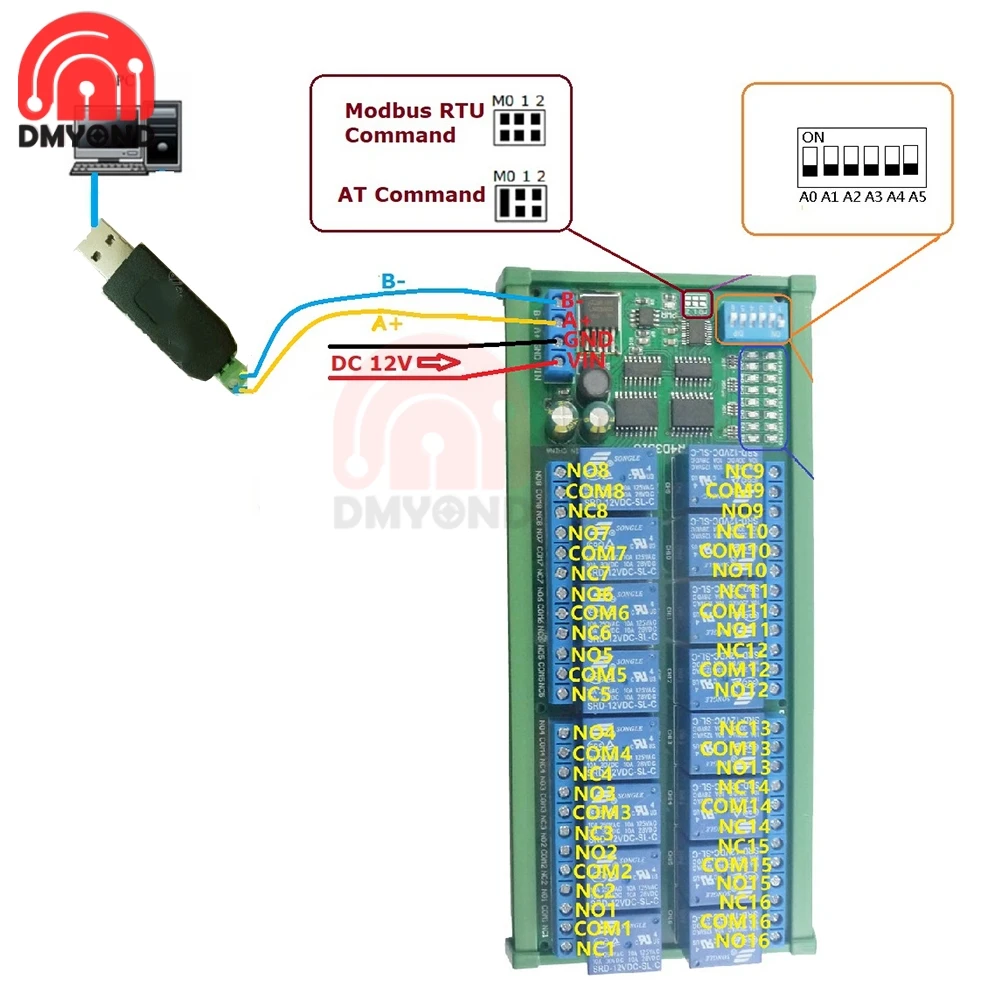

3.Переключиться в команду путем замыкания M0 коврик.

4.Скорость передачи по умолчанию является 9600BPS. Вы также можете выбрать скорость передачи данных, закоротив накладки M1 и M2.

9600BPS (По умолчанию)

2400BPS

4800BPS

19200BPS

Описание команды, пожалуйста, обратитесь к "16Канал рельс RS485 реле commamd"

Типичные приложения:

1 при управлении модуль, вы можете использовать MODUBS RTU инструкция или в инструкции. В командном режиме переключатель циферблата (рабочий адрес) недействителен и может управлять только одним модулем одновременно.

 MODBUS командный режим (шестигранный)Можно Управление в различные способы: Серийный Hyper Terminal Управление (необходимо вручную добавить CRC), Modbus опрос по Управление (программное обеспечение для автоматического добавления CRC), ПЛК или MCU процесс Управление

Схема проводки:

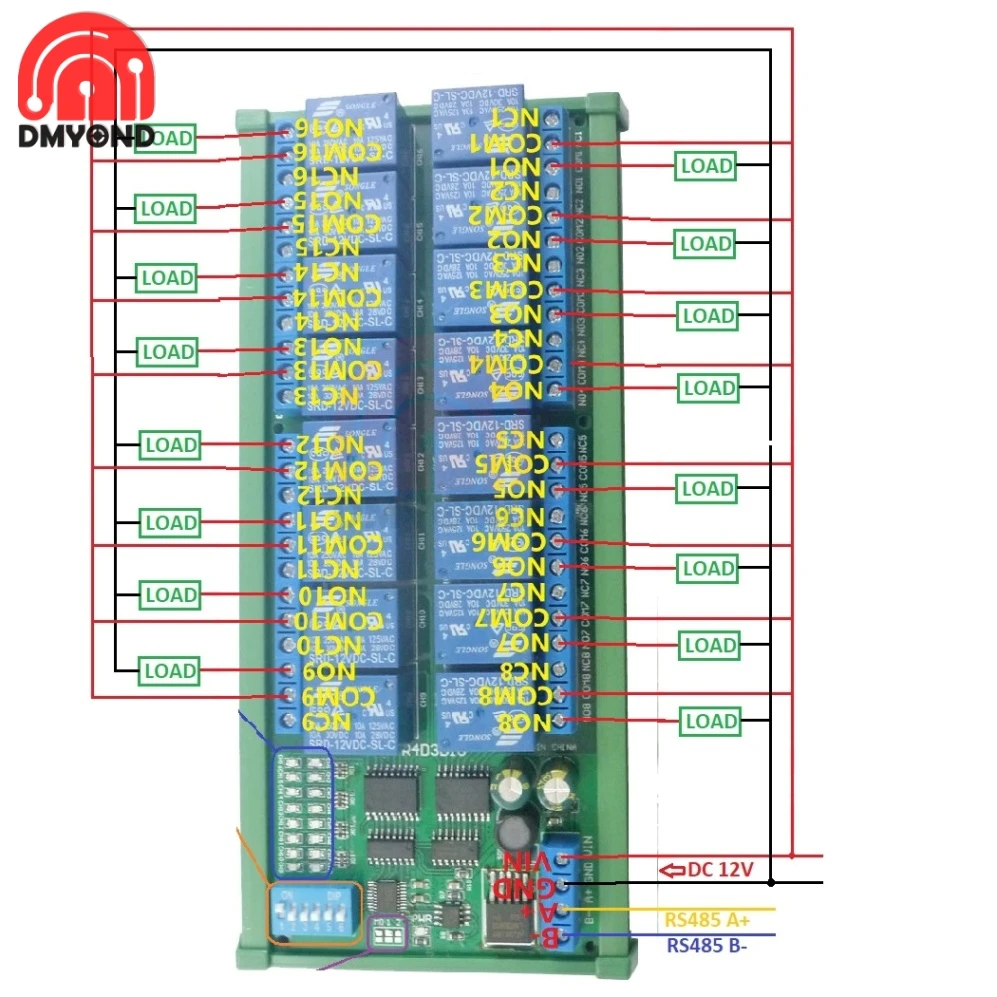

1.DC 12V система управления, монтажную схему ниже. "Нагрузка" может быть камерой, светодиодный светильник, вентиляторы, двигатели и другое оборудование DC 12V

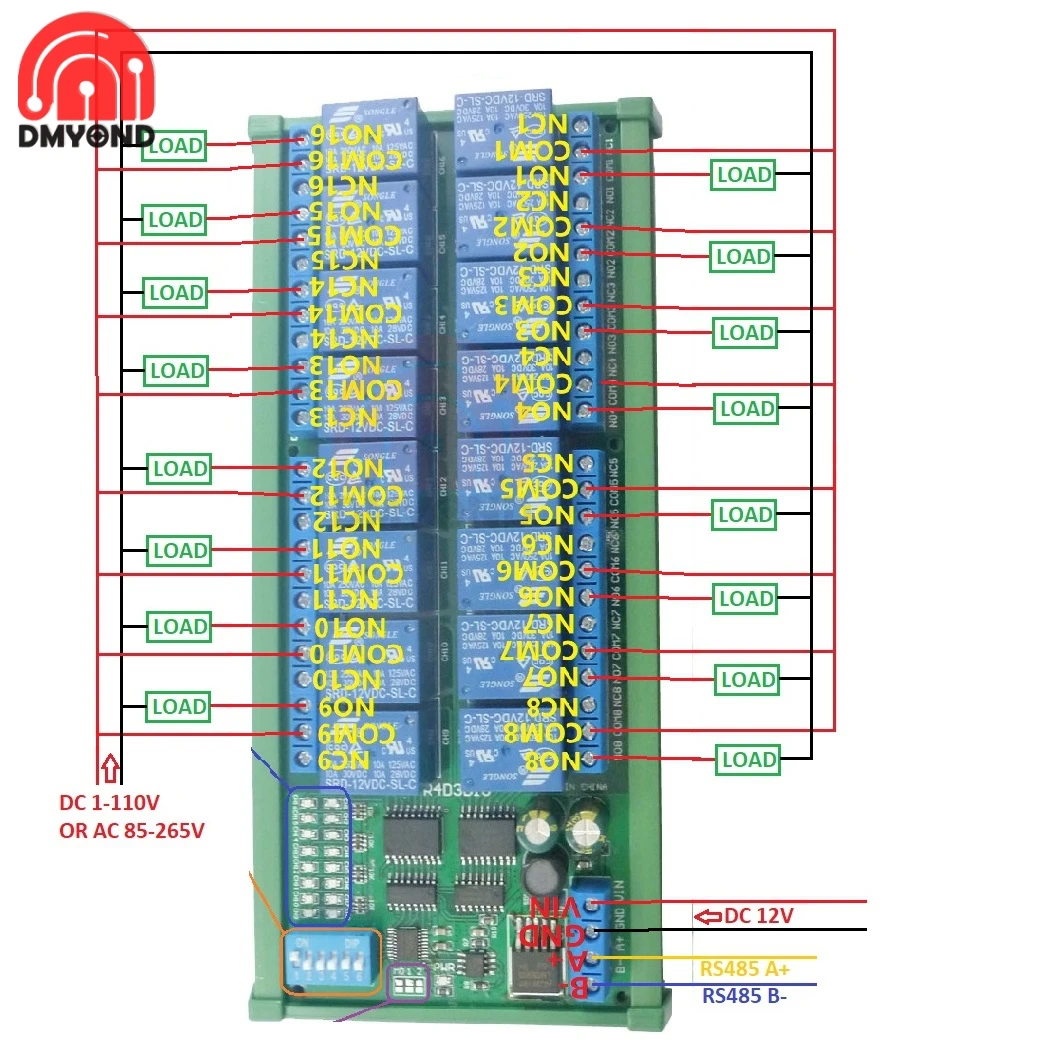

2 постоянного тока 1-11.0VAC 85-265V цепь управления, монтажную схему ниже (Обратите внимание: Если вы не AC/DC 12V нагрузки, нужна другая DC 12V источника питания). "Нагрузка" может быть светодиодный светильник, вентиляторы, двигатели, флуоресцентные лампы, солнечные водонагреватели и другое AC оборудование постоянного тока
