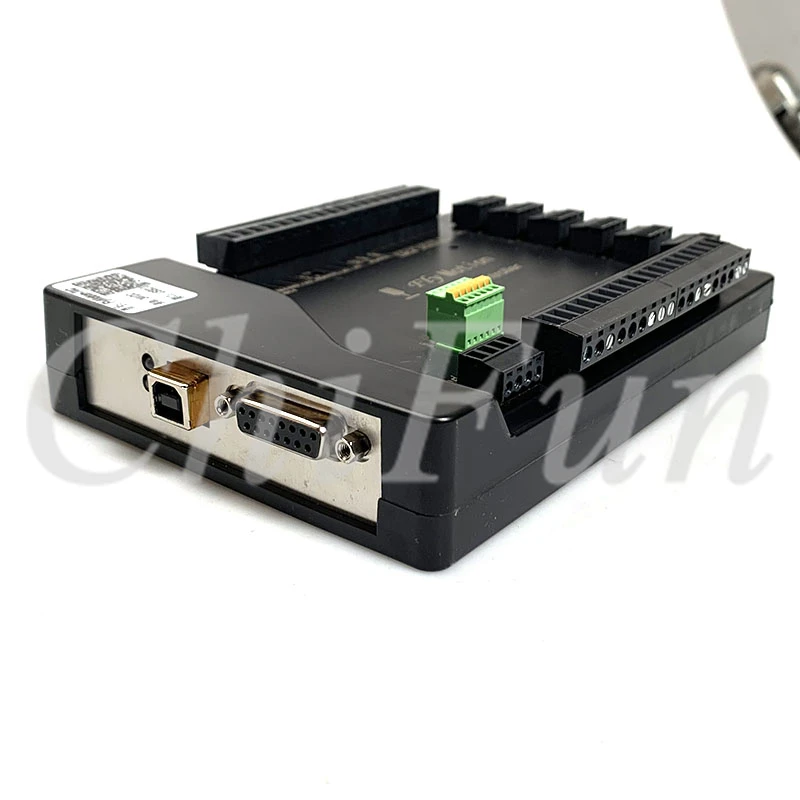

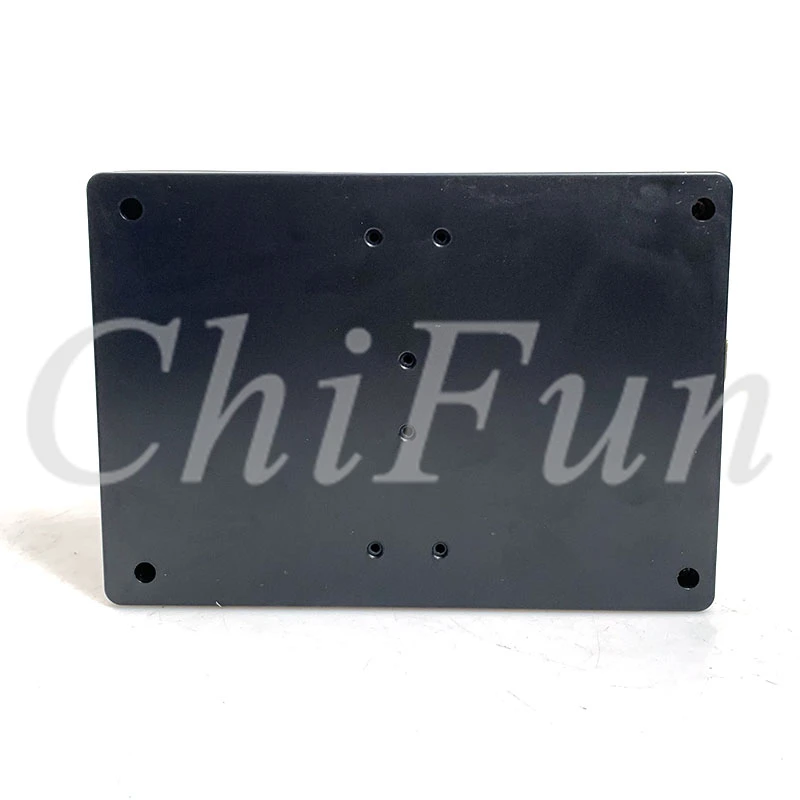

USB ЧПУ гравировальный станок Mach3 3/4/6 интерфейсная плата токарного станка карта

> Поддержка всех версий Mach3, включая последнюю версию.   > Поддержка всех версий Windows, включая Win8/Win10, без номера операционных систем.   > USB не работает, все версии Windows включаются «подключи и работай» и поддерживают горячее подключение.     > В шине USB используется высококачественная изоляция магнитной муфты микросхемы, что является действительно ценной изоляцией. Он отличается от изоляционного входа и выхода оптрона обычных контрольных карт. Достигает сверхвысокой надежности и может обеспечить абсолютную безопасность компьютерного USB-порта. В то же время гарантируется сильная защита от помех ЭМС.     > Один чип, система более обтекаемая, и стабильность в бесчисленное количество раз выше, чем общий метод обработки нескольких чипов.   > Двухъядерный ультра-высокоскоростной процессор (одноъядерный, максимальная частота 204 МГц) с большой резервностью в вычислениях и возможностях обработки. И он гарантированно достичь импульсный выход частота 1000 кГц на ось под 3 оси связь, 750 кГц на ось под 4-осевой связь, И максимальный импульсный Выходная частота 6-осевой связь до 500 кГц. Можно подключить сервоприводы/шаговые двигатели.   > Размер буфера управления движением может быть настроен, чтобы гарантировать, что самый быстрый цикл интерполяции также может работать стабильно, и компьютер может работать стабильно, когда нагрузка слишком тяжелая.     > Благодаря 16 изолированным входным портам интерфейс ввода проще простого, порт может быть сухой или влажным контактом, проводка более удобная, метод сухого контакта должен только подключить физический переключатель к заземляемому проводу. Все 16 входных портов имеют индикатор сигнала, светильник катор горит при низком уровне, отладка простая и четкая.     > Он имеет до 24 выходных порта (с 6 каналами, RS485 может быть расширен до 16 каналов), 32 входных порта (с 16 каналами, RS485 может быть расширен до 16 каналов).   > Выходной порт управления скоростью ШИМ (изолированный), можно установить частоту ШИМ, а рабочий цикл постоянно регулируется от 0 до 1000.   > С функцией измерения скорости фактическая скорость шпинделя отображается в реальном времени на интерфейсе Mach3, а измерение точное и стабильное.   > С объемом 256 байт видеорегистратора, он может сохранить значение координат и количество линий обработки 6 осей, И нет необходимости найти точку изменения, когда питание включено в следующий раз.   > Все выходы по оси движения представляют собой дифференциальные сигналы и могут быть подключены к высокоскоростным входным портам сервопривода.   > Можно установить ведомую ось, поддерживает двойную X, двойную Y, двойную Z ось. Мягкая Обработка нижнего слоя делает систему более безопасной.   > Удобное обновление программного обеспечения, есть кнопка аварийного мигания, Прошивка может мигать по желанию, мигание через USB очень удобно, не нужно беспокоиться о мигании неправильной проблемы, вы можете обновить через USB как мигать.   > Изолированная шина RS485, может расширять вход и выход или подключаться к положение чтения сервопривода, подключаться к измерительной линейке и т. д. (требуется индивидуальная разработка).   > Круглый изоляции, Все входные и выходные отделены от motion блока управления, и пульс изоляции использует высокоскоростную 10 м оптрон. Поддержка одного/двух импульсов.   FlyMotion улучшил ZKMotion, в основном следующим образом: Можно связаться следующими способами 1. Добавьте в общего режима Фильтр Индуктивности цепи питания на входе, чтобы повысить EMI анти-помех. 2. Выход уменьшается от оригинального 8-канальный изоляцией для 6-канальный полная изоляция (в основном для того, чтобы сохранить оболочку неизменным, выходной порт не используется так много). 3. Интерфейс управления скоростью шпинделя контроллера поддерживает два вида выходного режима напряжения и режима ШИМ. 3. Отдельная изоляция интерфейса управления инвертором может значительно решить проблему помех от EMI инвертора. Часто задаваемые вопросы: 1. Вопрос: Как установить программное обеспечение? Ответ: В настоящее время nMotion программное обеспечение создало специальное Установочное программное обеспечение. На китайском совместном сетевом диске Baidu есть простые файлы установки. Просто загрузите и установите напрямую. 2. В: Как использовать карту управления? Ответ: вам нужно внимательно прочитать руководство. В руководстве приведено использование импульсных портов, входных портов, выходных портов и использование дополнительных функций в главах. Контрольная карта обычно питается от 24 В постоянного тока. Для получения подробной информации обратитесь к соответствующему руководству продукта. Подключите USB к компьютеру, установите программное обеспечение Mach3 и работайте после сброса. Как правило, его можно перемещать после подключения линии управления направлением импульса. 3. Вопрос: в чем проблема дрожания при обработке контрольной карты? Ответ: В большинстве случаев это вызвано неправильной конфигурацией программного обеспечения. Если производительность компьютера слишком низкая, она обычно вызвана включением функции «резки постоянной линейной скорости» по ошибке. Просто выключите функцию «постоянная линейная скорость резки» на странице «Настройки». Конечно, есть также причины по ошибке включать другие функции. Его следует определить в соответствии с реальной ситуацией. Дрожание кривой оснащены очков является главным образом по причине. 4. В: почему карта управления останавливается после работы в течение 1 часа? Ответ: код активации обычно введен до отправки контрольной карты. Если нет кода активации, пожалуйста, вовремя свяжитесь с магазином, чтобы получить код активации, соответствующий соответствующему коду SN. 5. Вопрос: ограничение входного порта, какой порт является оригинальным и как подключиться? Ответ: В настоящее время карта управления привела множество примеров диаграмм подключения, которые довольно подробно описаны. 16 функций входных портов на самом деле одинаковы. Все они реализованы через конфигурацию программного обеспечения. Поэтому вам нужно внимательно прочитать руководство. 6. Вопрос: Как подключить выходной порт и как его использовать? Ответ: Все версии выходного порта-это выход NPN транзистора, который служит только для черчения тока и не имеет выхода напряжения, поэтому нет необходимости измерять выходное напряжение порта. 7. Вопрос: Как подключить инвертор шпинделя? Ответ: инвертор используется для привода шпинделя. Контроллер регулирует скорость и частоту, отправляя сигнал напряжения в инвертор. Только один сигнал напряжения и сигнал управления вперед и назад. Проводка очень простая. Конкретная проводка не определяется контроллером. Зависит от инвертора. Как правило, инвертор более четкий. Перед настройкой некоторых параметров инвертора необходимо внимательно прочитать, например, настройку внешнего напряжения для управления частотой инвертора. Функция управляющего порта-прямое вращение, обратное вращение или другое. Пример соединения: интерфейс GND на инверторе обычно является заземляющим проводом сигнала управляющего напряжения и контрольной картой BGD, преобразователь «Вперед» или «СТАРТ» Интерфейс X1 подключен к FWD + на карте управления, а сигнальный COM инвертора подключен к FWD-карты управления. Клемма управления напряжением VI подключена к клемме VO на карте управления (указанные выше названия-только примеры, и конкретные названия подлежат инвертору). 8. В: почему я не могу использовать маховик при подключении? Ответ: А. Нажмите клавишу TAB, чтобы выйти из дополнительной панели MPG, и нажмите «режим MPG/режим пирсинга/режим передачи» (интерфейс называется по-разному в разных версиях). B. Нажмите и удерживайте белую кнопку на маховике при аварийной остановке для выбора оси или увеличения. C. Нажмите белую кнопку на боковой стороне операционного руля, отпустите ее и остановите. 9. Вопрос: Почему Кнопка аварийной остановки на ручном колесе не отвечает? Ответ: Кнопка аварийной остановки на ручном колесе эквивалентна IN17 входного порта, то есть Количество портов ESTOP установлено на 2, и номер контакта устанавливается на 17. Версия FlyMotion активна на высоком уровне, а версия nMotionV5 активна низком уровне. Пользователи могут отрегулировать эффективный уровень в соответствии с реальными условиями тестирования.
