Высоковольтный генератор дугового зажигания 15 кВ инвертор Повышающий Модуль

Высоковольтный генератор дугового зажигания 15 кВ инвертор Повышающий Модуль

Высоковольтный генератор дугового зажигания 15 кВ, инвертор, Повышающий Модуль, набор «сделай сам», катушечный трансформатор, плата драйвера

Примечание:
Этот товар является комплектом «сделай сам», а не в сборке. По умолчанию с одной печатной платой.

Особенности:
Этот товар представляет собой Катушка-усилитель Производственный комплект, схема проста и надежный, с профессиональная линия рисунки, электронный научно-исследовательских удобство энтузиастов

Использование:
Научный эксперимент для старшей школы, электронное оборудование, генератор отрицательных ионов, научное небольшое производство. Эта схема создается при стабильной высокочастотной дуге, при высоких температурах, может легко воспламенять горючие материалы, поэтому ее называли плазменными зажигалками

Параметры:
Внешние размеры трансформатора 15 кВ около: 27 × 16 × 21 мм
Входное напряжение: постоянный ток 3,7-4,2 в (ограничение 12 В, легко повредить не рекомендуется, этот трансформатор поровну подходит для входного напряжения 12 В, но требует соответствующего роста в основании отзывы резистор около 150Ω ~ 1.5KΩ, сопротивление должно быть большим, чтобы заменить небольшой настройки, или сгорел транзистор или трансформатор)
Входной ток: <2 А
Выходное напряжение: около 15 кВ (обратите внимание на безопасность при использовании)
Выходной ток: ≤ 0,4 А
Расстояние биполярного зажигания высокого напряжения: ≤ 0,5 см

Когда входной сигнал устройства 3,7-4,2 в, вторичный выход высокого напряжения не подключен к высоковольтным выпрямительным диодам и конденсаторам, уровни выходных клемм ≤ 1,5 см в длину могут создавать фиолетовую высокотемпературную дугу, без трещин, но очень высокая температура, вы можете легко и мгновенно направить сигаретную бумагу, Или даже очень тонкая проволока сжигала искры (например, химические эксперименты младшей старшей школы, тонкий провод в сцене сгорания кислородом, но не такой насыщенный кислород.)

Структура трансформатора:
Существуют две основные обмотки, первичная обмотка, Отзывы обмотки, вторичного выходного высокого давления, гибкий шланг высокого давления. Другое: трансформатор 15 кВ, предназначенный для максимальной выходной мощности, предельная выходная мощность не может превышать 15 кВ,-это одна градусная дуга, более высокое выходное напряжение, вероятно, повредит трансформатор.

Размер печатной платы: 4,2 см * 3,2 см * 0,16 см;

ПРИМЕЧАНИЯ по установке:
1). С деталями печатной платы улучшенное производство, в которой линия трансформатора толстой линии и тонкой линии, это следует обратить внимание на другие компоненты с помощью платы шелковых символов и параметров сварки на линии. На плате трансформатора выполнены три прокладки, в которых относительно большое отверстие для колодки, в то же время сварочная плотная эмалированная проволока и тонкая эмалированная проволока, толстая эмалированная проволока и тонкая эмалированная проволока не используют одинаковую сторону, Например, с левыми толстыми линиями и правой стороны тонкой проволоки в или с левой стороны тонкой линии и правой стороной толстой линии сварки, короче, не используйте одну и ту же сторону толстых линий, и могут быть тонкие линии.

2). Для того, чтобы предотвратить выход 2-проводной расстояние слишком далеко друг от друга, в результате чего на холостом ходу, оборот в минуту, вы можете сварить 3P pin на выходе.

3). После успешного производства, если выходной доступ к высоковольтному конденсатору и трем высоковольтным выпрямителям, составленным из двух схем напряжения, вы можете производить высокое напряжение постоянного тока, вы можете изготовить Анионный генератор.

Комплекпосылка ция:

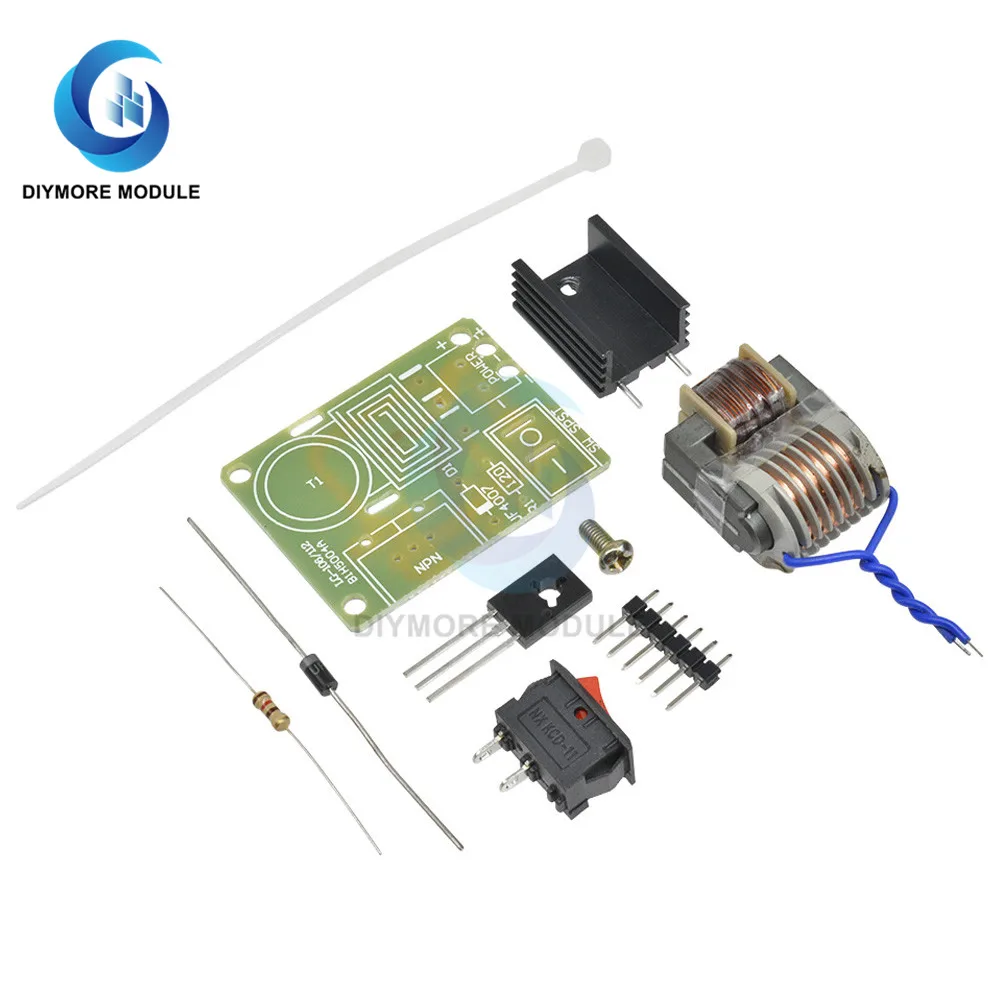

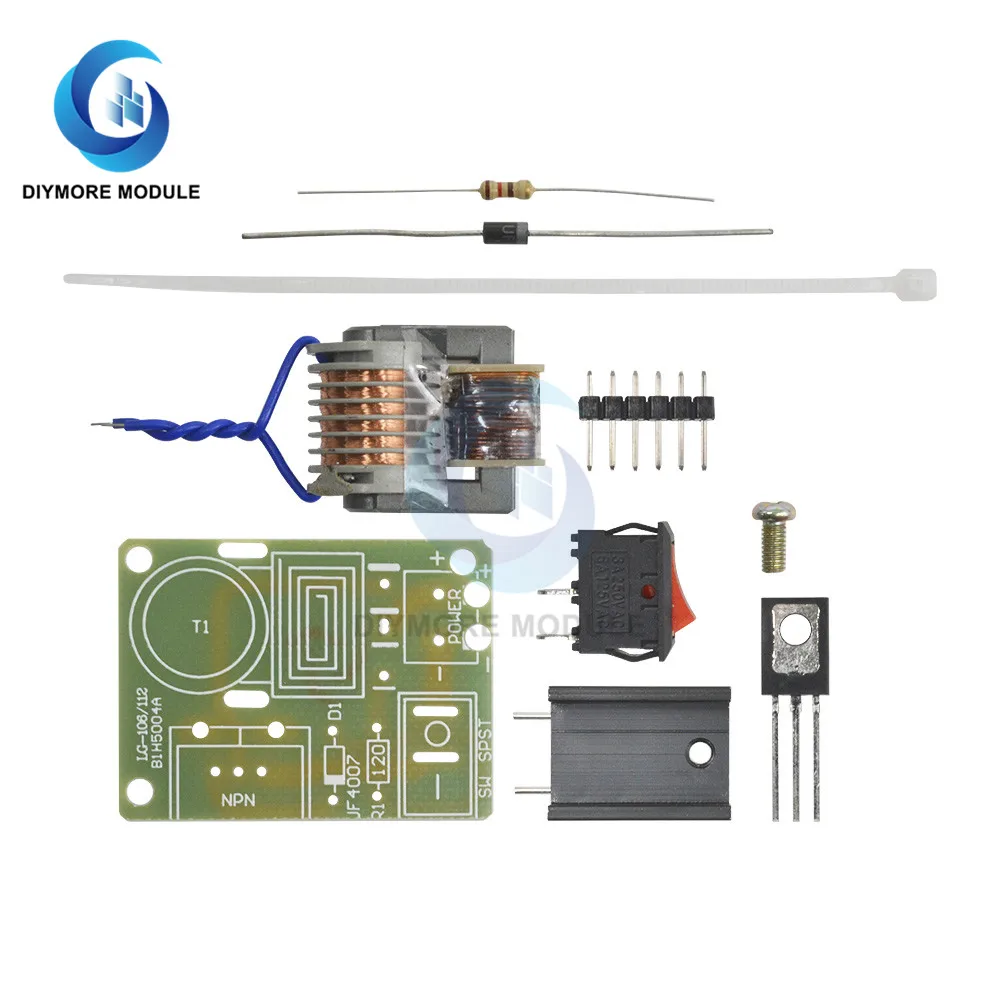

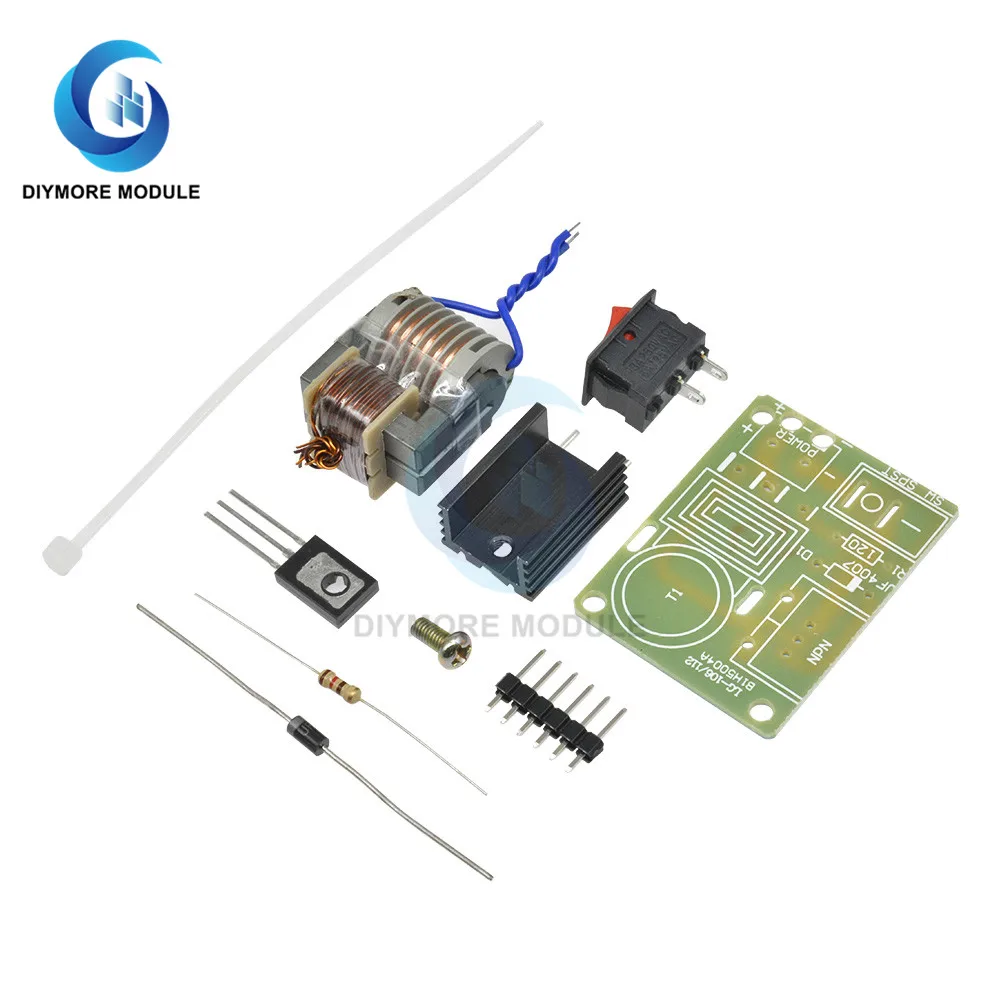

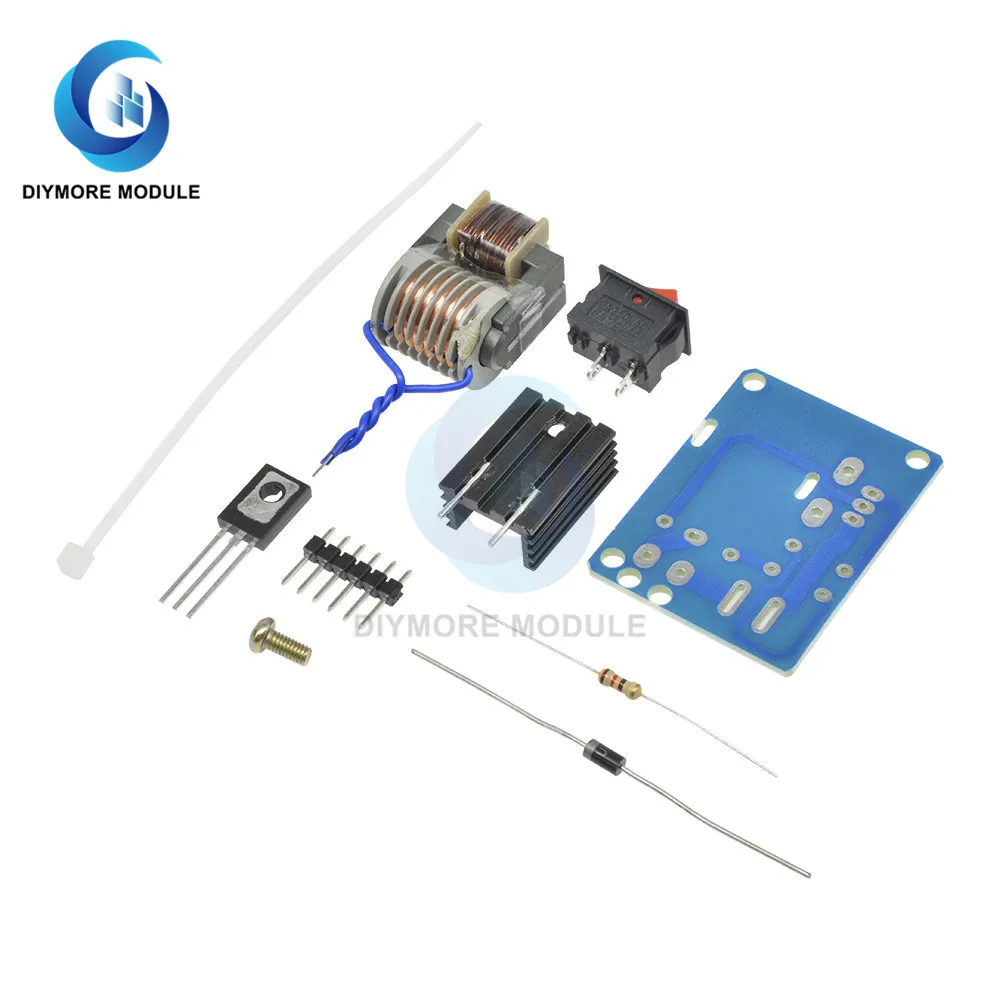

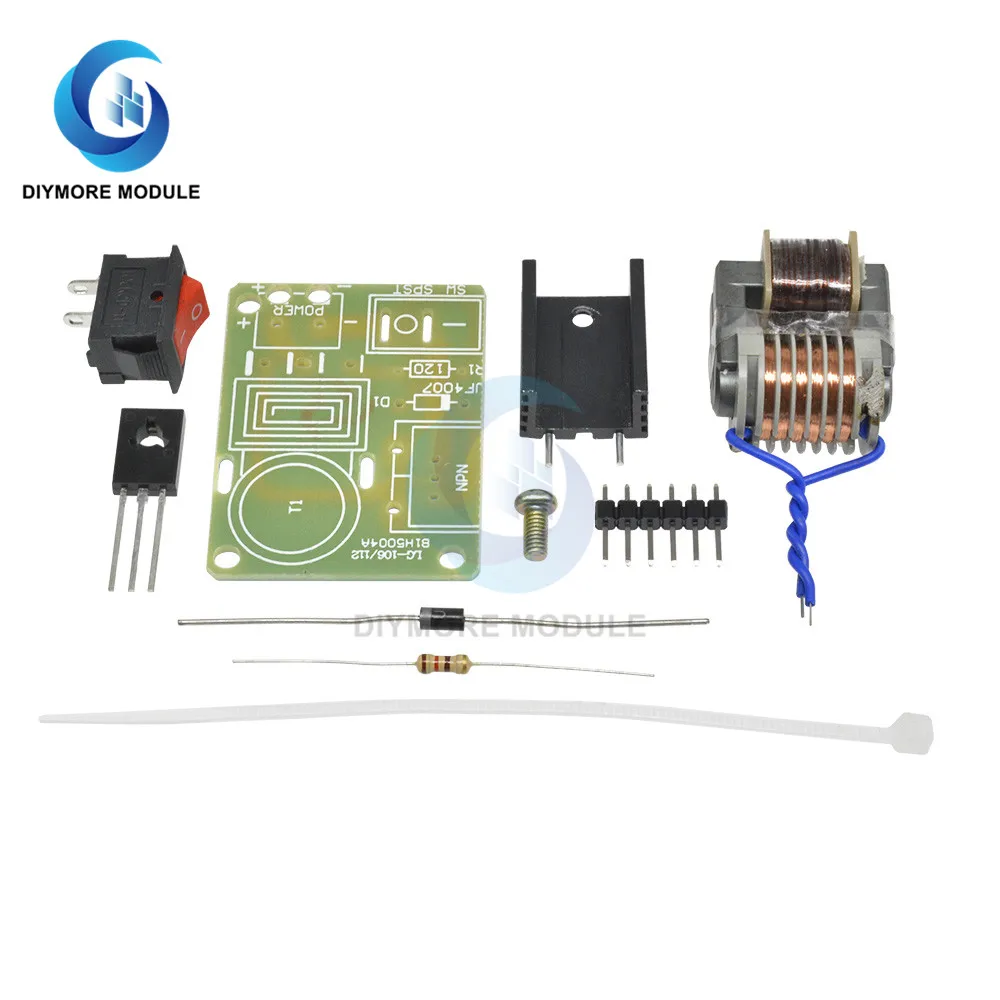

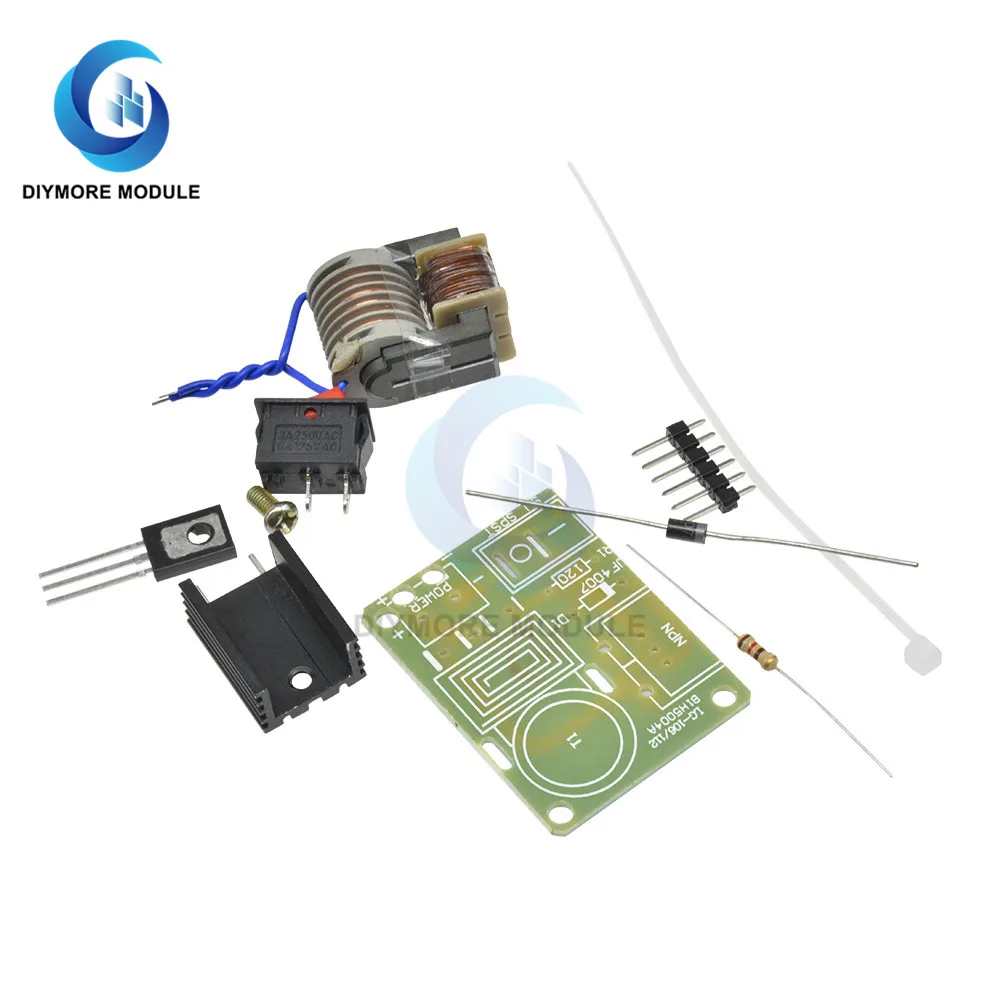

15VKE = 1 type step-up transformer x1
Печатная плата X 1
Сопротивление 120 Ом X 1
Высокоскоростной диод UF4007 X 1
N20 транзистор X 1
Радиатор X 1
M3 х 6 винтов х 1
Выключатель лодки X 1
3-Pin X 1
