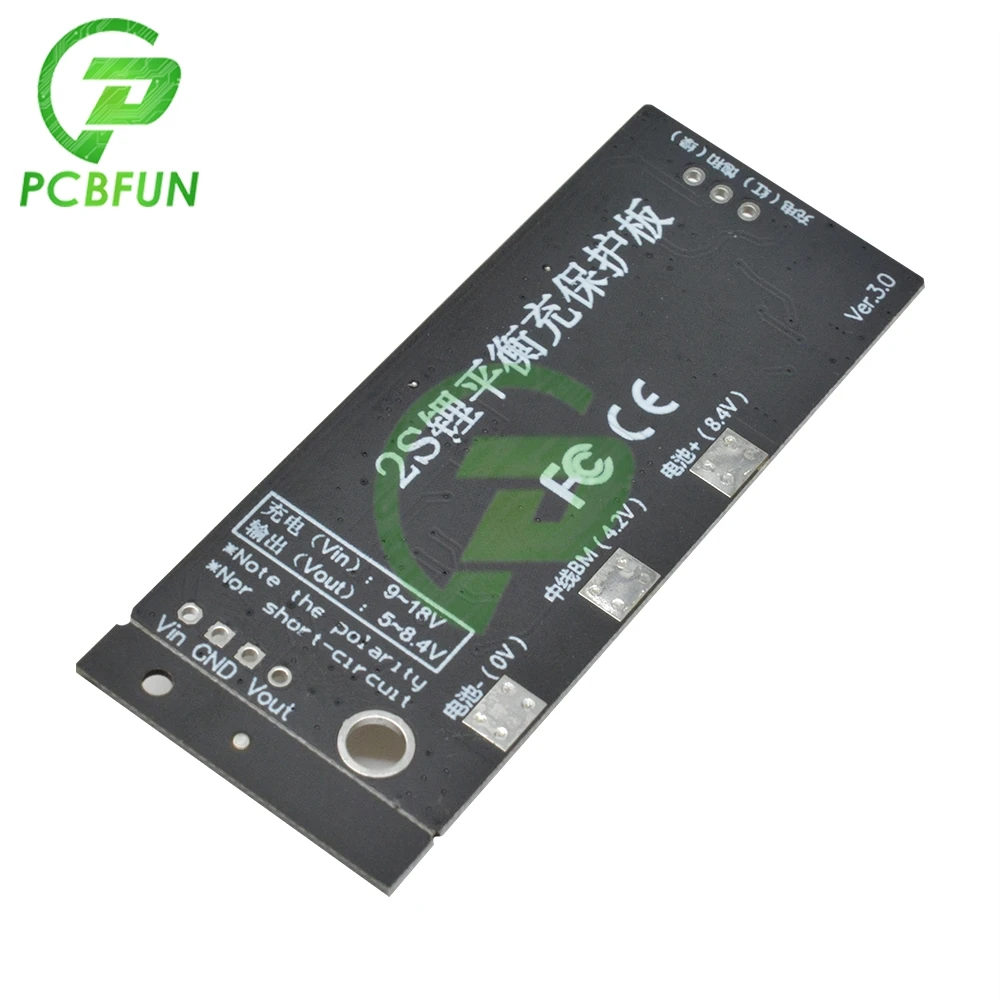

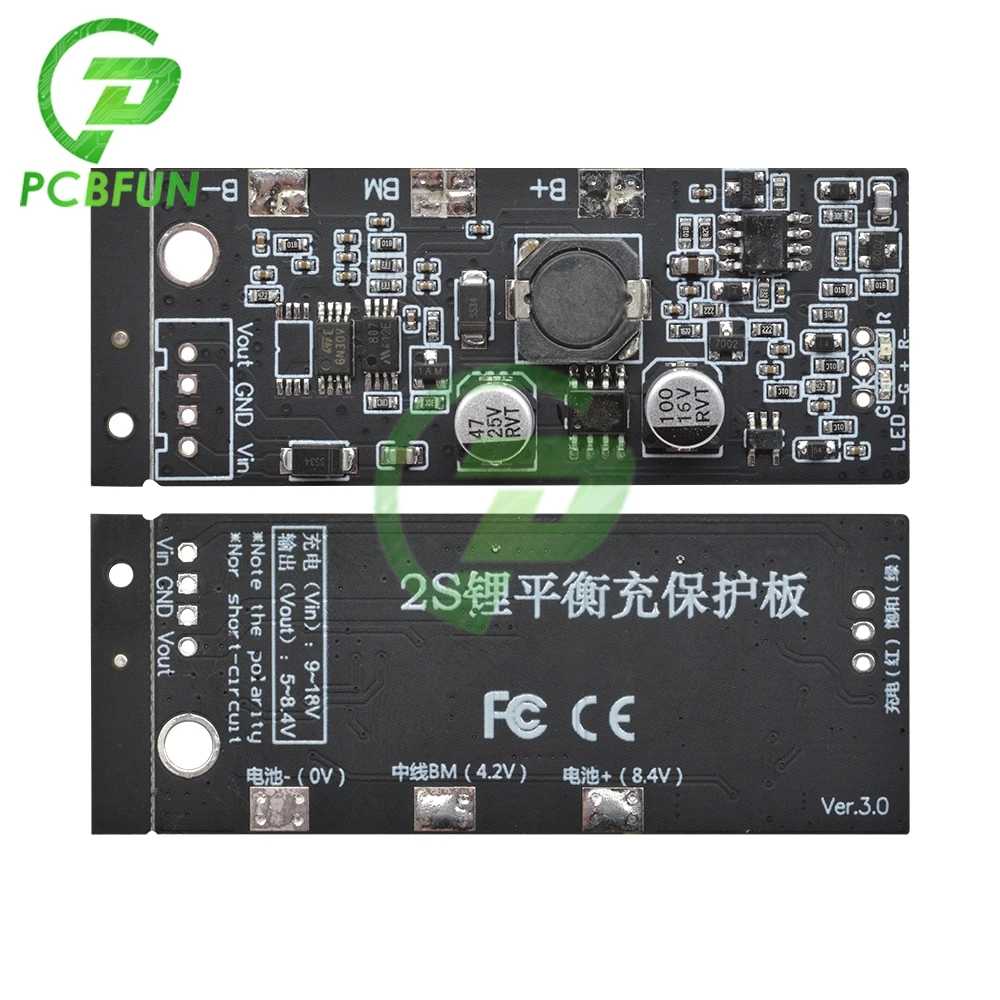

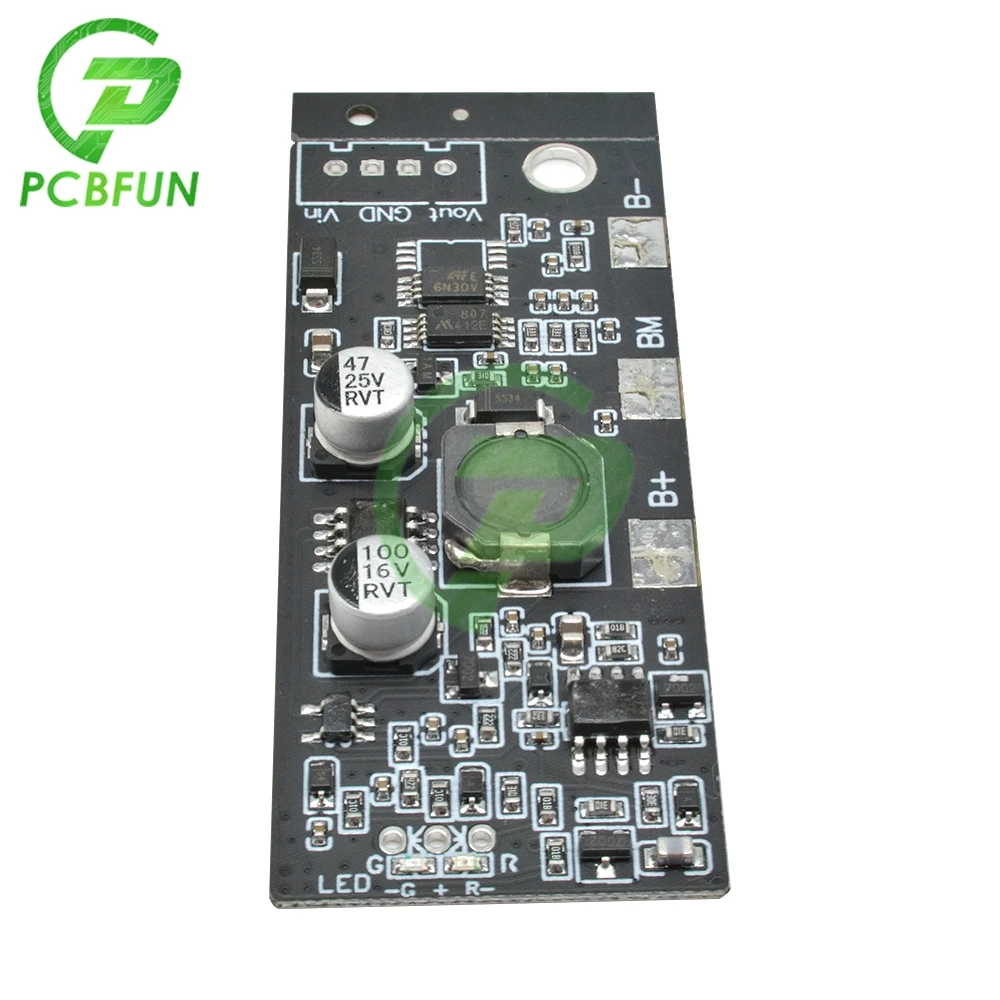

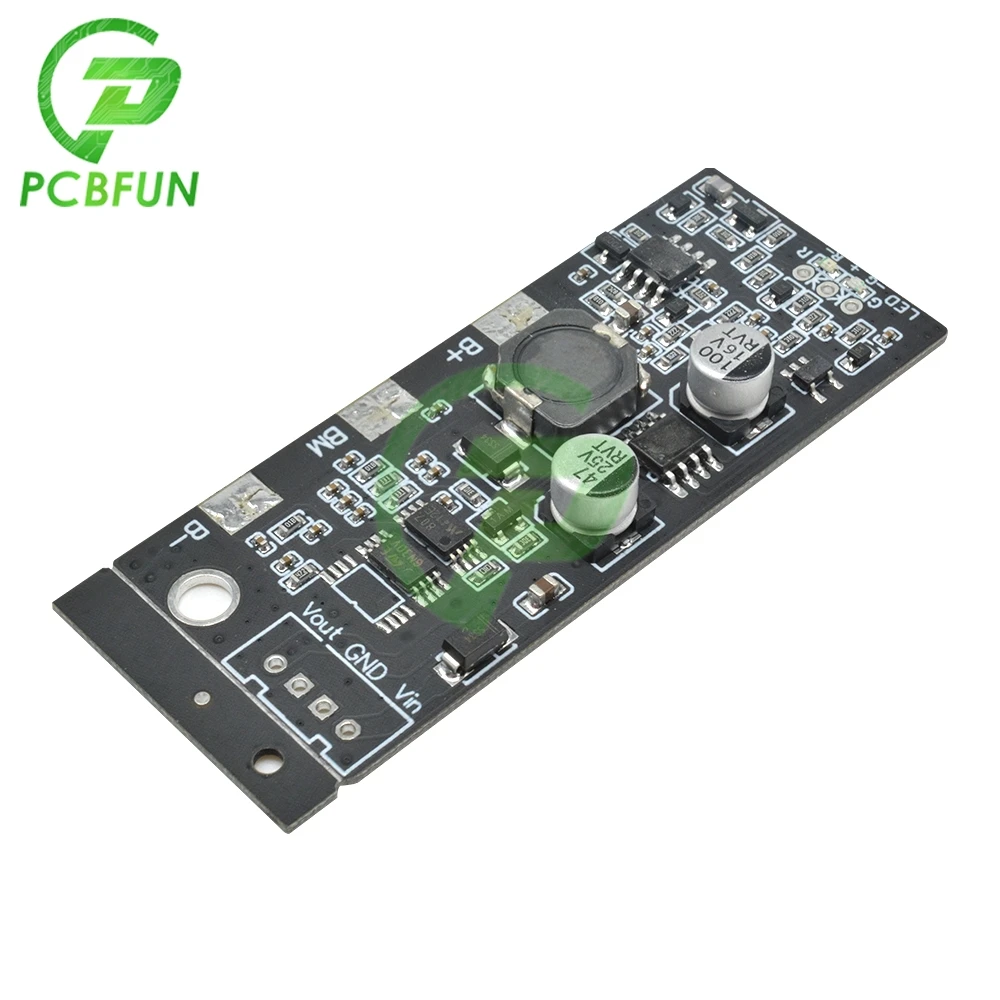

2S литий баланс Зарядное устройство зарядки защиты доска с логической

2S литий баланс Зарядное устройство зарядки защиты доска с логической

Модуль безопасности имеет защиту от зарядки UPS функцию резервного выключателя питания. Когда выходное напряжение выходное, зарядное устройство является входным. Если зарядное устройство будет плавно переключаться и отключать внутреннюю батарею.

Совет: после подключения платы защиты аккумулятора выход отсутствует, потому что внутреннее состояние заблокировано, и для активации зарядки требуется только адаптер 12 В/1 А, таким образом, есть нормальный выход.

Улучшения в последней версии:

1. Используйте пластиковые potting для инкапсуляции индукторов, и нет высокочастотного шума при зарядке низковольтных батарей;
2. Входное напряжение увеличивается до 20 в, а солнечная панель 18 в может быть непосредственно использована в качестве перезаряжаемого источника питания.
3. Коврик для батареи предварительно сложен с оловом по умолчанию, что облегчает паять и фиксировать батарею.

Описание товара:

Этот продукт совместим с выходным током 9 ~ 15V 1A, через различные адаптеры питания для различных форм литий-полимерного аккумулятора 3.7V18650. Основной чип защиты модуля IC принимает оригинальную серию MITSUMI в Японии, транзистор MOS с переключателем принимает оригинальную серию National Semiconductor 6N, в настоящее время максимально допустимый 6A, система преобразователя постоянного тока использует американский профессиональный чип управления питанием MILPITAS, высокую эффективность преобразования, низкое тепловыделение и зарядный ток. В этом модуле используются керамические конденсаторы Samsung и высокоточные резисторы из Японии KOA, а оригинальная Диодная плата VISHAY в США является керамической доской военного класса FR-4 стекловолокном. Он разработан, тонко обработан и полностью протестирован. Он компактный, подходит для различных случаев высокого спроса, высокой интеграции и высокой стабильности для удовлетворения различных требований производительности, обеспечивая абсолютно безопасный и надежный аккумулятор.

Модуль состоит из двух частей:

1. Блок питания DC-DC часть преобразования постоянного тока: вход 9-15 в преобразуется в постоянный 8,4 в (высокая эффективность);
2. Защита баланса зарядки часть: 2S + Серия литиевая защита цепи зарядки, каждая батарея может гарантировать безопасность и классификацию;

Защитная панель используется для того, чтобы бренд Japan MITSUMI использовал оригинальный чип защиты аккумулятора:

Высокоточная схема обнаружения напряжения;
2. Терминал подключен к высоковольтному оборудованию зарядного устройства;
3. Встроенная трехуровневая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 и короткого замыкания нагрузки);
4. Транзистор MOS может управляться зарядкой и разрядкой аккумулятора;
5. Низкое потребление тока в режиме ожидания.

Параметр:

Модель: CX-74-2S (V1.0)
Размер: 62*26*6,9 мм
Напряжение при зарядке диапазон: 8,40-8,45 v ± 0,05 v
Защита от избыточной разрядки Диапазон напряжения: 4,6-5,1 v ± 0,05 v
Максимальный рабочий ток: 2-3A
Максимальный мгновенный ток: 4-6A
Статический ток: менее 6uA
Рабочая температура: -40 --- + 50 ℃
Условия хранения: -40-+ 80 ℃
Эффективный срок службы: более 50000 часов
Сопротивление: менее 45 МОм
Защита от короткого замыкания: защита, восстановление требует зарядки

Описание функции:

1. Подключите литиевый аккумуляторИ плата защиты согласно схеме проводки. Когда напряжение батареи находится между перезарядкой и разрядкой, и Вин + и GND заряжаются в течение 1 секунды, выходное напряжение Vout + и GND-это напряжение батареи 2S.
2. Функция перезарядки аккумулятора: Добавьте зарядное устройство между Vin + и GND для зарядки аккумулятора, светильник красного цвета, напряжение батареи заряжается от напряжения обнаружения перезарядки (8,40 ± 0,025 в), светильник индикатора работы системы зарядки включен, и зарядка остановлена. Защита от заряда.
3. Батарея защита от избыточной разрядки: в тех случаях, когда Батарея перепады напряжения на защита от избыточной разрядки напряжения (5,0 ± 0,08 V), подключите нагрузки между Vout + и GND для выполнения Батарея, защитите цепь, закройте путь разряда и Обеспечьте защиту от чрезмерного разряда.
4. Функция защиты от короткого замыкания: когда защита от короткого замыкания Vout + и GND работает быстро в пределах 5-50uS, отключите доступ и защиту от короткого замыкания.
5. Защита от перегрузки по току: в тех случаях, когда Vout + и GND ток rise (6A ± 0.1A), защита от короткого замыкания будет действовать быстро в 6,7-13 будет отрезать доступа и защитой от перегрузки.

О некоторых батареи загорится зеленым, но не может достичь 8,4 V Описание:

Поскольку самостоятельная сборка батареи в нормальных условиях не является строго подходящей субемкостью, короткая баррель определяет общую производительность батареи в соответствии с принципом наивысшего напряжения батареи, так что, если это строго соответствует с Емкость напряжения) точно такой же аккумулятор может работать при полной зарядке до 8,4 V, Другой автономный аккумулятор может достигать только в пределах нормального диапазона 8,2 В ~ 8,3 В. Конечно, не исключено, что на лампу переносится неспаренное напряжение батареи. В этом модуле используется профессиональный чип управления батареей, чтобы нести ответственность за общую безопасность батареи, это по соображениям безопасности, а не по качеству защитной платы!

Посылка включает в себя:

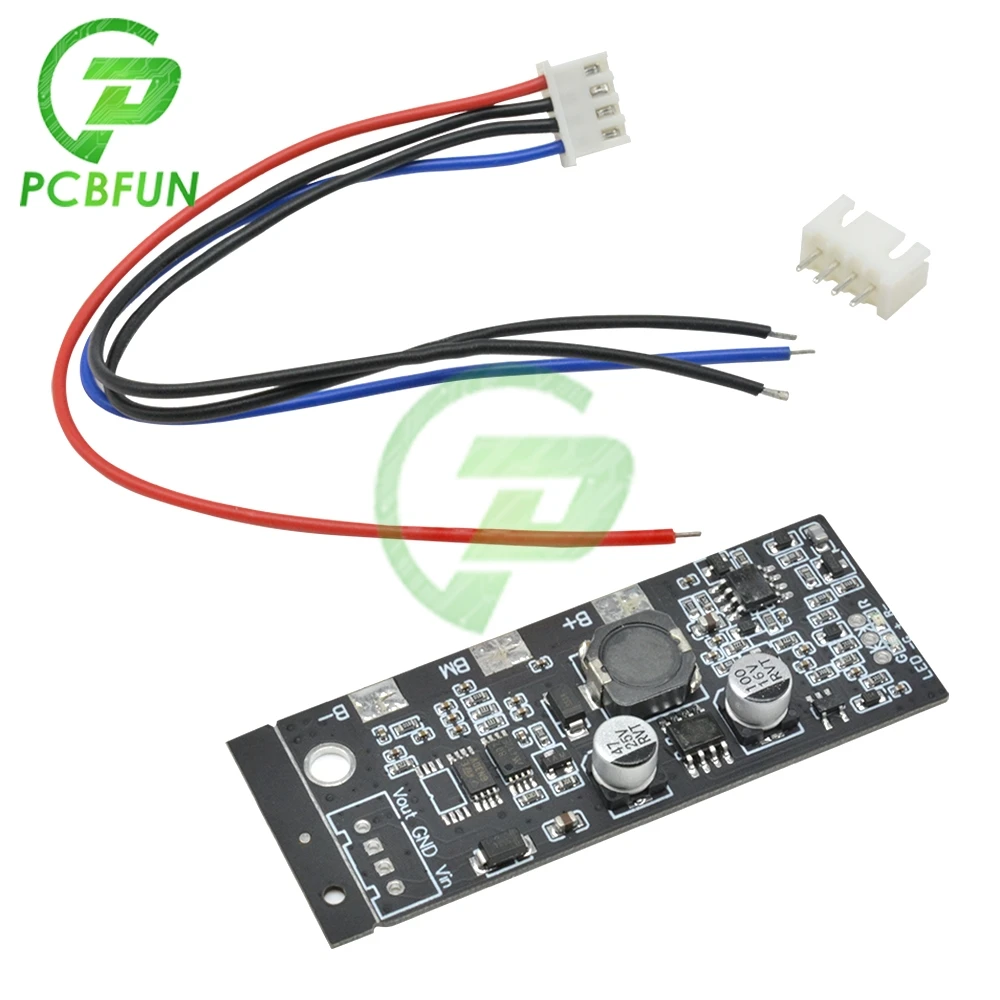

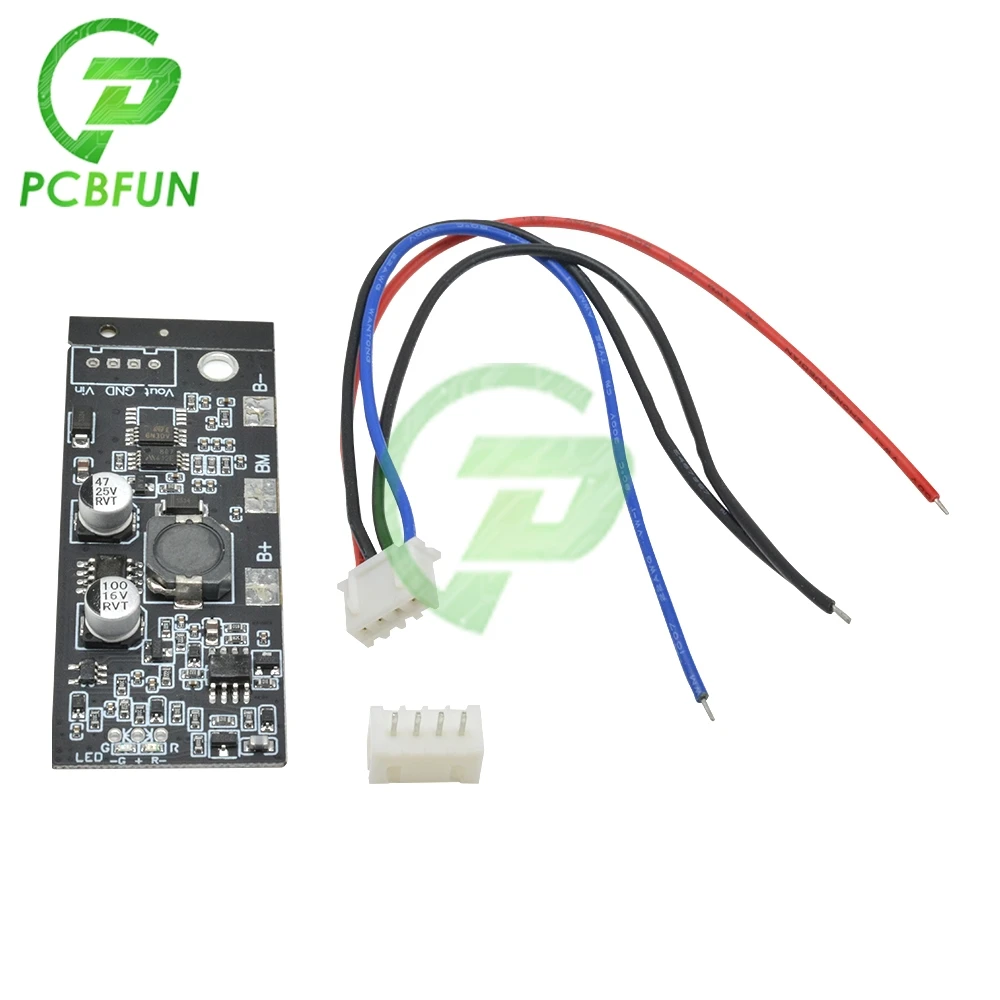

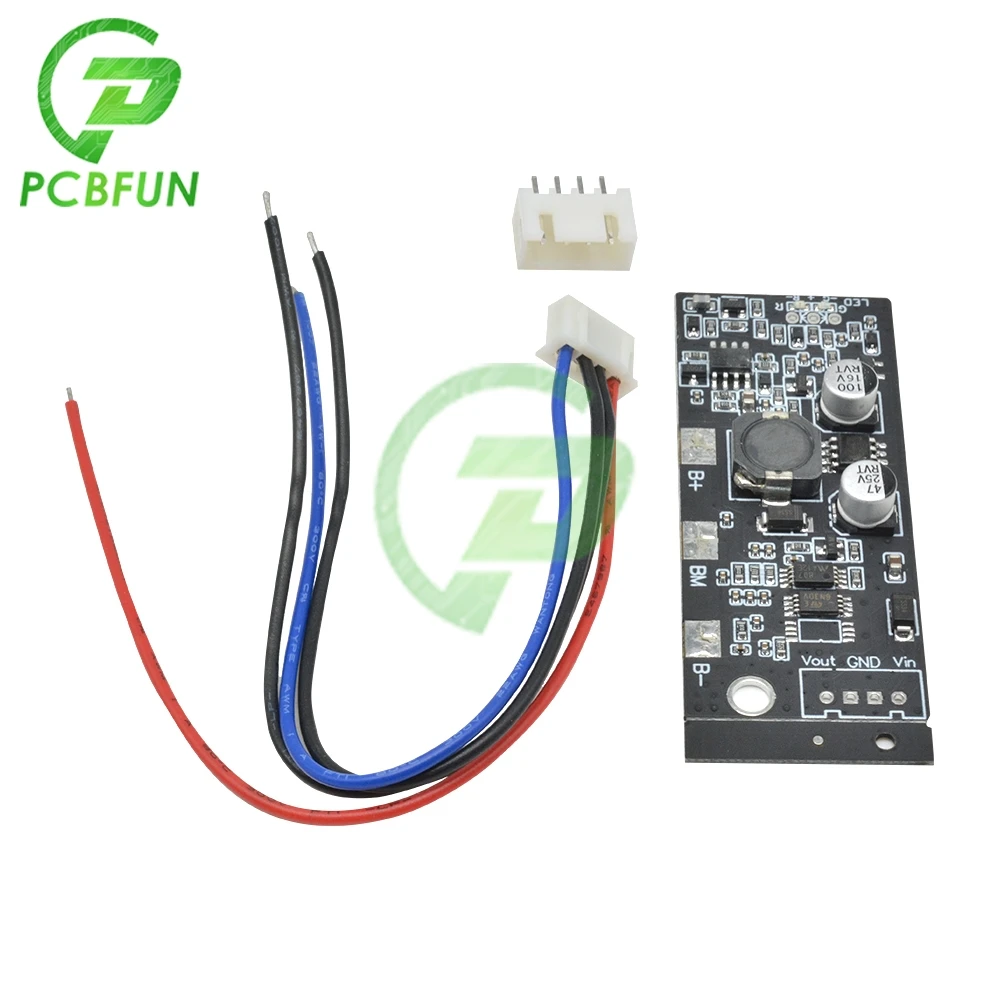

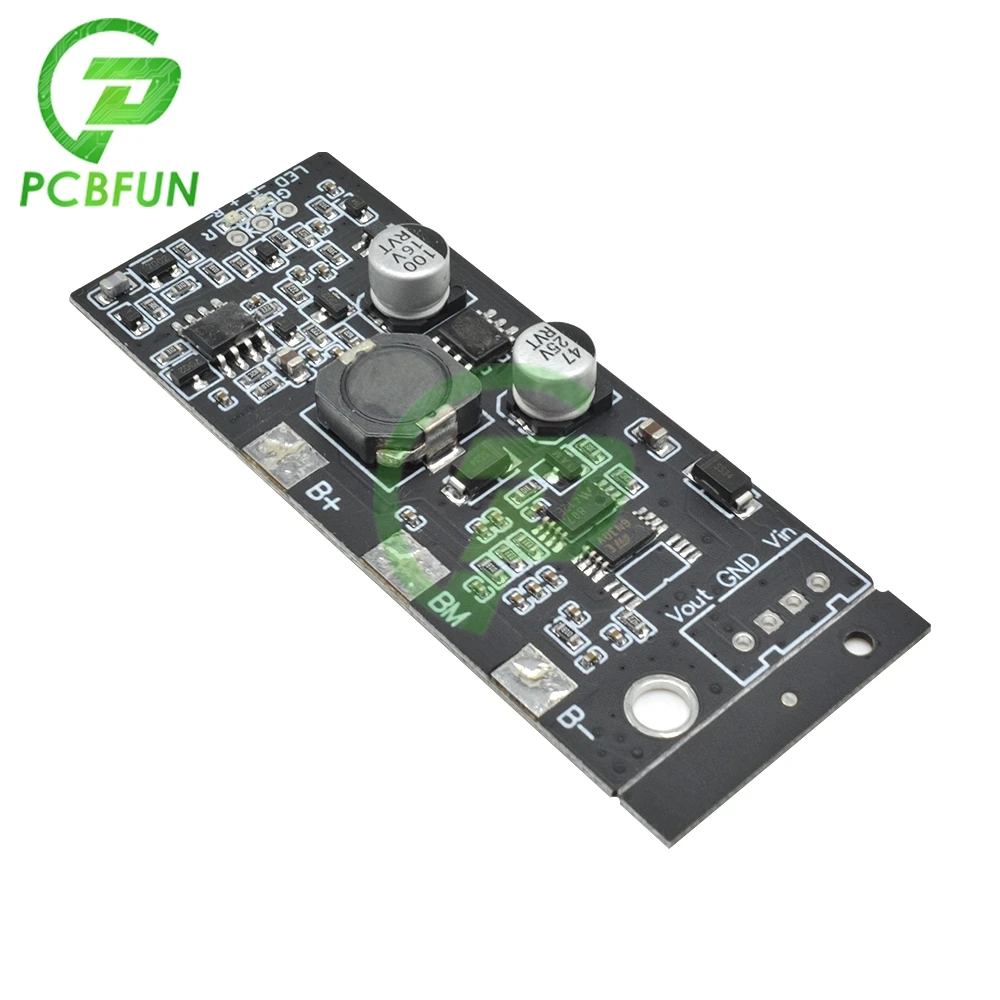

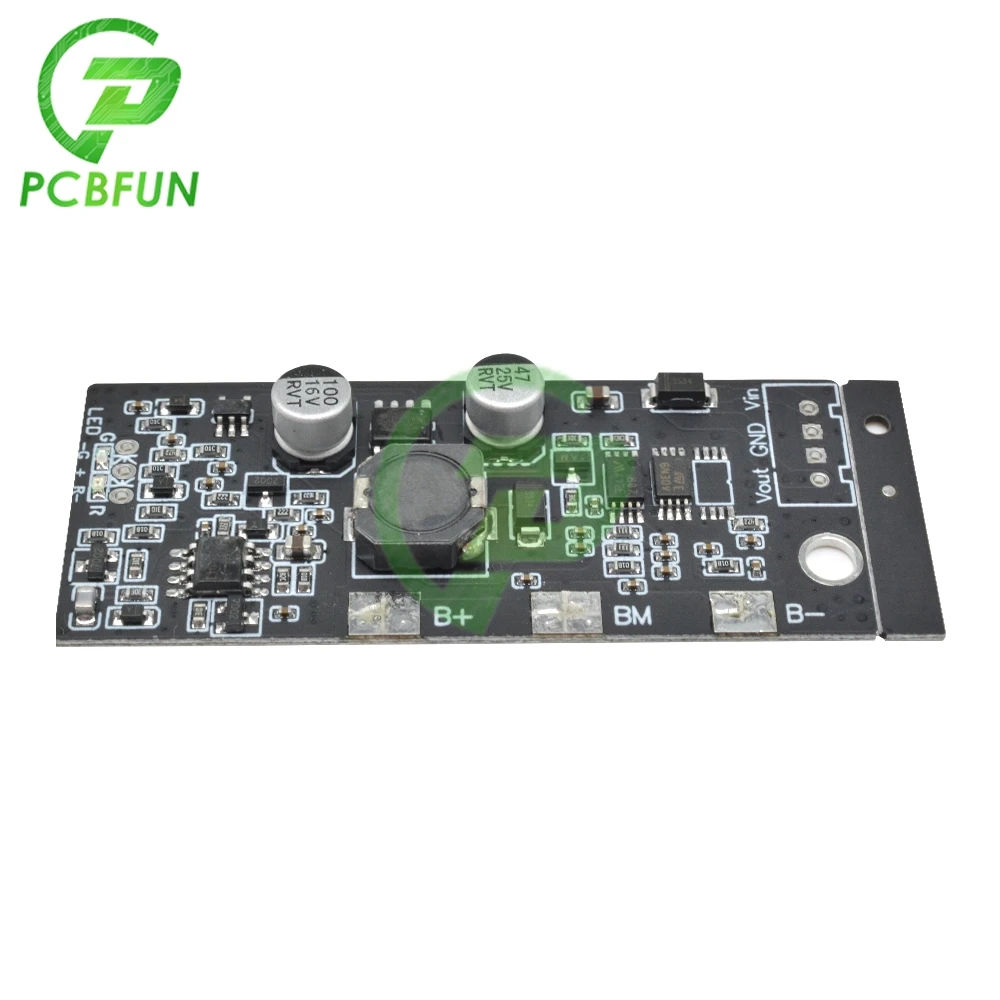

1x умная плата защиты баланса зарядки (за исключением других компонентов)
1x 4-контактный кабель
