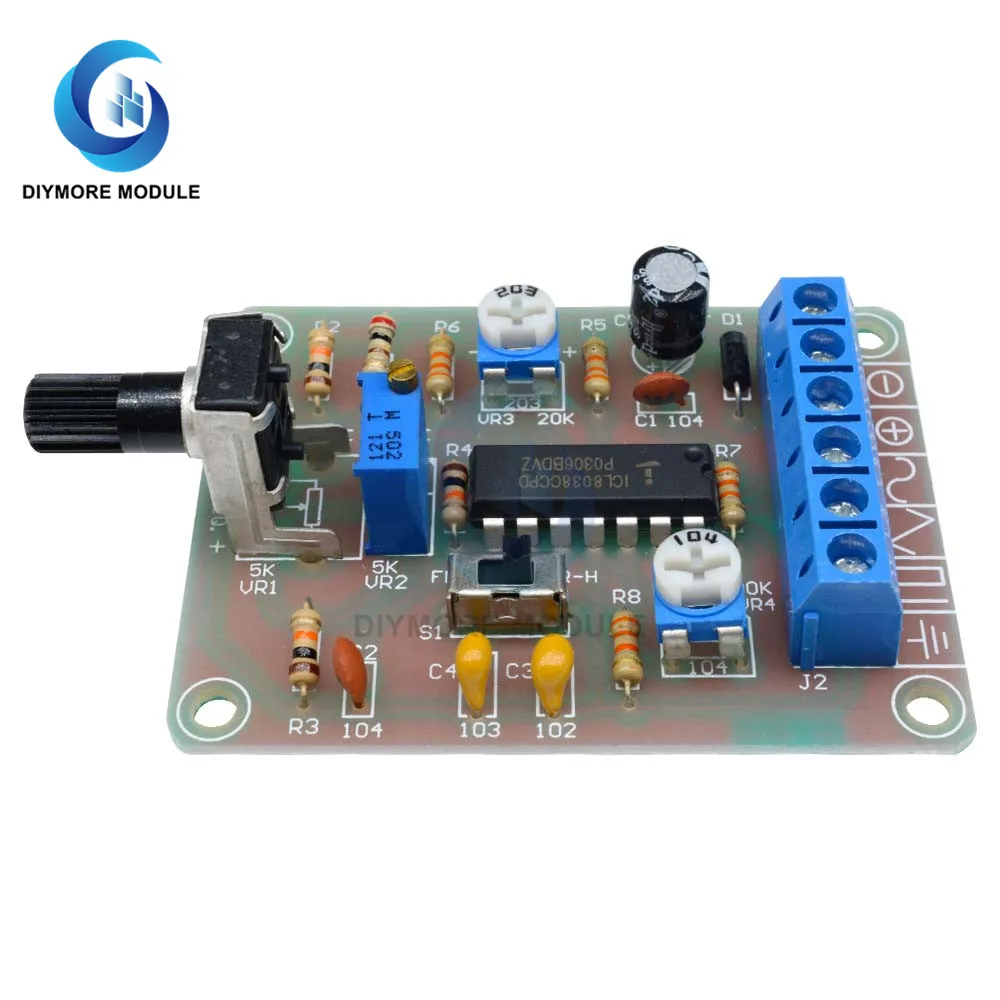

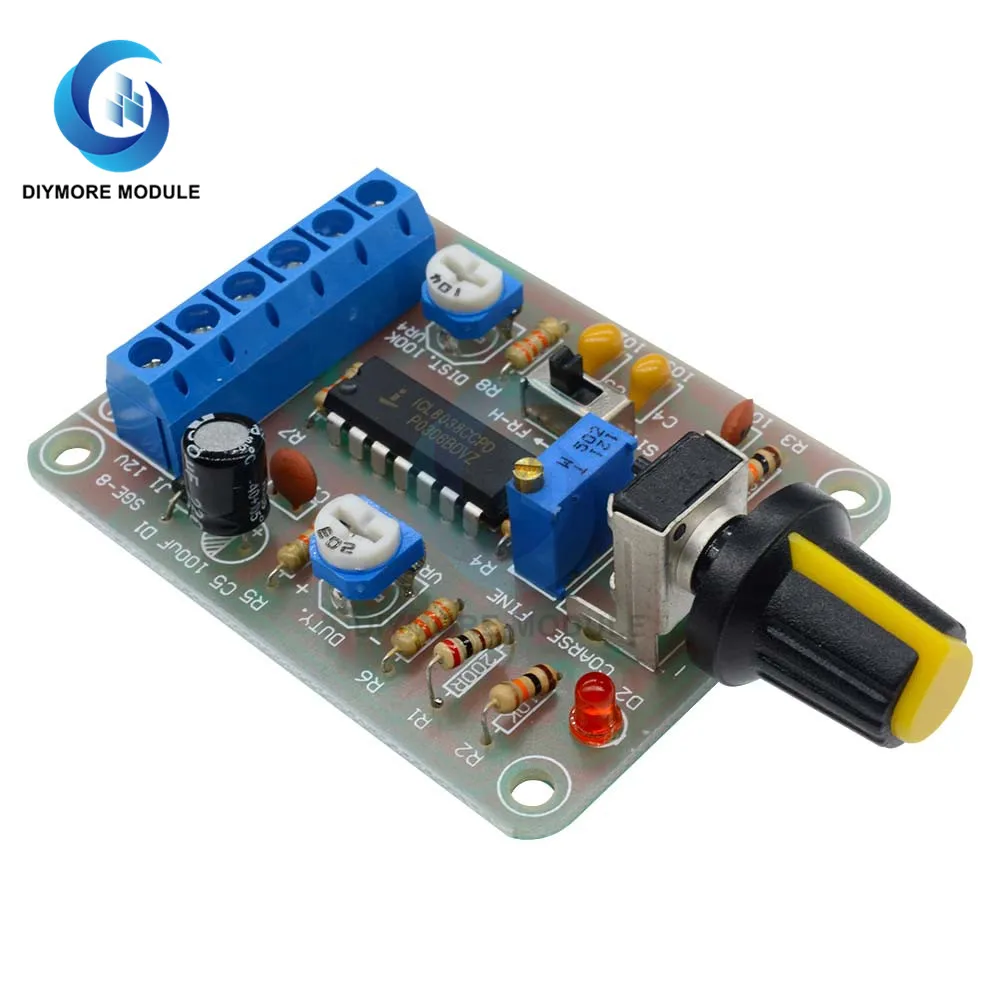

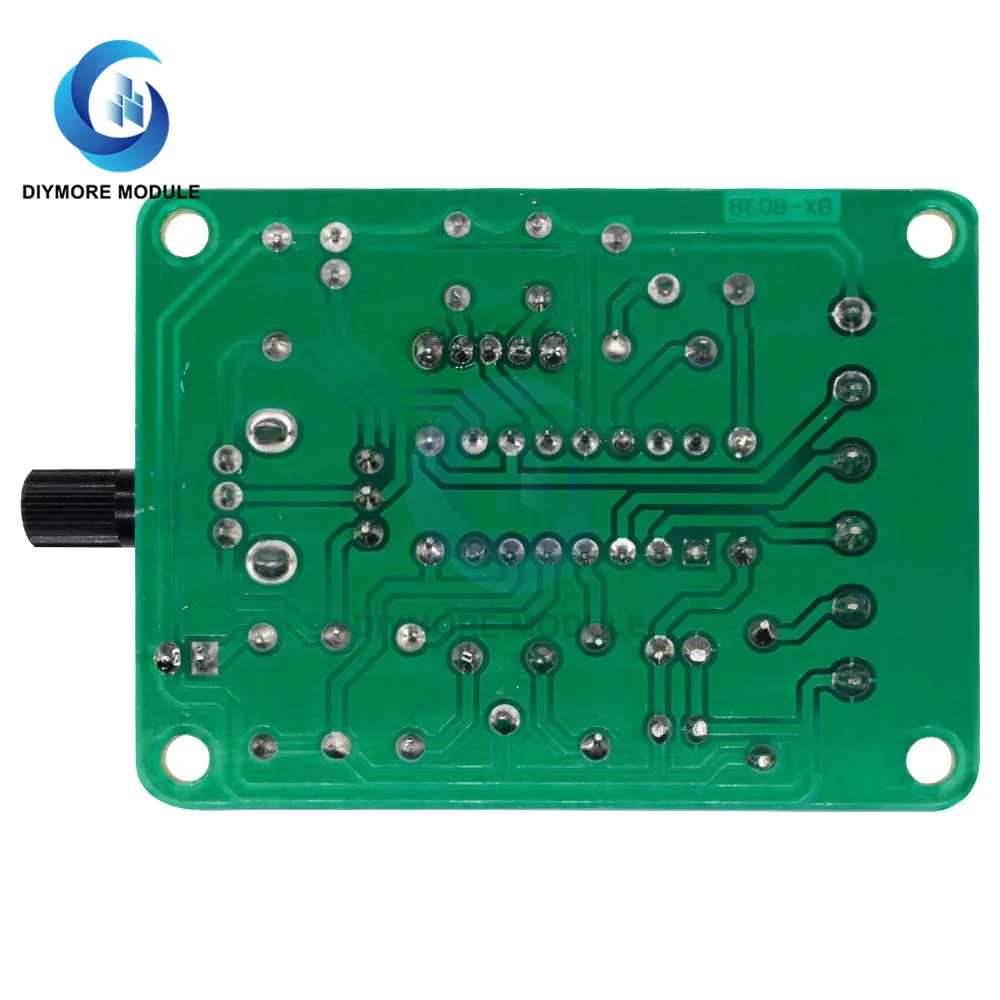

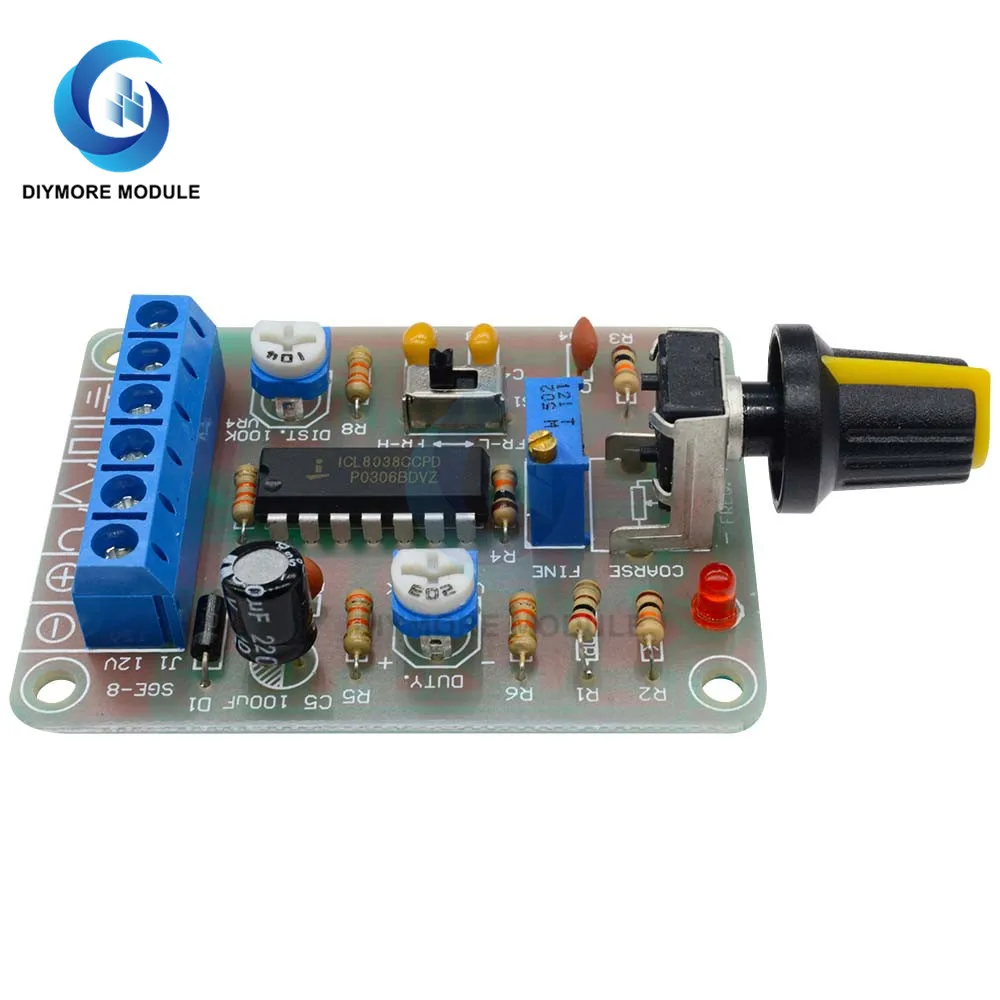

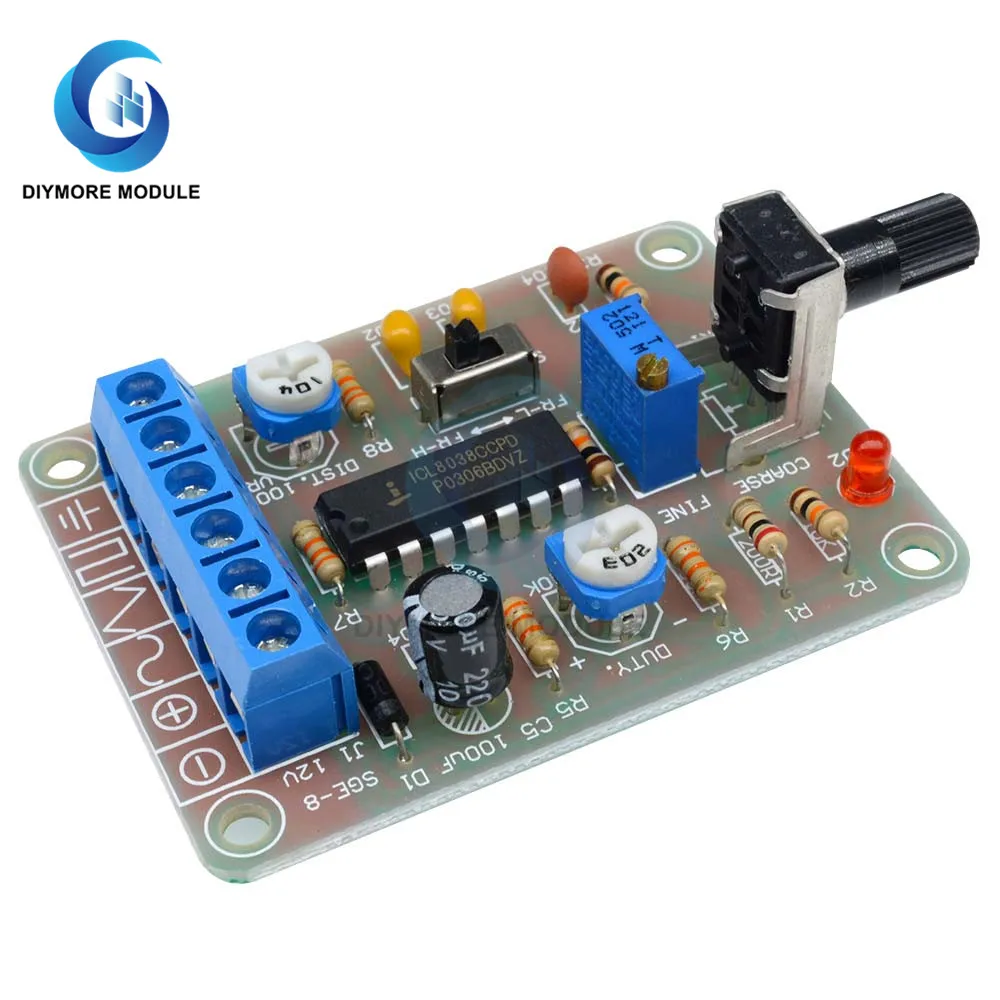

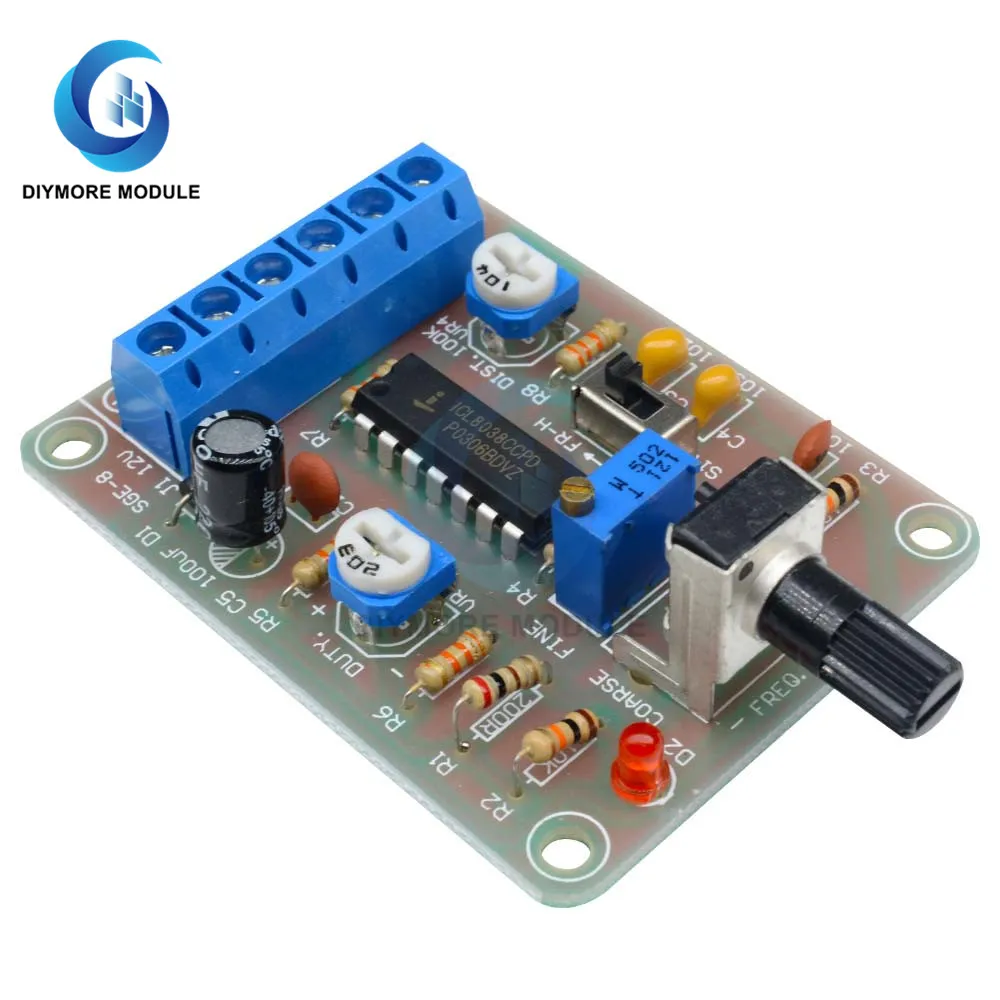

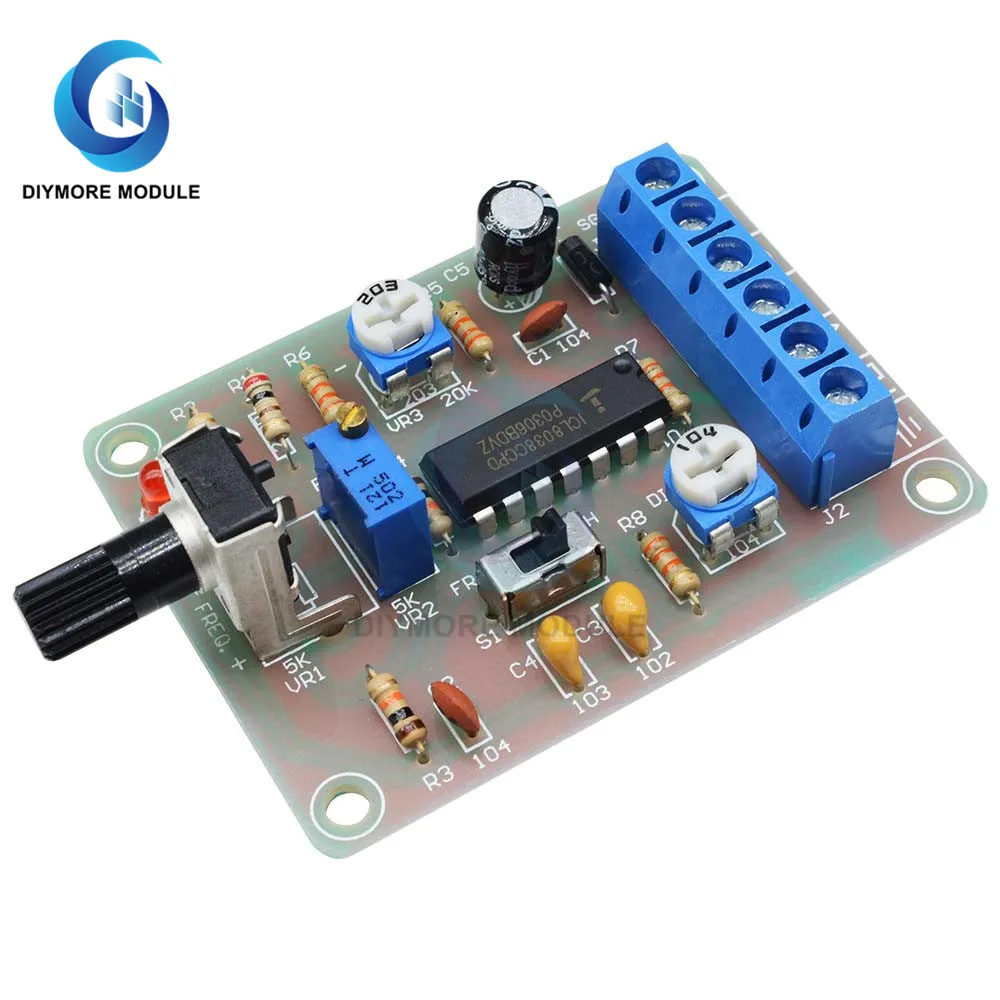

ICL8038 Функциональный модуль генератора сигналов синусоидальный квадратный треугольник Форма волны монолитный DC 12 В 50-5 кГц электрический DIY Kit

Описание:
С отличной производительностью ASIC Генератор Функций чипа ICL8038, добавьте небольшое количество резистивных и емкостных компонентов, может производить синус, треугольник и квадратную волну, а также частоту сигнала, рабочий цикл, регулируемая искажение синусоиды.

Примечание:
Это сварной продукт, если вам нужен набор для самостоятельной сборки, пожалуйста, свяжитесь с нами:)

Контактные функции ICL8038:
1 фут, 12 футов: клемма регулировки формы синуса;
2 фута: выход синусоидальной волны;
3 фута: выход треугольной волны;
4 фута, 5 футов: регулировка частоты и рабочего цикла (или асимметрии формы волны);
6 футов: V +, положительный источник питания;
7 футов: смещение; 8 футов: Входная Клемма регулировки частоты;
9 футов: выход квадратной волны.
Это Выходная клемма открытого коллектора, для работы от контакта необходимо подключить нагрузочный резистор к соответствующему положительному разъему источника питания, чтобы получить выход прямоугольной волны, совместимый с TTL, сопротивление нагрузки должно быть подключено к источнику питания + 5 В;
10 футов: клемма конденсатора синхронизации;
11 футов: V-, отрицательная клемма источника питания или земля. Используйте положительный и отрицательный источник питания, 11 футов для отрицательного источника питания, форма выходного сигнала симметрична по отношению к 0 В; Используйте единый положительный источник питания, 11 футов заземлены, форма выходного сигнала однополярная, равномерное напряжение + VCC / 2;
13 футов, 14 футов: пустая нога.

Наборы рассчитаны на Частотный диапазон 50-5 кГц, две полосы с переключателем, RP1-регулировка частоты, RP2-регулировка рабочего цикла, RP3-это Регулировка искажения синусоидальной волны. Схема использует один источник питания 12 В, вход от X1; X2, X3-это сторона вывода сигнала, вы можете использовать осциллограф для наблюдения за тремя выходными формами сигналов.

Модель: ICL8038
Вход 12 В постоянного тока
Частотный диапазон 50-5 кГц,

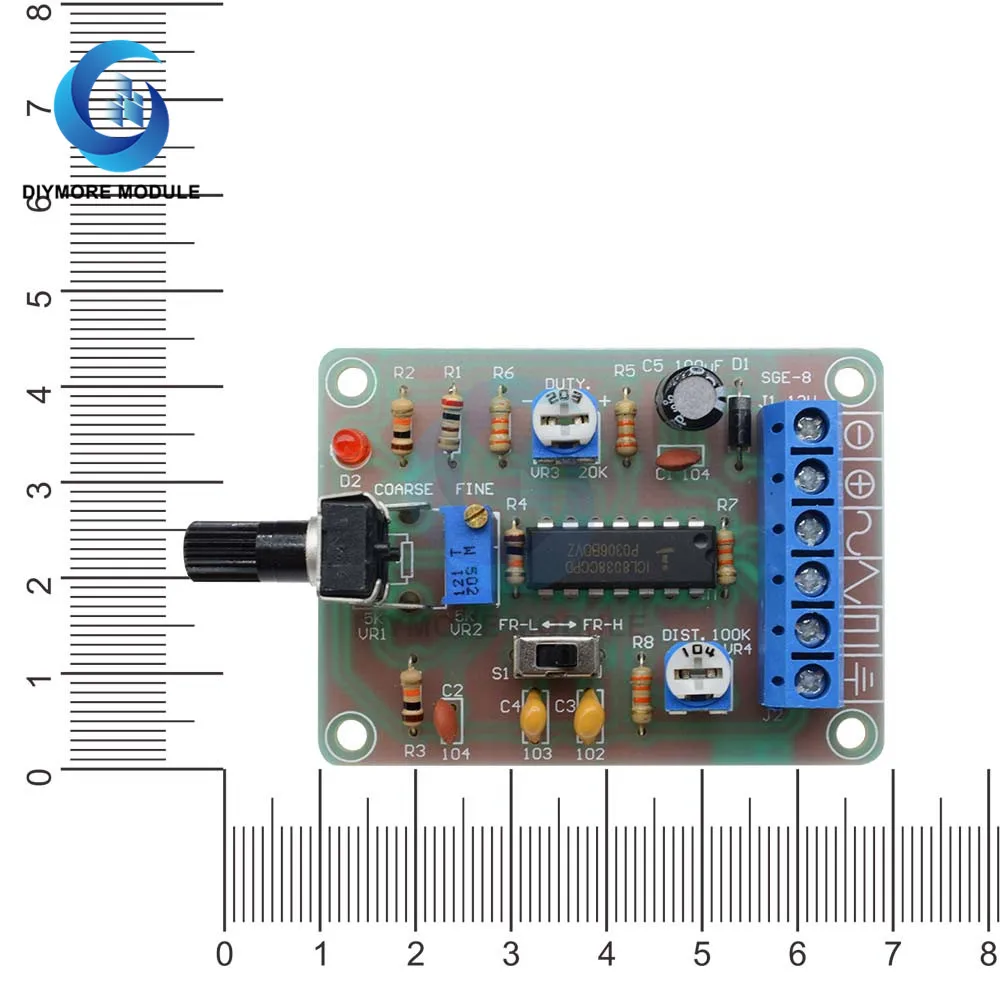

Размер: 6 см * 4,5 см * 0,2 см
Вес: 26 г

Посылка
1 шт * Модуль генератора сигналов ICL8038
