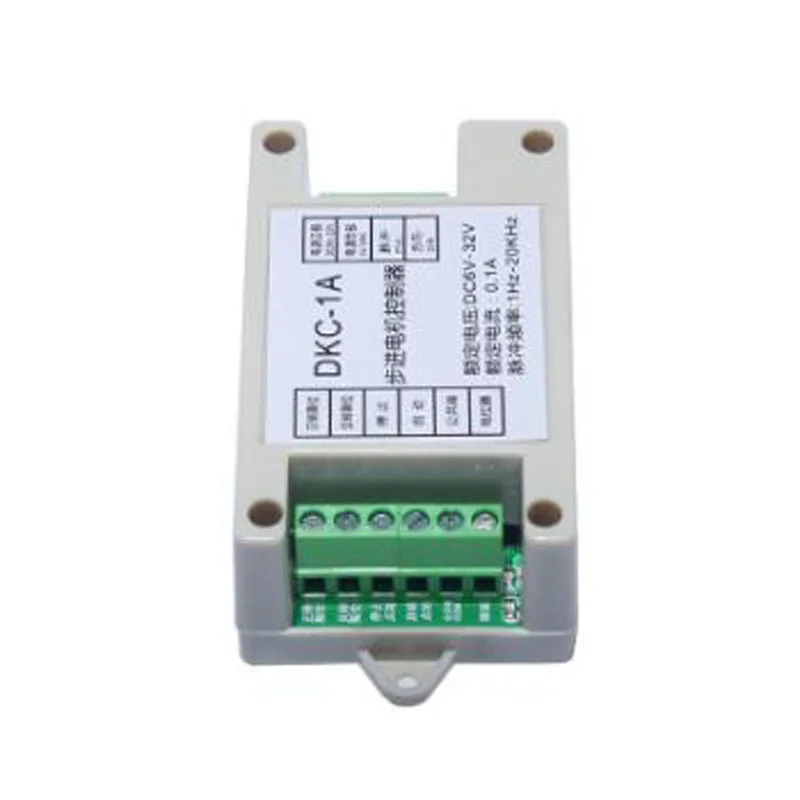

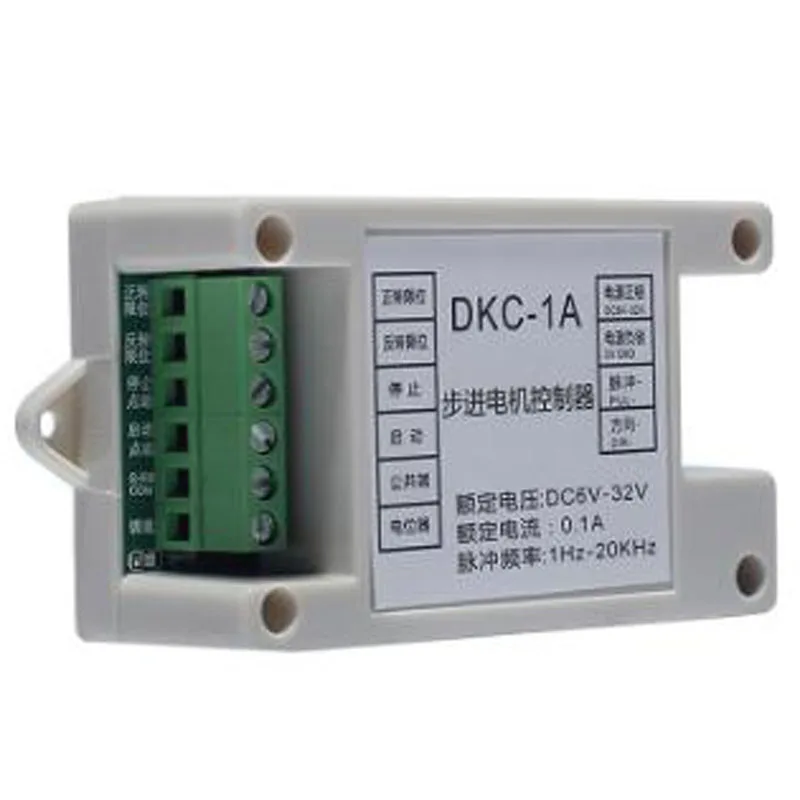

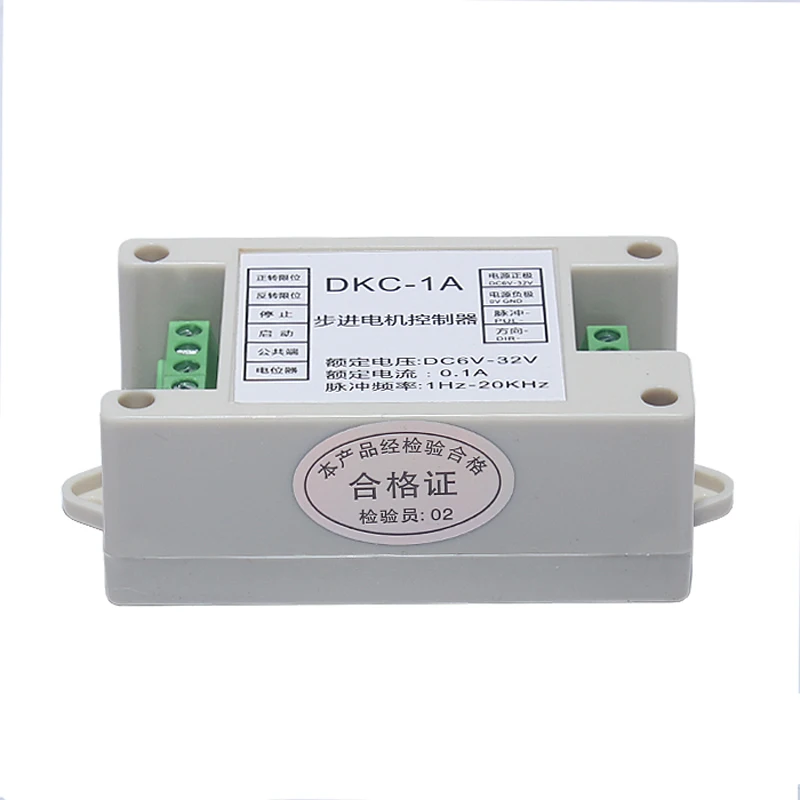

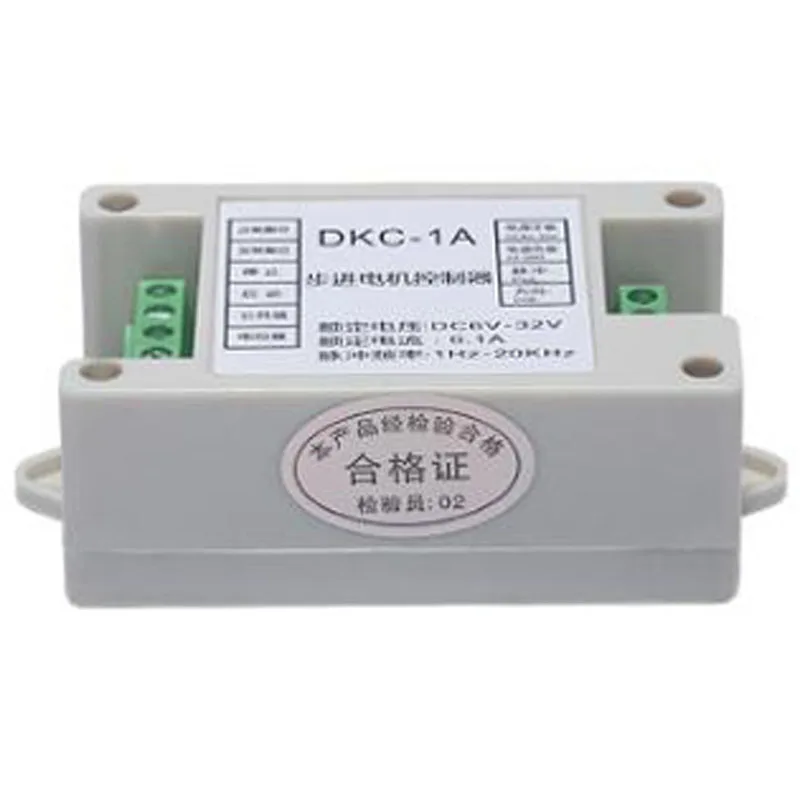

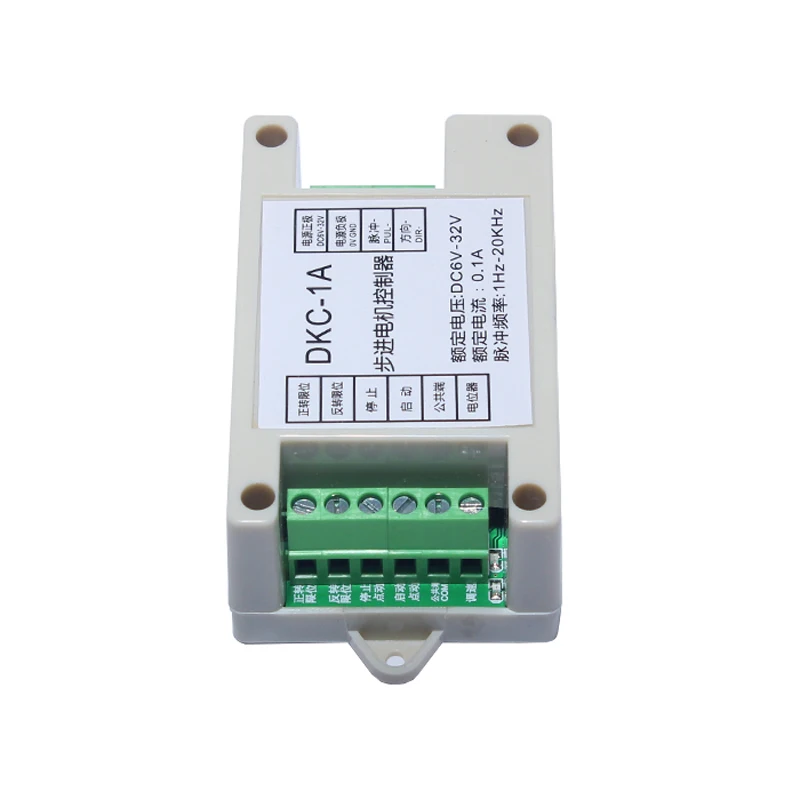

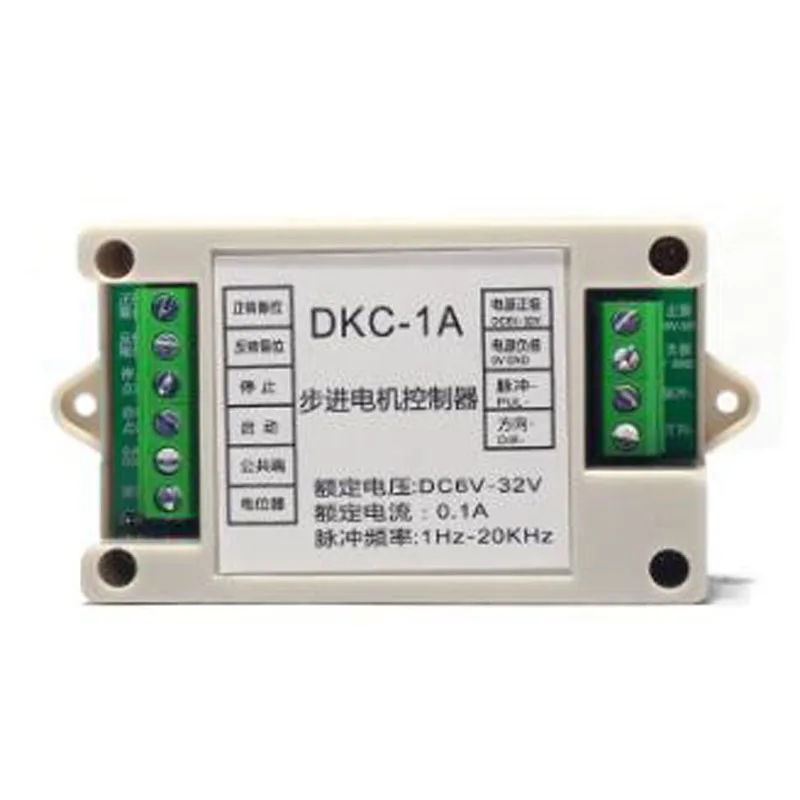

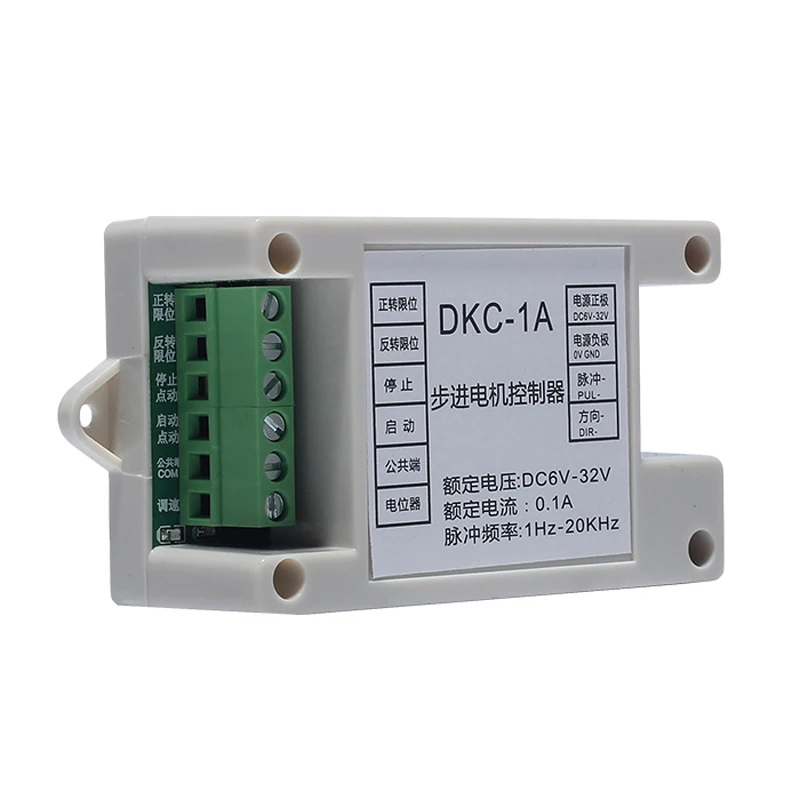

Промышленный DKC-1A шаговый двигатель контроллер пульса генератор

Промышленный DKC-1A шаговый двигатель контроллер пульса генератор

Описание товара:

Широкий вход напряжения, 5-32DC;

С защитой от перенапряжения, защита от перенапряжения, защита от перегрузки по току, полная защита безопасности контроллера

Точка ввода сигнала-вход нижнего уровня;

Кривая ускорения s-типа

Выходная частота может достигать 20K

Вход и выход все оптопары изоляции

Регулятор скорости потенциометра пластины, автоматический переключатель скорости внешнего потенциометра

Множество функций, простой в настройке, функциональный и практичный, объем 5*8,2 см

Функциональные режимы:

1: автоматический режим круглого хода

2: одиночный режим круглого хода

3: режим одиночного триггера

4: режим управления Jog одно применение: (автоматический режим круглого хода)

1 устройство работает между точкой A и точкой B. После включения устройства внешний триггер начинает работать. После того, как устройство достигнет положительного предела точки A, оно автоматически переключает бег на обратный предел точки B, а затем бежит на точку A и бежит вперед и назад. До тех пор, пока триггер не остановит двигатель, настройки параметров бега: 1 набор SW1 = OFF, SW2 = OFF (автоматический режим круговой поездки)

2. Бортовое регулирование скорости или внешний потенциометр для регулировки соответствующего приложения контроля скорости 2: (режим одиночного триггера) 1 устройство останавливается после перемещения из точки A в точку B.

Запустите устройство снова и остановитесь от точки B до точки A. После включения устройства внешний триггер начинает работать. Устройство начинается с точки А.

Когда устройство работает до предела B-point вперед, устройство прекращает работу.

Если устройство начинается снова, устройство останавливается от точки B и достигает точки A, и устройство останавливается.

Начните остановку A->B и начните процесс движения B->A stop.

Если остановка двигателя срабатывает во время работы устройства, он немедленно останавливается.

Параметры:

1 комплект SW1 = OFF, SW2 = ON (режим одиночного триггера)

2. Бортовое регулирование скорости или внешний потенциометр для регулировки соответствующего приложения контроля скорости три: (одиночный режим круглого хода)

1 устройство возвращается из точки A в точку B, а затем возвращается в точку A для остановки.

После включения устройства внешний триггер начинает работать.

Устройство начинается с точки А.

Когда устройство работает до положительного предела точки B, устройство работает в обратном направлении.

Когда он достигает точки А, двигатель останавливается. Завершите один раз процесс движения A->B->A.

Если остановка двигателя срабатывает во время работы устройства, он немедленно останавливается.

Параметры:

1 комплект SW1 = ВКЛ, SW2 = ВЫКЛ (режим однократной круглой поездки)

2. Встроенное регулирование скорости или внешний потенциометр, регулировка соответствующего приложения контроля скорости четыре: (режим пробежки)

1 полностью внешний контроллер переключателя запускается и останавливается, вперед и назад.

После включения устройства нижний уровень двигателя поворачивается на нижний уровень пускового ввода терминала, и двигатель останавливается.

Поверните назад работу нижнего уровня двигателя Стоп входного терминала,

Нижний уровень отменен, и двигатель останавливается.

Параметры:

1 комплект SW1 = ON, SW2 = ON (режим jog)

2. Контроль скорости платы или внешний потенциометр для регулировки соответствующей скорости
