Высокочастотный индукционный нагрев 2500 Вт Высокая мощность высокочастотная

Высокочастотный индукционный нагрев 2500 Вт Высокая мощность высокочастотная

Особенности и функции продукта

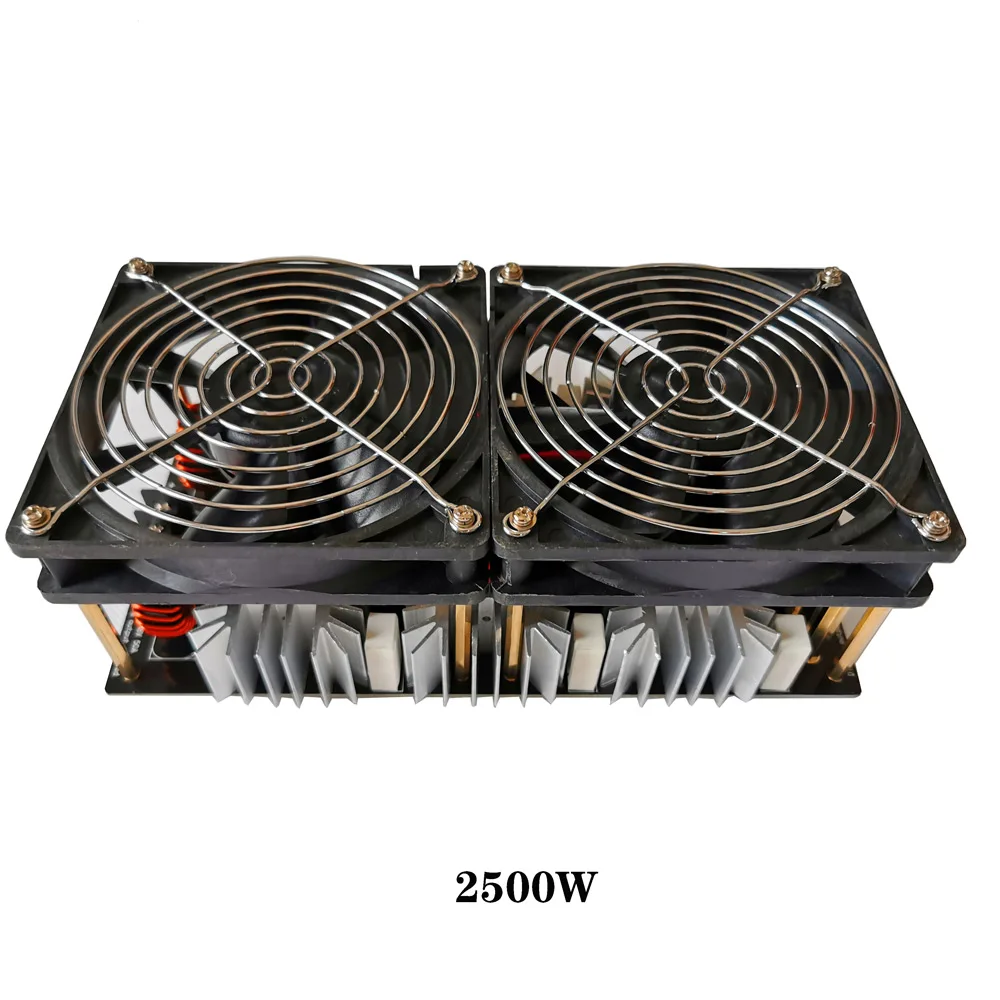

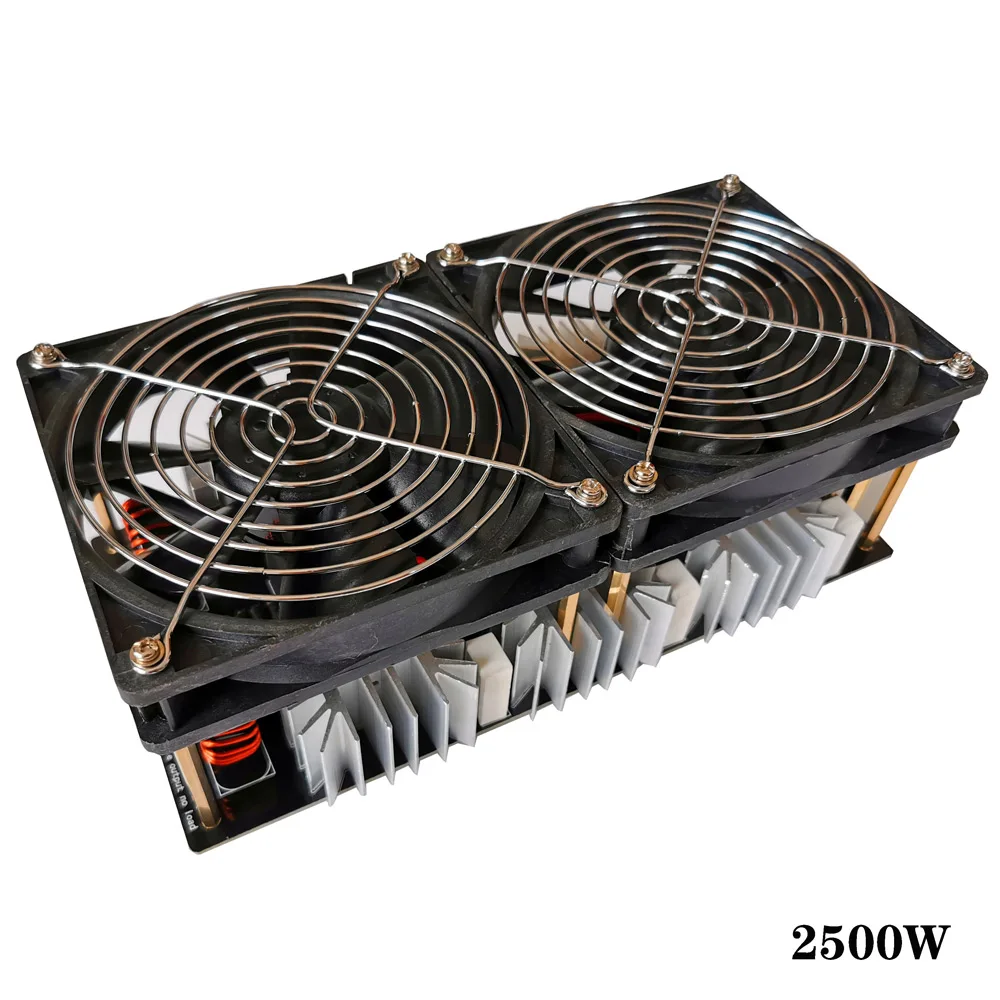

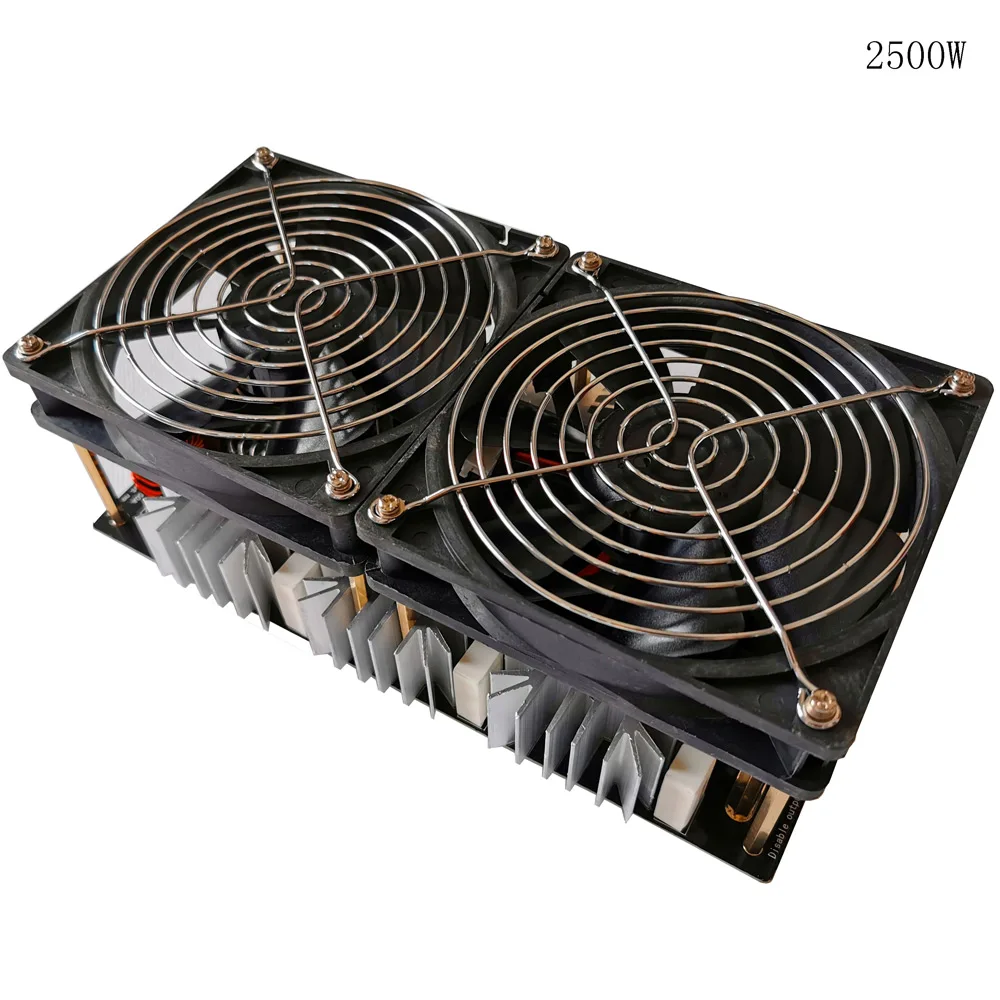

1. Использование 1,6 мм толщина военного класса PCB дизайн, толщина меди 2 унции, большой ток и хорошее тепловыделение; 2. Двойные вентиляторы охлаждения 120 мм; 3. Используйте Подгонянный супер большой теплоотвод для обеспечения теплоотвода трубки MOS; 4. Выходной терминал использует три медных полюса M4 параллельно, в дополнение к нагревательной катушке, он может быть подключен к высоковольтной посылка или высокочастотный трансформатор и т. д.; 5. Использование шести оригинальных IRFP260 и 12 оригинальных BM конденсаторов в параллельном резонансе, высокой мощности и высокой эффективности; 6. Этот продукт может работать непрерывно в течение длительного времени, когда условия рассеивания тепла достигают стандарта.

Параметры продукта

1. Размеры: длина, ширина и высота 240*120*85 (единица измерения: мм); 2. Размер нагревательного кольца: 70*60*73; 3. Входное напряжение: DC12-48V; 4. Максимальная мощность: 2500 Вт; 5. Максимальный рабочий ток постоянного тока: 50A 6. Максимальная температура прямого нагрева металлического железа составляет 800-900 градусов Цельсия 7. Максимальная температура тигель 1600 градусов Цельсия 8. Вес нетто продукта:

Вопросы, требующие внимания (необходимо прочитать перед использованием)

1. Мощность индукционного нагрева очень большая. В дополнение к теплу, генерируемому печатной платой и электронными компонентами, нагревательная катушка генерирует большое количество тепла. Чтобы избежать выгорания нагревательной катушки и воздействия на всю систему, убедитесь, что она соответствует охлаждающему водяному насосу; 2. Вы должны обратить внимание при использовании импульсного источника питания, потому что мощные импульсные источники питания обычно имеют функцию медленного запуска, то есть выходное напряжение медленно поднимается в начале, И если напряжение включено до того, как индукционная нагревательная схема поднимается до 11 в, На него повлияет напряжение, которое цепь не может вибрировать, если этого недостаточно, так что трубки MOS с обеих сторон будут включены одновременно, и компоненты будут сожжены. Поэтому необходимо подключить индукционную нагревательную цепь после стабильного переключения напряжения источника питания. Нажмите на воздушный выключатель после стабилизации электричества; 3. Эта схема имеет очень строгие требования к источнику питания. Источник питания 12 В должен использовать источник питания более 500 Вт, 24 В больше 1200 Вт, 36 В больше 2000 Вт, 48V больше, чем 2600W (Рекомендуемая температура: Рабочее напряжение 48V); 4. Независимо от того, используется ли он под любым напряжением, если рабочий ток ниже 50A, цепь не будет сгореть. Таким образом, предохранитель 50A может быть добавлен для защиты цепи во время мощной работы; 5. Неизбежно генерировать тепло во время мощной работы, поэтому вы должны использовать вентилятор для эффективного продувания тепла во время работы; 6. Рабочее напряжение не должно быть ниже 12 В; 7. Когда нагревательная машина работает, нагревательное кольцо генерирует большое количество тепла, а водяное охлаждение должно использоваться для охлаждения нагревательного кольца, чтобы избежать высокой температуры, вызывающей повреждение основной платы; 8. Входные клеммы питания отмечены положительными и отрицательными полюсами, не подключайте их назад! Никогда не используйте Питание переменного тока! 9. Нагревательное кольцо может деформироваться во время транспортировки, что приводит к короткому замыканию между слоями. Пожалуйста, разделите и подключите основную плату, в противном случае она может быть перегружена и сожжена. 10. Не включайте питание без нагрузки (без нагрузки это означает, что выход не подключен к какой-либо нагрузке, и нагревательная катушка не подключена к нагревательным объектам не считается без нагрузки), В противном случае плата излучает высокочастотный шум, мгновенно сжигает основную плату и полностью удаляет!
