ИК инфракрасный обходом препятствий Сенсор модуль для arduino салона автомобиля

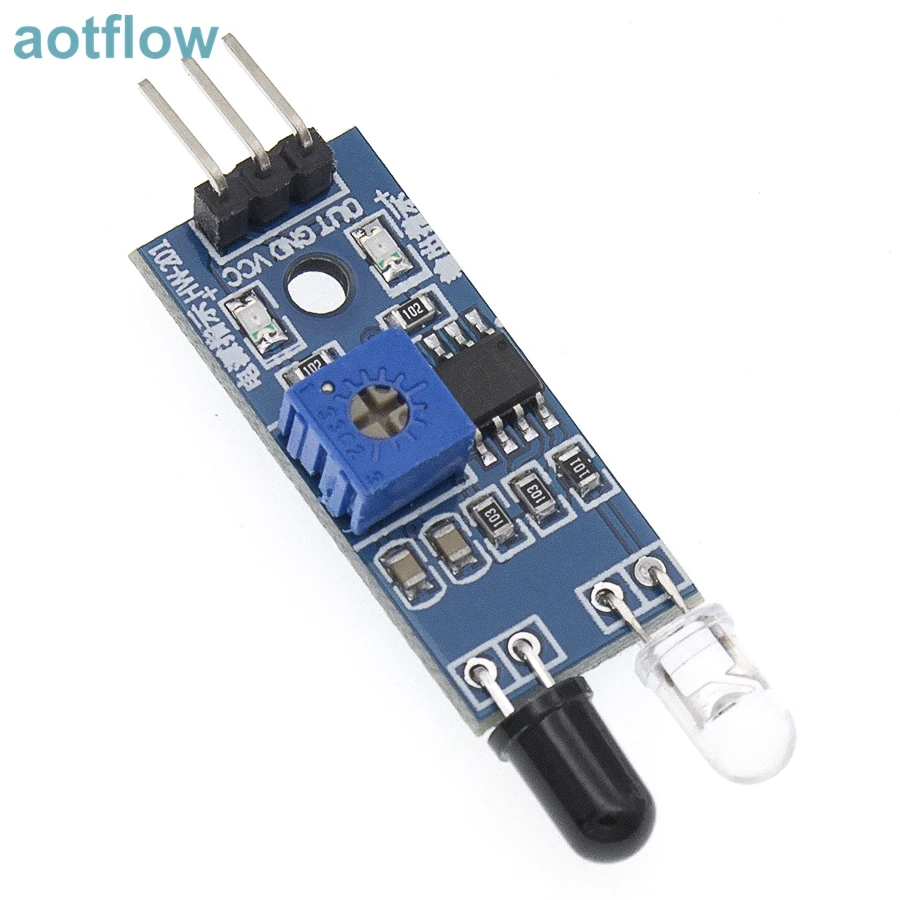

Описание модуля

Модуль датчика адаптируется к окружающему светильник, имеющий пару инфракрасных излучателей и приемных трубок, передающих трубок излучают инфракрасную определенную частоту, при обнаружении направления препятствия (отражающая поверхность), инфракрасное отражение получено приемной трубкой, после обработки схемы компаратора зеленый светильник включен, Но выходной интерфейс сигнала выводит цифровой сигнал (низкоуровневый сигнал), вы можете отрегулировать регулятор расстояния обнаружения потенциометра, эффективный диапазон расстояния 2 ~ 30 см, рабочее напряжение 3,3 V- 5V. Диапазон обнаружения датчика может быть получен через регулировочный потенциометр, с небольшими помехами, легко собирается, прост в использовании, может быть широко использован в избегании препятствий робота, избегании автомобиля, подсчет линии, И черно-белая линия отслеживания и много других случаев.
Параметры модуля
Когда модуль обнаруживает препятствие перед сигналом, зеленый индикатор горит на уровне платы, в то время как выходной порт выдерживает Низкий сигнал, модуль определяет расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние может обнаруживать потенциал регулируется по часовой стрелке потенциометра регулировки, определяет расстояние увеличивается; Потенциометр регулировки против часовой стрелки, уменьшение расстояния обнаружения.
2, датчик активного инфракрасного отражения обнаружения, целевой отражательной способности и, следовательно, форма является критическим расстоянием обнаружения. Где Минимальное расстояние обнаружения черный, белый, максимум; Маленькие предметы вдали от небольшой площади, большой площади от Grand.
3, выходной порт модуля датчика может быть непосредственно подключен к микроконтроллеру IO также может быть непосредственно управляется реле 5 В; Подключение: VCC-VCC; GND-GND; OUT-IO
4, компараторы LM393, стабильные;
5. Модуль может быть 3-5 в постоянного тока. Когда питание включено, красный индикатор питания загорается;
6, с винтовыми отверстиями 3 мм, простая установка;

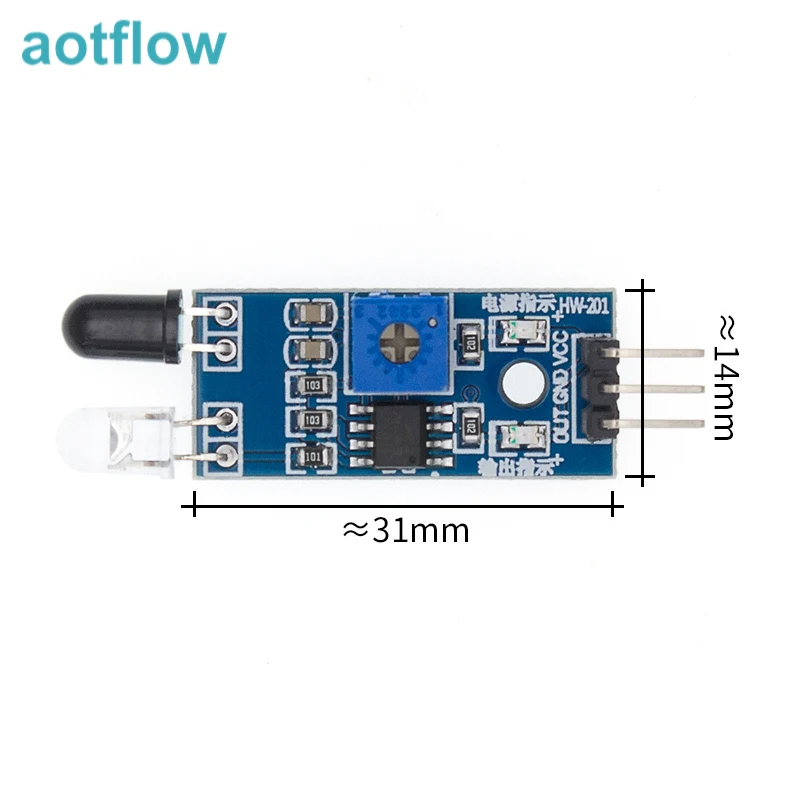

7, Размер доски: 3,2 см * 1,4 см
8, каждый модуль был отправлен пороговое напряжение компаратора регулируется потенциометром хорошо, неспециальный чехол, не регулируемый потенциометр.

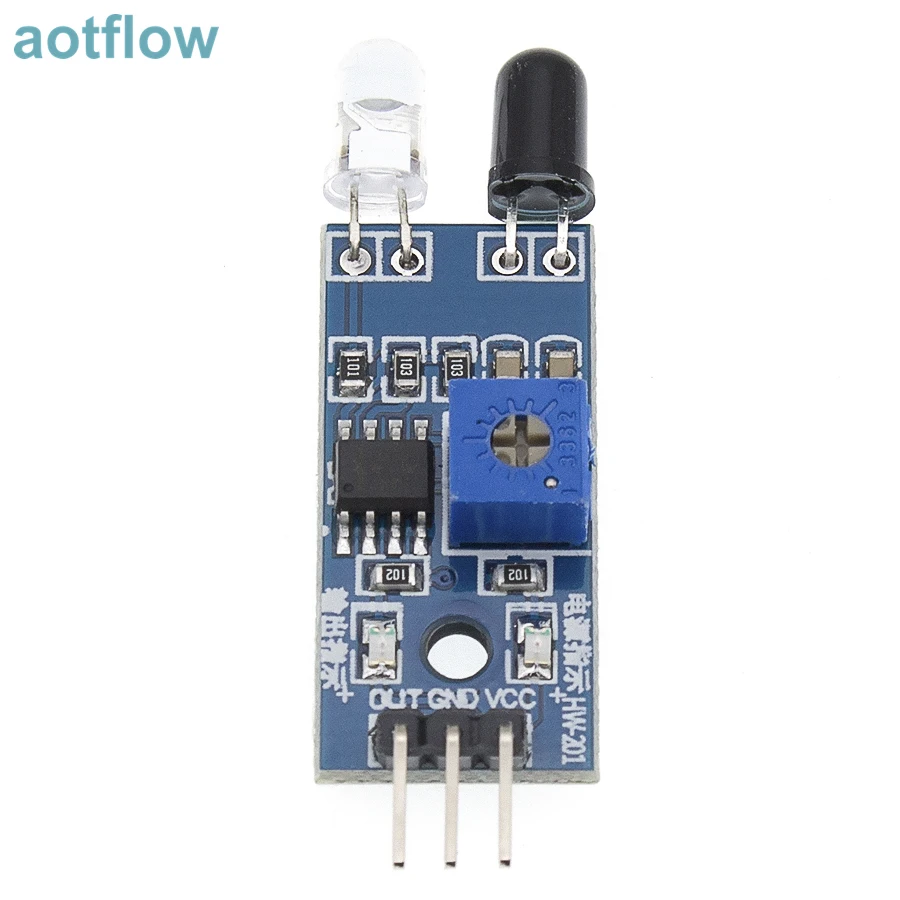

Описание интерфейса модуля
1 VCC 3,3 V-5V внешний напряжение (может быть напрямую соединен с 5v и 3,3 v микроконтроллер)
2 GND внешний
3 выхода небольшой платы цифровой выходной интерфейс (0 и 1)
