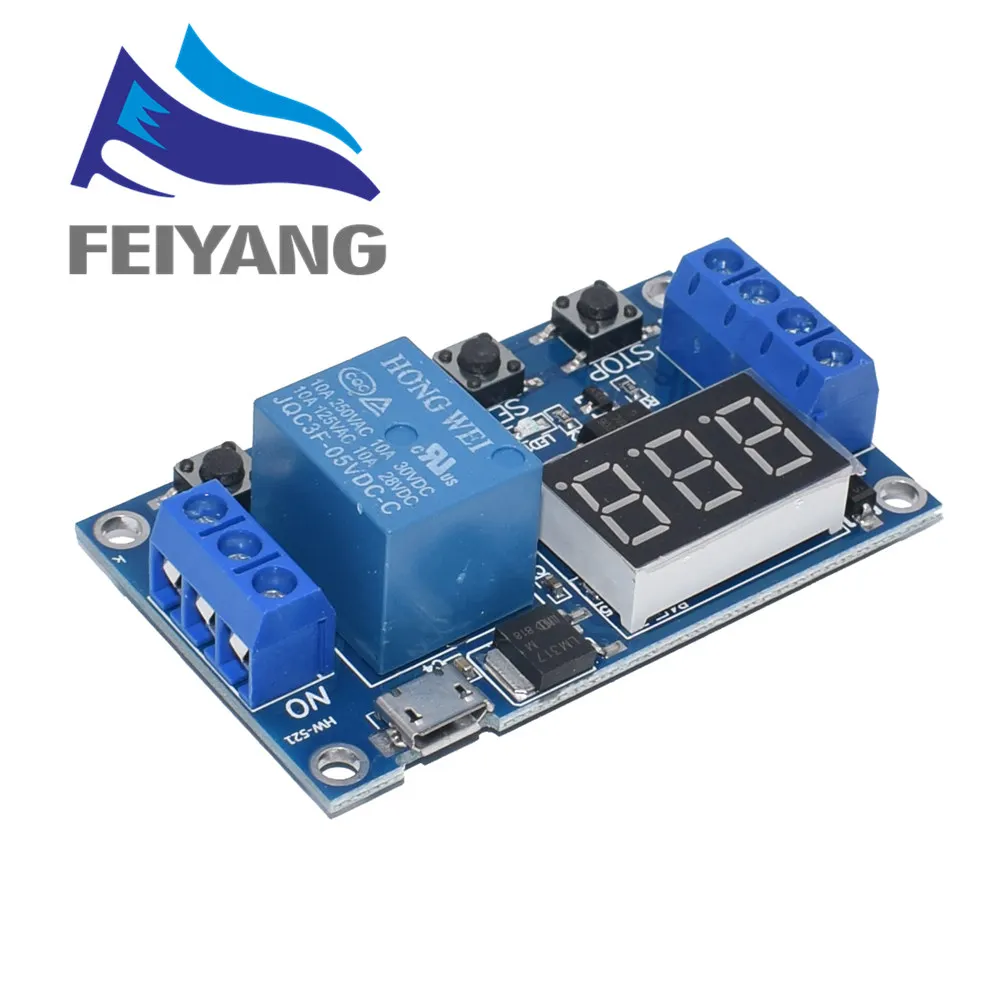

6 30V Модуль реле переключатель Время задержки срабатывания цепи таймер рабочий

6 30V Модуль реле переключатель Время задержки срабатывания цепи таймер рабочий

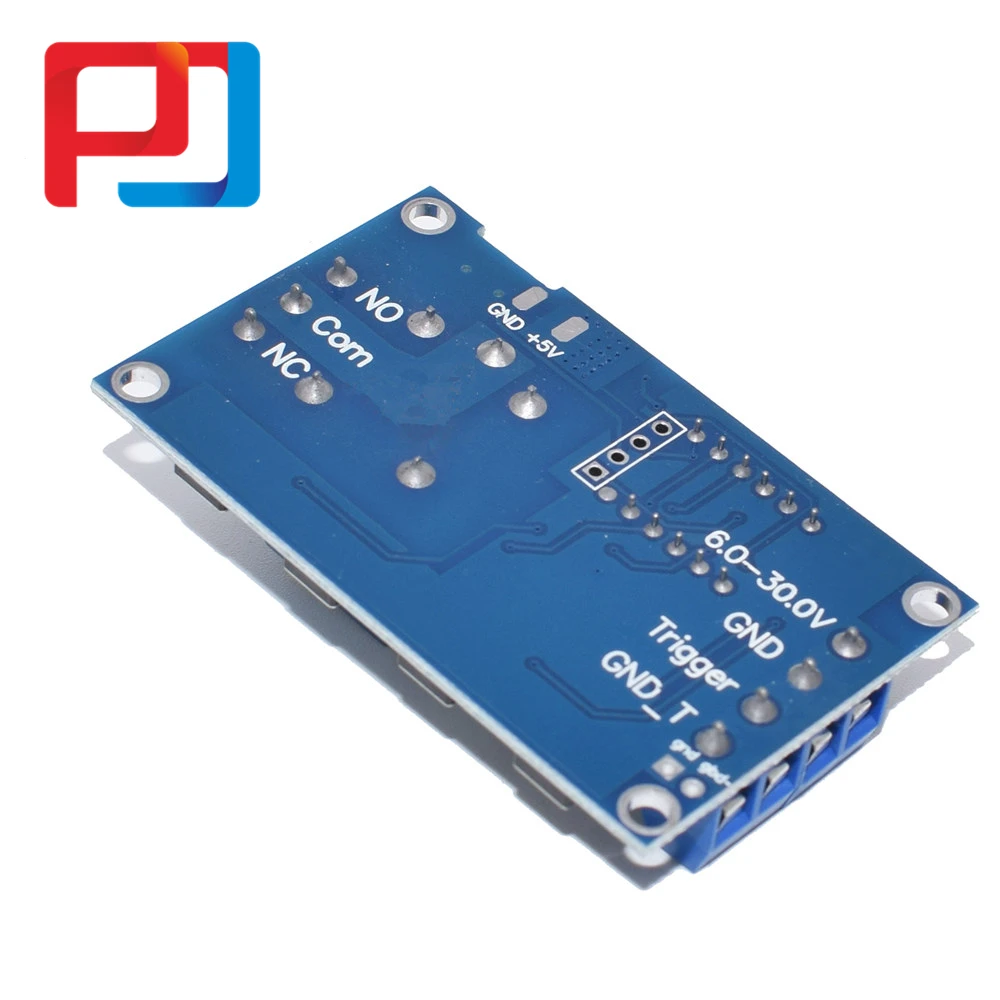

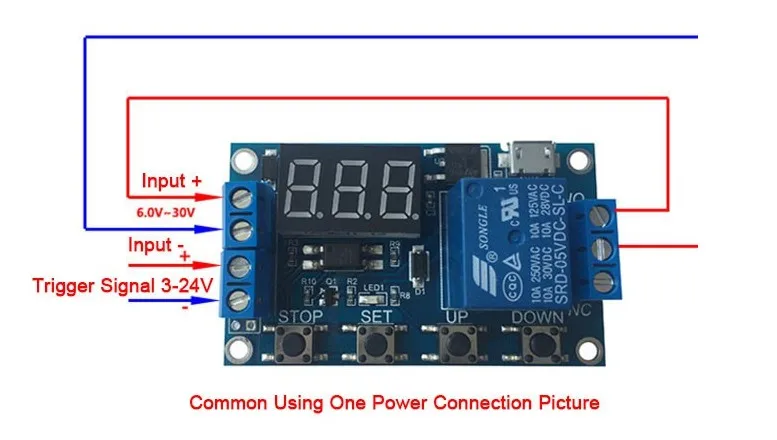

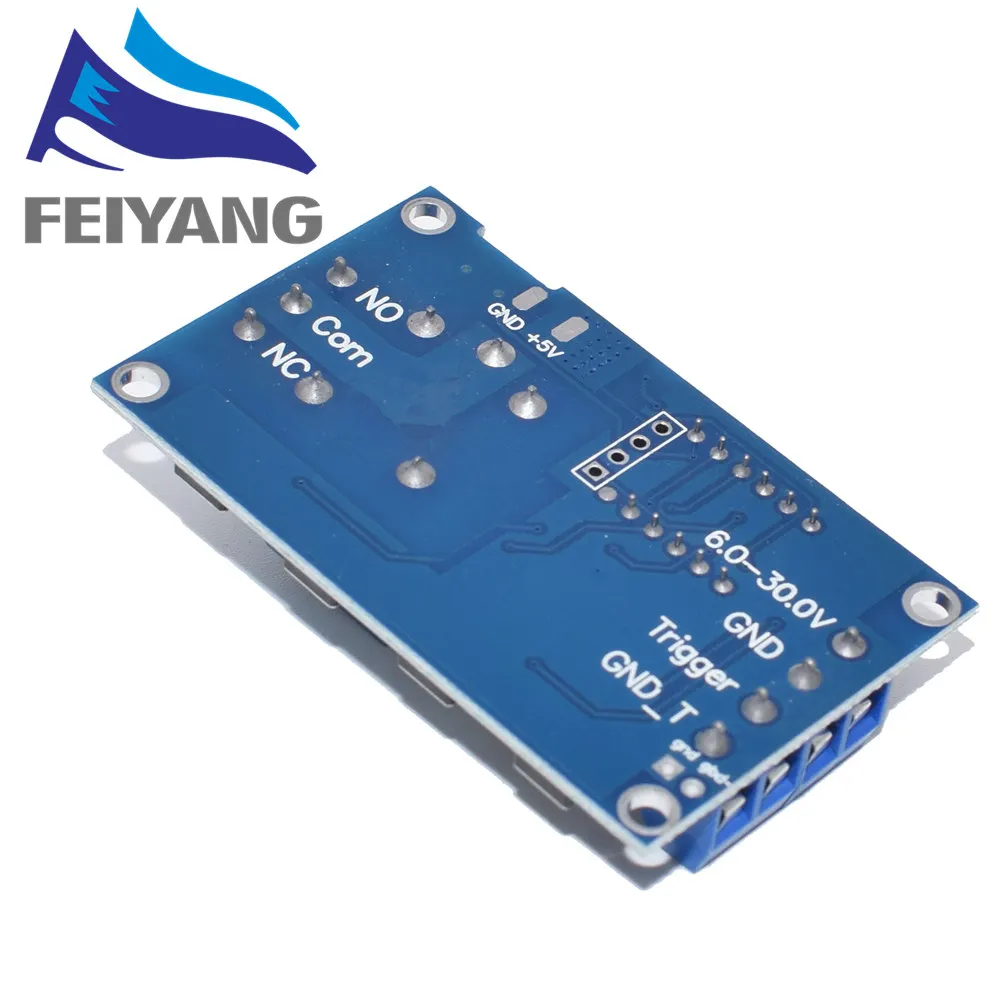

Продукт Особенности: Широкое напряжение источника питания (6 ~ 30V) поддерживает micro USB 5,0 V источника питания, простых в использовании; Интерфейс понятный и простой, но мощный, легко понять, удовлетворить практически все ваши потребности; есть функция остановки ключа (кнопка остановки), с защитой от обратной полярности, Обратная полярность не горит; Увеличить режим сна, он позволяет, без какой-либо операции в течение 5 минут, выключить монитор автоматически; Любой ключ, чтобы проснуться; Вы можете установить другой OP, CL, LOP параметры, которые не зависят друг от друга, были сохранены; Все параметры настройки будут сохранены автоматически. Параметры продукта: Рабочее напряжение: 6-30V Поддержка micro USB 5,0 V источника питания на источник запуска: высокий триггер (3,0 V-24V) сигнал без общей наземной системы для улучшения возможностей защиты от помех системы (также самозамыкание общей земли) Выходная способность: вы можете управлять DC или AC в пределах 30 В 5А в пределах 220v5A Ток покоя: 20mA Рабочий ток: 50mA диапазон времени: 0,1 секунд-999 минут с плавной регулировкой; Доступность: более чем 10 миллионов раз; Рабочая температура: от-40 до 85 по Цельсию; Размеры: 6,2*3,8*1,7 см с изоляция оптопары для более способность анти-помех, промышленного класса печатные платы, настройка параметров после отключения питания памяти навсегда. Специальное примечание: Релейные выходы-пассивный контакт, незаряженный выход для управления ролью линейного отключения. Руководство по эксплуатации: режим работы: P1: после триггерного сигнала реле включается в режиме ожидания, а затем отключается; В режиме OP следующим образом P1.1: Недопустимый сигнал срабатывает снова P1.2: сигнал повторной синхронизации срабатывает снова P1.3: сигнал сброса срабатывает снова, реле выключено, Остановка часов; P-2: к триггерному сигналу, реле после выключения времени CL, время проводимости реле OP, после завершения подсчета, реле отключения; P3.1: после того, как сигнал триггера к реле включил время OP, реле выключено время CL, затем рабочий цикл, чтобы сигнал к реле выключено, Остановите часы снова в течение цикла; Циклы (LOP) могут быть установлены; P3.2: после включения питания без запуска сигнала реле включается в режиме ожидания, реле выключено в режиме CL, цикл работы; могут быть установлены циклы (ЛОП); P-4: Функция удержания сигнала, если есть время срабатывания сигнала, реле остается включенным; Когда сигнал исчезает, после синхронизации реле отключения OP; Период таймера, то есть сигнал, время очищено; Настройка времени: После установки значений параметров на экране выбора режима с помощью короткой кнопки «стоп» выберите диапазон времени; ХХХ битов с десятичной запятой, диапазон синхронизации: 1 секунды до 999 секунд X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд X.X.X., десятичная система полная яркость, диапазон времени: 1 минуту для того, чтобы 999 минут, например, которые вы хотите настроить OP составляет 3,2 секунд, затем переместите знака после запятой до десяти, цифровой дисплей 03,2 параметр Описание: OP режиме реального времени, время выключения, циклы ЛоПа (1-999 раз, "---" представляет бесконечный цикл) эти параметры независимы друг от друга, Но каждый из этих параметров общего режима, например, P1.1 установить время оп-5 секунд, пользователь хочет переключиться в режим P1.2, затем введите P1.2 установить соответствующие параметры, OP это будет пять секунд; В главном интерфейсе (дисплей 000) нажмите кнопку SET отобразит OP (CL, LOP) и соответствующее время XXX; Если только режим OP (например, режим P1.1, P1.2, P1.3) время, то нажмите кнопку SET будет отображать только OP и соответствующее время; если шаблон имеет OP, CL, LOP (например, режим P3.1, P3.2) Затем нажмите кнопку SET OP и соответствующее время, CL и соответствующее время, будет отображаться LOP и соответствующий номер; В режиме set, основные параметры интерфейса с помощью короткого нажатия кнопки SET легко увидеть текущий режим, установленный в, очень удобно! Настройки параметров: во-первых, определите режим работы реле; Режим работы реле, в главном интерфейсе (Когда модуль включен, мигает текущий рабочий режим (режим по умолчанию P1.1), затем введите основной интерфейс)" Нажмите и удерживайте кнопку SET в течение 2 секунд после выхода «для входа в режим выбора экрана, нажмите вверх, вниз кнопки, чтобы выбрать режим, который будет установлен (P1.1 ~ P-4); после выбора режима (например, P3.2) нажмите клавишу set, чтобы задать соответствующие параметры, Затем параметр, который нужно установить, мигает (OP-time, CL off time, LOP cycles ( "-" представляет бесконечную петлю) вверх, вниз, чтобы отрегулировать значение, поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и нажатие (увеличение или уменьшение одной единицы); Настройка значения параметров по короткому нажмите кнопку STOP, чтобы выбрать знака после запятой, выберите временной диапазон (соответствующего времени 0,1 секунд до 999 минут); короткое нажатие клавиши sET для установки следующего параметра текущего режима, процесс выше; После установки параметров выбранного режима хорош, Нажмите кнопку SET в течение 2 секунд после выпуска, режим set в настоящее время будет мигать, а затем вернуться на главный экран, установить параметры успеха очень просто! Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле, очень ясно! Экран выбора режима: Нажмите и удерживайте нажатие, чтобы войти, после завершения настройки нажмите кнопку SET для выхода и возврата к основному интерфейсу очень просто! Ключевые функции остановки: реле включить режим: вкл: внутреннее реле времени позволяет проводимость; ВЫКЛ: реле не позволяет проводимости всегда закрыт; В главном интерфейсе, нажмите кнопку стоп, чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, реле отключения ключа закрыто) режим сна: C-P режим сна: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, нормальная работа программы; O-d нормальный режим: цифровой дисплей всегда открыт; Нажмите кнопку стоп в течение двух секунд после выхода, чтобы переключить C-P и режим O-d, в котором текущее состояние мигает, а затем вернуться на главный экран.
