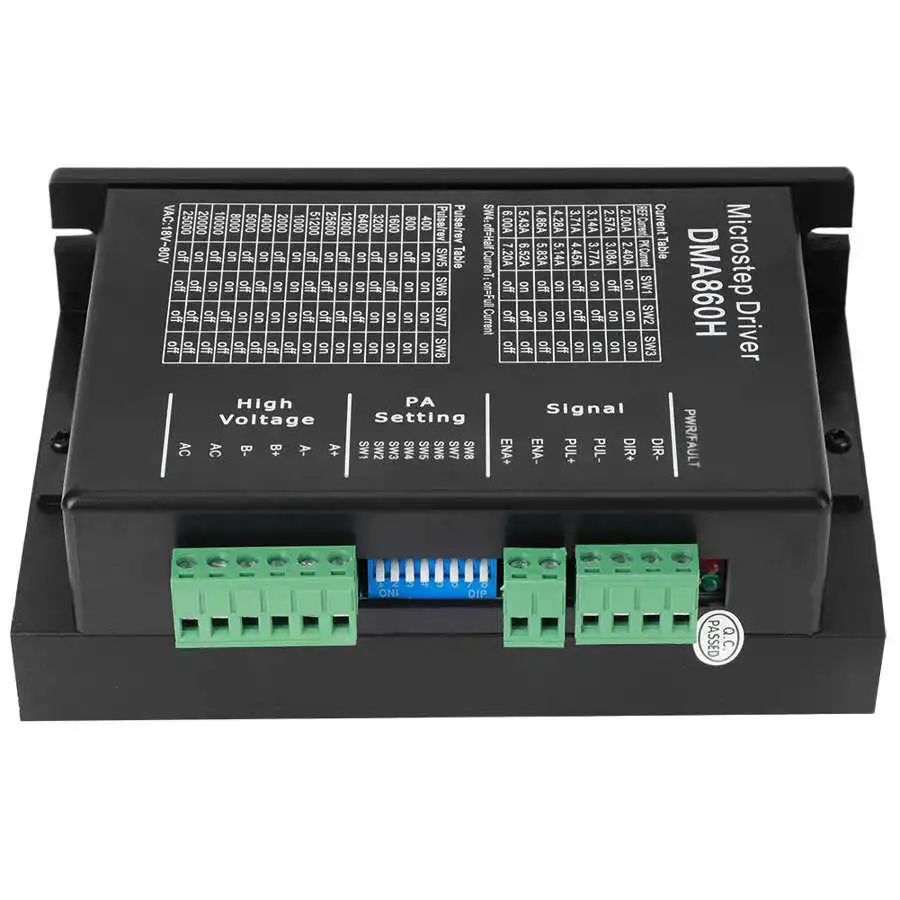

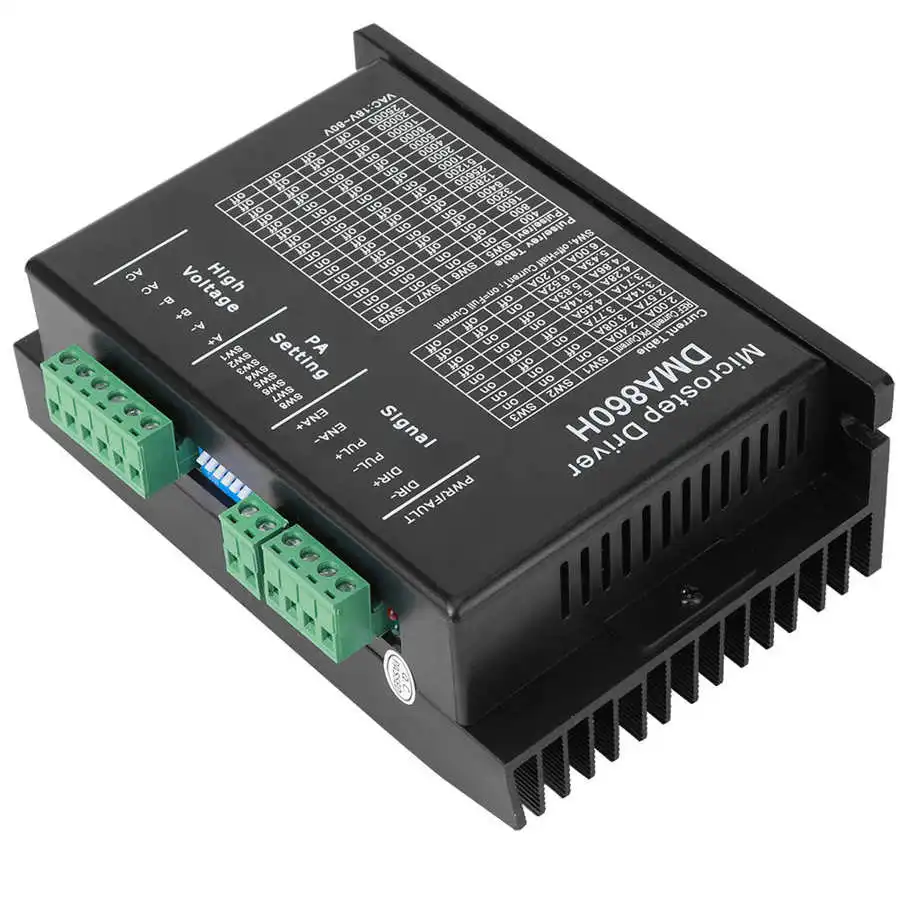

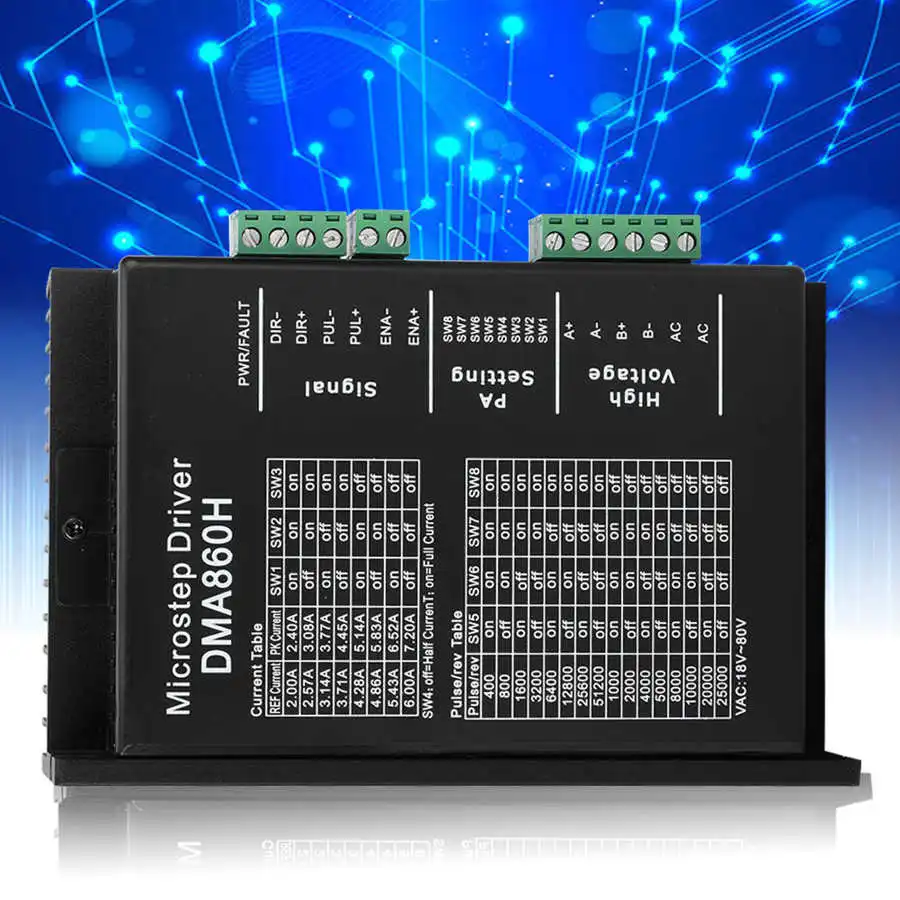

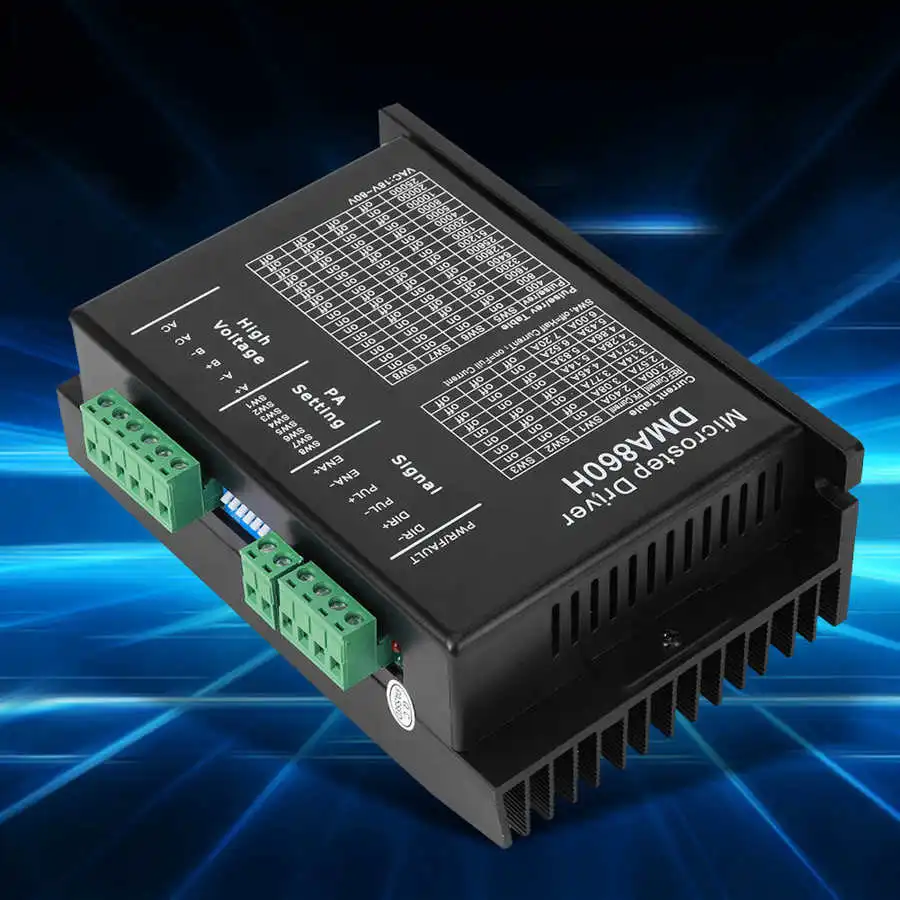

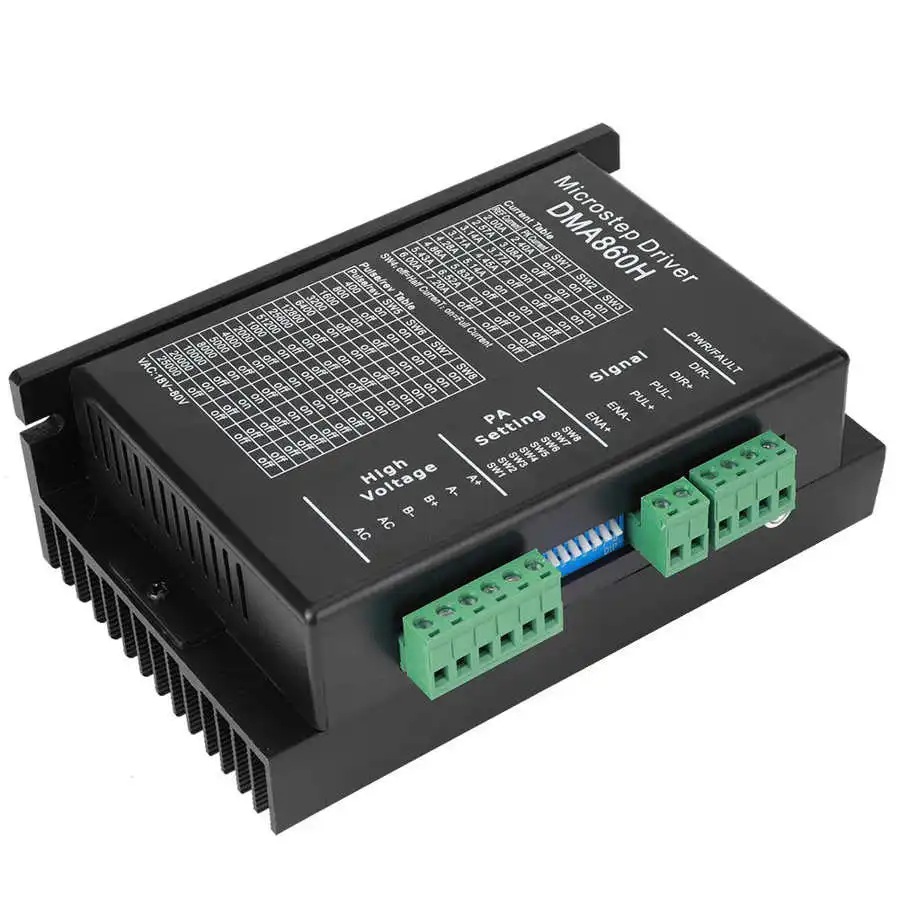

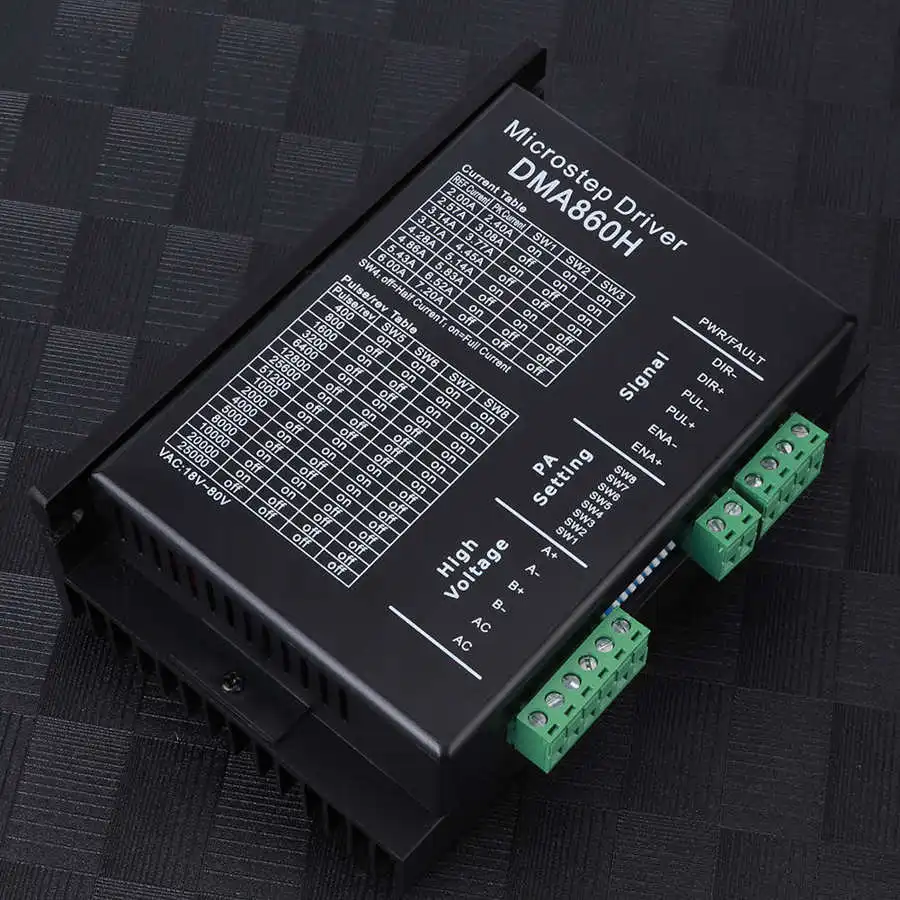

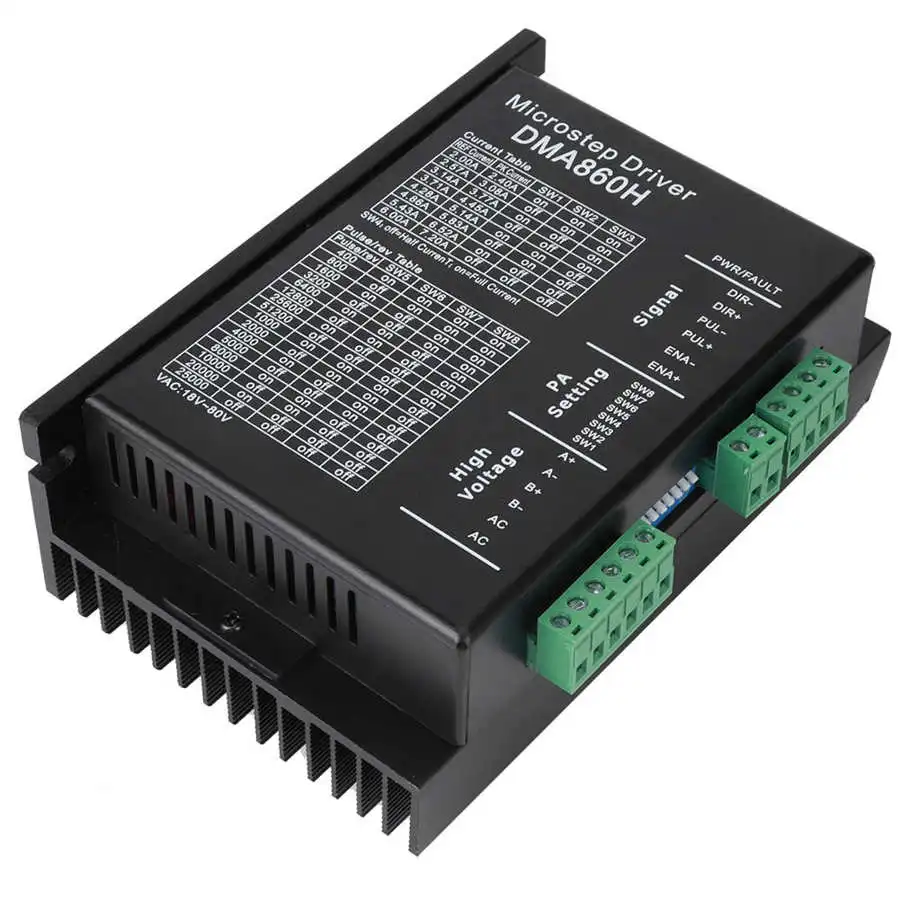

Драйвер шагового двигателя CNC Digital 32-bit Ultra‑Low Noise DMA860H 2,4-7.2A 18-80VAC

Характеристика:

Спецификация:

Тип товара: Драйвер шагового двигателя

Модель продукта: DMA860H
Выходной ток (А): 2,4-7,2
Входное напряжение питания (В переменного тока): 18-80
Контрольный входной ток сигнала (мА): 7-20
Частота импульсного импульса (кГц): 0-200
Сопротивление изоляции (МОм): 500
Основные области применения:
Подходит для всех видов среднего и большого оборудования автоматизации, таких как гравировальные машины, режущие машины, упаковочное оборудование, оборудование для электронной обработки, автоматическое сборочное оборудование и т. д. Эффект применения особенно хорош в оборудовании, где Пользователи ожидают низкий уровень шума и высокую скорость
Инструкции:

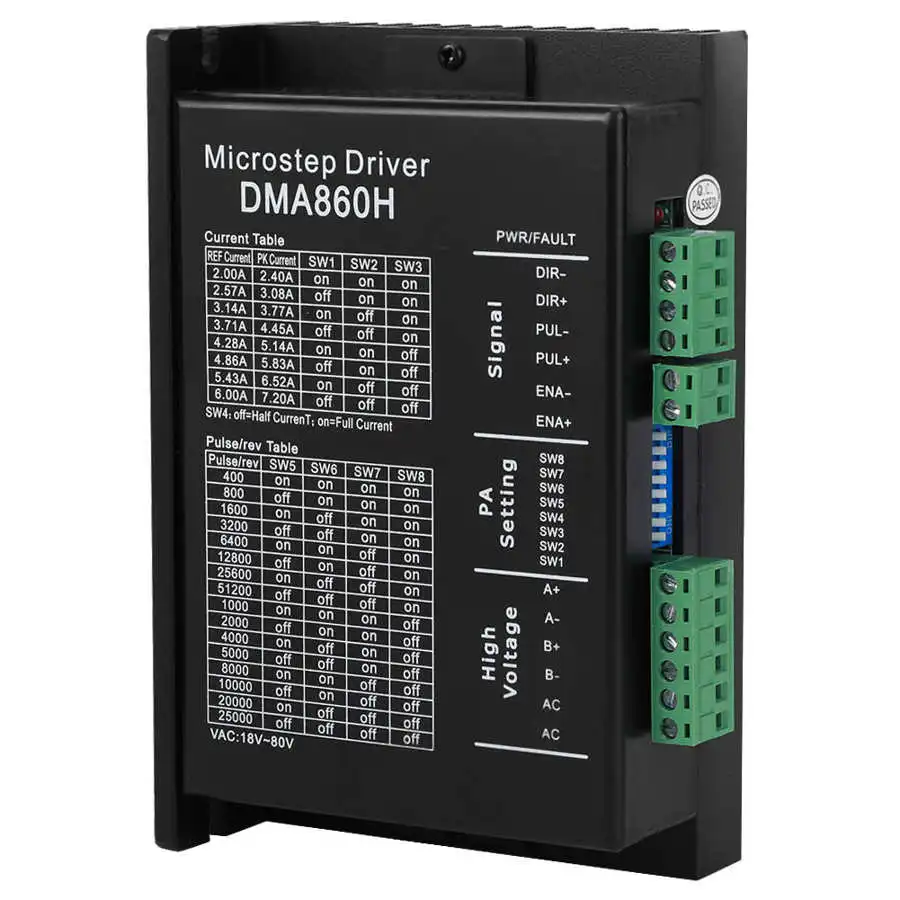

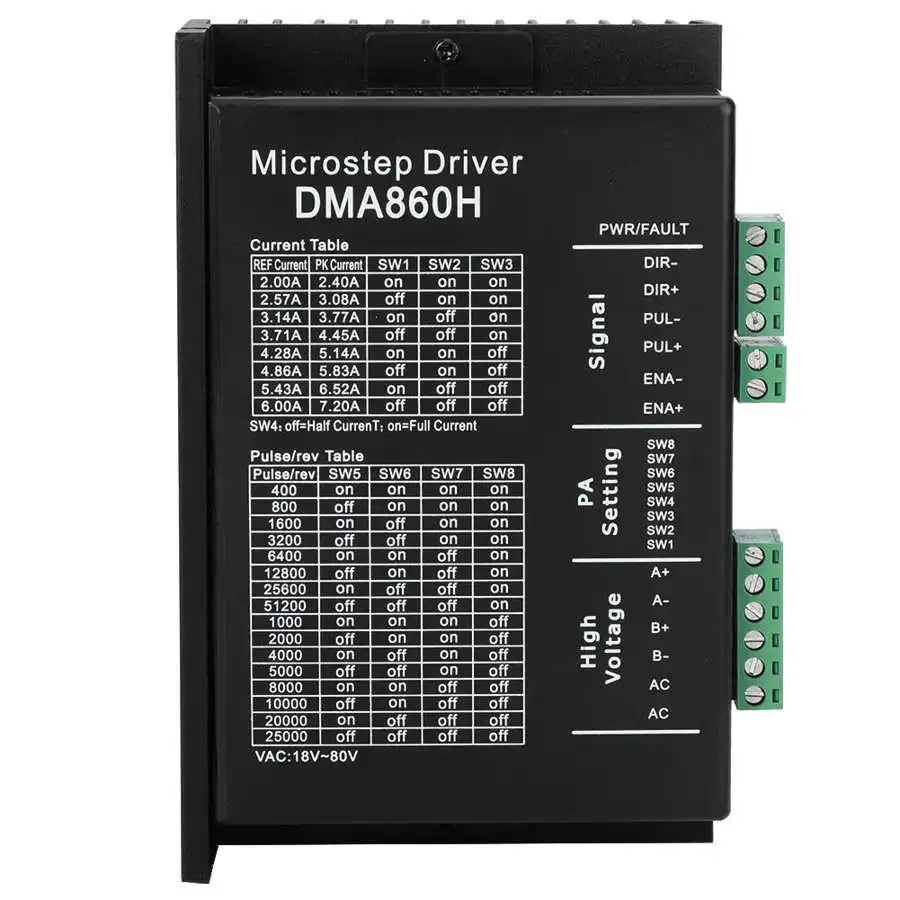

1. Настройка микроступенчатого деления: номер микроступенчатого деления драйвера устанавливается четырьмя переключателями DIP SW5-SW8. Есть 16 уровней микроступенчатого деления. Когда пользователь устанавливает микроступенчатое разделение, драйвер должен быть остановлен. Для определенной настройки микрошага, пожалуйста, прочитайте описание макета драйвера
2. Настройка выходного тока: выходной ток драйвера устанавливается тремя DIP-переключателями SW1-SW3. Есть 8 уровней выходного тока. Для конкретных параметров выходного тока, пожалуйста, прочитайте описание макета драйвера.
3. Функция автоматического полупотока: пользователь может установить автоматическую функцию полупотока привода через SW4. выключение означает, что ток покоя установлен на половину динамического тока, on означает, что ток покоя совпадает с динамическим током. В общем использовании, SW4 должен быть установлен на выключение, так что нагрев двигателя и водителя уменьшается, и надежность улучшена. Примерно через 0,4 секунды после остановки импульса ток автоматически снижается до половины (60% от фактического значения), а теплотворная способность теоретически снижена до 36%
4. Интерфейс сигнала: PUL + и PUL-являются положительными и отрицательными концами импульсного сигнала управления; DIR + и DIR-являются положительными и отрицательными концами сигнала направления; эна + и Эна-положительные и отрицательные концы сигнала включения
5. Интерфейс двигателя: A + и A-подключены к положительным и отрицательным концам А-фазовой обмотки шагового двигателя; B + и B-соединены с положительными и отрицательными концами b-фазной обмотки шагового двигателя. При обмене фазовых обмоток A и B направление двигателя может быть изменено
6. Интерфейс питания: используется источник питания переменного или постоянного тока, диапазон рабочего напряжения DMA860H рекомендуется 48-75VAC, а источник питания более 500 Вт

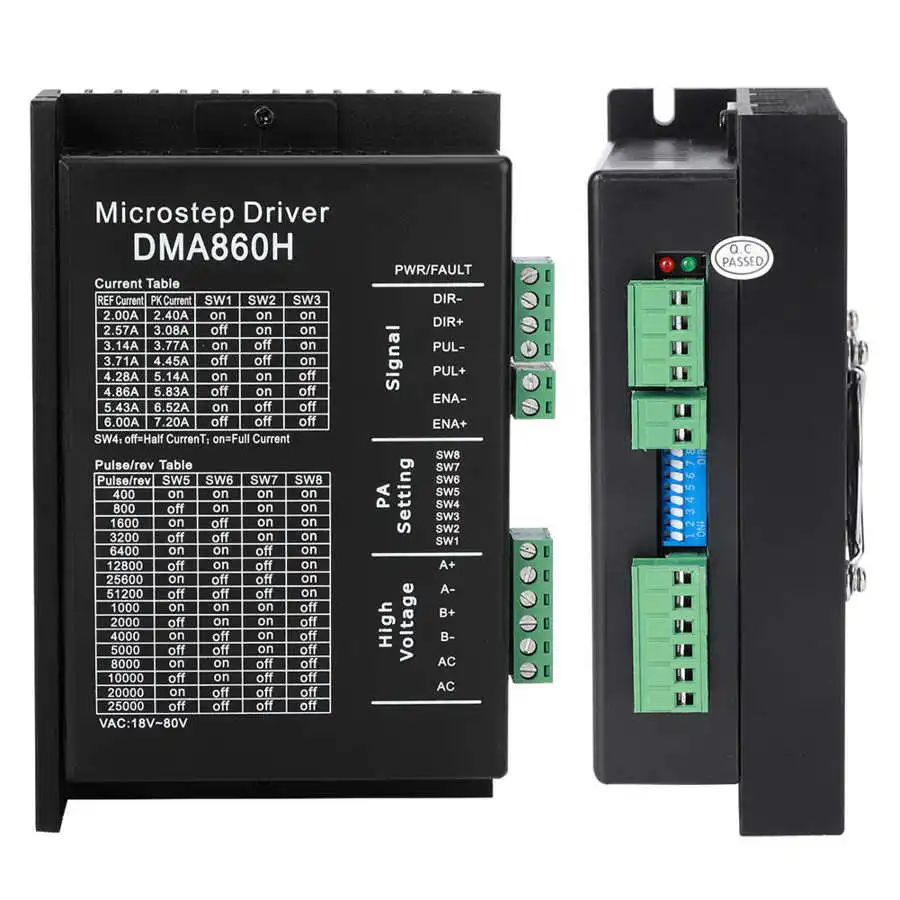

7. Светильник индикатора: привод имеет два индикатора светильник s, красный и зеленый. Зеленый светильник-это индикатор питания, зеленый светильник всегда включается при включении привода; Красный светильник-индикатор неисправности, И светильник неисправности всегда горит, когда происходит перенапряжение или перегрузки по току. После устранения неисправности красный светильник выключен. Когда диск выходит из строя, только Включите и включите снова, чтобы очистить неисправность
8. Инструкции по установке:
Внешний размер накопителя: прибл. 151x97x51 мм/5,9x3,8x2 дюйма
Расстояние установки отверстия: прибл. 139 мм/5,5 дюйма

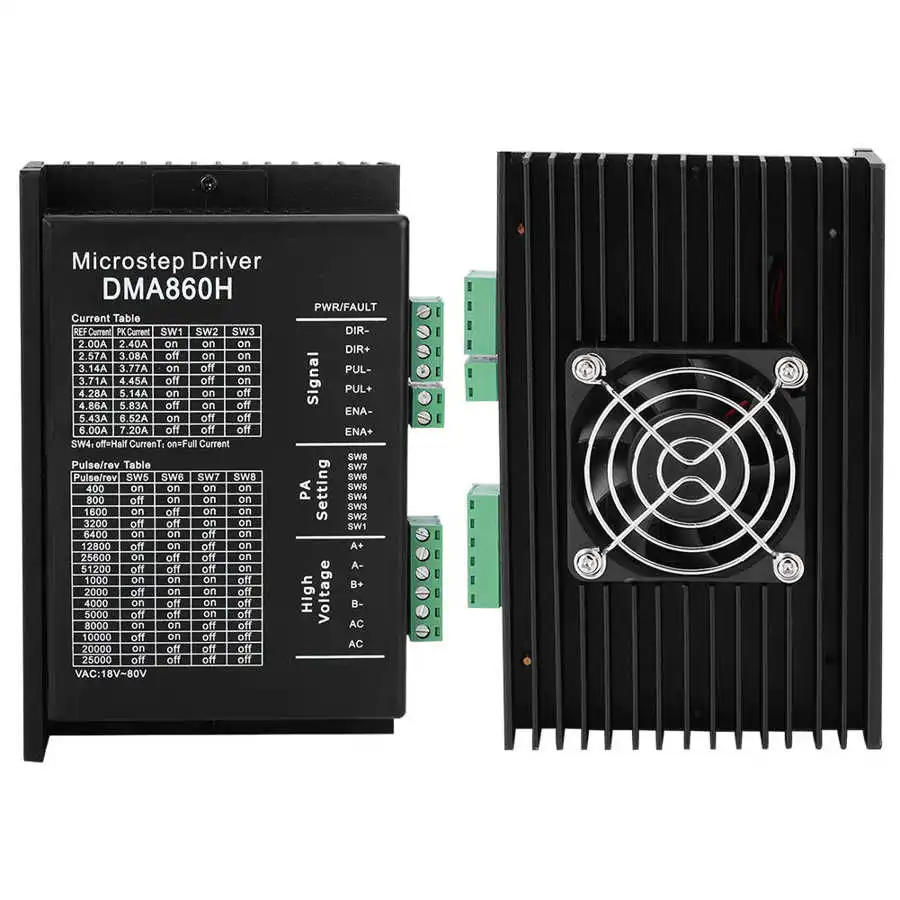

Его можно установить горизонтально и вертикально, и рекомендуется установить его вертикально. При установке, он должен быть близко к металлическому шкафу для облегчения рассеивания тепла.

Размер: прибл. 97 мм/3,8 дюйма

143 мм/5,6 дюйма
151 мм/5,9 дюйма

23,5 мм/0,9 дюйма
45,5 мм/1,8 дюйма
4 мм/0,2 дюйма

139 мм/5,5 дюйма
4,5 мм/0,2 дюйма
48 мм/1,9 дюйма

10,5 мм/0.4in
