ARM STM32 плата для Cortex M4 STM32F407 STM32F407Z PL2303 USB UART Board (mini) # Open407Z C Standard|arm board|standard |

Плата разработки STM32 предназначена для MCU STM32F407ZxT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open407Z-C-это разработочная плата STM32, предназначенная дляSTM32F407ZxT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore407Z.

Open407Z-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

---

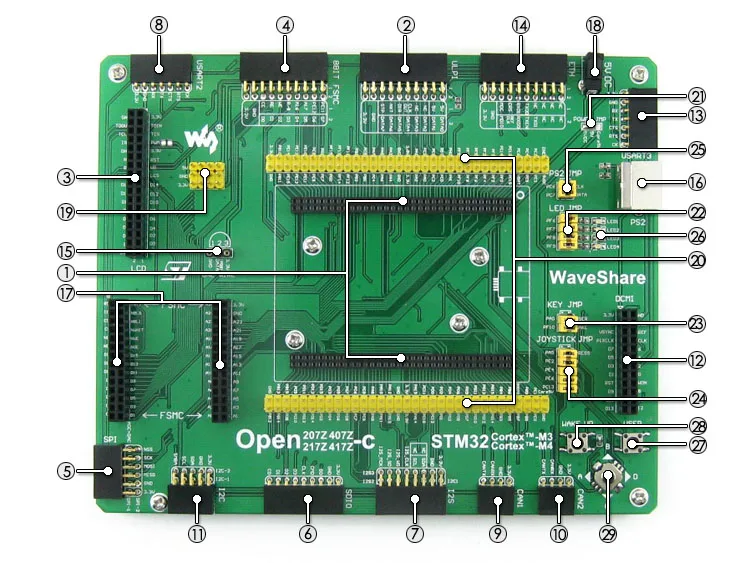

Что на материнском доске MCU разъем основной платы:Для легкого подключения основной платы MCU Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F407Z интегрирует USB HS контроллер без какого-либо устройства PHY) 16-битный интерфейс FSMC + SPI:Для подключения сенсорного ЖК-экрана 8-битный интерфейс FSMC:Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д. Интерфейс SPI1/SPI2 + AD/DA Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. Также для подключения AD/DA модуля, благодаря альтернативной функции SPI1 AD/DA Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д. Интерфейс CAN1:Для подключения модуля CAN Интерфейс CAN2:Для подключения модуля CAN Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс DCMI:Для подключения модуля камеры Интерфейс UART3:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши 16-битный интерфейс FSMC:Легко подключается к периферийным устройствам, таким как NorFlash, SRAM и т. д. 5 V DC jack 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:Все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Мощность JMP 5 в постоянного тока: питание от 5 в постоянного тока Core5V: питание от основной платы MCU Перемычка светодиодов Ключ пользователя/перемычка кнопки пробуждения Перемычка для джойстика Джемпер PS/2 Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Ключ пользователя:Удобно для ввода/вывода и/или для работы с кодом Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя Джойстик:Пять позиций

Для Джемперы 22-25:

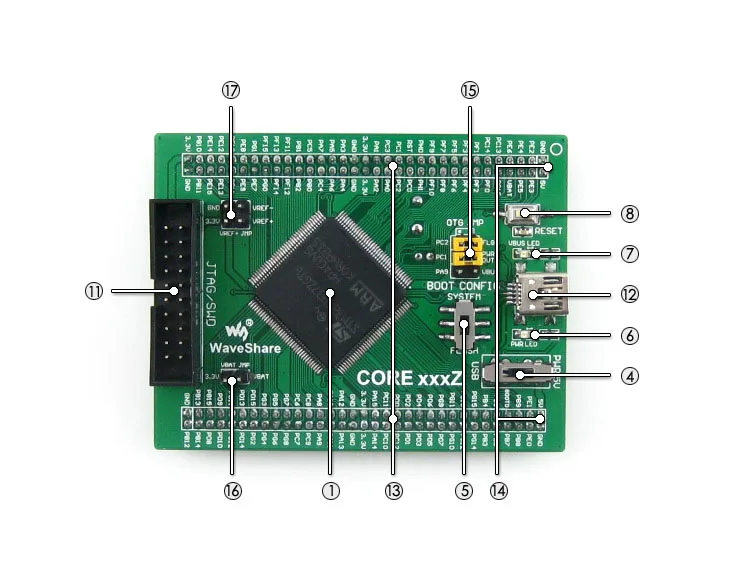

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки Что на Core407Z STM32F407ZxT6 (STM32F407ZET6 по умолчанию):Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M4 32-битный RISC Характеристика:Полный набор инструкций по одноциклу DSP Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Рабочее напряжение:1,8 В-3,6 В Упаковка:LQFP144 Воспоминания:512кб/1024кб вспышка, 192 + 4кб SRAM MCU коммуникационные интерфейсы: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY 1x10/100 Ethernet MAC 1 x 8-14-битный параллельный интерфейс камеры AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3 (с нижней стороны):3,3 В регулятор напряжения MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием Выключатель питания,Питание от 5Vin или USB подключения Переключатель режима загрузки,Для настройки бут0 pin Индикатор питания Светодиод VBUS Кнопка сброса 8 м кристаллический осциллятор (на нижней стороне) 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Интерфейс USB В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32 Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель Расширитель MCU pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG Usb-хост/OTG джемпер Короткий Джемпер при использовании usb-хоста/OTG Откройте перемычку для отключения от порта ввода/вывода Джемпер VBAT Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору Джемпер для выбора VREF Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

---

Фотографии
Open407Z-C совет по разработке
Open407Z-C совет по разработке
Open407Z-C панель для разработки

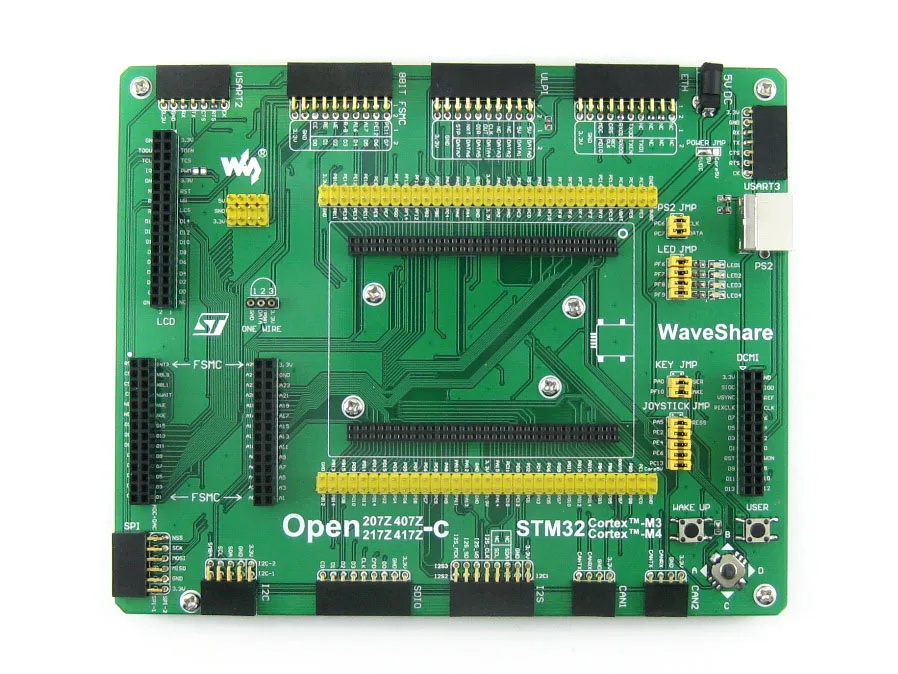

Open407Z-C материнская плата

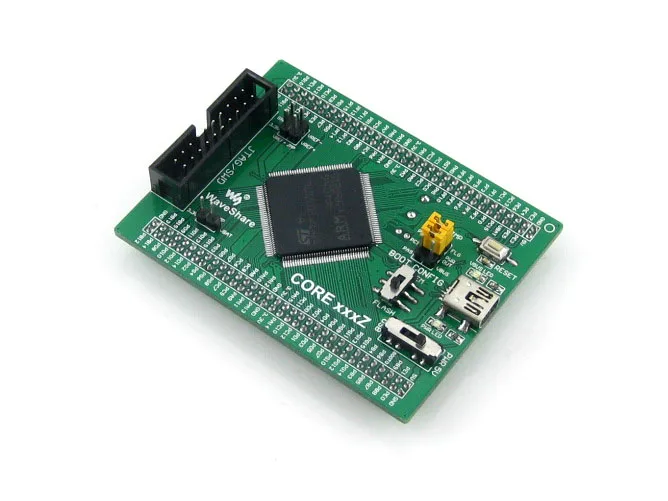

Материнская плата MCU Core407Z
Материнская плата MCU Core407Z
Подключение к отладчику
Подключение к различным периферийным устройствам
Open407Z-C мкс/OS-II (Ⅰ)
Open407Z-C МКК/OS-II (Ⅱ)
Open407Z-C мкс/OS-II (Ⅲ)
Open407Z-C мкс/OS-II (Ⅳ)
Подключение к usb-устройству через кабель OTG
Подключение к USB3300 USB HS плате
Подключение к аудиоплате
Подключение к плате камеры OV7670
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате NandFlash
Подключение к NorFlash Board
Подключение к плате SRAM
Подключение к плате Ethernet
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:

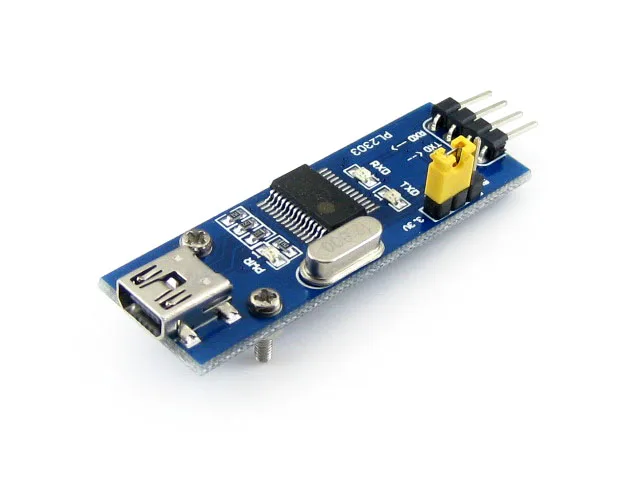

Open407Z-C поддерживает программирование через STM32 UART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.
Open407Z-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD

---

Ресурсы для развития Сопутствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open407Z-C

---

В комплект входит

Вес:0,308 кг

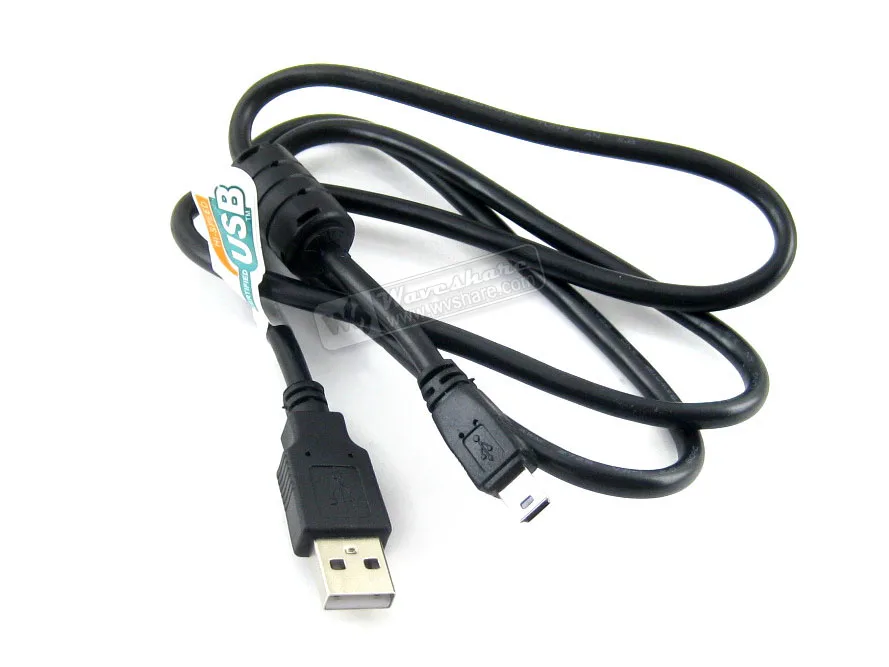

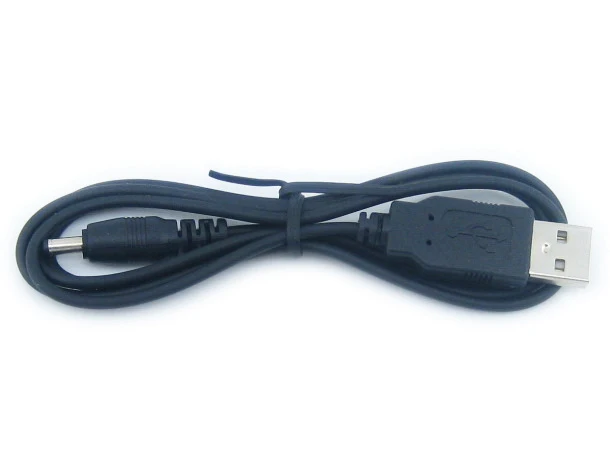

Open407Z-C макетная плата x 1 PL2303 USB UART Board (mini) x 1 Usb-разъем типа A для мини-кабеля типа B x 1 Штепсельная Вилка USB типа A для мини-кабеля типа B x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 Программное обеспечение CD x 1 1. 2. 3. 4. 5 6 7 8 Клиенты, которые купили этот товар, также купили
