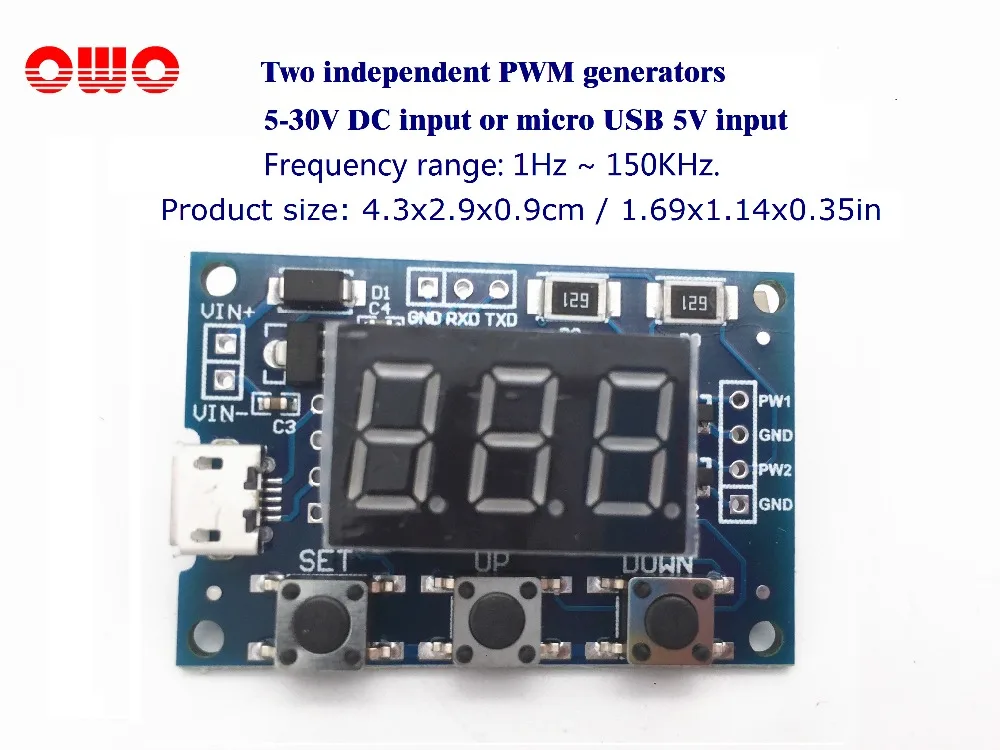

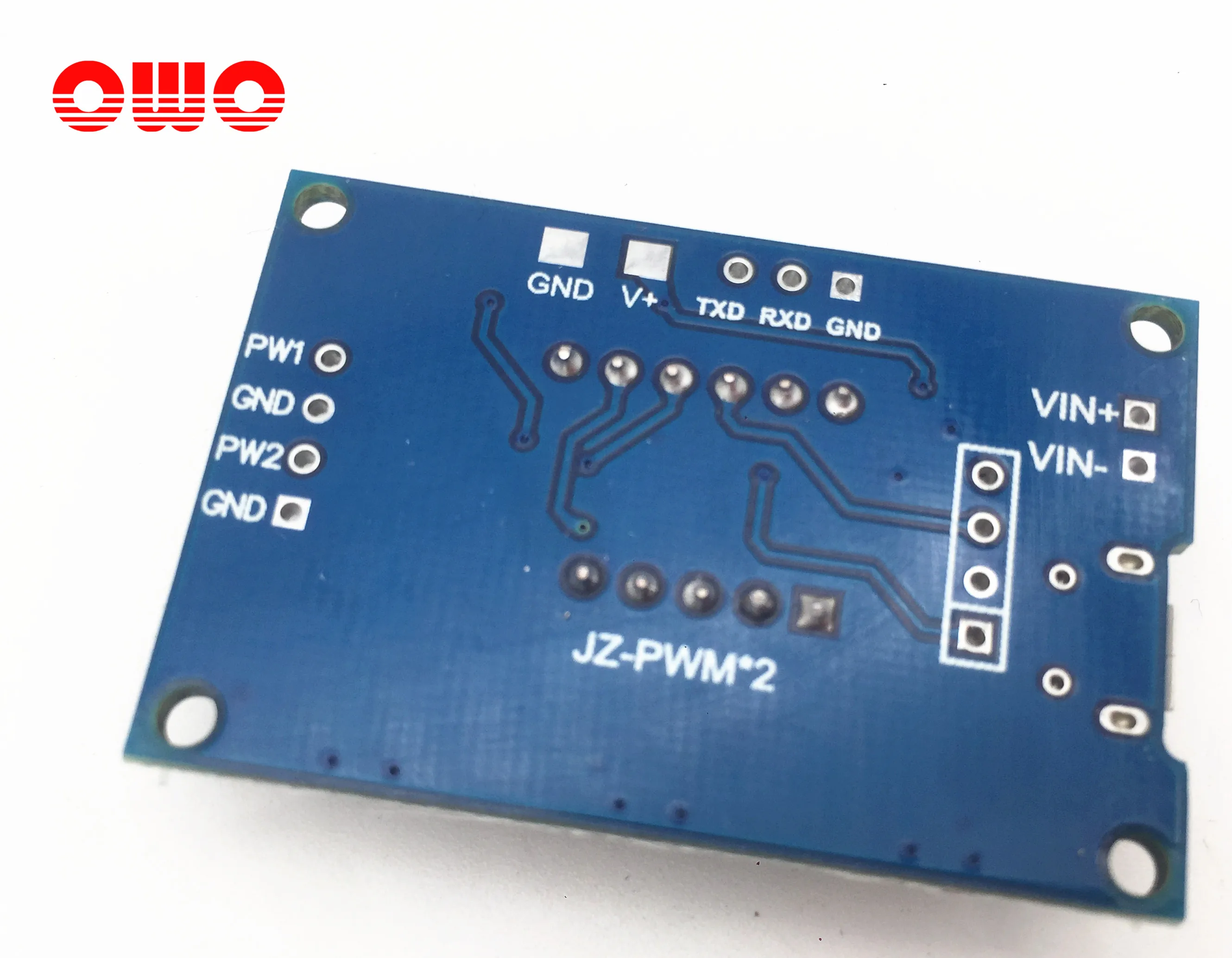

Два независимых PWM генератора для BLDC мотор PWM драйвер управления

Особенности:

Совершенно новый и высокое качество.

Подходит для последовательной связи.

Широкий диапазон частот, высокая точность.

Два независимых PWM генератора могут установить частоту и рабочий цикл.

Основные характеристики:

Два независимых PWM генератора могут установить частоту, рабочий цикл;

Широкий диапазон частот, высокая точность;

Последовательного общения. Порты и разъёмы в наличии.

Модуль параметры:

Рабочее напряжение: 5-30 в, Поддержка питания micro USB 5,0 в.

Частотный диапазон: 1 Гц ~ 150 кГц.

Точность частоты: ± 2%.

Выходной ток: <30 мА.

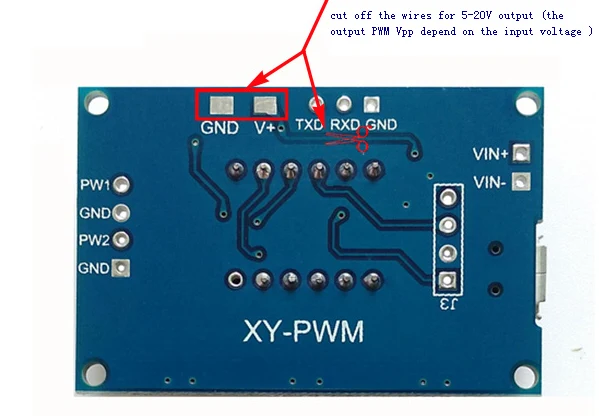

Выход ШИМ Амплитуда: по умолчанию 5Vp-p (см. Ниже операции, если вы хотите выход 5-20 в).

Диапазон рабочих температур: -30 ~ + 70 °.

Размер продукта: 4,3x2,9x0,9 см-1.69x1.14x0.35in

Параметр Настройки:

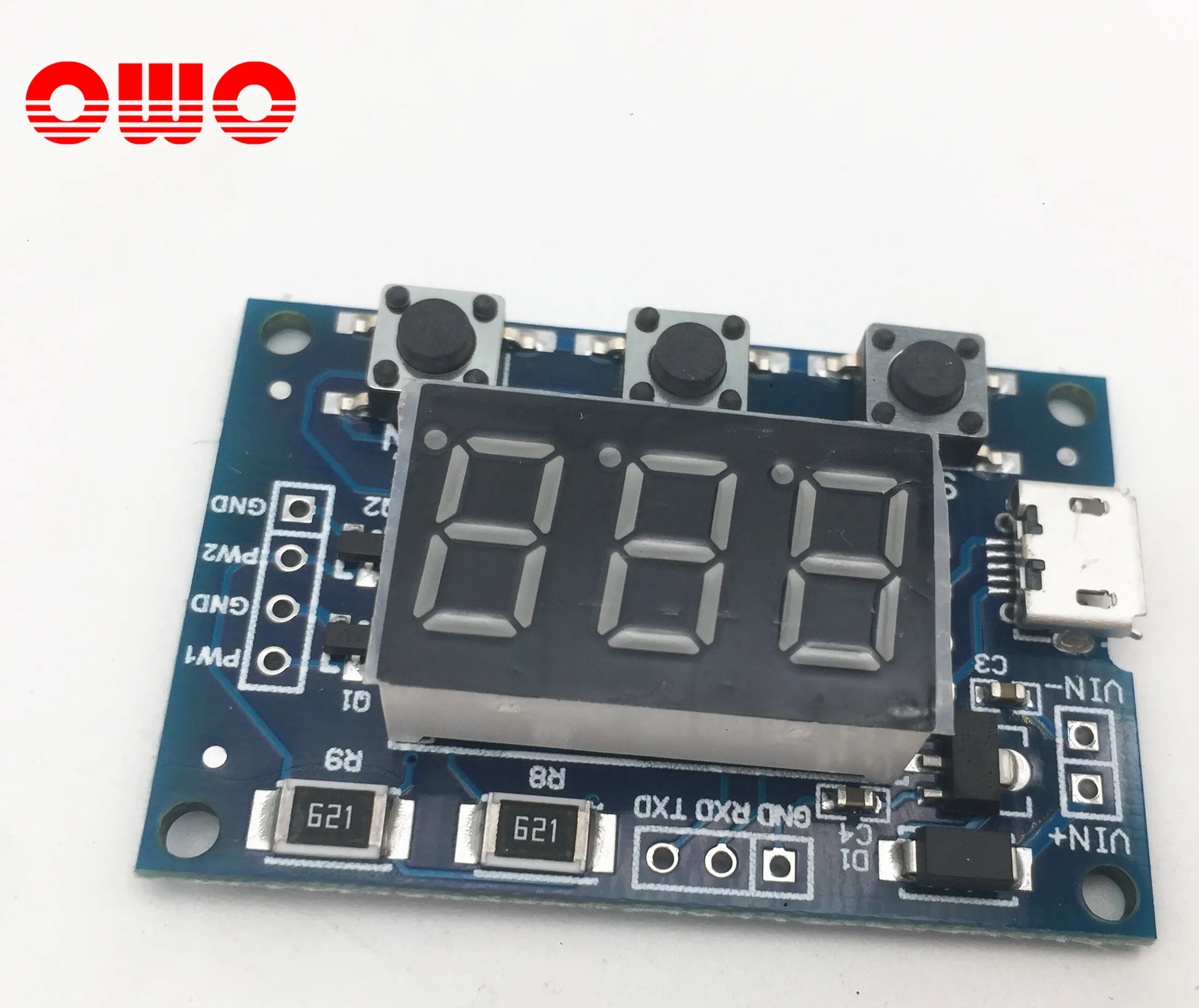

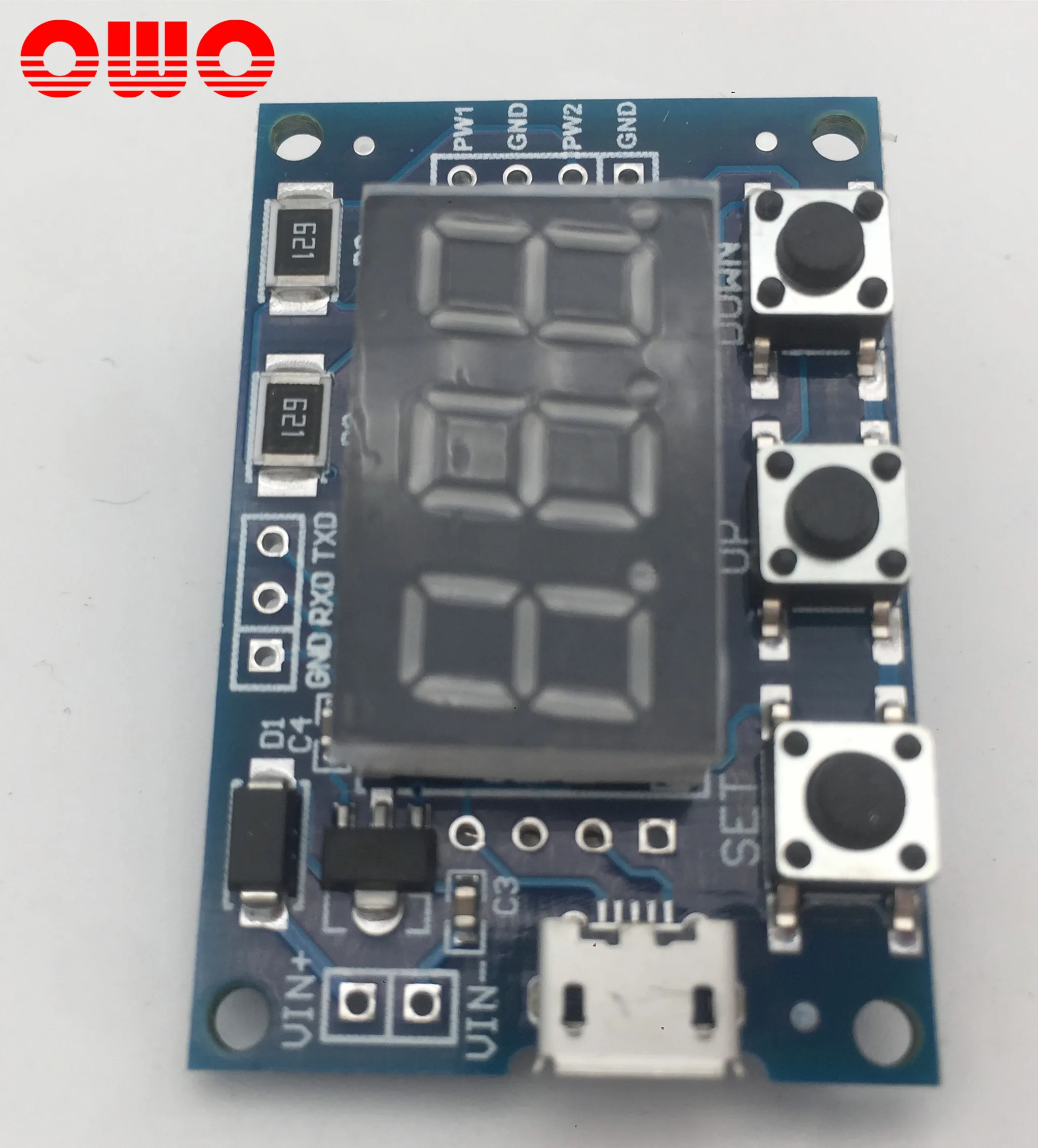

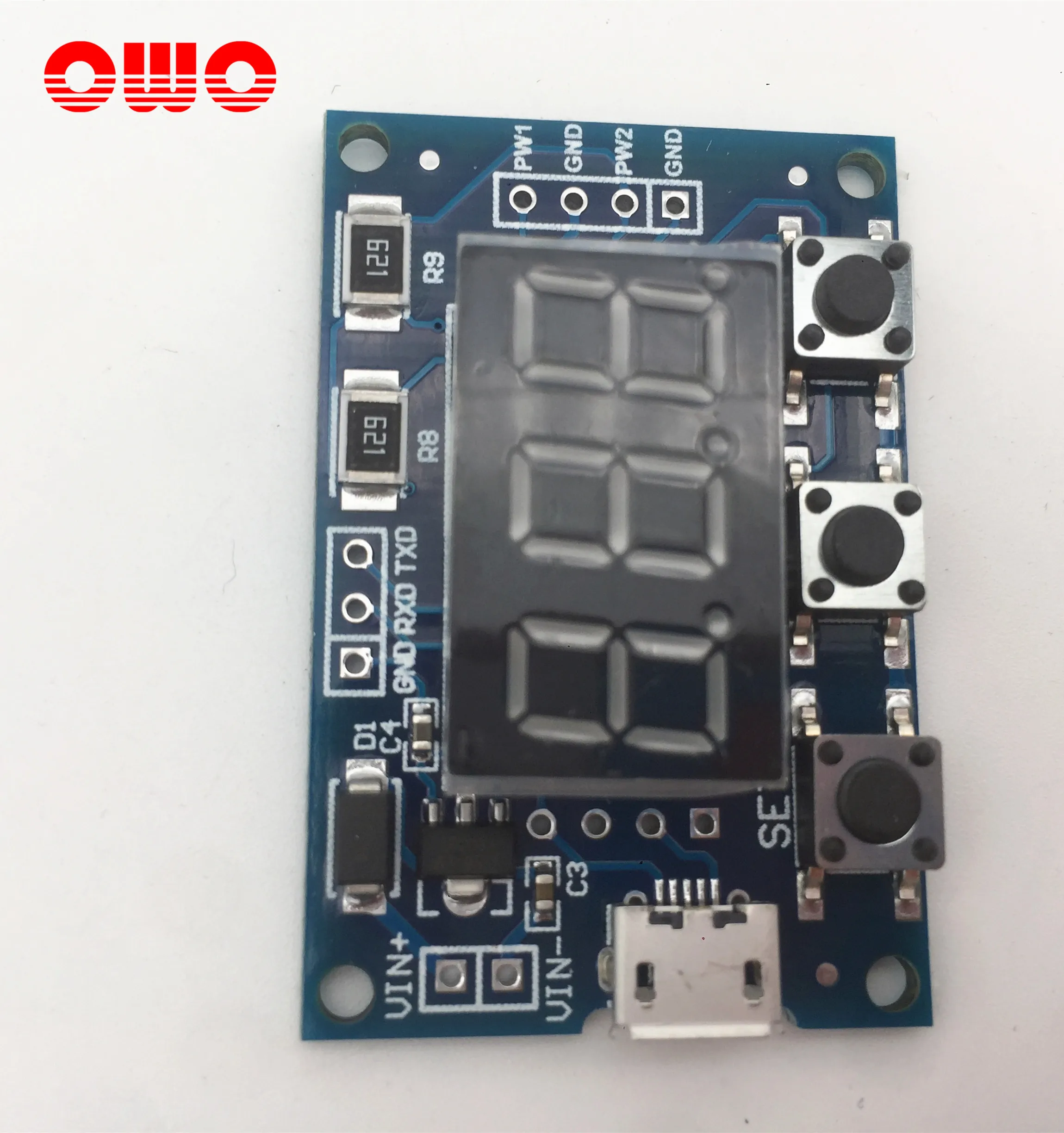

Модуль имеет три кнопки: [набор], [вверх], [вниз].

Нажмите клавишу [Set] для переключения отображения четырех параметров (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед передачей параметров будет мигать соответствующее имя параметра.

Нажмите [вверх], [вниз], чтобы изменить значение текущего параметра (Длительное нажатие может быстро добавить или вычесть).

Две PWM каждый имеет три предустановленных частоты, и в интерфейсе отображения частоты Нажмите [SET], чтобы переключиться между тремя типами частот, три вида частотного цикла работы одинаковы. (XXX: диапазон 1 Гц ~ 999 Гц; X X.X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: в диапазоне 1 кГц ~ 150 кГц и т. д.).

Во-первых, описание модуля:

Частота делится на три диапазона:

1.XXX (без запятой): самый маленький блок-1 Гц, диапазон-1 Гц ~ 999 Гц;

2.X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц; Целый ряд 0,1 кГц ~ 99,9 кГц

3.X.X.X. (есть три десятичные точки): самая маленькая единица-1 кГц; Диапазон-1 кГц ~ 150 кГц

Частота отображения, например:

"100" означает, что PWM выходной Пульс 100 Гц;

«54,1» означает, что PWM выходной Пульс 54,1 кГц;

"1.2.4". Показывает, что PWM импульсный выход 124 кГц

Рабочий цикл в диапазоне: от 0 до 100;

Трехчастотный рабочий цикл одинаковый, все параметры нелетучие.

Применяемые области:

1. Генерировать сигнал квадратной волны для экспериментальной разработки в качестве генератора сигналов квадратной волны.

2. Для создания квадратного волнового сигнала для шагового двигателя или драйвера двигателя BLDC.

3. Для создания регулируемого импульса для MCU.

4. Генерировать переменный импульсный сигнал для управления соответствующей схемой (PWM затемнения, регулирование скорости).

В-четвертых, объем:

1. Как генератор сигналов квадратной волны, который генерирует сигнал квадратной волны;

2. Для обеспечения сигнала шагового двигателя;

3. Регулируемая генерация импульсов для использования чипа;

4. Производим переменный импульсный сигнал для управления соответствующей схемой (PWM затемнение, скорость regualtion).

В-пятых, серийный контроль:

Скорость передачи данных: 9600 bps

Бит данных: 8

Остановка биты: 1

Паритет: нет

Регулятор давления газа: Нет

Набор частоту ШИМ

"S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 ~ 999)

"S1FXX.XT": Установите частоту PWM1 X X.X KHZ (00,1 ~ 99,9)

"S1F: X.X.X.T": настройка частоты PWM1 XXX KHZ (0.0.1 ~ 1.5.0 ..)

'S1': PWM1

'S2': PWM2

'F': частоты

D: рабочий цикл

'Т' Это конечный бит

Установите рабочий цикл ШИМ

"S1DXXXT": настройка рабочего цикла PWM1 XXX; (001 ~ 100)

"S2DXXXT": набор PWM2 рабочий цикл XXX; (001 ~ 100)

Установка успешного возврата: вниз;

Настройка аварийного переключения: падение.
