Плата драйвера двигателя JUYI Tech JYQD-V6.7 12-24 В 3 А 2 шт. | Строительство и ремонт
Описание товара

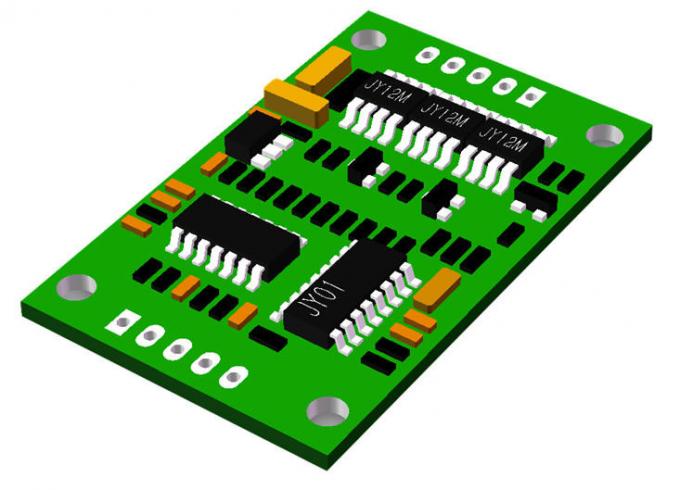

12V-24VDC 3A Малый размер JYQD-V6.7 BLDC плата драйвера двигателя для бессенсорного BLDC двигателя
![v6.7 2-1]()
![v6.7 2-2]()
(Для бесщеточного бессенсорного двигателя постоянного тока)
Номер модели
JYQD-V6.7
Рабочая температура.
-20-85 ℃
Рабочее напряжение
12В/24В
Максимальный ток
3A
Постоянный ток
2а
·ШИМ контроль скорости
Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100%
Регулировка скорости аналогового напряжения
0-5 В
Выход скоростного импульсного сигнала
Да
Примечания к приложению:
1. Убедитесь, что параметры напряжения и мощности двигателя не превышают указанный диапазон платы драйвера.
2. Эта плата драйвера двигателя BLDC используется для 3-фазного бесщеточного бессенсорного двигателя, но не подходит для всех 3-фазных бесщеточных двигателей. Если Эффект вождения плохой (например, пусковой дрожание, реверс, рабочий ток noload двигателя слишком большой, скорость не стабильна, эффективность низкая, И не может запустить с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения наилучшего эффекта вождения (как сделать регулировку в приложении)
3. Плата драйвера JYQD-V6.7-это голая плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, ему не нужно добавлять радиатор, ему нужно только обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 36 Вт, к нему необходимо добавить радиатор, как показано на схеме ниже.
4. Обратите внимание, что плата драйвера JYQD-V6.7 не имеет защиты от обратного подключения, это навсегда повредит плату драйвера, если соединение с обратной полярностью.
5. Выходной порт 5 В на плате драйвера запрещает Подключение внешнего устройства. Она применима только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота.
6. Клеммой «SC» на плате драйвера JYQD-V6.7 является импульсный выходной сигнал скорости двигателя (двухтактный выход), а максимальный выходной ток составляет менее 5 мА.
Схема платы драйвера
Схема подключения
5В----- Внутреннее выходное напряжение платы драйвера
SC---- Выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В.
1. Порт управления
Z/F---- Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или нет подключения в прямом направлении, подключение 0 В низкого уровня или подключение к GND-в обратном направлении.
VR---- Порт управления скоростью. Регулирование линейной скорости аналогового напряжения 0,1-5 В, входное сопротивление 20 кОм, подключение к GND при регулировании скорости ШИМ на входе, частота ШИМ: 1-20 кГц; рабочий цикл 0-100%
GND-Используется для внутреннего контроля платы привода
2. Порт питания
Ма---- Фаза двигателя A
МБ---- Фаза двигателя B
MC---- Фаза двигателя C
GND---- DC-
VCC---- DC +
3. Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к неправильному вождению, что влияет на нормальное использование.
4. Расстояние порта управления: 2,54 мм, расстояние порта питания: 2,54 мм
5. Обратите внимание на изоляцию между MOSFET драйвера и радиатором или установочной пластиной.
Размерный рисунок
(Для бесщеточного бессенсорного двигателя постоянного тока)
Номер модели
JYQD-V6.7
Рабочая температура.
-20-85 ℃
Рабочее напряжение
12В/24В
Максимальный ток
3A
Постоянный ток
2а
·ШИМ контроль скорости
Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100%
Регулировка скорости аналогового напряжения
0-5 В
Выход скоростного импульсного сигнала
Да
Примечания к приложению:
1. Убедитесь, что параметры напряжения и мощности двигателя не превышают указанный диапазон платы драйвера.
2. Эта плата драйвера двигателя BLDC используется для 3-фазного бесщеточного бессенсорного двигателя, но не подходит для всех 3-фазных бесщеточных двигателей. Если Эффект вождения плохой (например, пусковой дрожание, реверс, рабочий ток noload двигателя слишком большой, скорость не стабильна, эффективность низкая, И не может запустить с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения наилучшего эффекта вождения (как сделать регулировку в приложении)
3. Плата драйвера JYQD-V6.7-это голая плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, ему не нужно добавлять радиатор, ему нужно только обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 36 Вт, к нему необходимо добавить радиатор, как показано на схеме ниже.
4. Обратите внимание, что плата драйвера JYQD-V6.7 не имеет защиты от обратного подключения, это навсегда повредит плату драйвера, если соединение с обратной полярностью.
5. Выходной порт 5 В на плате драйвера запрещает Подключение внешнего устройства. Она применима только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота.
6. Клеммой «SC» на плате драйвера JYQD-V6.7 является импульсный выходной сигнал скорости двигателя (двухтактный выход), а максимальный выходной ток составляет менее 5 мА.
Схема платы драйвера
Схема подключения
5В----- Внутреннее выходное напряжение платы драйвера
SC---- Выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В.
1. Порт управления
Z/F---- Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или нет подключения в прямом направлении, подключение 0 В низкого уровня или подключение к GND-в обратном направлении.
VR---- Порт управления скоростью. Регулирование линейной скорости аналогового напряжения 0,1-5 В, входное сопротивление 20 кОм, подключение к GND при регулировании скорости ШИМ на входе, частота ШИМ: 1-20 кГц; рабочий цикл 0-100%
GND-Используется для внутреннего контроля платы привода
2. Порт питания
Ма---- Фаза двигателя A
МБ---- Фаза двигателя B
MC---- Фаза двигателя C
GND---- DC-
VCC---- DC +
3. Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к неправильному вождению, что влияет на нормальное использование.
4. Расстояние порта управления: 2,54 мм, расстояние порта питания: 2,54 мм
5. Обратите внимание на изоляцию между MOSFET драйвера и радиатором или установочной пластиной.
Размерный рисунок
