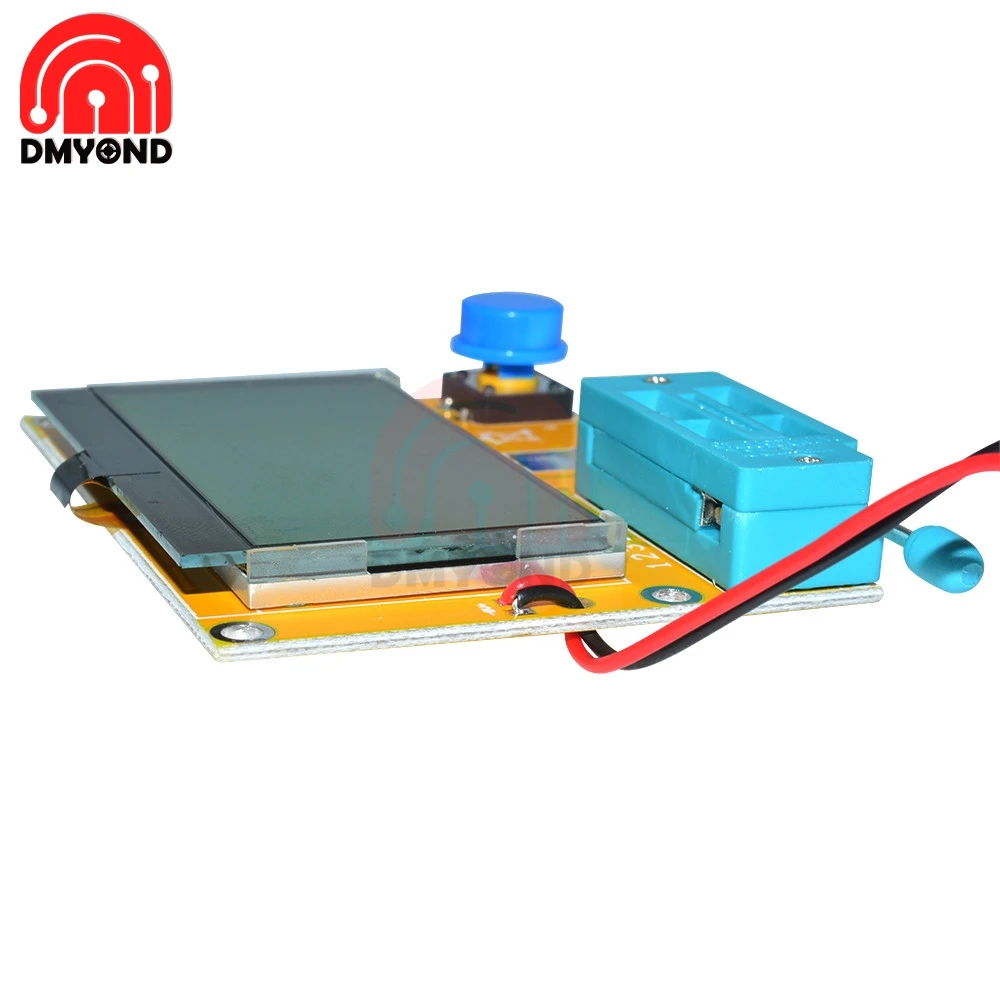

LCR T4 Mega328 мультиметр M328 ЖК дисплей Подсветка Транзистор тестер Диод Триод Емкость

LCR T4 Mega328 мультиметр M328 ЖК дисплей Подсветка Транзистор тестер Диод Триод Емкость

Внимание, пожалуйста: оболочка нужна DIY самостоятельно, батарея не входит в комплект.

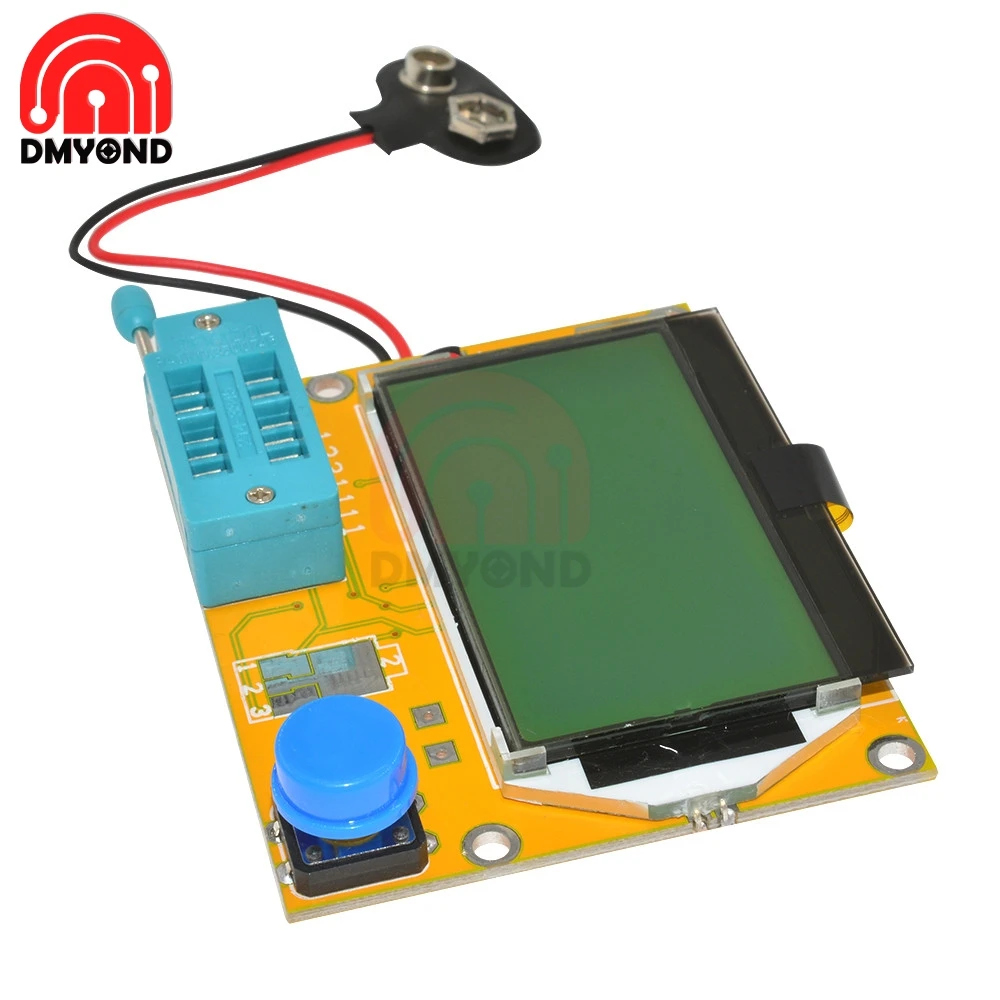

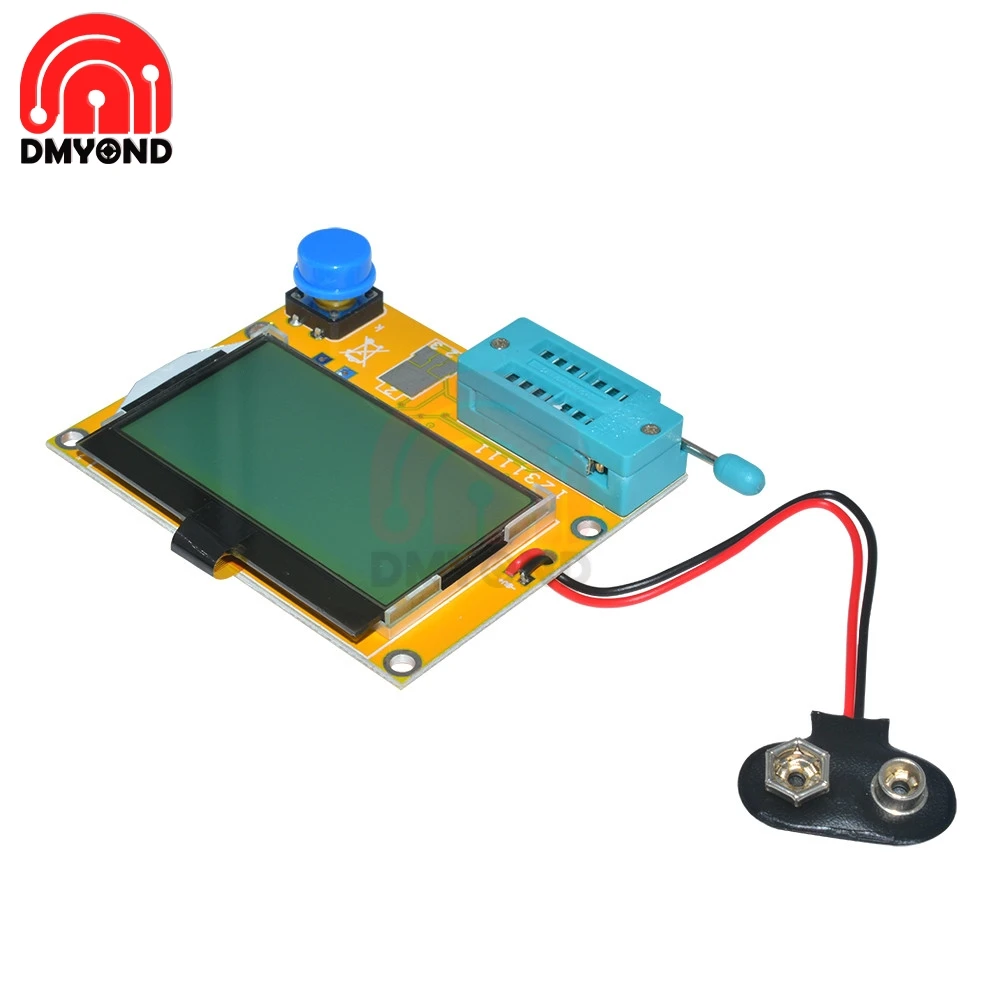

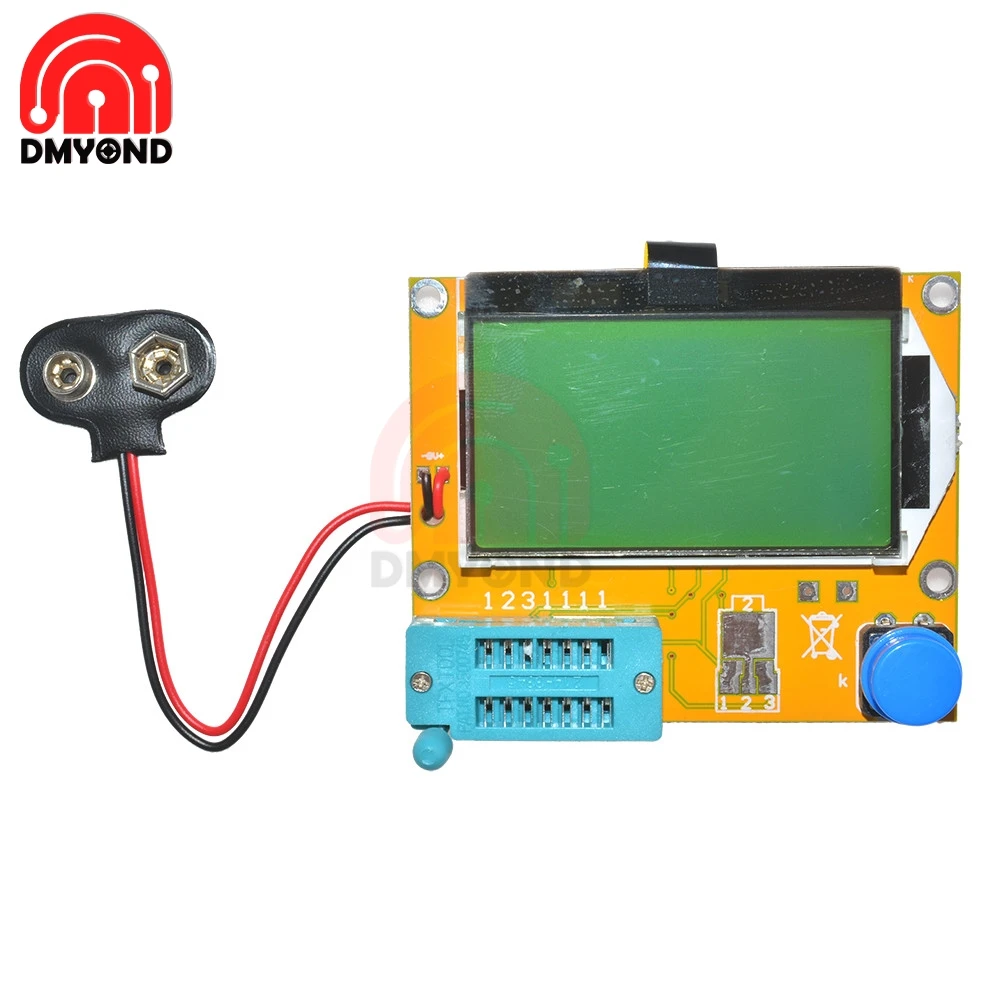

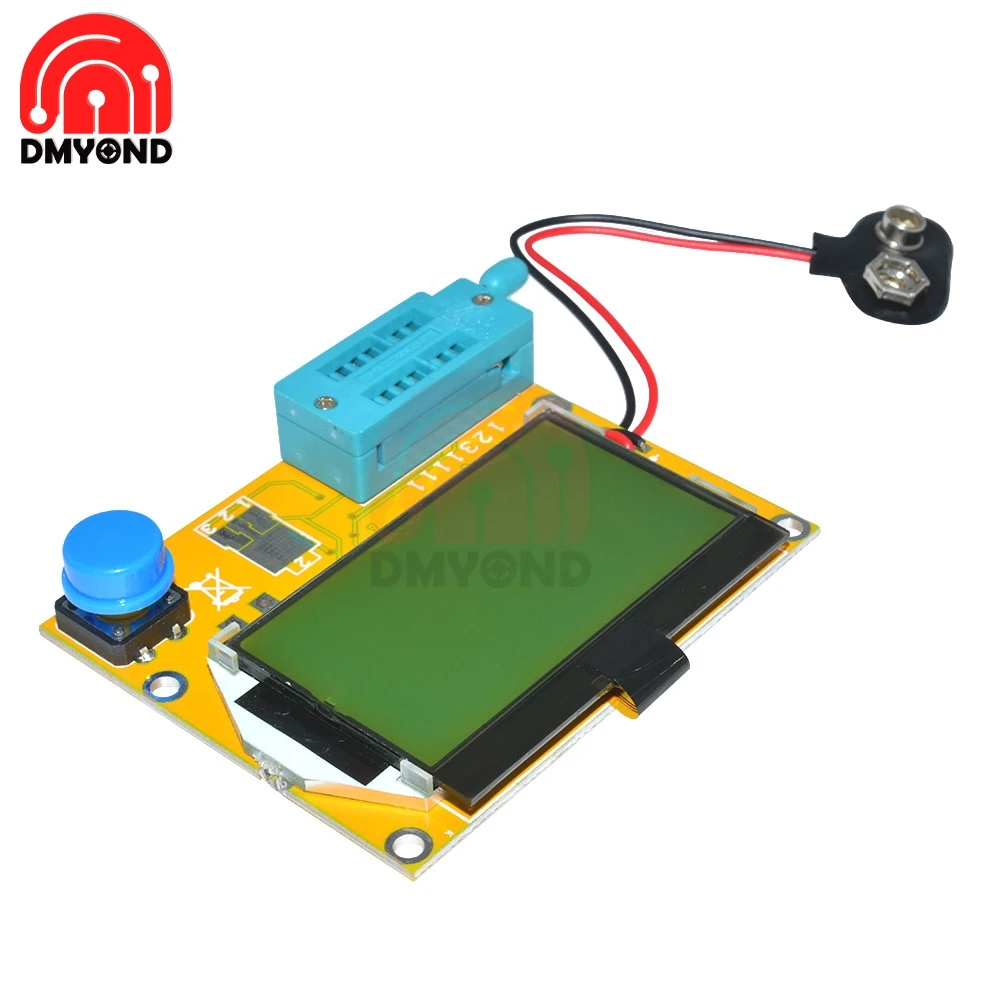

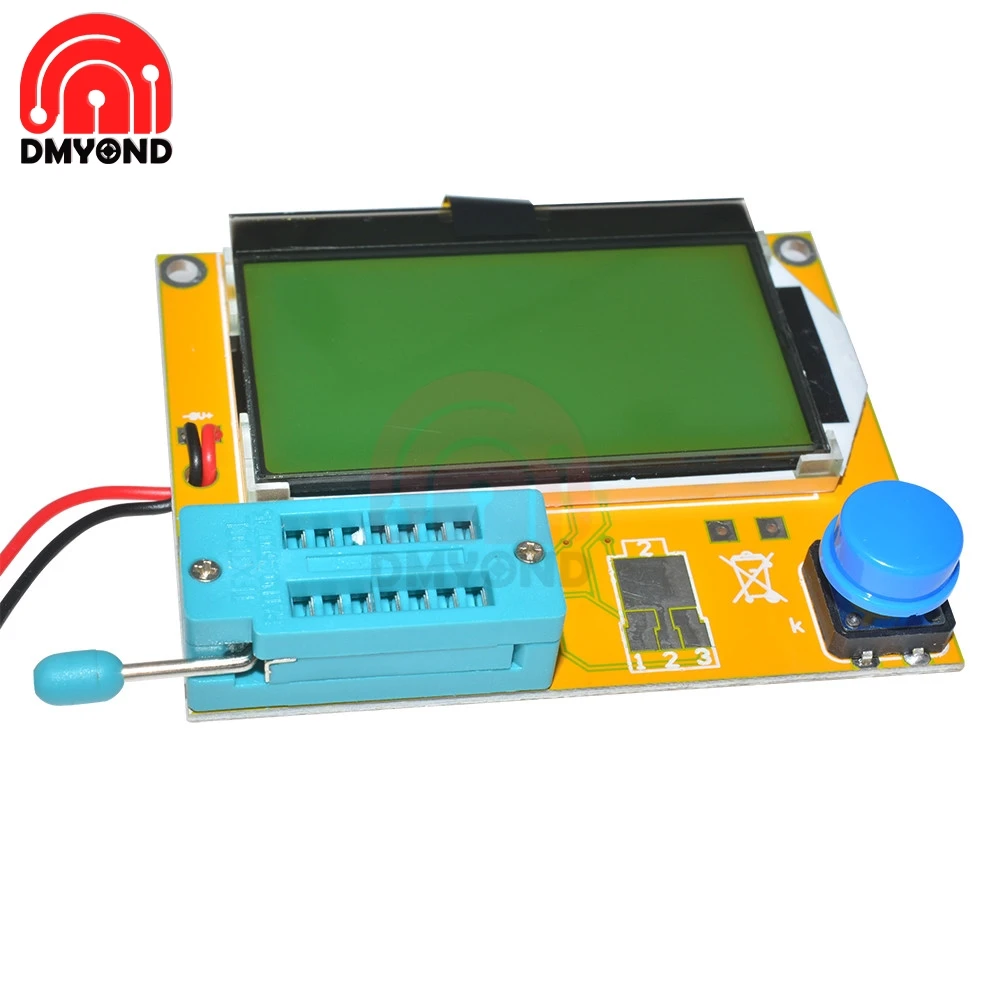

LCR-T4 Транзистор тестер

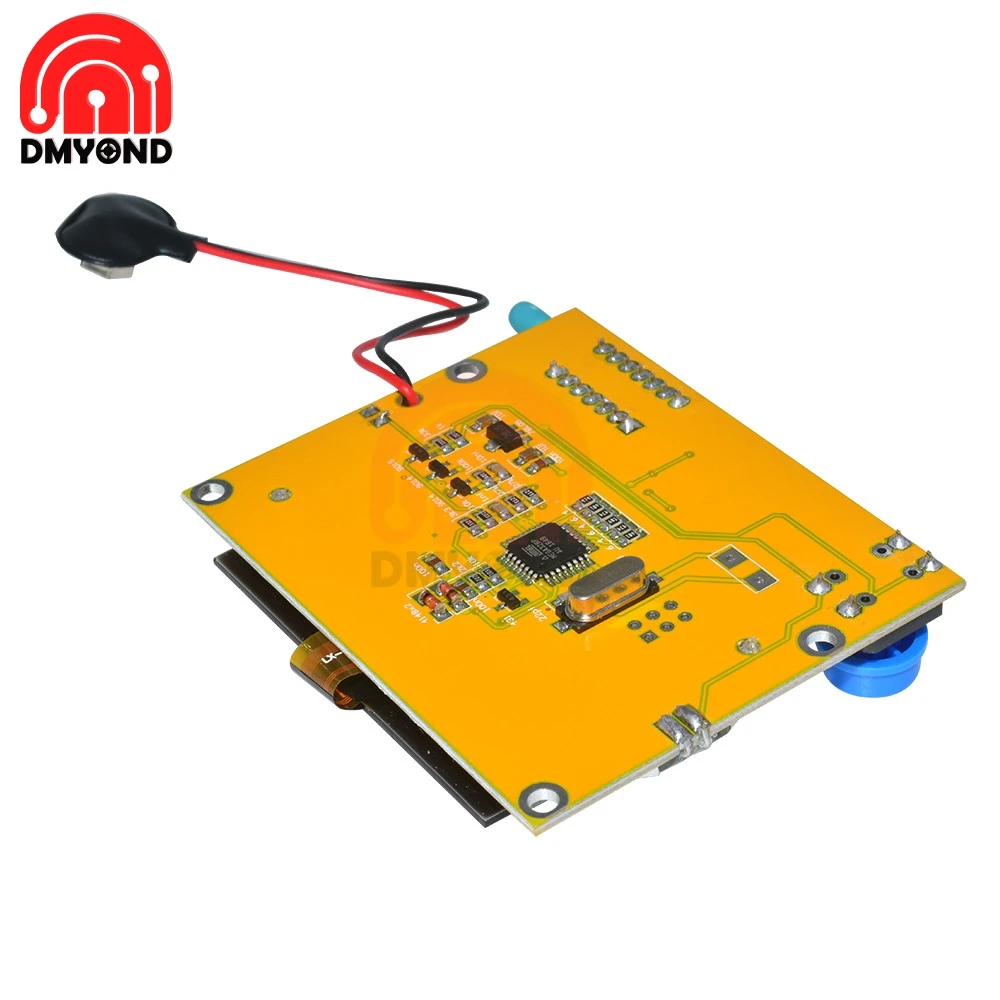

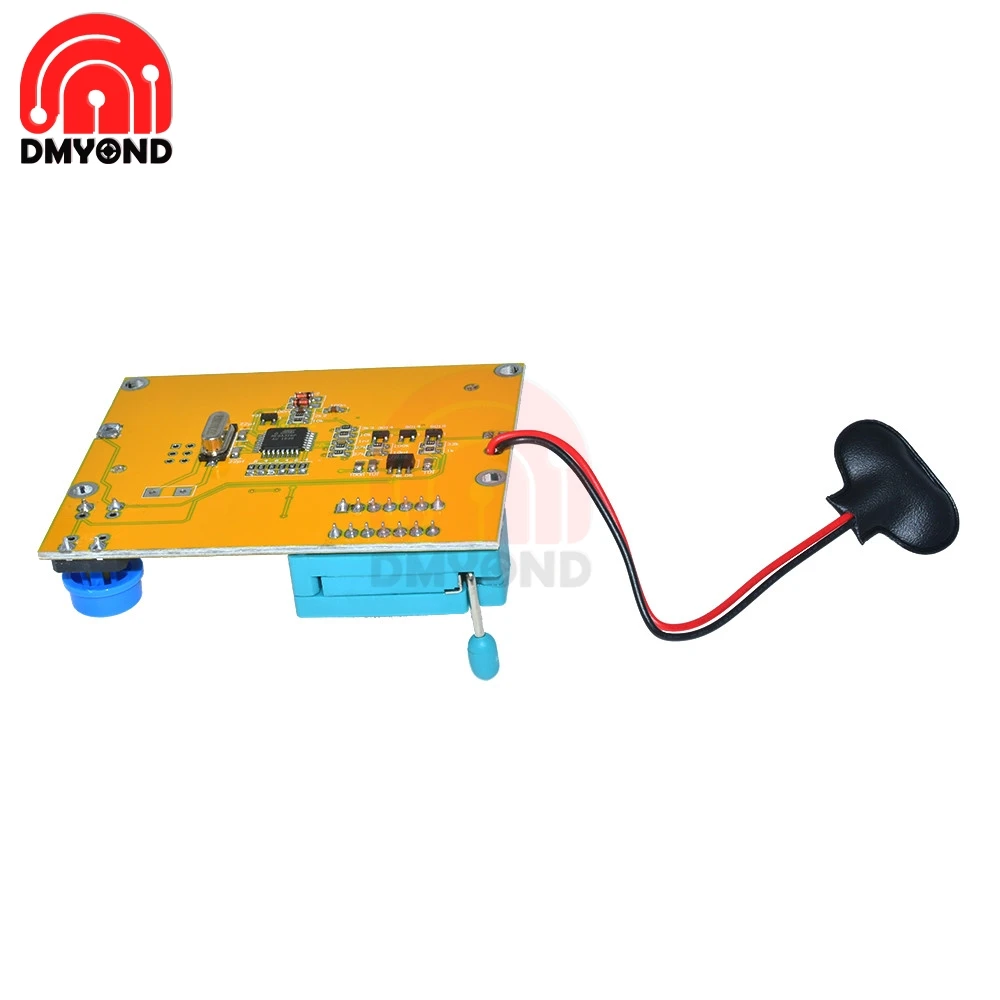

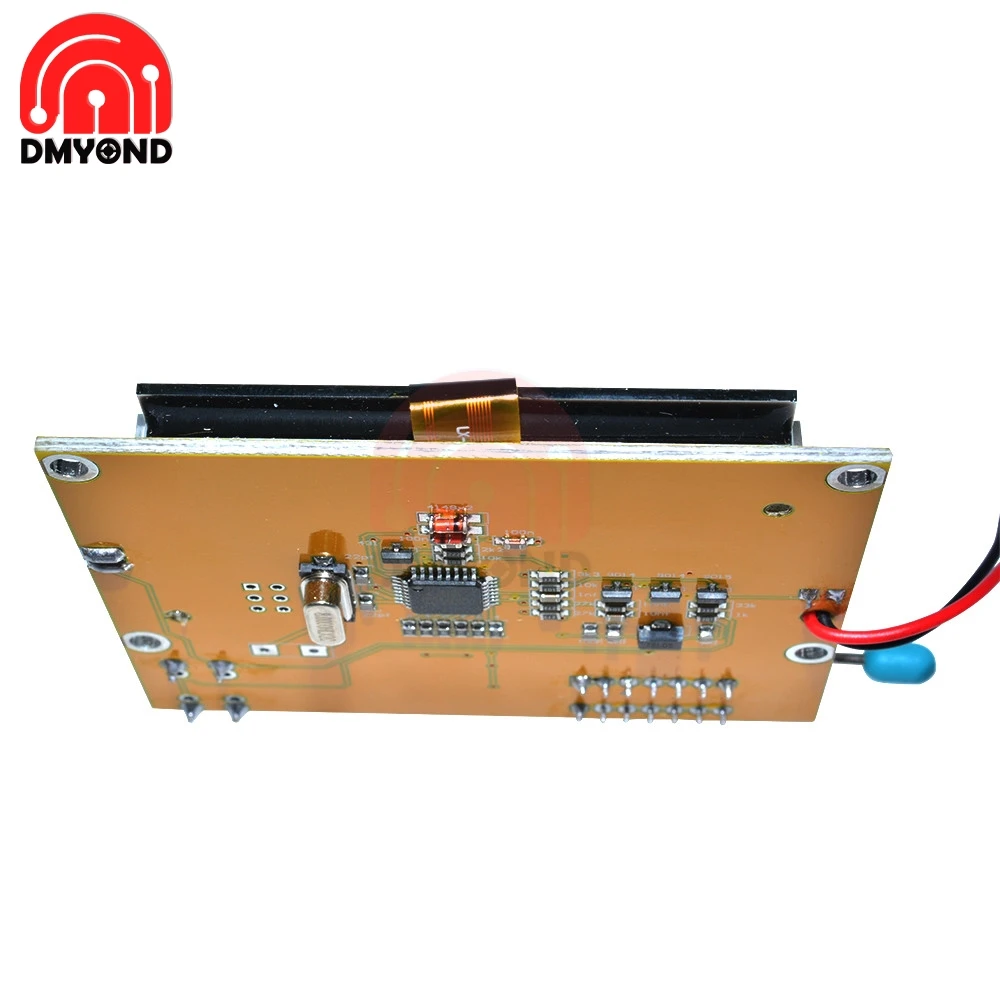

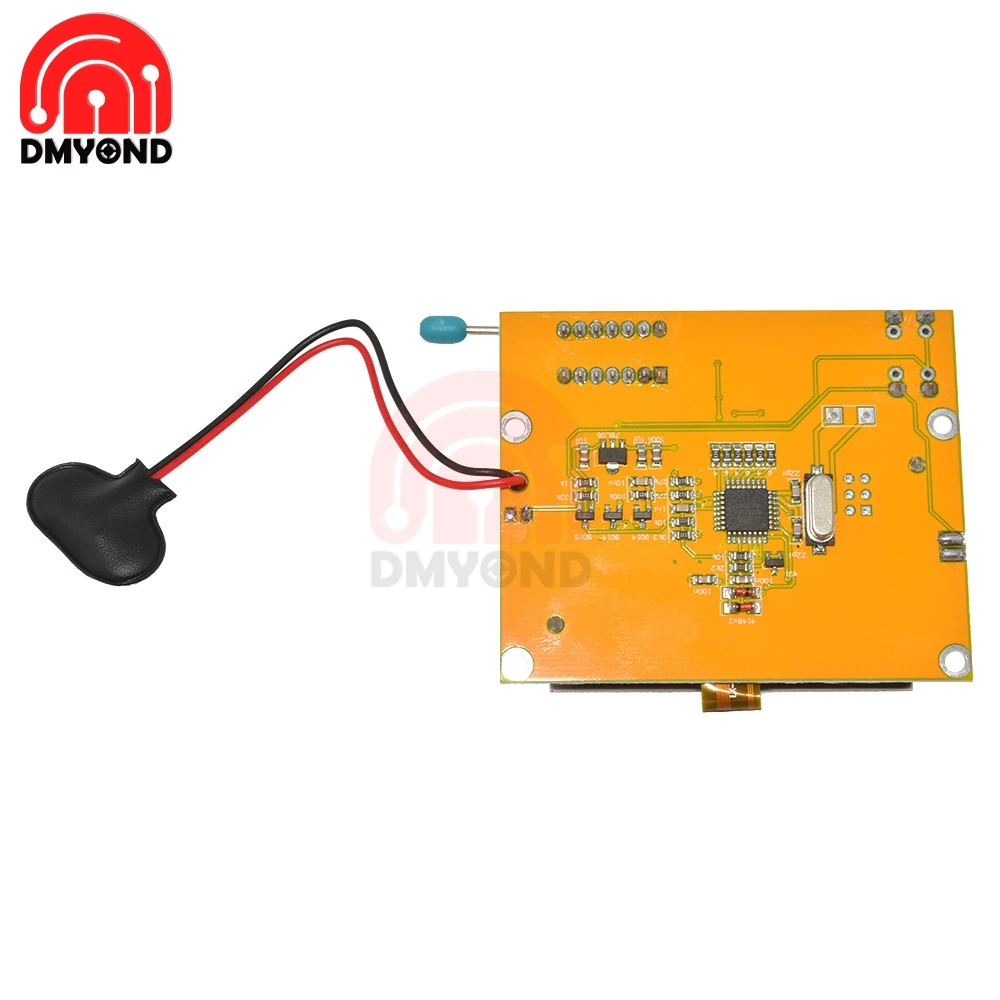

1,2013 последние M328 версии программного обеспечения, больше функций. Чип: Atmega328
2,128*64 Большой ЖК-дисплей с подсветкой, только 2 мА, когда стоять.

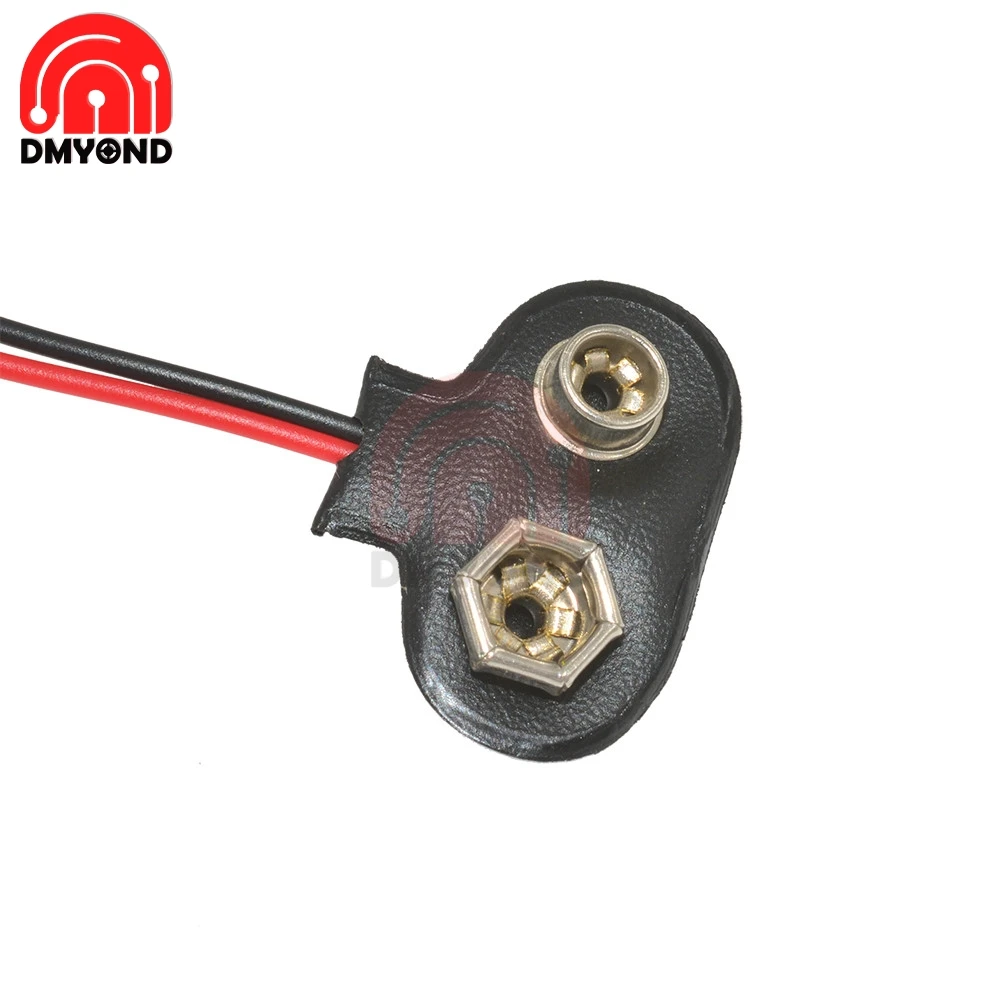

3, использование батареи 9 В (не входит в комплект)

Тесты диапазоны:
Индукторы, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор светодиодный Светодиодная трубка, ESR,
Сопротивление, регулируемый потенциометр
Сопротивление: 0,1 Ом Разрешение: 50 м Ом
Конденсатор: 25pf-100000 мкФ
Индукторы: 0,01 mH-20 H

Функция:
1: автоматическое обнаружение транзисторов NPN и PNP, n-канала и p-канала MOSFET,
Диод (включая двойной диод), тиристор, транзистор, резистор и конденсатор и другие компоненты
2: Автоматическое тестирование штыря компонента и отображение на ЖК-дисплее
3: может обнаружить транзистор, коэффициент усиления диода защиты MOSFET
И основание для определения транзистора прямого смещения напряжения
4: Измерьте ворота и емкость ворот порогового напряжения MOSFET
5: Используйте 12864 жидкокристаллический дисплей с зеленой подсветкой

Прозрачный акриловый Корпус:
Костюм для: LCR-T4 Транзистор тестер Диод Триод Емкость ESR метр
Примечание: Это детали diy, не собранные

LCR-T4 Транзистор тестер

1, управление одной кнопкой, автоматическое отключение.
2, только ток отключения 20nA.
3, автоматически обнаруживает NPN, PNP биполярные транзисторы, n-канал и p-канал MOS FET,
Эти диоды являются раструбом, раструбом, мишенью и раструбом.
4, автоматическая идентификация компонентов pin расположение.
5, измерение коэффициента усиления тока биполярного транзистора и порогового напряжения базового излучателя.
6, через основание-излучатель порогового напряжения и высокий коэффициент усиления тока для определения составные Транзисторы Дарлингтона.
7, может обнаружить биполярные транзисторы и МОП-транзисторы защитные диоды.
8, измерение порогового напряжения ворот MOS FET и емкости ворот.
9, может одновременно измерять два резистора и отображается символ резистора.
Отображается справа с десятичным значением 4.
Символ сопротивления с обеих сторон показывает номер контакта.
Так что вы можете измерить потенциометр.
Если стеклоочиститель потенциометра не переносится в крайнее положение,
Мы можем различить середину и оба конца штифта.
10, разрешение измерения сопротивления составляет 0,1 Ом, 50 м Ом можно измерить.
11, может измерить емкость измерения емкости 30pF-100mF, разрешение 1pF.
12,2 мкФ больше конденсаторов может одновременно измерить эквивалентные значения сопротивления ESR Серии.
Два могут отображаться с десятичным значением, разрешением 0,01 Ом.
13, может быть в правильном порядке, и диодный символ отображает два диода, и дает диодное прямое напряжение.
14 светодиодный обнаруживается как диодное прямое напряжение выше. Комбинированный светодиодный обозначается как два диода.
15, напряжение пробоя Eeverse меньше чем Диод Зенера 4,5 V можно определить.
16, может измерить одну диодную обратную емкость.
Если биполярный транзистор подключен к основанию и коллектору или излучателю штыря,
Он может измерить емкость обратного соединения коллектора или излучателя.
18 можно получить с одиночным выпрямителем измерения мостовое подключение.

Примечание: перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.

Посылка включает в себя:

1 * LCR-T4 Транзистор тестер
