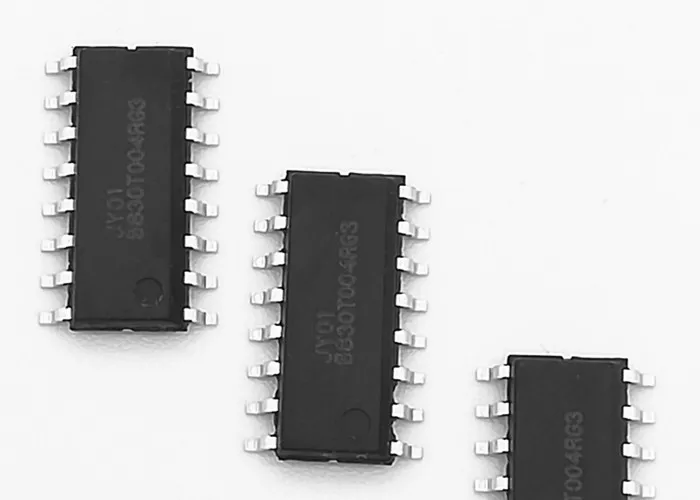

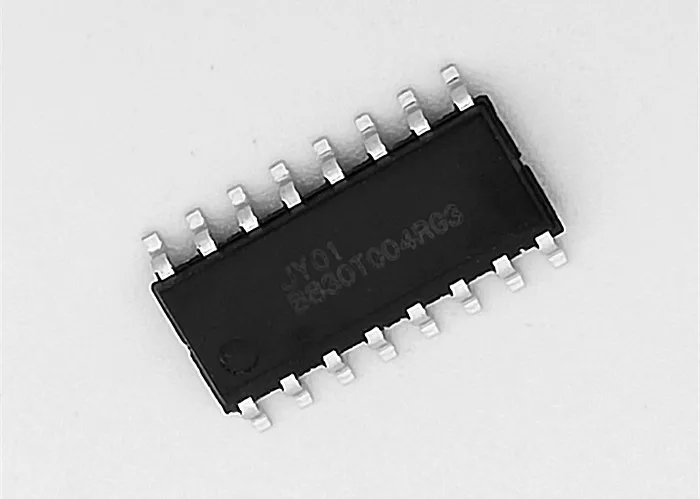

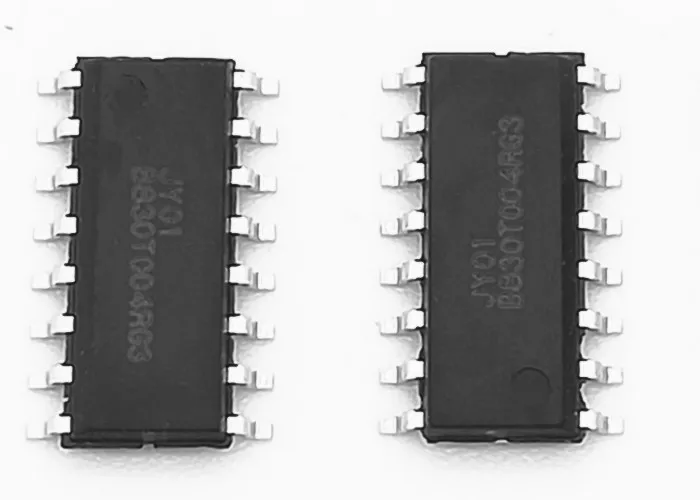

5 шт. драйвер двигателя JY01 BLDC IC ШИМ контроль бесщеточный контроллер для датчика

5 шт./заказ   Свяжитесь с нами, чтобы узнать Руководство пользователя (sales@czowo.com) Бесщеточный контроллер двигателя JY01 SPWM, IC для датчика Холла или датчика, без двигателя BLDC   Обновление журнал истории
Jy01_v3.5_2017 1020 шестое издание/дата: 20th,Oct,2017
1, включить ошибку состояния, решить под приложением датчика холла.
2. Повышена надежность защиты от перегрузки.
3,FG выход, аномальный, решен при бессенсорном применении двигателя, обновленный IC
Более надежный FG выход для внешнего мониторинга и контроля
4, моторный вал замка срок защиты изменен на 2,5 S вместо 5 шт. в упаковке для максимальной
Защита двигателя и цепи.
5, обновите данные ошибок в старой версии.
6, обновленная версия совместима со старой версией.
7, улучшите обработчик исключений при запуске.
8, повышает производительность при запуске нагрузки.
9, добавлена автоматическая функция After flow.
Новая версия IC, время мягкого запуска-1S,3S и 10S, рекомендуется время запуска 3S
Для подавляющего большинства приложений, его более Защитная для двигателя и системы подачи энергии.
ID: JY01(1C18)1S;JY01(6281)3S;JY01(520F)10S


Бесщеточный контроллер двигателя JY01, IC

Приложений
JY01 Особенности
JY01 специально разработан IC управления для бесщеточного двигателя постоянного тока, применяется для датчика Холла двигателя BLDC или бессенсорного двигателя BLDC, его легко использовать, периферийная схема проста, низкие расходы, режим привода SPWM с низким уровнем шума, высокой производительностью, стабильным качеством и профессиональной поддержкой, JY01 был быстро одобрен многими электронными
Инженеров.
JY01 широко используется во многих областях, таких как: Бесщеточный вентилятор постоянного тока, Бесщеточный насос постоянного тока, газонокосилка, скутер, сбалансированный автомобиль, робот, научные инструменты и оборудование, автоматический топливный насос, электрические окна, электрическая регулировка сиденья, вентилятор для кондиционера, электрическая регулировка зеркала заднего вида, например, бытовая техника, такие как пылесосы, кондиционер, сантехника, сантехника, Высококачественная детская подставка, модельный самолет, модельные автомобили, модель и т. Д.; Она широко используется в портативных инструментах, таких как шлифовальные машины, ручные дрели, гравировальные машины, электрические отвертки и т. Д.
-2
Рабочее напряжение: 4,5 v-5,5 V.
Рабочая температура: -40-85℃
Режим привода: SPWM
Режим работы Daul: с датчиком Холла или без датчика
Адаптивный Двигатель: без двигателя Холла/двигателя холла.
Рулевое управление: Положительное/отрицательное
Мягкий Реверсивный: Да
Сигнал скорости: Да
Защита от перегрузки: Да
Замкнутый контур тока: Да
Постоянный ток привода: Да
Блокирующая Защита: да
Мягкое пусковое устройство: Да
Специальная технология: JYKJ, функция безопасного запуска при всех условиях
Регулировка скорости: Линейный
Период мягкого пуска: 1 S,3 S,10S по выбору
SOP16 упаковка
Характеристики
Размеры:

Функция определения контактного имени
1 бракТормозной системы управления
2Отзывы о входном сигнале тока
3 Vss с напряжением 0 В
4 Vdd 5V
5 Z/F
6 м
7
Выход топового привода MA
8 AB
9 BT
10 BB
11 CT
12 сертификатом от сертификационной
13 Ha
14 Hb
15 Hc
16 Очки виртуальной реальности VR
Вход 0 V-2,5 V или 0 V-5,0 V
Мощность отрицательного полюса 0 В
Мощный положительный полюс 5 В
CW или CCW control connect Vss или Vdd
Выход импульсного сигнала скорости, выход импульсного сигнала
Выход топового привода MA
Вход датчика положения c
Датчик положения, вход b
Датчик положения, вход a
JY01
B543024802345
Описание функций Схемы и штифта
Защита от перегрузки: 0,1 V
Выход нижнего привода MA
МБ нижний привод на выходе
МБ выход топового диска
Выход нижнего привода MC
Выход верхнего привода MC
МОП-мост MA drive top
MA drive bottoom MOSET H-bridge
MB drive top MOSET H-bridge
MB drive bottoom MOSET H-bridge
MC drive top MOSET H-bridge
MC drive bottoom MOSET H-bridge
Датчик Холла, вход a
Вход датчика Холла c
Вход датчика Холла b
Вход контроля скорости 0V-2,5 V или 0V-5,0 V
-4
Схема последовательной работы двигателя с датчиком 120 ° (вперед), схема последовательной работы двигателя с датчиком 120 ° (реверс)
Сигнал привода JY01 имеет положительную полярность, пожалуйста, примите к сведению, когда
Выберите схему привода MOS и power MOS!
Описание символов, мин. значение, стандартное значение, макс.. Значение единицы измерения
VDDМощность ввод-вывод 4,5 5 5,5 V VDD к Vss
ВилВход IO низкий уровень
Стабилизатор напряжения
0 0,3 V Fwd/Rev ввода/вывода
VIHВход IO высокого уровня
Стабилизатор напряжения
3 5,5 V Fwd/Rev ввода/вывода
IOLНизкий уровень мойки curren 5 8 мА
IohВысокая выходная мощность curren 3 5 мА
ЭдоАналоговое входное напряжение 0 5 В
Сайту ijdАналоговый ток входного сигнала 100 nA
ИзваПредел перегрузки напряжения 0,095 0,1 0,105 V-Pin напряжения
IstaПостоянный ток управления
Напряжение 0,095 0,1 0,105 V R & I conpsotainntt ток
RPTВремя мягкого запуска 100 мс, скорость 0-
100%,VR = 5 В
Электрические рейтинги
Привод осциллограмма
-5
(Выход SPWM, близкий к синусоидному, хорошо удерживает электромагнитный шум)
1. JY01 применяется к бесконтактному бесщеточному электродвигателю постоянного тока
Выходной осциллограф переднего привода
(Выход SPWM, близкий к синусоидному, хорошо удерживает электромагнитный шум)
Осциллограф с реверсивным приводом на выходе
Принцип применения схема
Счетчик ЭДС
Обнаружение короткого замыкания LM229
Скорость выходной сигнал
Fwd/Rev control
Скорость управления
Старт крутящего момента регулировки
VDD (5 В)
-6
Примечание:Это в настоящее время сигнала отзывы вход переменного тока, терминальное напряжение достигает 0,1 в тех случаях, когда система начинает гореть
Мониторинг перегрузки и запуск функции контроля постоянного тока, ток привода больше не повышается
Из-за увеличения или увеличения нагрузки на клемму VR, эта функция эффективно предотвращает нагрузку
Большой и сгоревший привод MOS power MOS, и может продолжать предоставлять двигатель для поддержания
Максимальное состояние дисковода, когда светодиод аварии к току начинает увеличиваться, это конечное напряжение достигает
Или превышает 0,2 V, JY01 сразу переключаются в состоянии защиты, отключения всех выходных, только в том случае, когда очки виртуальной реальности VR опускается до
0 В или повторная мощность будет выпущена.
Согласно законам Ома, нам нужно всего лишь изменить значение R, чтобы изменить значение тока защиты,
Таким образом, JY01 в настоящее время защита очень гибкая (подробнее описано выше)

2. JY01 применяется к датчику холла, бесщеточный двигатель постоянного тока, схема
Скорость выходной сигнал
Fwd/Rev control
Скорость управления
Возможность управления
VDD (5 В) обнаружение тока
Применение shcematic
Применение 1. N + PРамок малой мощности Бессенсорный двигатель драйвер применение
Принцип и рисунок печатной платы
Печатная плата
Фото продукта
Размер: д 45 мм * Ш 28 мм
Эта схема находится в массовом производстве, продукт подходит для игрушек, моделей
Летательный аппарат, модели автомобилей, судовые модели, вентиляторы, насосы, электрические шторы, DC бесщеточный
Моторы, из-за простой цепи после вторичной разработки (в основном
Изменения размеров), он широко используется в встроенный езды на автомобиле
Миниатюрный бесщеточный двигатель постоянного тока без датчика Применение 2.Малый силовой Датчик Холла, драйвер двигателя, принцип применения и печатная плата
Рисунок
Сканирование файлов HD
-8
JYQD-V6.70
VCC 7,5 V-17,5 V рабочий ток ≤ 3A все компоненты в 45 мм * 32 мм
Печатная плата, N + P (верхнего привода является P-MOSFET H-мост, дно диск
N-MOSFET h-мост) держателя завинчиванием подходит для низкого напряжения и маломощный двигатель
Приложения, небольшие размеры и низкие расходы, схема N + P при низком напряжении
Внешний драйвер или встроенный драйвер двигателя малой мощности широко применяется
Размер: д 45 мм * Ш 32 мм
Печатная плата
Фото продукта
Применение 3. N + NРамки со средним Размер затрудняетесь в выборе правильного размера? Мощность Бессенсорный двигатель драйвер
Принцип применения и рисунок печатной платы
Сканирование файлов HD
JYQD-V7.0
Печатная плата
Фото продукта
Размер: д 63 мм * Ш 43 ммJYQD-V6.3E1
-9
JY01 состоит из холла средней мощности и бесконтактного бесщеточного двигателя постоянного тока
Плата контроллера, 6 шт. в-220 упакован мощный MOSFET, установленный на
Задняя часть печатной платы, напряжение платы управления VCC в диапазоне 12-48 в,
Максимальный рабочий ток до 20 А (плюс соответствующий радиатор), этот вид
Цепи успешно используются, например, бесщеточный вентилятор постоянного тока,
Бесщеточный насос постоянного тока, мотор скутера, ручные устройства и т. Д.
Рамочные приложения N + N могут обеспечить высокое напряжение и высокое качество
Тока, поэтому он широко используется во многих DC бесщеточном управлении двигателем, который требует
Выше рабочее напряжение или выше рабочий ток. Эта схема является одним из более
Зрелые схемы. Цепь из-за высокой стабильности, легкого производства и обработки,
Стоимость невысока и может быть облегчена для модульного производства.
Применение 4. MМощный корпус iddle, бесщеточный электродвигатель с датчиком применения драйвера
Принцип и рисунок печатной платы
Сканирование файлов HD
Печатная плата
Фото продукта
Размер: д 63 мм * Ш 43 ммJYQD-V7.3E
-10

Как показано выше, это Высоковольтная бесщеточная схема без датчика постоянного тока,
Источник питания 220 В переменного тока производит 310 В постоянного тока фильтром выпрямителя, а затем JY01
Управляйте трехвыходным двигателем, управляя высоковольтным бесщеточным двигателем постоянного тока, в соответствии с
Параметры схемы могут работать до 100 Вт двигателя, эта цепь имеет
Успешно используется в установке для кондиционирования воздуха, высокая эффективность, энергосберегающий
Вытяжной вентилятор, вентилятор без пузырьков, воздуходувка и другое Высокое напряжение постоянного тока
Бесщеточным Мотором.
Размер: д 84 мм * Ш 70 мм * в 31 мм
-11
Применение 5. 220 В переменного токаБесщеточный драйвер двигателя без датчика
Принцип и рисунок печатной платы
Сканирование файлов HD
Печатная плата
Фото продукта
JY01 интегрирован 2 в 1 IC управления для Холла или бесщеточного двигателя постоянного тока, что делает его очень легким
Перед использованием, пожалуйста, обратите внимание на дизайн и применение цепи.
1: JY01 для водителя датчика Холла, подключите Pin 1 к Vss или подключите 5 В во время включения, JY01 будет управлять в качестве коридора.
2: JY01 для Бессенсорный двигатель драйвер, 0,1 V -4V к контакту 1, JY01 будете управлять как Бессенсорное способом.
Pin 1-это многофункциональный штифт, есть три режима работы:
1: JY01 в настройках приложения, когда включен.
2: Этот штифт является включенным контрольным штифтом под залом, высокое напряжение является нормальным приводом, низкое напряжение
Запрещенный привод (без выхода)
3: этот pin-Код старт крутящего момента штифта регулировки под Бессенсорное, кстати, диапазон напряжения: 0,1 V-2V.
Пожалуйста, подтвердите состояние приложения JY01 перед дизайном.
A)Настройка крутящего момента: установка крутящего момента для запуска имеет значение для запуска бессенсорного двигателя,
Крутящий момент, связанный с производительностью двигателя. Двигатель не запустится и не загорится, если
Крутящий момент запуска небольшой, двигатель встряхнет или повернет, если крутящий момент запуска слишком высок.
Запуск приложения в соответствии с нагрузкой двигателя, выполните следующие действия:
I.Подключите потенциометр 20K к 0 В и 5 В, средний штифт подключается к JY01 IC I pin.
Ii.Установите потенциометр на 0 В (начальный крутящий момент 0), когда включите.
Iii.Входной сигнал регулирования скорости VR pin от 0 В до 5 В, и проверьте запуск двигателя или нет
Характеристическая вязкость полимера.Если мотор не может начать или начать ненормальным, можете добавить потенциометр значение до 0,1 V, а затем
Повторите шаг iii, в том случае, если двигатель по-прежнему не запускается, затем добавьте к тому, 0,2 V/0,3 V/0,4 V потенциометра и
Повторите шаг iii до запуска двигателя.
V.Если двигатель задним ходом при запуске, это означает, что крутящий момент запуска высокий, это должно уменьшить запуск
Крутящий момент для нормального запуска, в противном случае длительное время задним ходом повредит двигатель и MOSFET.
B)Защита от перегрузки и текущее сопротивление дискретизации установка: JY01 имеет идеальную перегрузку
Функция защиты, имеет защиту от перегрузки и аномальную функцию защиты тока
Когда выбрано значение резистора R, это правильно. В тех случаях, когда есть pin напряжение встретиться
0,1 V, защита от перегрузки, мониторинг начнется, а также обратиться к Постоянное Текущее состояние, Управляющий ток не будет
Изменение, независимо от того, VR напряжение становится выше или ниже, и нагрузка становится больше или
Меньше. В этом состоянии JY01 будет продолжать предоставлять постоянный привод для двигателя. Если есть pin-напряжение
Встретиться с 0,2 V или больше, то защита чрезвычайных ситуаций 4,5 МКС.
Способ выбора значения R
С высоким значением R формула I = 0,1/R
I: значение постоянного тока (единица измерения: Amp)
0,1: JY01-pin напряжения
R: предельное сопротивление тока (единица измерения: Ом)
Например: Рабочий ток: 3 А, установите предохранительный постоянный ток на 5 А, когда ток
На 5 А или более, программа будет держать ток на 5 А, так что в соответствии с формулой
Я = 0,1/R, R = 0,1/5 = 0,02 Ом, таким образом, защита от перегрузки и выборки тока Силовой Резистор
Должно быть 20 МОм
C)Защита от блокировки: защита от блокировки активируется и стоп-сигнал, если двигатель не работает
Запуск в пределах 3 секунды, уменьшение напряжения VR до 0 для выхода из строя защиты, Повышение напряжения VR
Для перезапуска двигателя.
JY01 применение установка
Описание функций и меры предостережения.
