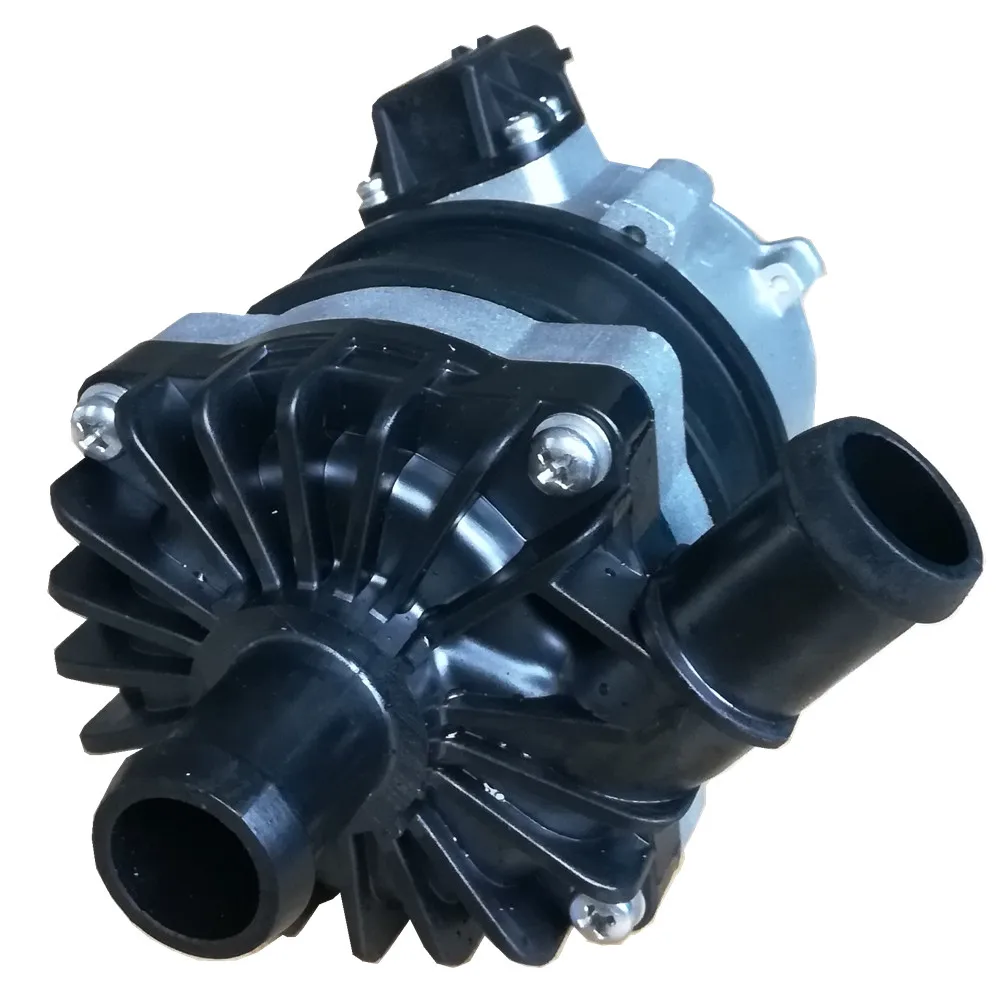

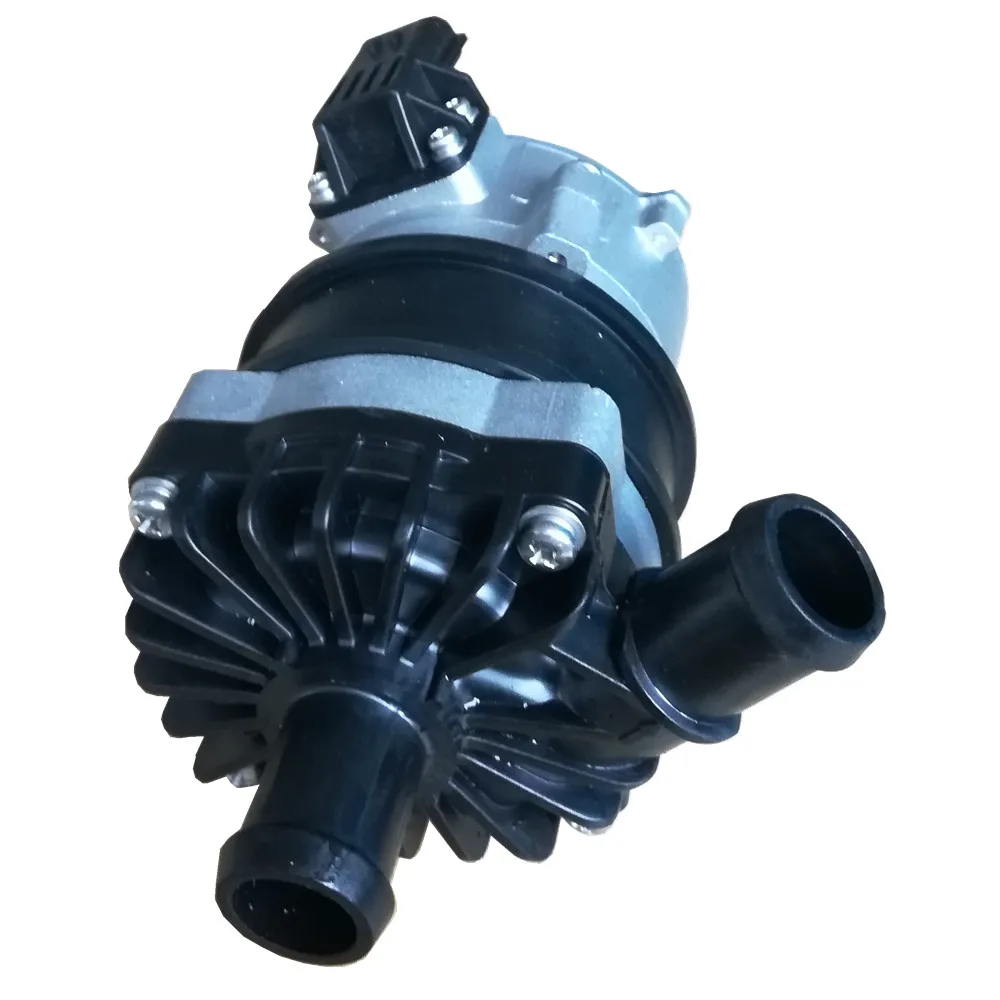

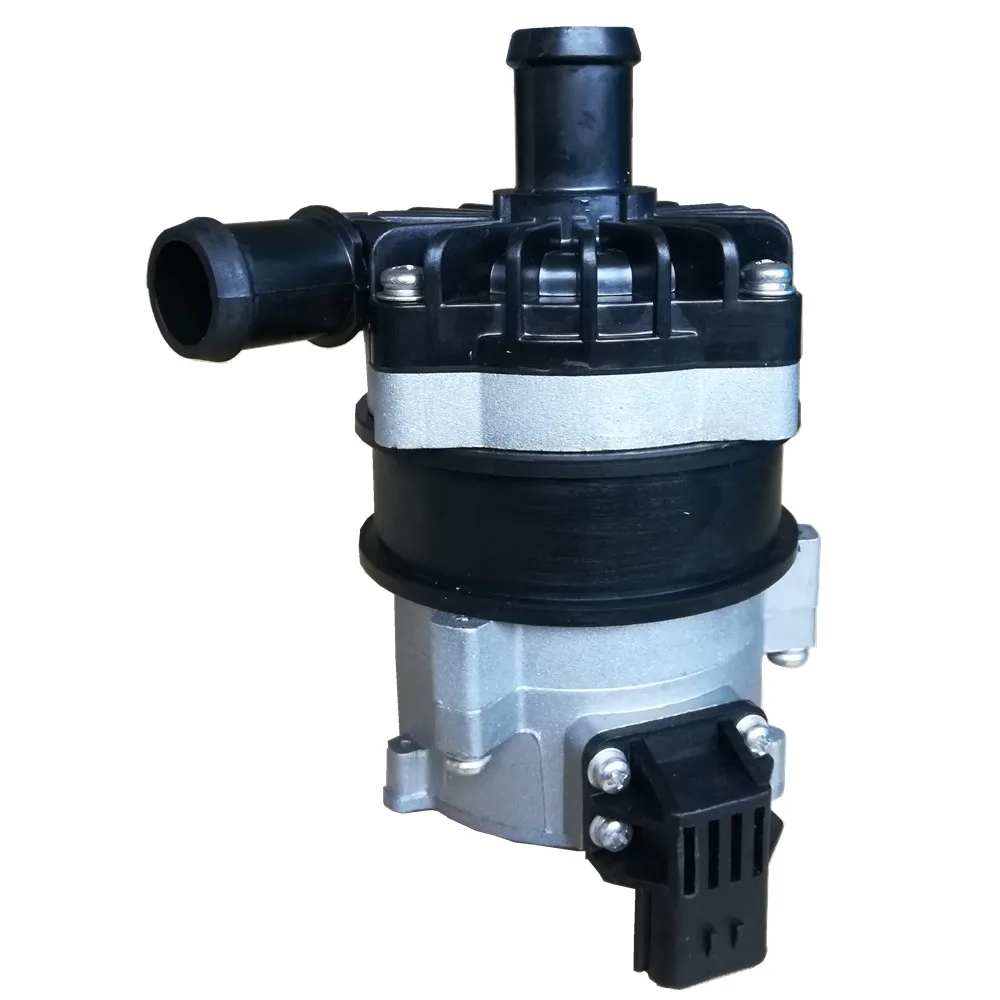

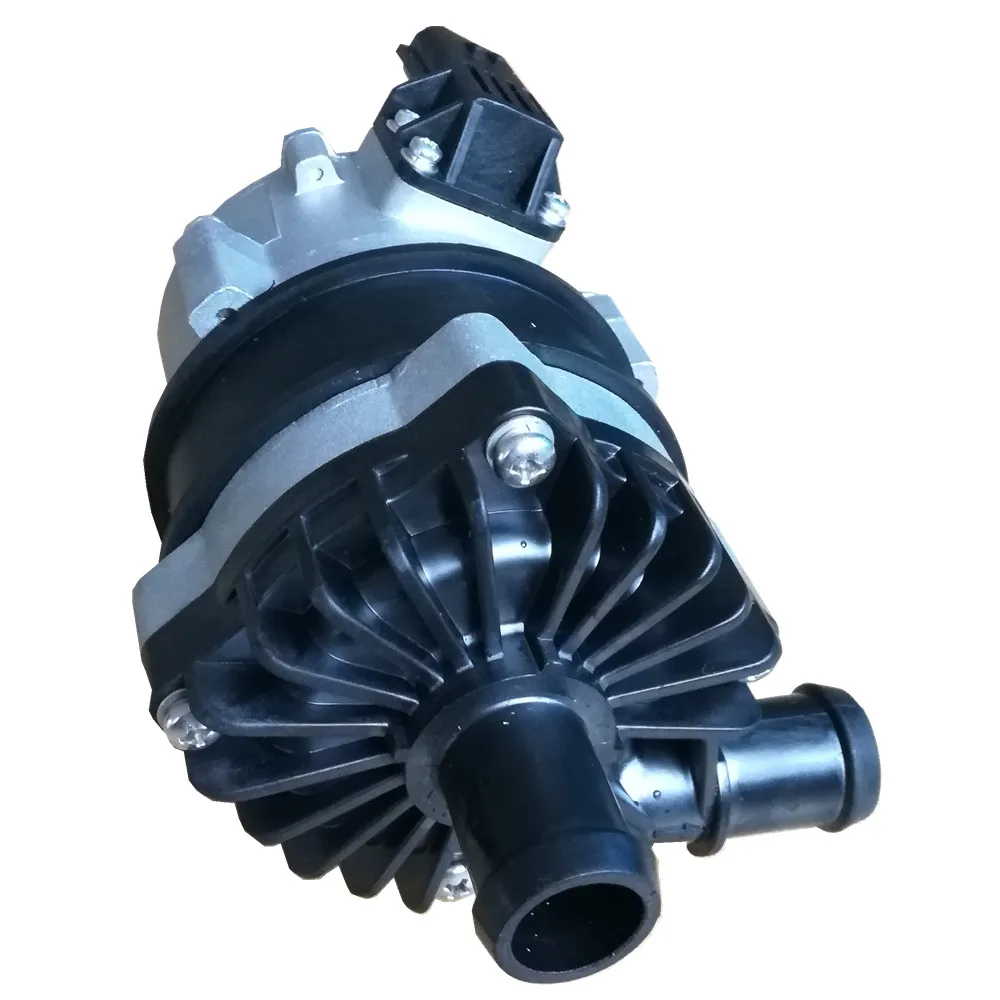

Электрический водяной насос 12 В/24 В постоянного тока бесщеточный центробежный

Электрический водяной насос 12 В/24 В постоянного тока бесщеточный центробежный

12V/24 охлаждающая жидкость насос Электрический водяной насос для HEV или электрический автомобиль, вспомогательный насос, зарядка воздушный охладитель насос

DKB80 серии автомобильный Электрический водяной насос

Повышение/циркуляция/переменная частота/Низкий уровень шума/экранированный насос/контроль ШИМ/Отзывы сигнала

И клубов; Приложения

Применяется для HEV (гибридных электрических транспортных средств),EV (электрических транспортных средств), поездов, кораблей и других систем циркуляции отопления и охлаждения.

И клубов; Особенности

♦ Одноступенчатый центробежный насос

♦ Передача магнитной силы (Защитная структура насоса)

♦ Высокоэффективный бесщеточный двигатель постоянного тока, низкое энергопотребление, высокая эффективность, длительный срок службы.

♦ С широким диапазоном рабочей температуры

♦ Контроль скорости сигнала PWM (дополнительные отзывы сигнала PG)

♦ С постоянным контролем потока

♦ Защита от обратной полярности

♦ Защита от сухого хода

♦ Защита от перенапряжения, перегрузки по току

♦ Перегрузка, защита от перегрева

♦ Автомобильные электронные компоненты

& Клубов; Техническое описание (части в контакте с жидкостью)

Корпус головки насоса: PPS + GF

Рабочее колесо: PPS + GF

Защитная Полость: PPS + GF

Подшипник вала: композитные материалы из углеродистой смолы + керамическая шайба из циркония

Вал: полый вал из нержавеющей стали

Ротор: нейлоновая впрыска упакована

Уплотнительное кольцо: EPDM

И клубы; Устройство для вождения (включая двигатель)

Электромагнит для вождения: магнит + нейлон

Винты и гайки: нержавеющая сталь SUS 304

Мотор для вождения: бесщеточный двигатель

Рама провода двигателя: PPA + GF (белый)

Корпус насоса: алюминиевый сплав

Кронштейн: нержавеющая сталь SUS 304

Обруч кронштейна: нержавеющая сталь сша 304 + демпфирующее резиновое кольцо

Водонепроницаемость на основе IP67 (en60529)

Разъем: 3 контакта или 4 контакта (с PG отзывы сигнала)

Диаметр сопла: 22,6 мм (Внутренний диаметр:16 мм)

И клубов; Характеристики модели

DKB80-12A

DKB80-24A

С крепежным кронштейном модель суффикс: SR (e.g:DKB80-12ASR)

С PG сигналом отзывы pin модель суффикс: PG (e.g:DKB80-12APG)

& Клубы; Инструкция по монтажу

Насосы серии DKB80-это центробежные насосы, которые требуют предварительного заполнения,

Насос установлен в самом низком положении системы, чтобы гарантировать, что рабочее колесо всегда погружено в жидкость или предварительно заполнено насосом перед включением.

1: насос не должен быть сухим, даже если он может высохнуть-работает в течение 30 секунд (после 30 секунд сухой-бег, он автоматически остановится), сухой бег будет шуметь, также увеличивают истирание вала и рукава вала.

2: Используйте рекомендуемый диаметр трубы, соединяющей Впускное отверстие насоса, если вы используете отверстие шлангового насоса меньшего диаметра, из-за отрицательного давления в насосе, наружный воздух легче попадает в насос через трубопровод, это приведет к ухудшению производительности насоса, а также к повреждению воздушных пузырьков насоса.

3: как показано на входе насоса, рабочее колесо вращается по часовой стрелке (см. Стрелку на выходном порту).

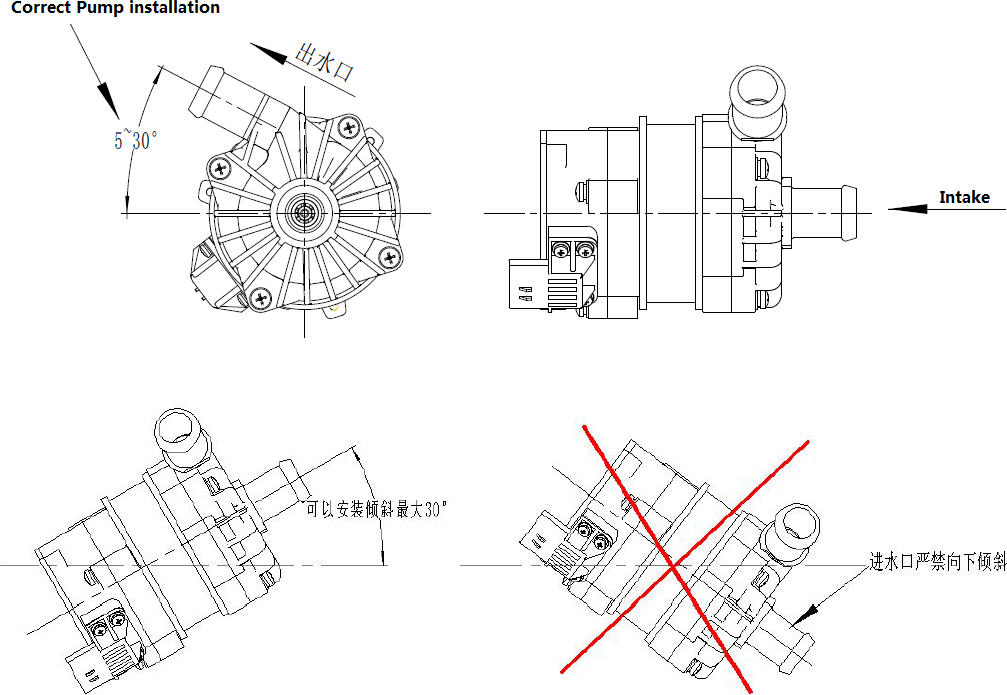

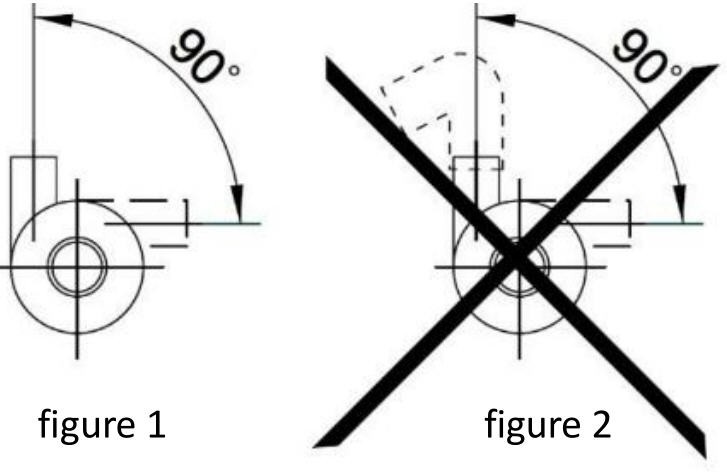

4: насос может быть установлен вертикально или горизонтально (см. Рис. 1) при установке вертикально, выходной порт должен быть вверх.

5: во избежание сухого хода (воздух застревает в крыльчатке) выходной порт водяного насоса должен быть вертикальным или в верхней части крыльчатки. (см. Рис. 1)

6: соединенная труба должна быть вертикально установлена (или не локоть в 20 см), чтобы сделать воздух разряжен легко, выпускная труба не должна использоваться менее 90 градусов

Локоть (см. Рис. 2).

7: Не используйте морскую воду или другие тяжелые загрязнения с большой примесью зерна в качестве жидкой среды.

& Клубов; ТемператураПараметр

Средняя температура жидкости: от-40 ℃ до + 120 ℃ (от-40 °F до + 248 °F)

Рабочая температура окружающей среды: от-40 ℃ до + 100 ℃ (от-40 °F до + 212 °F)

Температура хранения: от-40 ℃ до + 70 ℃ (от-40 °F до + 158 °F)

(До 100 ℃, но это сократит срок службы)

И клубов; Давление системы

-0,2 до 2,5 бар (100 ℃ (212 °F).

Эти советы помогут продлить срок службы изделия составляет более 20000 часов на основе Номинальное напряжение и 36 ℃(86 °F) температура окружающей среды.

& Клубы; Диапазон напряжения

Номинальный 12V водяной насос, рабочий диапазон 9V - 16V

Номинальный 24V водяной насос, рабочий диапазон 18V - 30V

Хотя двигатель может использоваться в широком диапазоне напряжения и температуры, но чрезмерное или слишком низкое напряжение и температура повлияют на срок службы двигателя, насос не может быть подвержен воздействию теплового излучения окружающей среды.

Средняя жидкость: чистая вода, жидкая смесь (вода с содержанием гликоля ниже 60%)

& Клубы; Электрические параметры

& Клубы; Модель соединителя и контакты

& Клубов; Рекомендуемый размер провода(На основе 3% падения напряжения)

И клубов;Внимание

1. Рабочая температура окружающей среды:-40℃-- 120℃, Следует стараться избегать приближения к трехэлементной каталитической, газоразрядной трубной системе и двигателю во время установки, чтобы обеспечить температуру рабочей среды.

2. Положение установки водяного насоса должно максимально приближаться к низкому уровню воды, чтобы продлить срок службы насоса.

3. Чтобы уменьшить водонепроницаемость, следует максимально уменьшить количество локоть в трубопроводе при установке, чтобы не допустить ни одного локоть в пределах 20 см от насоса.

4. Пожалуйста, используйте насос далеко от пыльной среды, пыль вредна для уменьшения срока службы

5. Обратите внимание на чистоту воды, Избегайте варки и блокировки крыльчатки, чтобы уменьшить срок службы насоса.

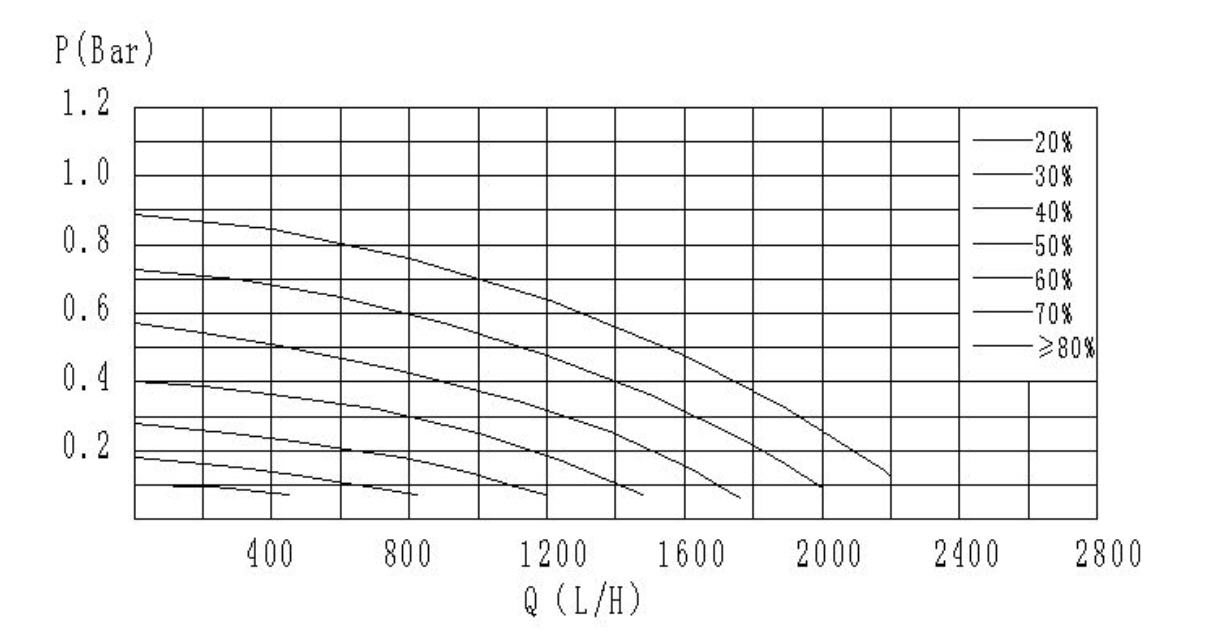

И клубов; Кривая диаграмма

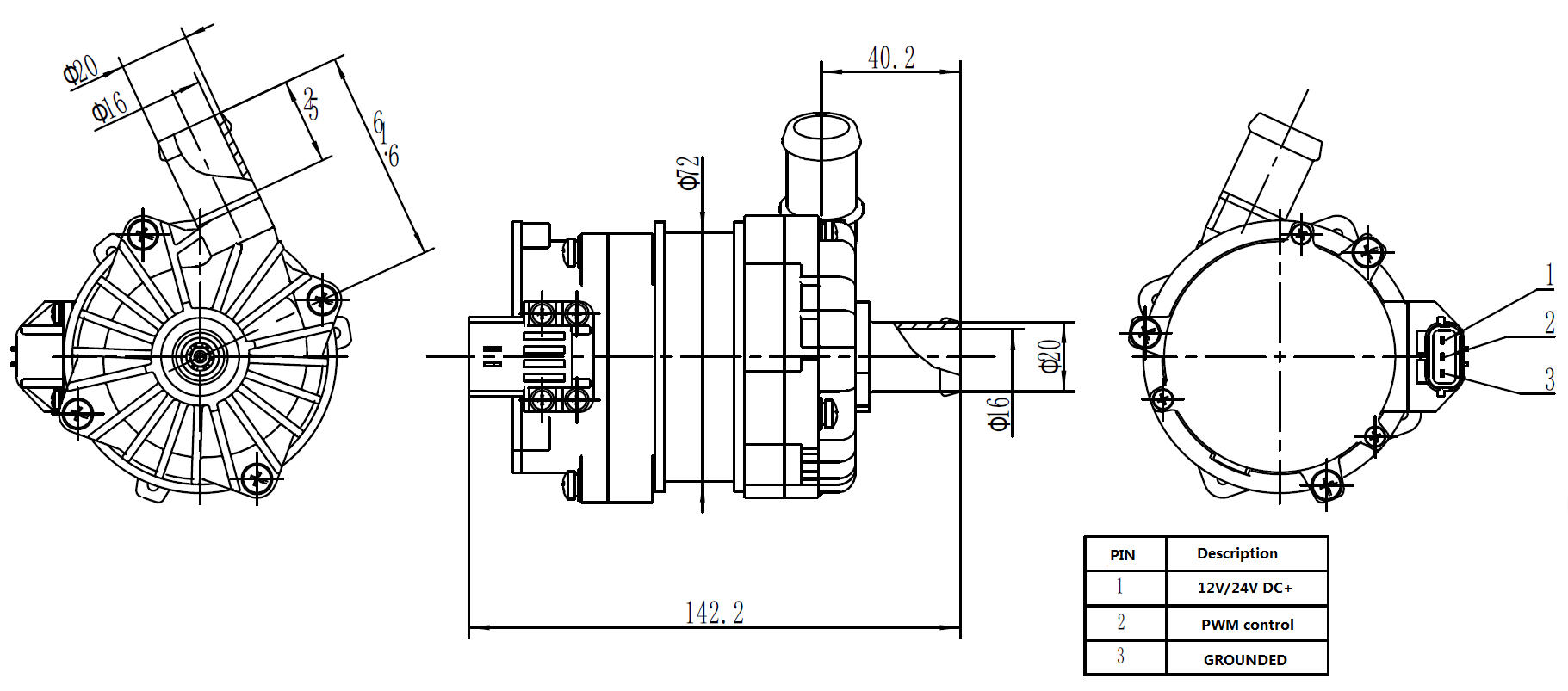

И клубов; Габаритные размеры

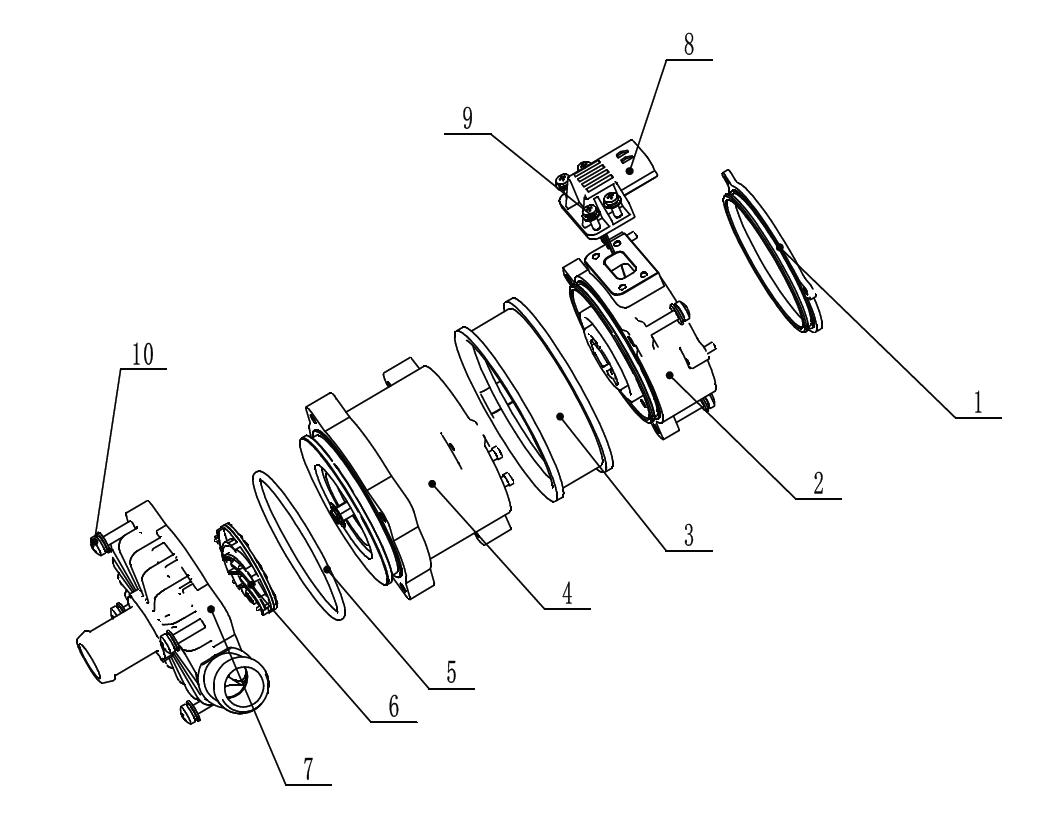

& Клубы; Структура насоса
