Характеристики
Плата драйвера двигателя JUYI Tech 12 36 в пост. Тока для датчика Холла бесщеточный
Описание товара

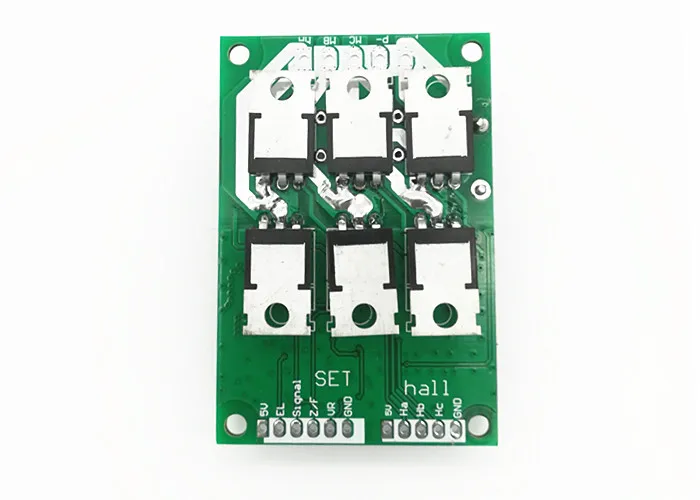

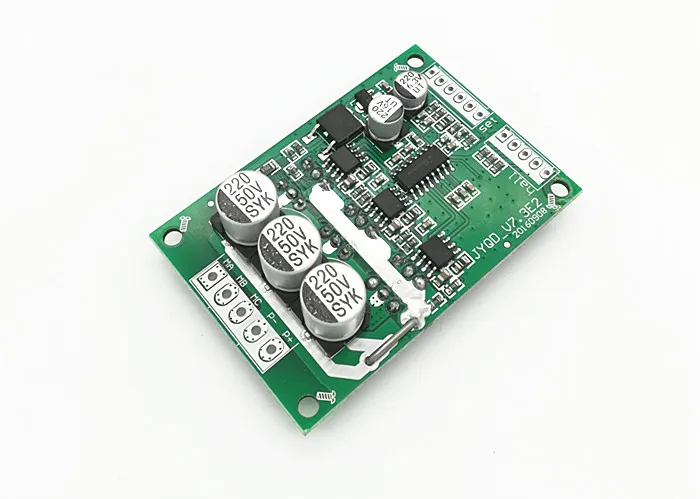

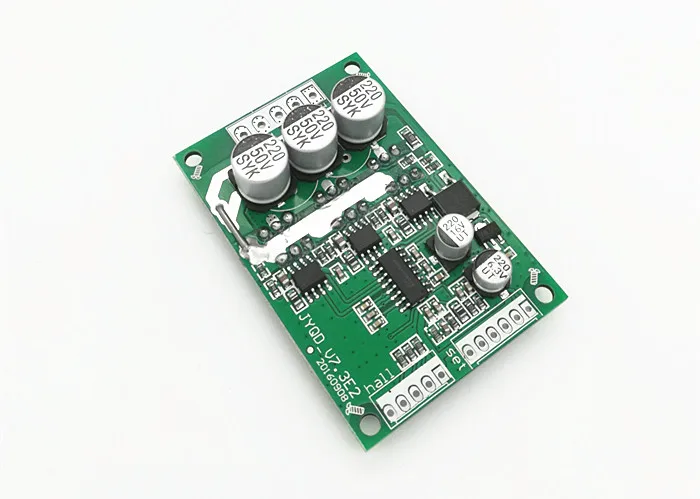

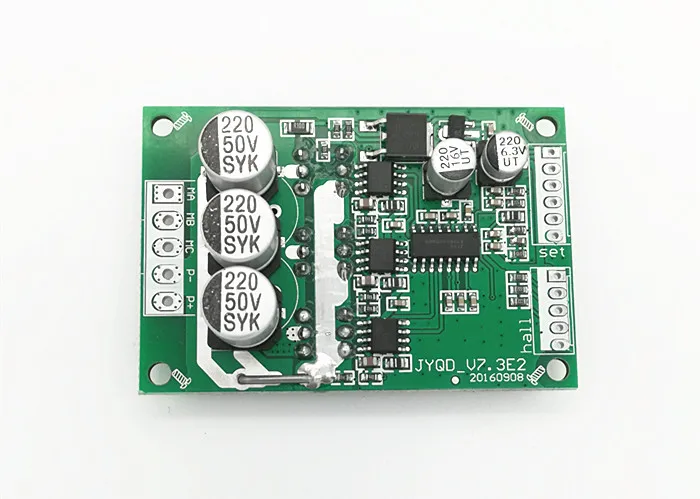

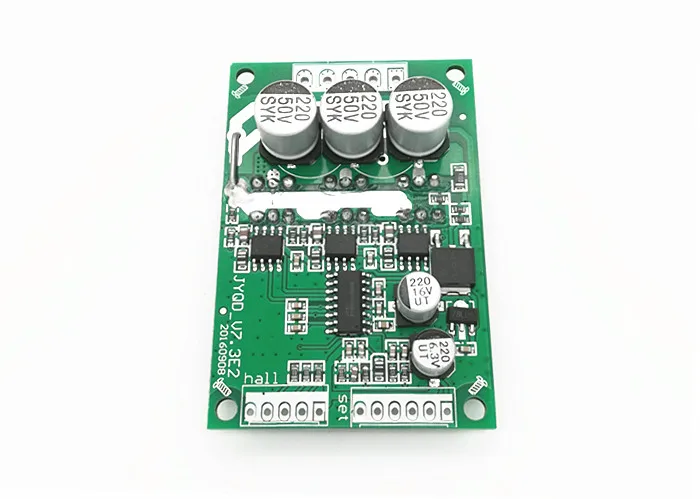

Холла BLDC мотор драйвер платы JYQD-V7.3E2, на возраст от 12 до 36V DC,15A рабочий ток
Схема подключения
1. Порт управления
Плата 5 В-драйвер, внутреннее выходное напряжение, внешний потенциометр или переключатель для регулировки скорости и работы задним ходом
Z/F-вращающиеся порты управления направлением. «5 В», высокий уровень или «без подключения»-это направление вперед, 0 В, низкий уровень или подключение к GND-это обратное направление.
Порт управления скоростью VR. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
EL-Включите Управление портами. Подключите 5 В или не подключайте, чтобы разрешить использование, подключите GND, чтобы предотвратить использование.
Импульсный сигнал на выходе, скорость сигнала
GND-используется для платы водителя, внутреннего контроля
2. Порт питания
MA ---- двигателя двигателем постоянного тока однофазный A
МБ-моторная фаза B
Электродвигатель MC ----, фаза с
П---0 DC-
P + -0 DC +
3: порт датчика Холла
Ha-Hall a
Hb-Hall b
Hc-Hall c
GND---GND
5V---5V выход
4. Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.
5. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм
6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.
Габаритный чертеж
Модель
Рабочая температура(℃)
Рабочее напряжение(V)
Максимальный ток (А)
·Непрерывный рабочий ток
(А)
PWM регулирование скорости
(1-20 кГц)
Регулировка скорости аналогового напряжения(V)
Выход импульсного сигнала скорости
JYQD-V7.3E2
-20-85 ℃
12 В-36 в
16A
15A
Рабочий цикл
0-100%
0-5V
√
Применение руководящие принципы 1. Подтвердите, что параметры напряжения и мощности двигателя не превышают указанный диапазон. 2. Подходит для бесщеточного двигателя постоянного тока с залом на 120 °, не все производители имеют последовательную последовательность, для достижения наилучшего управляющего эффекта, вы можете отрегулировать линейку Холла или трехфазную линейную цепь двигателя в соответствии с реальной ситуацией. 3. JYQD-V7.3E2-драйвер платы без корпуса и радиатора, она может управлять мотор снизу 100 ватт без каких-либо радиатора, но требуется нормальную вентиляцию. 4. Выходной порт 5 В на приводной плате запрещена для подключения внешнего силового оборудования. Это применимо только для внешнего потенциометра или переключателя для регулировки скорости, коммутации и включения работы
Схема подключения
1. Порт управления
Плата 5 В-драйвер, внутреннее выходное напряжение, внешний потенциометр или переключатель для регулировки скорости и работы задним ходом
Z/F-вращающиеся порты управления направлением. «5 В», высокий уровень или «без подключения»-это направление вперед, 0 В, низкий уровень или подключение к GND-это обратное направление.
Порт управления скоростью VR. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
EL-Включите Управление портами. Подключите 5 В или не подключайте, чтобы разрешить использование, подключите GND, чтобы предотвратить использование.
Импульсный сигнал на выходе, скорость сигнала
GND-используется для платы водителя, внутреннего контроля
2. Порт питания
MA ---- двигателя двигателем постоянного тока однофазный A
МБ-моторная фаза B
Электродвигатель MC ----, фаза с
П---0 DC-
P + -0 DC +
3: порт датчика Холла
Ha-Hall a
Hb-Hall b
Hc-Hall c
GND---GND
5V---5V выход
4. Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.
5. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм
6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.
Габаритный чертеж
