Характеристики

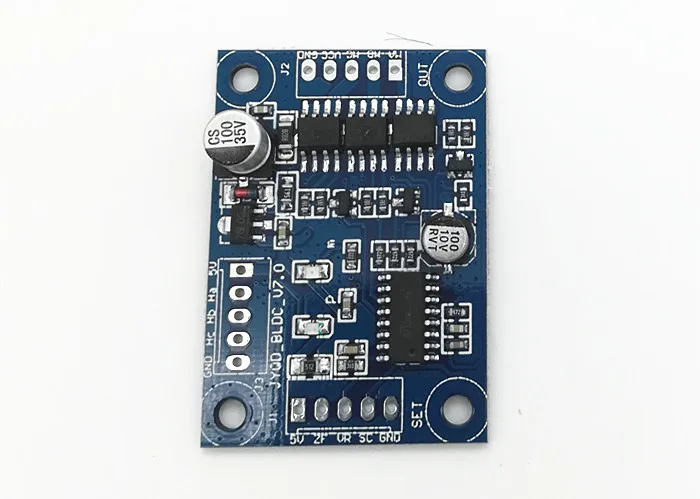

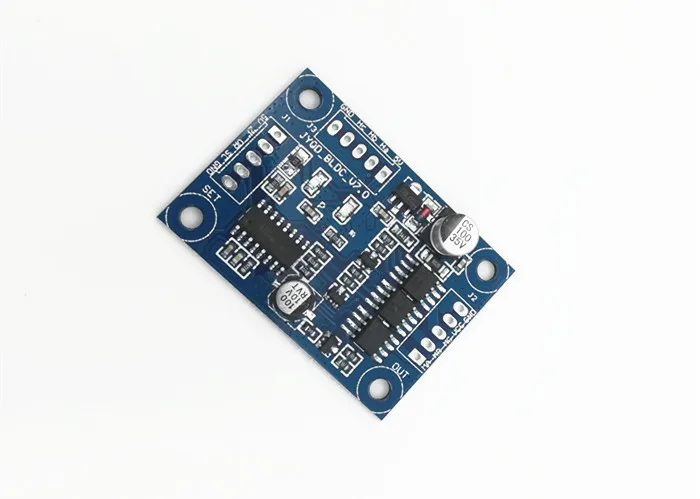

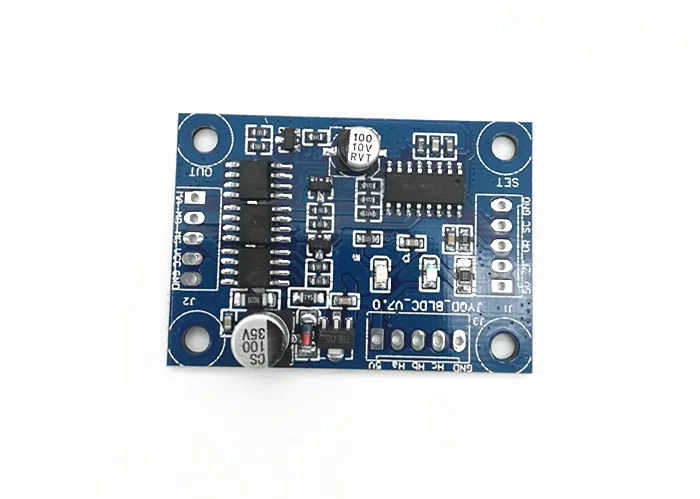

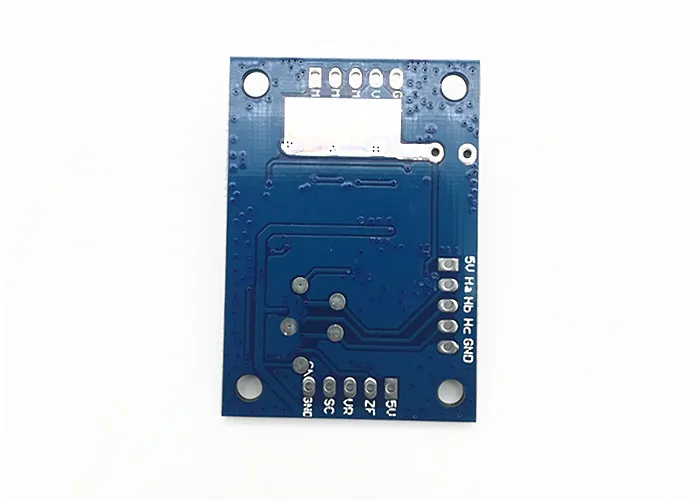

Плата драйвера двигателя JUYI Tech 12 24 В 3 А для датчика Холла бесщеточный двигатель
Описание товара

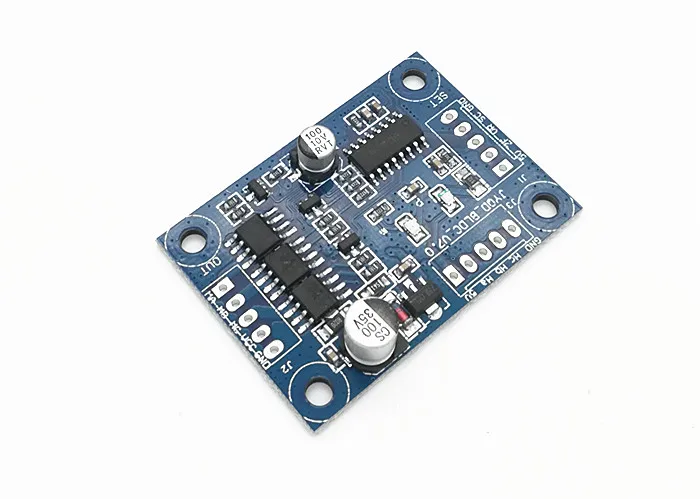

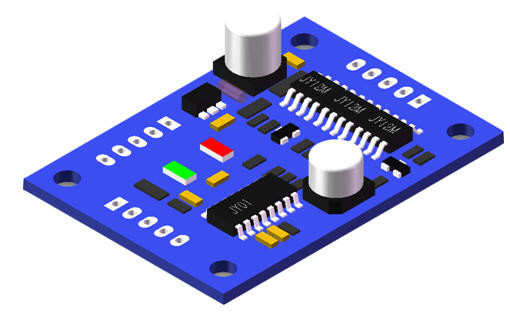

JYQD-V7.0 ,12V/24VDC (постоянный ток) 2A рабочий ток BLDC мотор драйвер для Холла BLDC мотор![]()
Рекомендации по применению1. Подтвердите, что параметры напряжения и мощности двигателя не превышают указанный диапазон.2. Подходит для Холла Бесщеточный двигатель постоянного тока с залом при 120 °, не все производственные порядки Холла соответствуют, для достижения наилучшего эффекта вождения вы можете отрегулировать чередование линии Холла или трехфазную линию двигателя в соответствии с реальной ситуацией.3. JYQD-V7.0 плата драйвера без корпуса и радиатора, он может управлять двигателем ниже 36 Вт без радиатора, но нуждается в нормальной вентиляции.4. Выходной порт 5 В на приводной плате запрещено подключать внешнее силовое оборудование. Это применимо только к внешнему потенциометру или переключателю для регулировки скорости, коммутации и включения

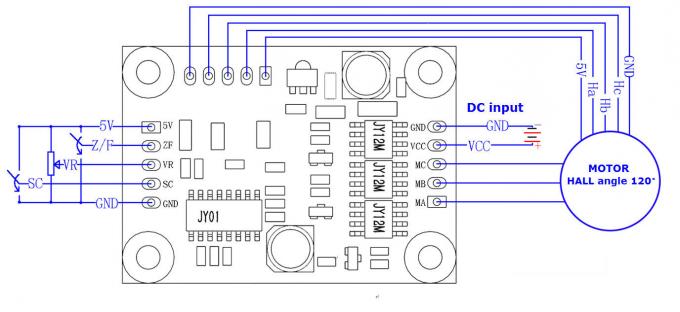

Схема проводки
1. Порт управления5 В-Внутренняя Выходная плата драйвера, внешний потенциометр или переключатель для регулировки скорости и управления задним ходомZ/F-Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.VR-Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%SC-Включите Управление портами. Подключите 5 В или нет, чтобы разрешить работу, подключите GND для запрещения работы.GND-Используется для внутреннего управления приводной платы2. Порт питанияМа---- Фаза двигателя AМБ---- Фаза двигателя BMC---- Фаза двигателя CGND---- DC-VCC---- DC +3: порт датчика ХоллаХа--- Зал АHb--- Зал bHc--- Зал cGND--- GND5 В--- Выход 5 В4. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.5. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 2,54 мм6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.Объемный рисунок

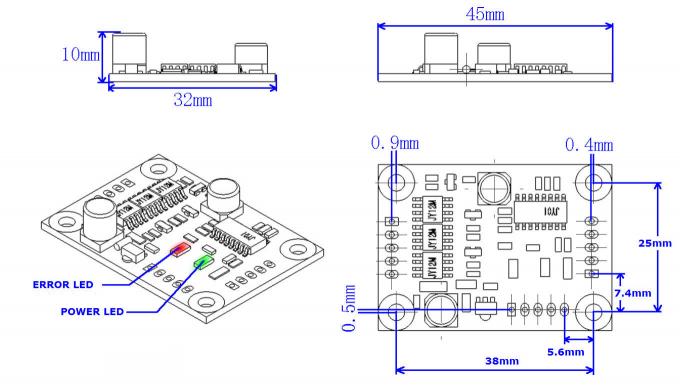

Модель: JYQD-V7.0
Рабочая температура:-20-85 ℃
Рабочее напряжение: 12 В/24 В
Максимальный ток: 3A
Непрерывный рабочий ток: 2А
PWM регулирование скорости (1-20 кГц): рабочий цикл 0-100%
Регулирование скорости аналогового напряжения: 0-5 В
Ошибка светодиодный: Да
Рекомендации по применению1. Подтвердите, что параметры напряжения и мощности двигателя не превышают указанный диапазон.2. Подходит для Холла Бесщеточный двигатель постоянного тока с залом при 120 °, не все производственные порядки Холла соответствуют, для достижения наилучшего эффекта вождения вы можете отрегулировать чередование линии Холла или трехфазную линию двигателя в соответствии с реальной ситуацией.3. JYQD-V7.0 плата драйвера без корпуса и радиатора, он может управлять двигателем ниже 36 Вт без радиатора, но нуждается в нормальной вентиляции.4. Выходной порт 5 В на приводной плате запрещено подключать внешнее силовое оборудование. Это применимо только к внешнему потенциометру или переключателю для регулировки скорости, коммутации и включения
Схема проводки1. Порт управления5 В-Внутренняя Выходная плата драйвера, внешний потенциометр или переключатель для регулировки скорости и управления задним ходомZ/F-Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.VR-Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%SC-Включите Управление портами. Подключите 5 В или нет, чтобы разрешить работу, подключите GND для запрещения работы.GND-Используется для внутреннего управления приводной платы2. Порт питанияМа---- Фаза двигателя AМБ---- Фаза двигателя BMC---- Фаза двигателя CGND---- DC-VCC---- DC +3: порт датчика ХоллаХа--- Зал АHb--- Зал bHc--- Зал cGND--- GND5 В--- Выход 5 В4. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.5. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 2,54 мм6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.Объемный рисунок
