12 24 В 3A оригинальный JUYI Tech JYQD V6.7 bldc плата драйвера двигателя для бесколлекторного
Описание товара

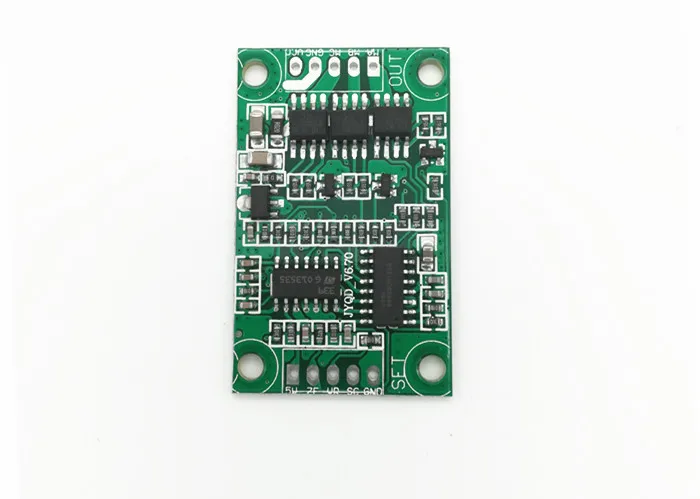

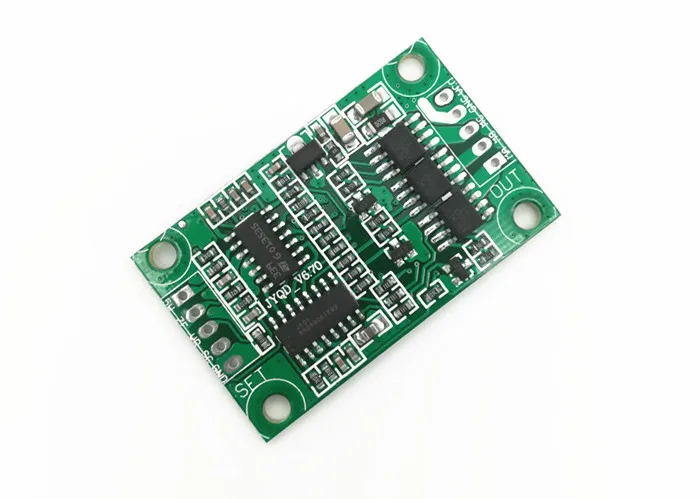

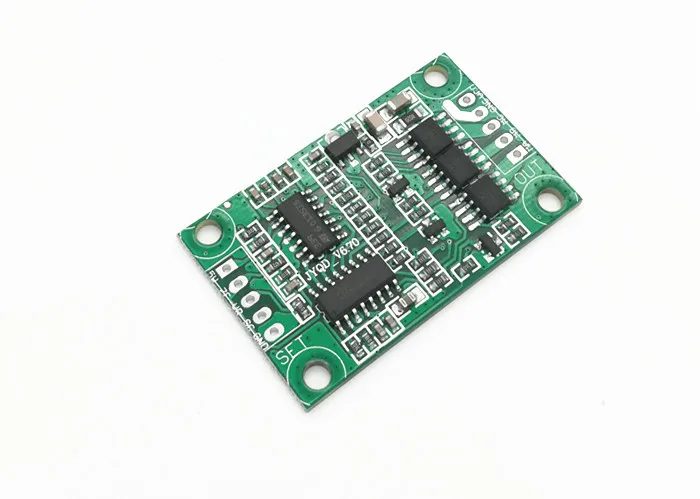

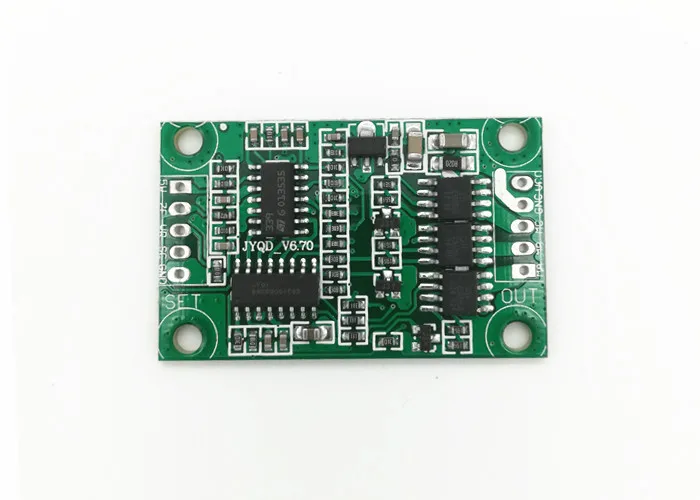

12V-24VDC 3A небольшой размер JYQD-V6.7 BLDC плата драйвера двигателя для бессенсорного BLDC двигателя
![IMG_20181116_161849]()
(Для бесщеточного бессенсорного двигателя постоянного тока)
Номер модели:
JYQD-V6.7
Работая temp.
-20-85 ℃
Рабочее напряжение
12 V/24 V
Максимальный ток
3A
Конт. Рабочий ток
2A
·PWM регулятором скорости
Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100%
Аналоговое напряжение регулирования скорости
0-5 V
Скорость импульса выходного сигнала
Да
Применение Примечания:
1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы водителя, как указано.
2. Этот BLDC мотор драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не хороший (например, пусковое дрожание, Реверсивный, рабочий ток двигателя слишком большой, скорость не стабильна, эффективность низкая, и не может запускаться с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость платы водителя в зависимости от фактической ситуации для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку)
3. JYQD-V6.7 плата драйвера-это голая плата без корпуса и радиатора. Если Мощность мотора ниже 60 Вт, то не нужно добавлять радиатор, он только должен обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя более 36 Вт, он должен добавить радиатор, как показано на диаграмме ниже.
4. Обратите внимание, что JYQD-V6.7 плата драйвера не имеет защиты от обратного подключения, это будет постоянно повредить плату водителя, если обратная полярность подключения.
5. Выходной порт 5 В на плате драйвера препятствует подключению внешнего устройства. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота.
6. Терминал "SC" на JYQD-V6.7 плате водителя-это выходной сигнал скорости двигателя (push-pull выход), и максимальный выходной ток менее 5 мА.
Драйвер платы схема
Схема подключения

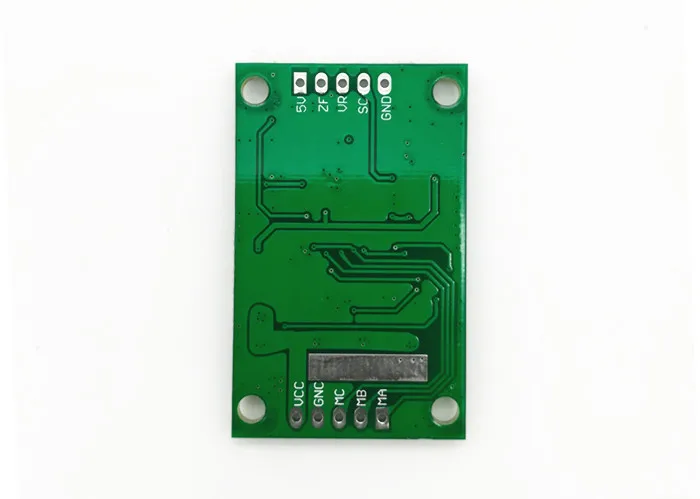

5 V----- Плата драйвера внутреннее выходное напряжение
SC---- Скорость двигателя импульсный сигнал выходной порт, 5 в импульсный сигнал.
1. Управление порт
Z/F---- Вращающиеся порты управления направления. Подключение «5В» высокого уровня или нет подключения вперед, подключение 0 В низкого уровня или подключение к GND обратного направления.
Очки виртуальной реальности VR---- Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v-5 V, входное сопротивление составляет 20 K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
GND-Используется для внутреннего контроля платы привода
2. Мощность порт
MA---- Двигателя двигателем постоянного тока однофазный A
МБ---- Двигателя двигателем постоянного тока однофазный B
MC---- Двигателя двигателем постоянного тока однофазный C
GND---- (Dc-ac)
VCC---- DC +
3. Используйте экранированные провода, если плата водителя имеет расстояние более 50 см от двигателя, в противном случае это может привести к ненормальному вождению, что влияет на нормальное использование.
4. Расстояние порта управления: 2,54 мм, расстояние порта питания: 2,54 мм
5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.
Габаритный чертеж
(Для бесщеточного бессенсорного двигателя постоянного тока)
Номер модели:
JYQD-V6.7
Работая temp.
-20-85 ℃
Рабочее напряжение
12 V/24 V
Максимальный ток
3A
Конт. Рабочий ток
2A
·PWM регулятором скорости
Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100%
Аналоговое напряжение регулирования скорости
0-5 V
Скорость импульса выходного сигнала
Да
Применение Примечания:
1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы водителя, как указано.
2. Этот BLDC мотор драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не хороший (например, пусковое дрожание, Реверсивный, рабочий ток двигателя слишком большой, скорость не стабильна, эффективность низкая, и не может запускаться с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость платы водителя в зависимости от фактической ситуации для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку)
3. JYQD-V6.7 плата драйвера-это голая плата без корпуса и радиатора. Если Мощность мотора ниже 60 Вт, то не нужно добавлять радиатор, он только должен обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя более 36 Вт, он должен добавить радиатор, как показано на диаграмме ниже.
4. Обратите внимание, что JYQD-V6.7 плата драйвера не имеет защиты от обратного подключения, это будет постоянно повредить плату водителя, если обратная полярность подключения.
5. Выходной порт 5 В на плате драйвера препятствует подключению внешнего устройства. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота.
6. Терминал "SC" на JYQD-V6.7 плате водителя-это выходной сигнал скорости двигателя (push-pull выход), и максимальный выходной ток менее 5 мА.
Драйвер платы схема
Схема подключения
5 V----- Плата драйвера внутреннее выходное напряжение
SC---- Скорость двигателя импульсный сигнал выходной порт, 5 в импульсный сигнал.
1. Управление порт
Z/F---- Вращающиеся порты управления направления. Подключение «5В» высокого уровня или нет подключения вперед, подключение 0 В низкого уровня или подключение к GND обратного направления.
Очки виртуальной реальности VR---- Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v-5 V, входное сопротивление составляет 20 K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
GND-Используется для внутреннего контроля платы привода
2. Мощность порт
MA---- Двигателя двигателем постоянного тока однофазный A
МБ---- Двигателя двигателем постоянного тока однофазный B
MC---- Двигателя двигателем постоянного тока однофазный C
GND---- (Dc-ac)
VCC---- DC +
3. Используйте экранированные провода, если плата водителя имеет расстояние более 50 см от двигателя, в противном случае это может привести к ненормальному вождению, что влияет на нормальное использование.
4. Расстояние порта управления: 2,54 мм, расстояние порта питания: 2,54 мм
5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.
Габаритный чертеж
