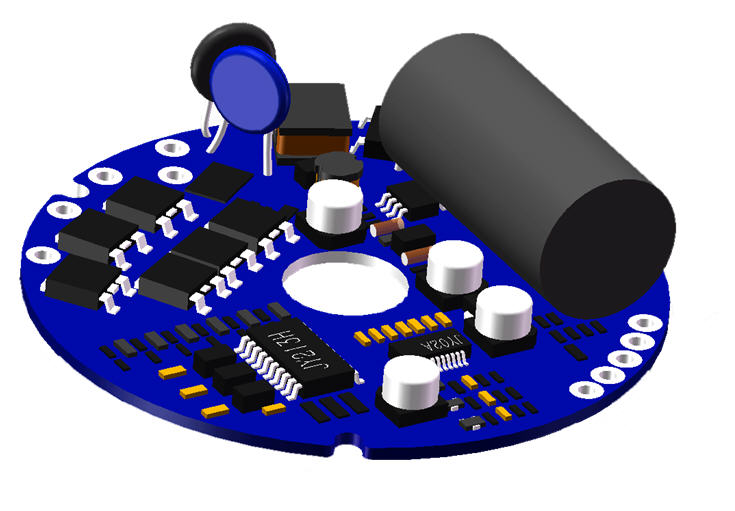

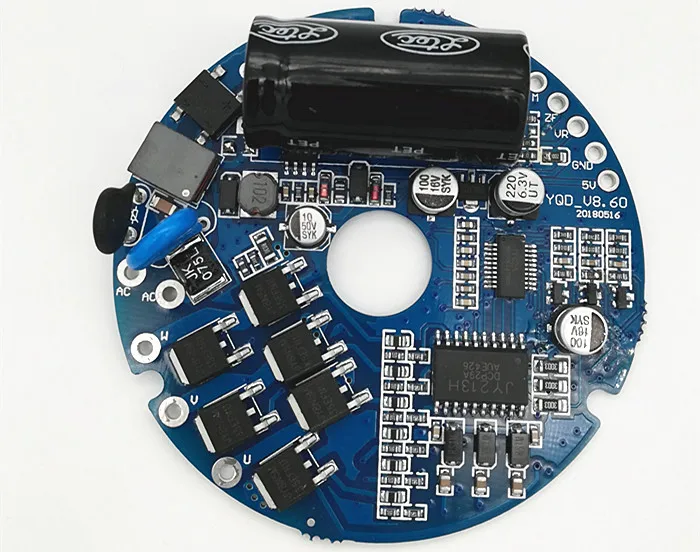

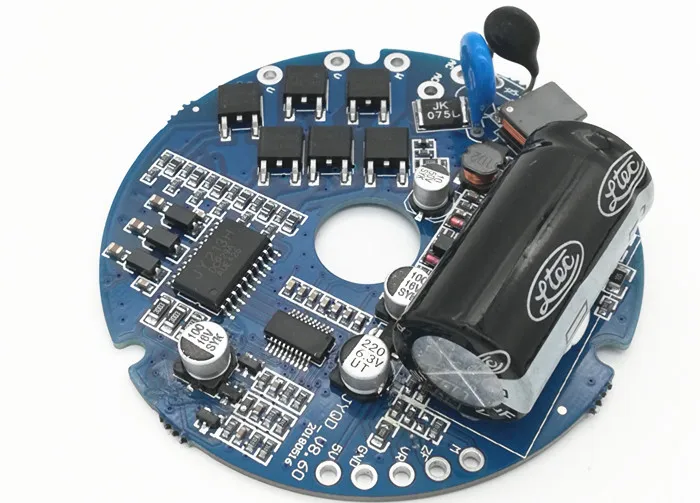

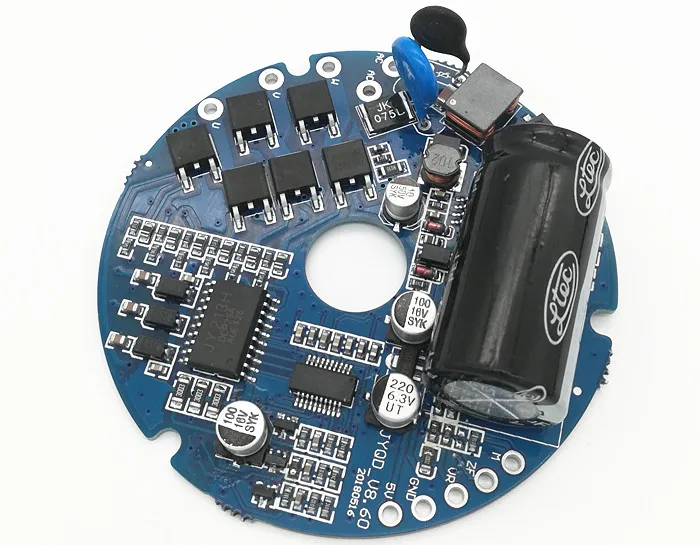

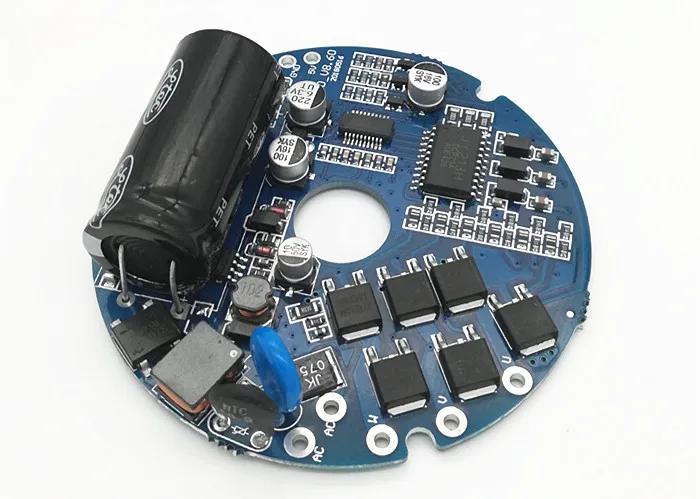

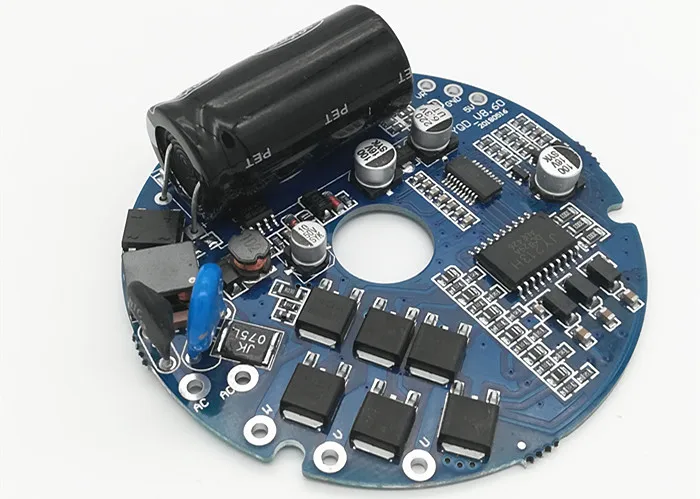

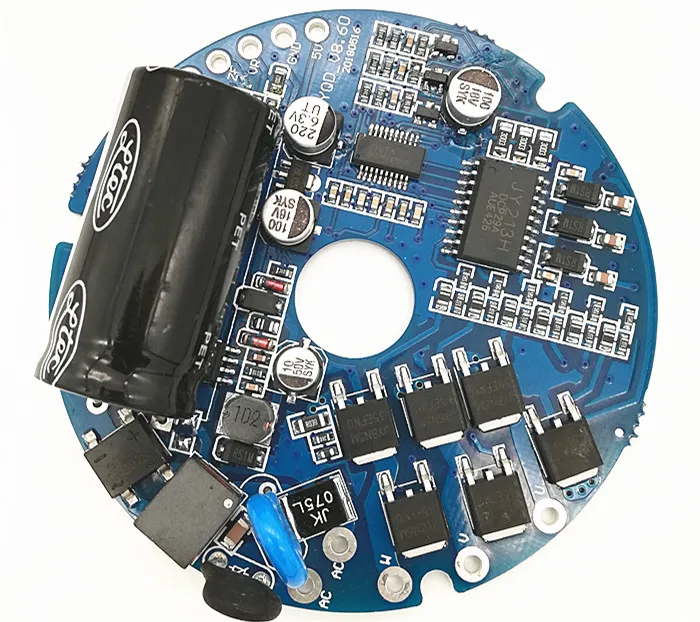

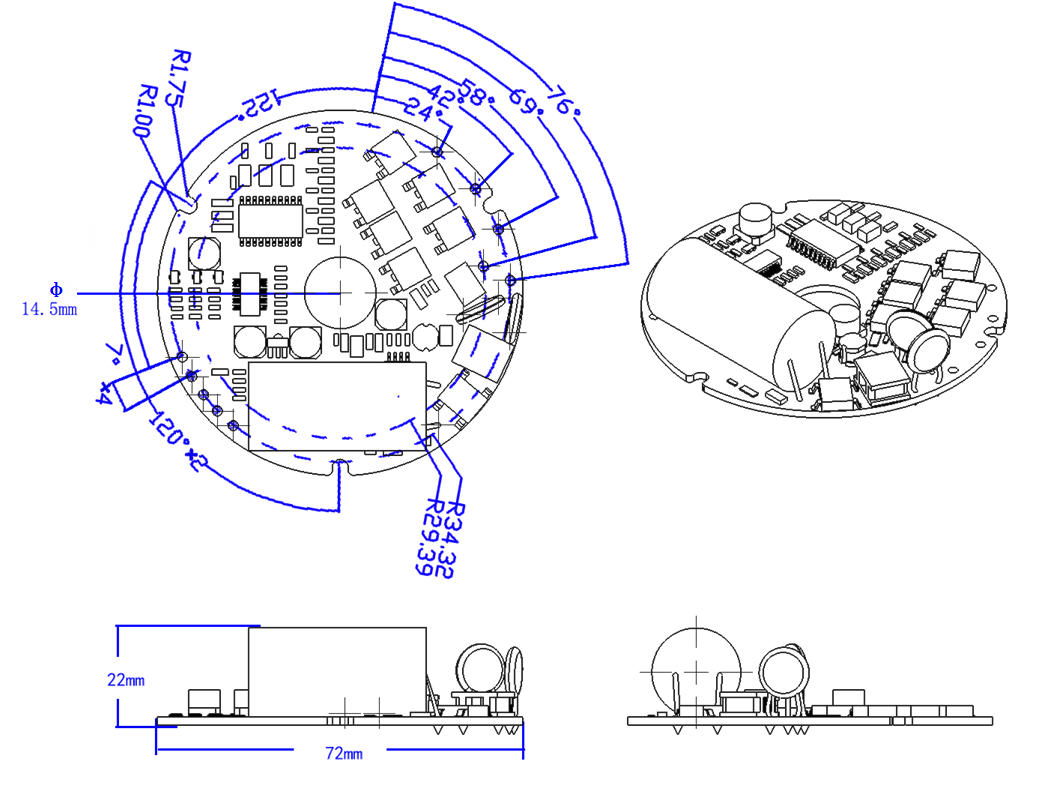

Оригинальная плата драйвера двигателя JUYI Tech JYQD V8.6 bldc для бессенсорного

JYQD-V8.6 AC110V/220V вход высокого напряжения Бессенсорный бесщеточный мотор драйвер платы   (Для бесщеточного бессенсорного двигателя постоянного тока) Номер модели: JYQD-V8.6 Работая temp. -20-85 ℃ Рабочее напряжение 110 В переменного тока/220 В переменного тока Максимальный ток 1A Конт. Рабочий ток 0.5A PWM регулятором скорости Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100% Аналоговое напряжение регулирования скорости 0-5V Для машин с несколькими пассажирами/l.v защиты Да Скорости импульса выходного сигнала Да   Указания по применению:   1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано.   2. Этот драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не очень хороший (например, запуск дрожания, Реверсивный, рабочий ток двигателя noload слишком большой, скорость не стабильна, эффективность низкая, И не может начать работу с нагрузкой.) Клиенты могут настроить сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку)   3. JYQD-V8.6 плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, не нужно добавлять радиатор, это только должно обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 60 Вт, он должен добавить радиатор, как показано на диаграмме ниже.   4. Выходной порт 5 В на плате драйвера не позволяет подключать внешнее устройство. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота.   5. Терминал «M» на плате драйвера JYQD-V8.6-это импульсный выходной сигнал скорости двигателя (выход push-pull), а максимальный выходной ток-менее 5 мА.     Схема подключения     5V----- Плата драйвера внутреннее выходное напряжение М---- Выходной порт импульсного сигнала скорости двигателя, 5 в импульсный сигнал. 1. Порт управления Z/F---- Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление. Очки виртуальной реальности VR---- Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100% GND-Используется для внутреннего управления приводной платы   2. Разъем питания U/мА---- Двигателя двигателем постоянного тока однофазный A V/МБ---- Двигателя двигателем постоянного тока однофазный B W/MC---- Двигателя двигателем постоянного тока однофазный C Переменного тока---- L Переменного тока---- N   3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.   4. Эта плата драйвера переменного тока может быть встроенным драйвером в приложении   5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.   Габаритный чертеж
