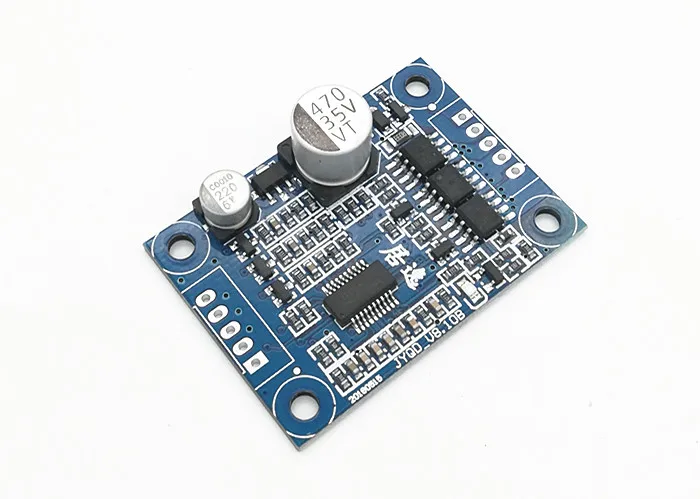

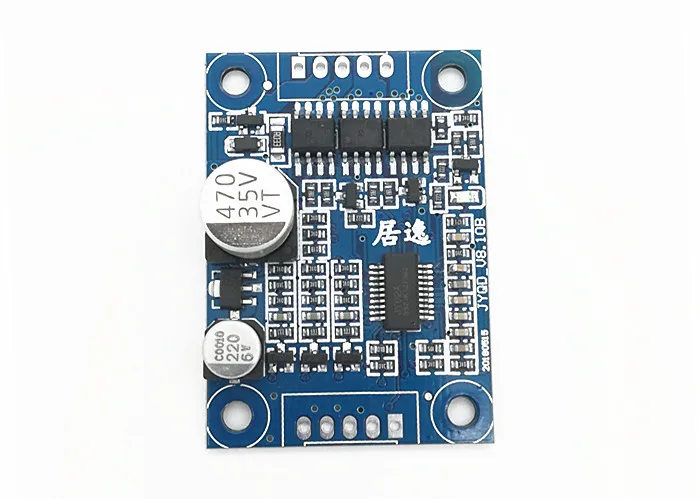

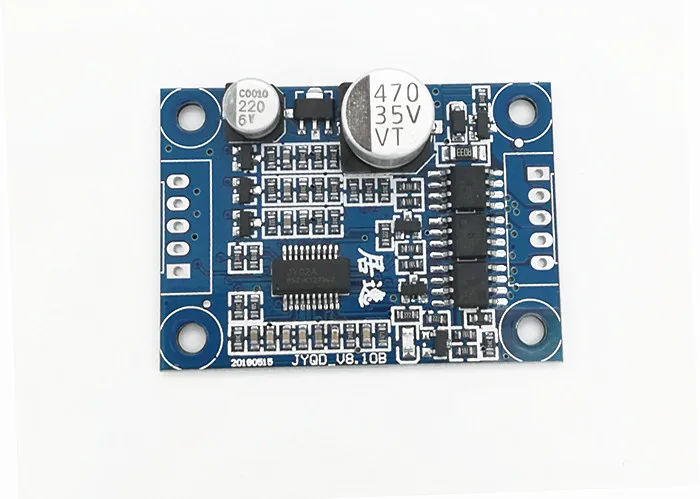

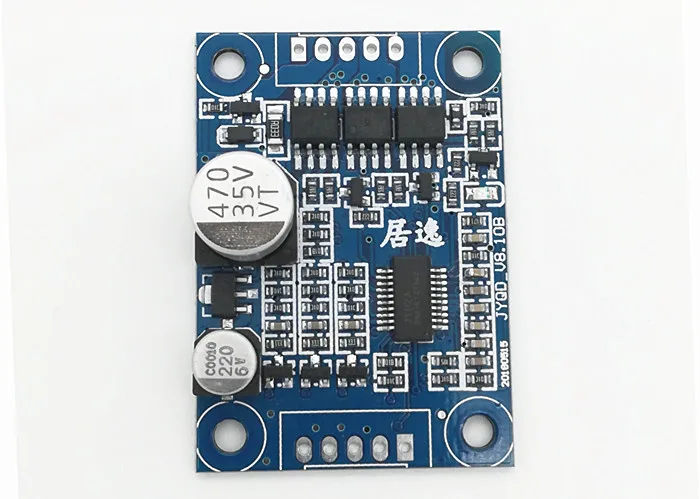

12 24 В постоянного тока 2 А оригинальная модель JUYI Tech bldc плата драйвера двигателя

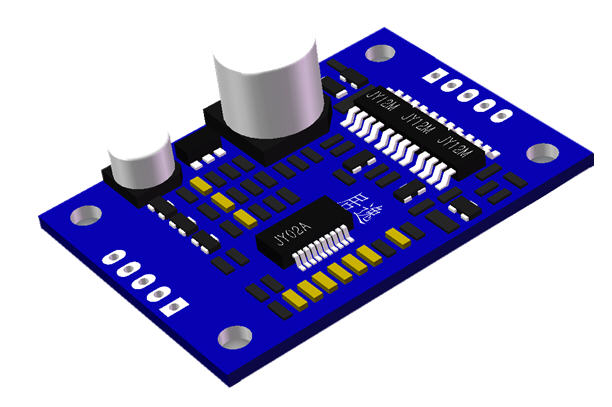

  JYQD-V8.10B бесщеточный драйвер двигателя постоянного тока небольшого размера   (Для бесщеточного бессенсорного двигателя постоянного тока) Номер модели: JYQD-V8.10B Работая temp. -20 -- 85 ℃ Рабочее напряжение 12V-24V Максимальный ток 3A Конт. Рабочий ток 2A PWM регулятором скорости Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100% Аналоговое напряжение регулирования скорости 0-5V Для машин с несколькими пассажирами/l.v защиты Да Скорость импульса выходного сигнала Да Указания по применению:

1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано. 2. Этот драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не очень хороший (например, запуск дрожания, Реверсивный, рабочий ток двигателя noload слишком большой, скорость не стабильна, эффективность низкая, И не может начать работу с нагрузкой.) Клиенты могут настроить сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку) 3. JYQD-V8.10B плата без корпуса и радиатора. Если мощность двигателя ниже 36 Вт, не нужно добавлять радиатор, это только должно обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 36 Вт, необходимо добавить радиатор. 4. Обратите внимание, что JYQD-V8.10B плата драйвера не имеет защиты от обратного подключения, это навсегда повредит плату драйвера, если соединение полярности будет изменено. 5. Выходной порт 5 В на плате драйвера не позволяет подключать внешнее устройство. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота. 6. Терминал «M» на плате драйвера JYQD-V8.10B-это импульсный выходной сигнал скорости двигателя (push-pull output), а максимальный выходной ток-менее 5 мА.

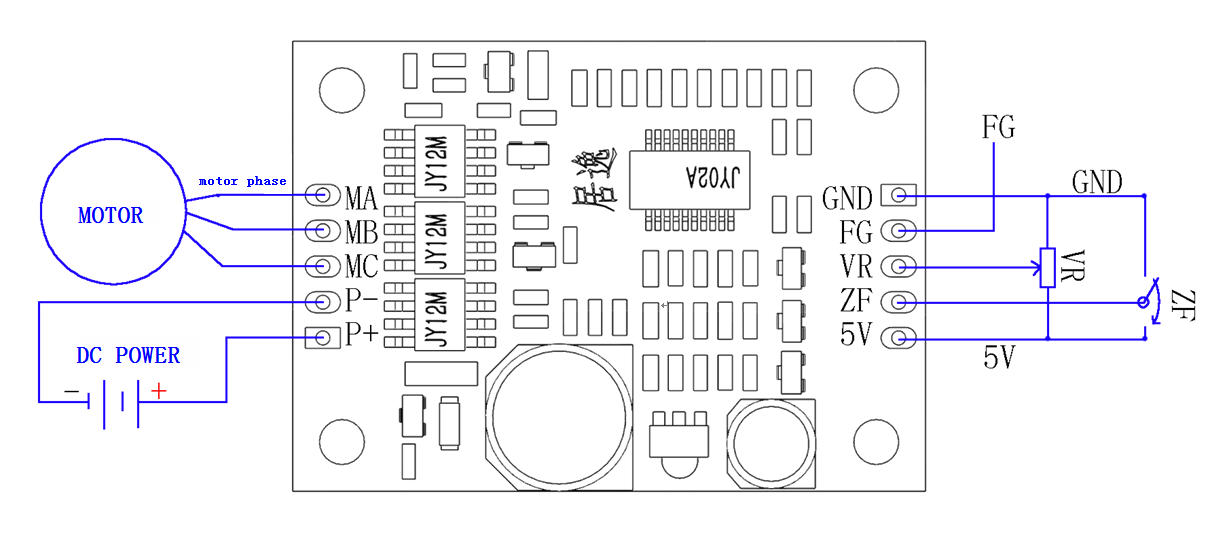

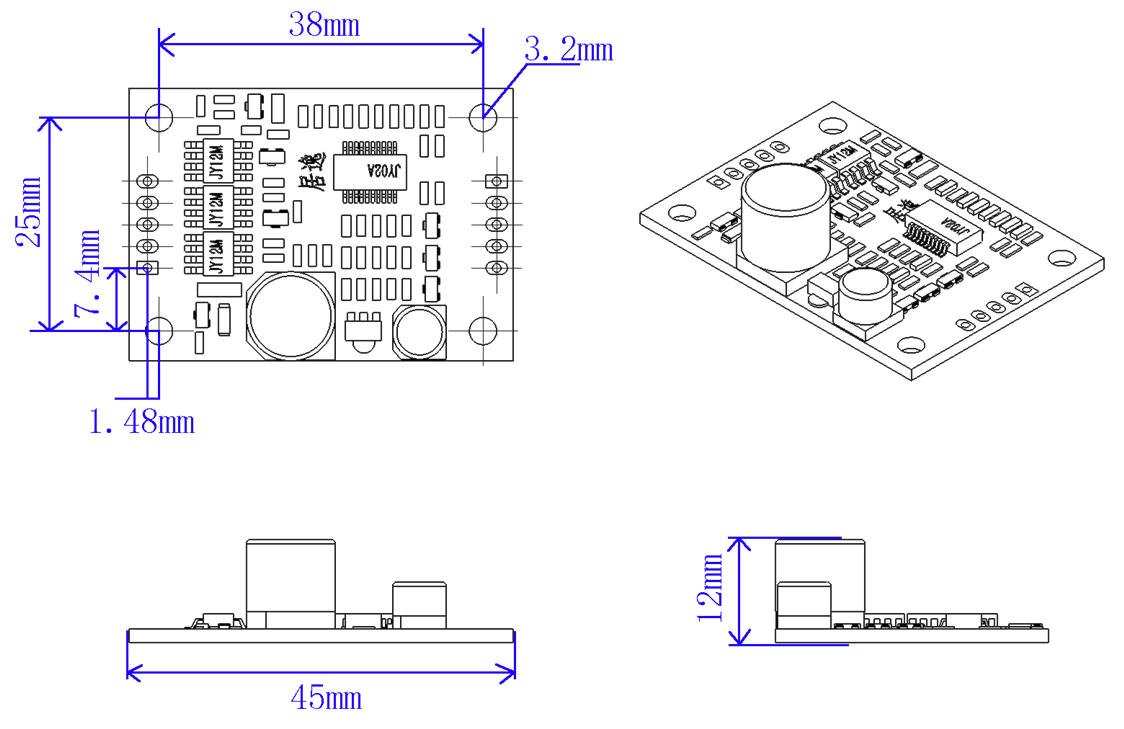

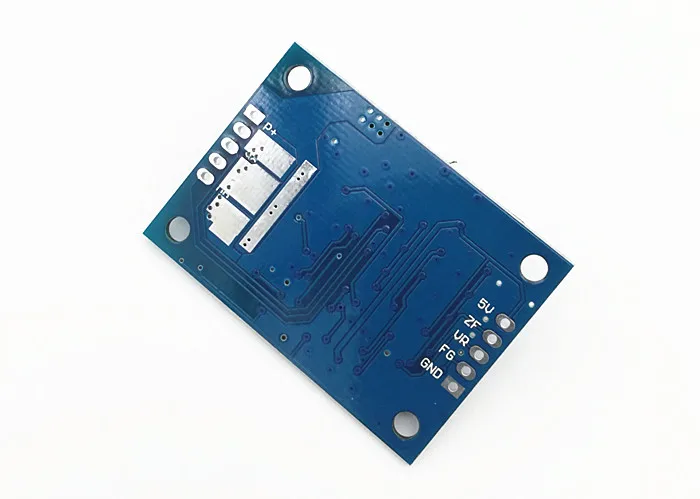

  Драйвер платы схема   Схема подключения   5V----- Плата драйвера внутреннее выходное напряжение М---- Выходной порт импульсного сигнала скорости двигателя, 5 в импульсный сигнал.   1. Управление порт   Z/F---- Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление. Очки виртуальной реальности VR---- Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100% GND-Используется для внутреннего управления приводной платы   2. Мощность порт   MA---- Двигателя двигателем постоянного тока однофазный A МБ---- Двигателя двигателем постоянного тока однофазный B MC---- Двигателя двигателем постоянного тока однофазный C GND---- (Dc-ac) VCC---- DC +   3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.   4. Порт управления Расстояние: 2,54 мм, порт питания расстояние: 2,54 мм   5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.   Габаритный чертеж
