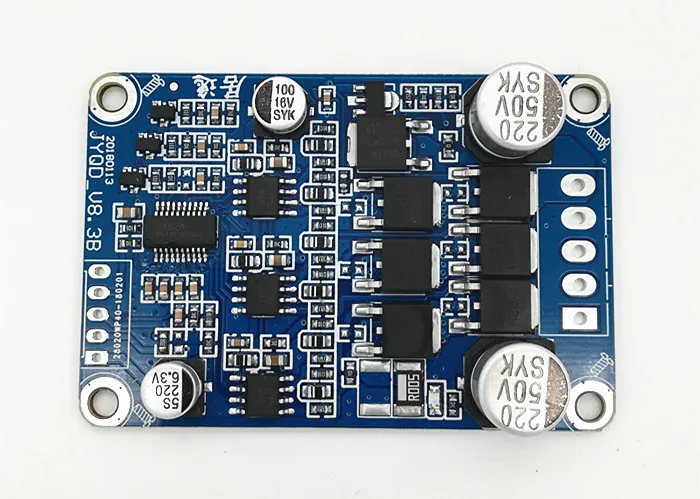

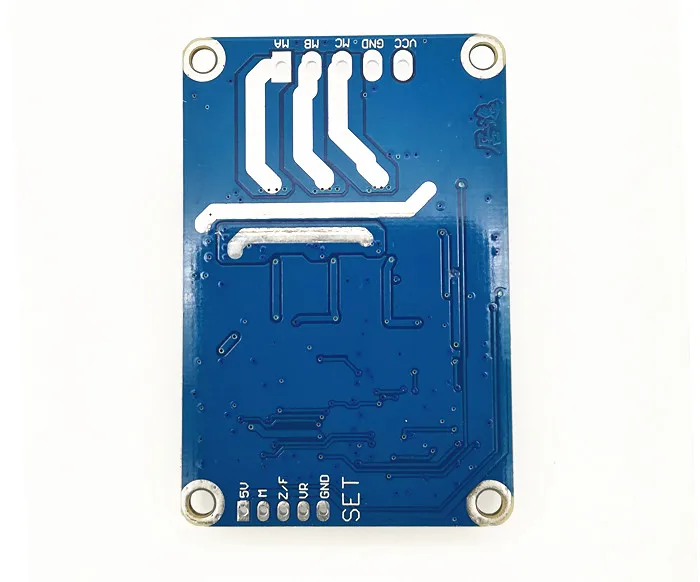

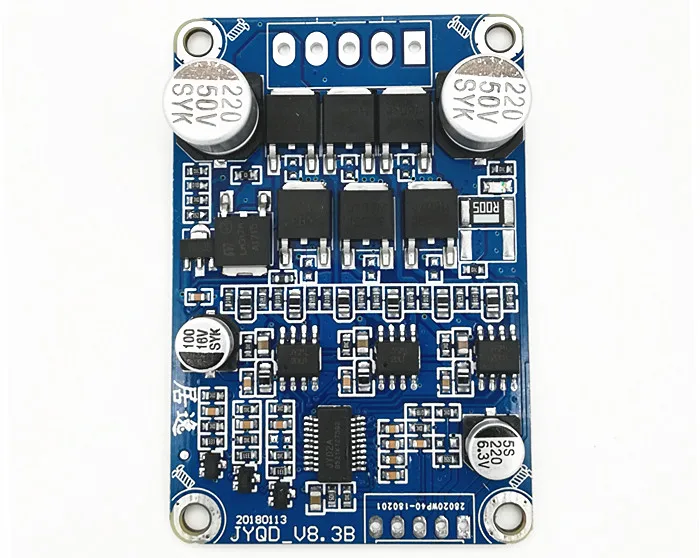

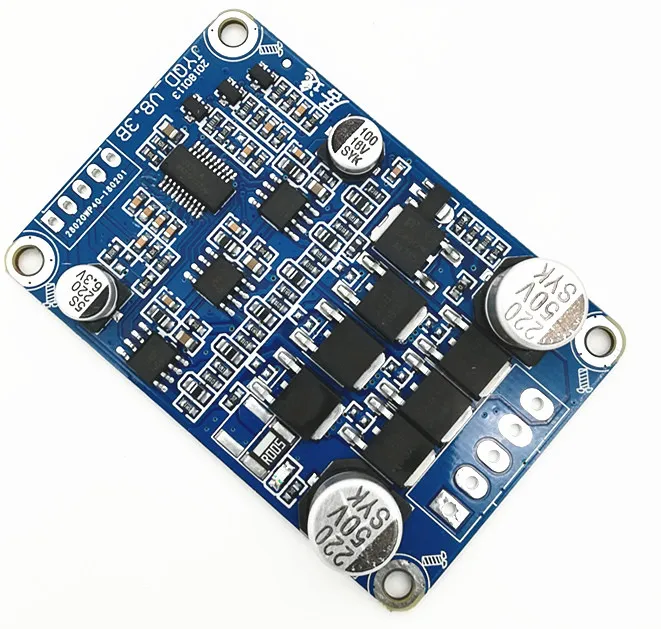

12 36в постоянного тока оригинальная плата драйвера двигателя JUYI Tech JYQD V8.3B bldc для

  Мы предлагаем схематический чертеж и техническую поддержку. JYQD-V8.3B бесщеточный двигатель постоянного тока плата драйвера для бессенсорного двигателя постоянного тока (Для бесщеточного бессенсорного двигателя постоянного тока) Номер модели: JYQD-V8.3B Работая temp. -20-85 ℃ Рабочее напряжение 12V-36V Максимальный ток 8A Конт. Рабочая current8 8A ·PWM регулятором скорости Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100% Аналоговое напряжение регулирования скорости 0-5V Для машин с несколькими пассажирами/l.v защиты Да Скорость импульса выходного сигнала Да Применение Примечания: 1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано. 2. Этот драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не очень хороший (например, запуск дрожания, Реверсивный, рабочий ток двигателя noload слишком большой, скорость не стабильна, эффективность низкая, И не может начать работу с нагрузкой.) Клиенты могут настроить сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку) 3. JYQD-V8.3Bdriver-доска без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, не нужно добавлять радиатор, это только должно обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 60 Вт, он должен добавить радиатор, как показано на диаграмме ниже. 4. Обратите внимание, что JYQD-V8.3B плата драйвера не имеет защиты от обратного подключения, это навсегда повредит плату драйвера, если соединение полярности будет изменено. 5. Выходной порт 5 В на плате драйвера не позволяет подключать внешнее устройство. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота. 6. Терминал «M» на плате драйвера JYQD_V8.3B-это импульсный выходной сигнал скорости двигателя (push-pull output), а максимальный выходной ток-менее 5 мА. Схема подключения 5V----- Плата драйвера внутреннее выходное напряжение М---- Выходной порт импульсного сигнала скорости двигателя, 5 в импульсный сигнал. 1. Управление порт Z/F---- Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление. Очки виртуальной реальности VR---- Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100% GND-Используется для внутреннего управления приводной платы 2. Мощность порт MA---- Двигателя двигателем постоянного тока однофазный A МБ---- Двигателя двигателем постоянного тока однофазный B MC---- Двигателя двигателем постоянного тока однофазный C GND---- (Dc-ac) VCC---- DC + 3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование. 4. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм 5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной. Габаритный чертеж
