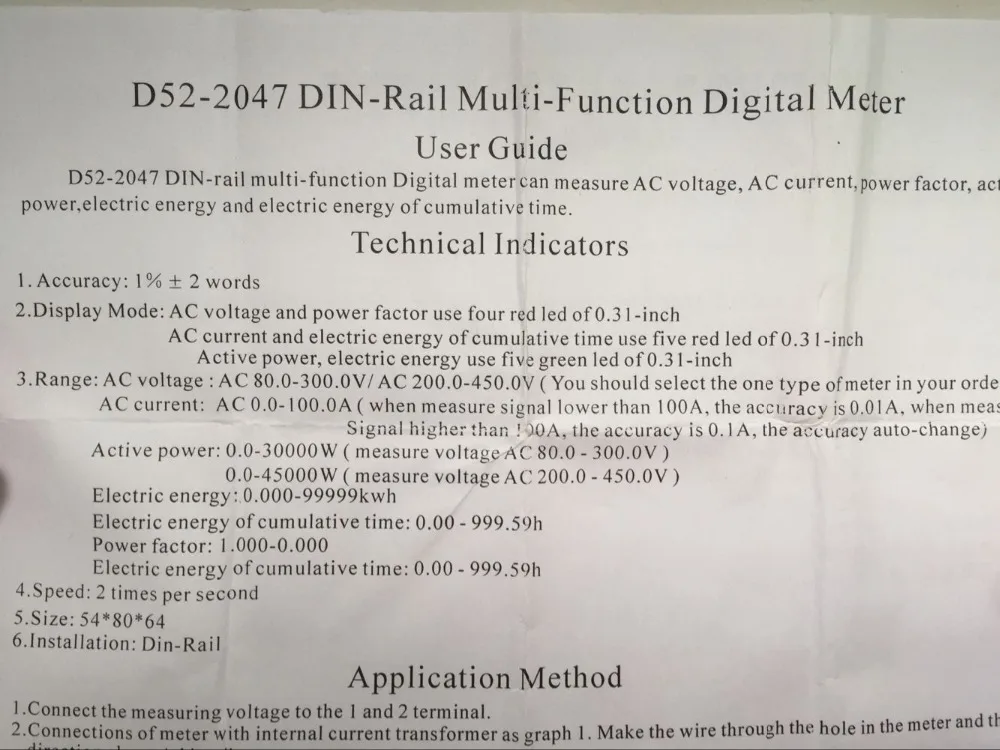

D52-2047 многофункциональный цифровой счетчик на din-рейкеРуководство пользователя

D52-2047 многофункциональный цифровой счетчик din-рейки может измерять напряжение переменного тока, переменный ток, коэффициент мощности, активная мощность, электрическую энергию и электрическую энергию кумулятивного времени.

Технические индикаторы

1. Точность: 1% ± 2 слова

2. Режим отображения: напряжение переменного тока и коэффициент мощности используют четыре красных светодиода 0,31 дюйма

Переменный ток и электрическая энергия кумулятивного использования времени пять красных светодиодов 0,31 дюйма

Активная мощность, использование электрической энергии пять зеленых светодиодов 0,31 дюйма

3. Диапазон: напряжение переменного тока: 80,0-300,0 В переменного тока/200,0-450,0 В переменного тока (Вы должны выбрать один тип метра в вашем заказе).

Переменный ток 0,0-100,0a (при измерении сигнала ниже 100A Точность составляет 0,01a, при измерении

Сигнал выше 100А, точность 0.1A, точность автоматического изменения)

Активная мощность: 0,0-30000 Вт (измерение напряжения переменного тока 80,0-300,0 в)

0,0-45000 Вт (измерение напряжения переменного тока 200,0-450,0 в)

Электрическая Энергия: 0,000-99999kwh

Электрическая энергия кумулятивного времени: 0,00-999,59 ч

Коэффициент мощности: 1,000-0,000

4. Скорость: 2 раза в секунду

5. Размер: 54*80*64

6. Установка: din-рейка

Способ применения

1. Подключите измерительное напряжение к терминалу 1 и 2.

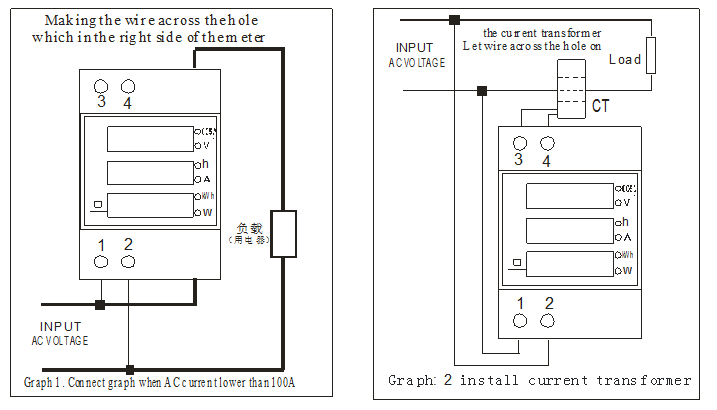

2. Соединения счетчика с трансформатором внутреннего тока как диаграмма 1. Сделать провод через отверстие в измерителе и выбранное направление произвольно.

3. Соединения счетчика с трансформатором внешнего тока в качестве Графика 2. Сделайте провод через отверстие в измерителе и Подключите два провода вторичного трансформатора к 3 и 4 клеммам.

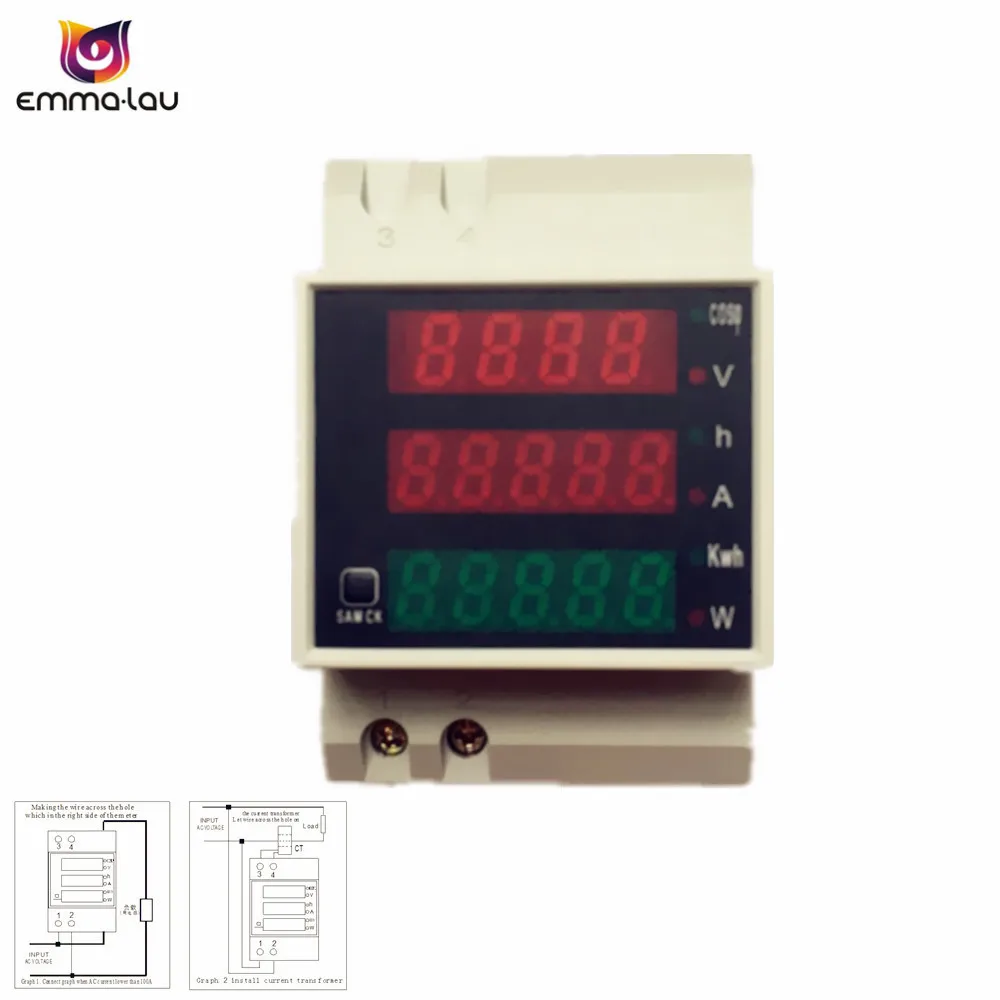

4. при включении индикатор будет отображать результат измерения напряжения переменного тока (V), переменного тока (A) и активной мощности (W) и красный корреляционный светодиод загорится.

5. при нажатии кнопки SAM CK (справа от метра) вниз, счетчик изменится, чтобы отобразить результат измерения коэффициента мощности (cosΦ), электрической энергии кумулятивного времени (h) и электрическая энергия (кВт/ч) и корреляционный красный светодиод загорятся.

6. При повторном нажатии кнопки SAM CK вниз счетчик отобразит результат измерения напряжения переменного тока, переменного тока и активной мощности.

7. При выключении, счетчик может сохранить ценность электрической энергии и электрической энергии кумулятивного времени, и перейти на кумуляции данных, когда счетчик питания-на следующий. Когда счетчик показывает электрическую энергию, вы можете нажать кнопку SAM CK в течение пяти секунд, затем электрическая энергия и электрическая энергия кумулятивного времени будут равны нулю и начнут накапливаться, когда отпустите кнопку.

Внимание

Счетчик может использоваться только для измерения электричества в городе переменного тока 50 Гц, он будет уничтожен при использовании для измерения квадратной волны, выхода инвертора и коррекции синусоидальной волны.

Отзывы клиентов

Упаковка включает:

1 * измеритель мощности

1 * Руководство пользователя
